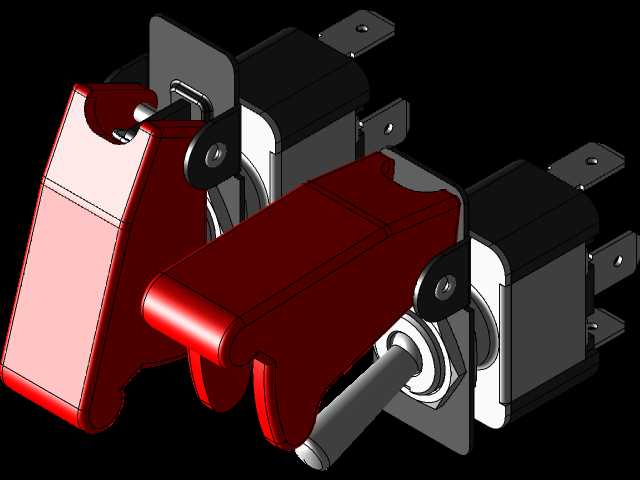

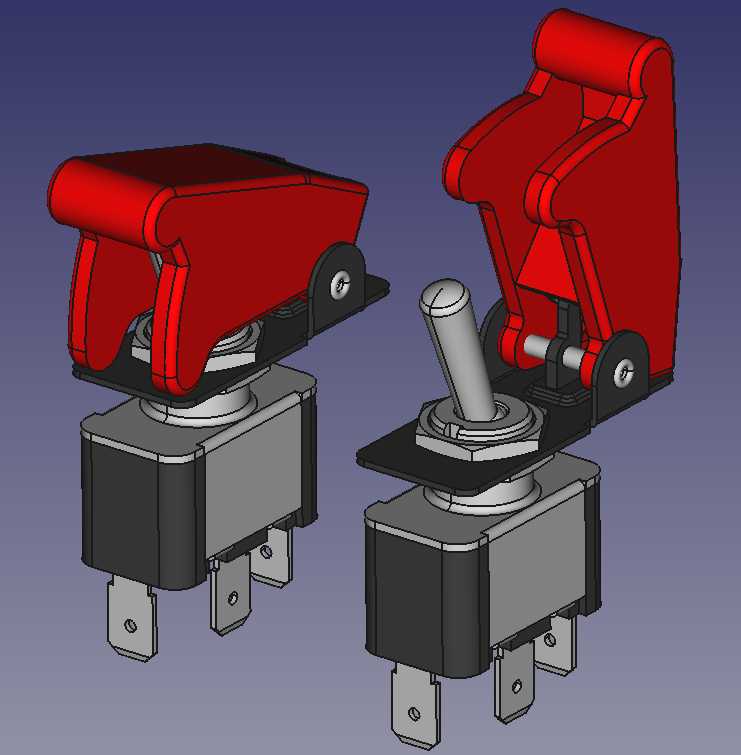

带上翻式安全防护结构的拨动开关

　　这类带上翻式防护结构的拨动开关，核心应用场景集中在工业控制机柜、户外移动作业设备、重型工程机械操作面板、试验台电控回路这类存在误触风险的电控场景里，日常普通民用小功率开关很少会加装这类防护结构，毕竟民用场景下操作频率高、误碰概率低，加护罩反而会增加操作步骤，但在工业场景里，误触开关带来的风险远大于多一步掀护罩的操作成本——比如工程机械的行走模式切换、设备紧急旁路开关、试验台的高压回路通断开关，一旦被工具剐蹭、操作人员手肘误碰触发，轻则导致设备运行中断，重则引发安全事故，这也是这类带护罩拨动开关存在的核心价值。

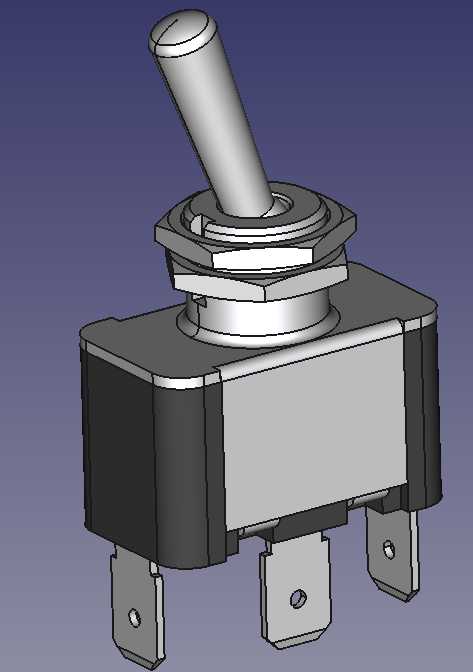

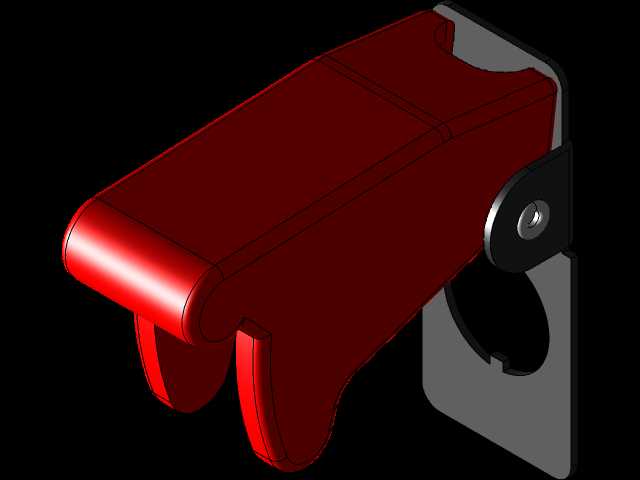

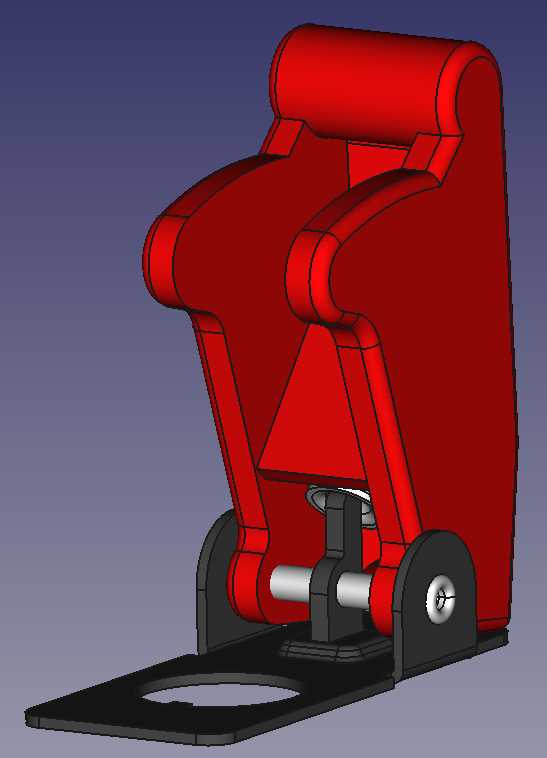

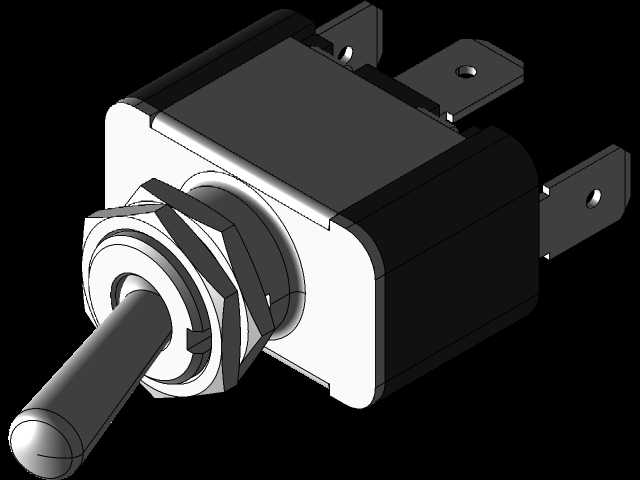

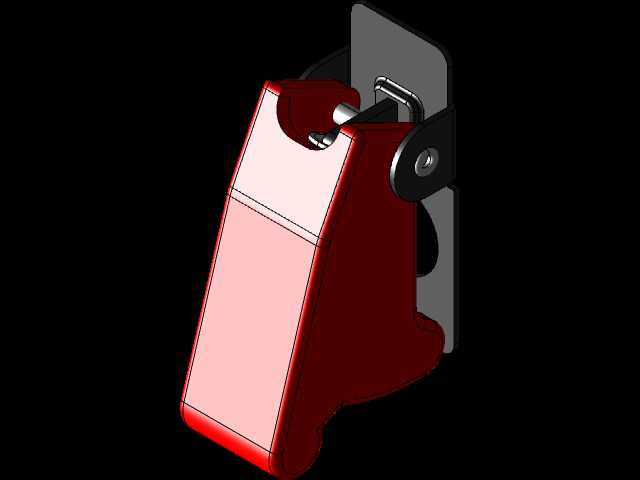

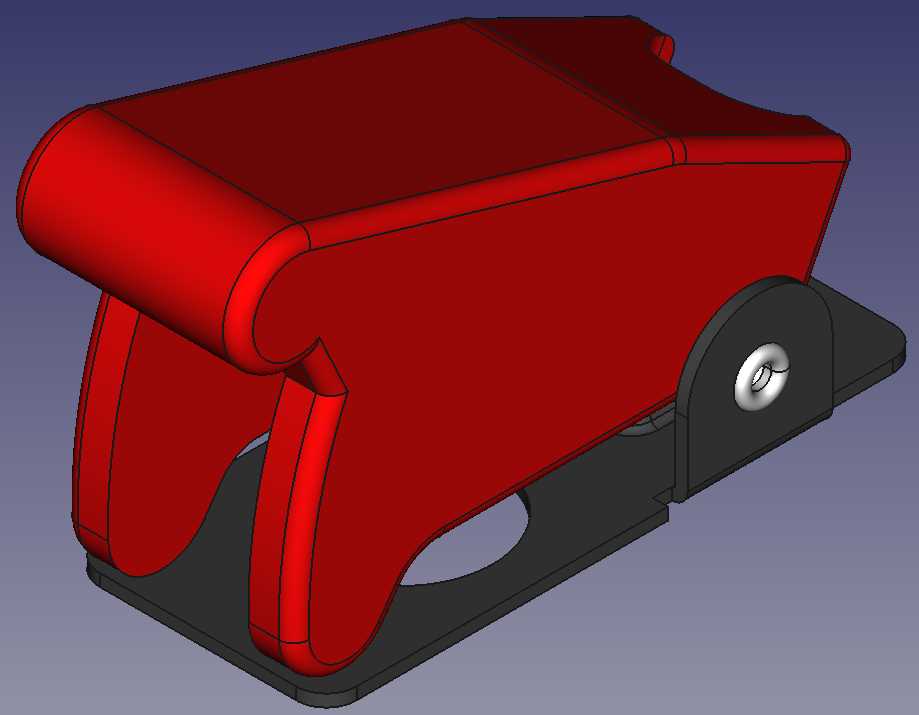

　　从实际功能特性来看，这款开关的护罩采用上翻式铰接结构，闭合状态下会完全覆盖拨杆的操作行程范围，护罩和底座之间的铰接位置做了限位结构，翻开后可以保持在最大开启角度，不会因为操作拨杆时的震动自行回落遮挡操作位，护罩闭合时和开关底座的安装面贴合紧密，既可以阻挡车间内的金属切屑、粉尘、切削液飞溅落到拨杆的转动缝隙里，避免长期使用后拨杆卡滞、接触不良，也能从物理层面隔绝非预期的外力触碰拨杆。开关本体采用常见的三脚接线结构，其中一脚为公共端，另外两脚分别对应通断两个档位，属于单刀双掷的拨动开关结构，适配常规的低压控制回路接线需求，接线引脚采用扁状插片结构，配套标准的插拔式接线端子即可完成接线，不需要额外焊接，现场装配效率更高。

　　从设计思路层面拆解，这款开关的护罩结构完全围绕现有标准拨动开关的安装尺寸做适配，没有改动开关本体的核心结构，护罩的安装底座直接卡在开关的螺纹安装颈部，和开关本身的锁紧螺母共用安装位置，不需要在操作面板上额外开固定孔，也不需要更改原有标准拨动开关的面板开孔尺寸，现有设备做安全升级时可以直接替换原有同规格普通拨动开关，不需要改动面板结构，这也是这类附加防护结构设计的核心思路——最大化兼容现有成熟标准件的安装边界，降低替换和改造成本。护罩本身的外形做了圆弧过渡处理，没有尖锐的棱角，避免操作人员操作时剐蹭受伤，护罩的掀开位置做了凸起的借力边，操作人员戴劳保手套时也可以轻松掀开护罩，不会出现打滑抠不开的情况。

　　再说到安装边界和外形尺寸，这款开关的面板安装开孔尺寸和常规M12螺纹颈部的拨动开关完全一致，开孔直径12mm即可，安装时从面板正面插入开关本体，套上护罩的安装底座后再拧上自带的六角锁紧螺母，就可以同时固定开关本体和护罩结构，不需要额外的固定螺丝。护罩闭合状态下，整体高出面板的高度比普通无防护拨动开关高12mm左右，设计操作面板布局时，需要预留出护罩掀开的转动空间，护罩完全翻开后会向铰接侧倾倒，占用的水平空间大概在20mm左右，布局时相邻元件不要布置在这个转动范围内，避免护罩翻开时和旁边的按钮、指示灯产生干涉。开关本体的接线端在面板背面，引脚伸出长度大概在15mm左右，预留的接线空间需要满足插拔端子的操作需求，背面预留30mm以上的纵深空间就可以满足接线和布线的要求。

　　实际使用中，这类带防护的拨动开关相比普通拨杆开关，防护等级可以从IP40提升到IP54左右，能够应对大部分工业车间的多尘、少量溅液场景，护罩的铰接轴采用金属销钉，长期反复翻合不会出现塑料轴磨损断裂的问题，护罩本身采用和拨杆手柄一致的耐油工程塑料材质，长期接触车间内的润滑油、切削液也不会出现脆化开裂的问题。在做电控柜设计选型时，如果回路的误触发会带来设备故障或安全风险，就可以优先选用这类带防护结构的拨动开关，不需要额外设计独立的防护盖板，集成化的结构也能减少装配的零件数量，降低整体的装配工时和后期维护成本。
