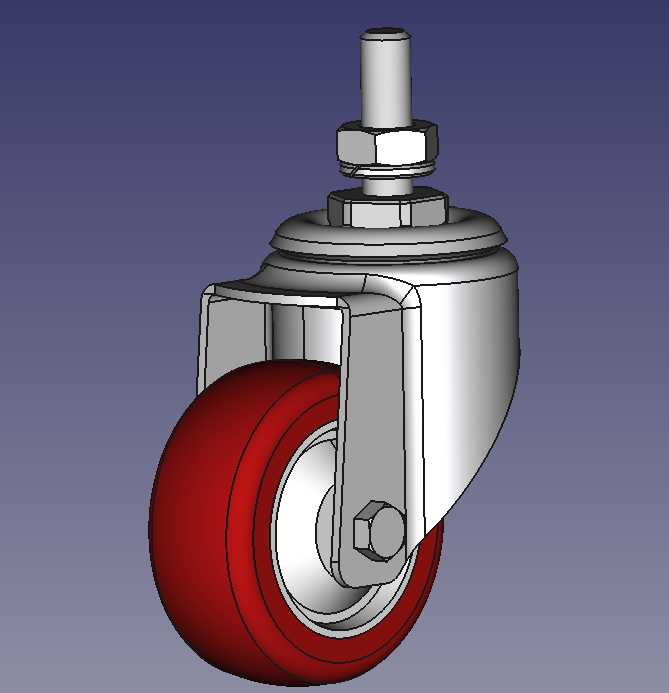

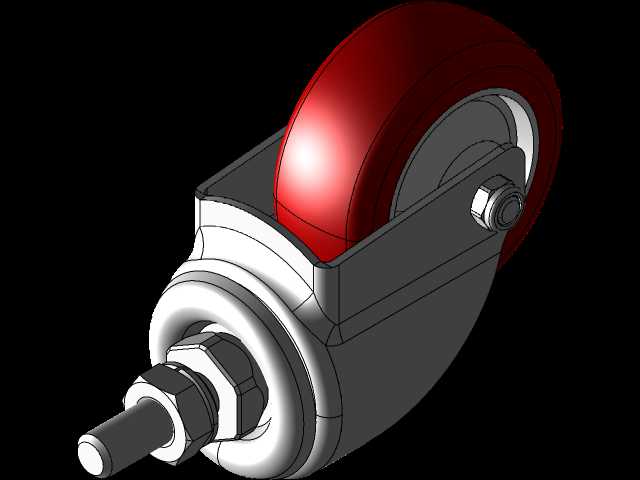

2英寸螺杆安装式万向旋转脚轮结构

　　在轻型工业设备、移动工作台、小型仓储货架、实验室仪器台架这类需要频繁移位又要兼顾停放稳定性的场景里，小规格螺杆式万向脚轮是非常常用的支撑移动部件，这次呈现的2英寸规格螺杆安装旋转脚轮，就是针对轻载移动场景做的结构设计。先从安装端说起，这款脚轮采用5/16规格的螺杆作为安装接口，这种英制螺杆规格在很多进口轻型设备、DIY工装架上的适配性很强，安装时不需要额外做焊接支架，只需要在设备底部的安装梁上开出对应尺寸的通孔，将螺杆从下往上穿入后，用配套的两个六角螺母做背紧固定即可，双螺母的设计可以避免设备移动过程中震动导致的螺母松脱，同时也能根据安装面的厚度微调螺杆的旋入长度，适配3到12毫米厚度的不同安装板材，不管是铝型材框架的槽面安装，还是钣金折弯底架的平面安装，都能通过螺母位置调整来保证安装后脚轮的垂直度，避免轮体偏磨。

　　再看旋转回转部分的结构，这款脚轮的回转支撑采用了全包式的回转座结构，轮架的上半部分包裹住回转轴承区域，能在日常使用中阻挡灰尘、碎屑、车间内的切削液溅入回转间隙，避免长期使用后回转卡顿。回转部分可以实现360度无死角的水平旋转，转向时的阻力很小，即使是承载状态下，单人也能轻松推动设备转向，不会出现转向卡滞导致的设备偏移问题。轮架部分采用了双侧支架夹装的结构，两侧的金属支架通过轮轴处的六角螺母锁紧，轮轴和支架之间有足够的配合间隙，保证轮体转动顺畅，同时支架的折弯角度做了优化，轮体的转动空间预留充足，不会出现轮体和支架摩擦的问题。

　　轮体部分采用2英寸直径的聚氨酯包胶结构，轮面是圆弧过渡的设计，这种设计的好处是滚动时的接触面积适中，既不会因为接触面积过大导致推动阻力过高，也不会因为接触面积太小在环氧地坪、瓷砖地面上留下压痕。聚氨酯材质的轮面本身具备一定的减震性能，推动经过地面的小缝隙、微小凸起时，能缓冲一部分震动，避免设备上放置的精密仪器、易碎工件因为震动出现位移或者损坏。轮体内部的轮毂采用硬质结构支撑，和轮轴配合的位置做了光滑处理，长期滚动也不会出现轮体晃动的问题。

　　从实际选型的角度来说，这款脚轮的单轮承载能力适配15到30公斤的单轮载荷，四个脚轮搭配使用的话，整体设备的总重量控制在100公斤以内是比较稳妥的，适合用在小型工具车、桌面级3D打印机移动底座、实验室小型仪器支架、家用DIY工作台、轻型仓储拣货车这类场景。设计的时候特意控制了整体的安装高度，从螺杆顶端到轮体最底部的总高度控制在合理范围内，安装后不会让设备的整体重心抬升过高，避免设备移动时出现侧翻的风险。另外螺杆的长度也做了适配性设计，不会因为螺杆过长导致安装后螺母无法完全锁紧，也不会因为螺杆过短无法适配稍厚的安装板材。

　　在结构细节上，轮架的边缘都做了圆角处理，没有尖锐的毛刺棱角，安装和维护的时候不会划伤操作人员。回转部分的密封结构不需要额外加注润滑脂，日常免维护，适合在无尘车间、实验室这类对油污有要求的场景使用。轮面的聚氨酯材质也具备一定的耐油污性能，偶尔溅到少量机油、切削液也不会出现轮面溶胀、开裂的问题，普通车间环境下的使用寿命能得到保障。和插杆式、平板式的脚轮相比，这种螺杆式安装的脚轮拆卸非常方便，后期如果轮体磨损需要更换，只需要松开两个背紧螺母就能拆下脚轮，不需要拆卸设备底部的其他结构，维护效率很高。另外这种结构的脚轮在安装时可以很方便地调整脚轮的安装高度，如果地面存在微小的不平整，还可以通过微调螺母的位置来调整单个脚轮的高度，保证四个脚轮都能平稳接触地面，避免设备出现晃动、放置不稳的问题。
