30mm规格塑料合页铰链结构设计

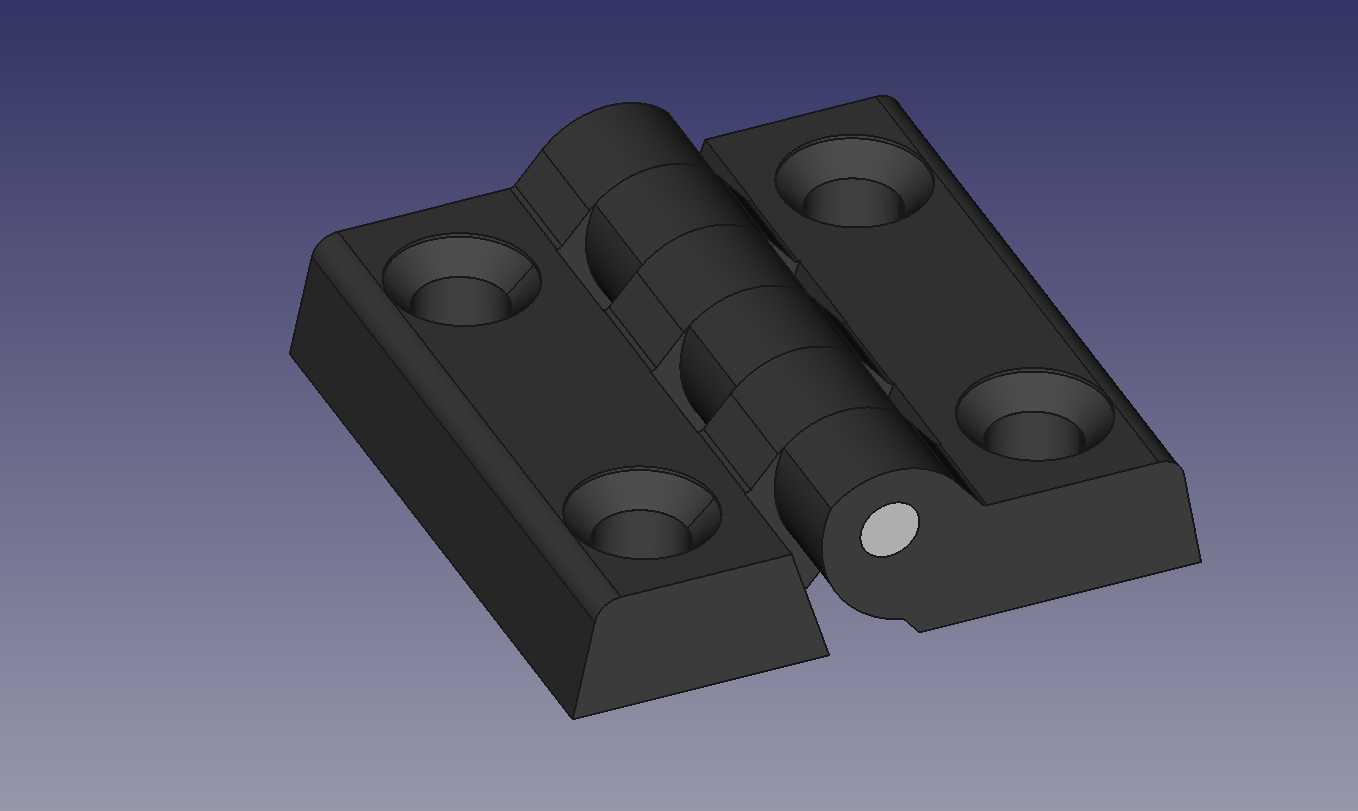

　　日常做小型设备外罩、非金属柜体、轻质检修门的铰接结构选型时，经常会遇到金属铰链重量偏大、易锈蚀、与非金属基材安装匹配度差的问题，这款30mm规格的塑料铰链，就是针对这类轻载铰接场景做的适配设计。从安装边界来看，两个合页片的安装面尺寸均为30mm×30mm，属于小规格铰接件，适配的门板或盖板厚度建议在10-20mm区间，安装时两个页片分别贴合固定在门框与门板的贴合面上，合页转轴的中心距两个安装面的边缘距离经过匹配计算，开合过程中不会出现门板与门框的干涉剐蹭，最大开合角度可以达到180度，能够满足常规外开式盖板、检修门的全开需求，不会因为开合角度不足导致检修操作空间受限。

　　从功能特性上看，这款铰链采用全塑料材质，本身具备自重轻、绝缘、不生锈的特点，相比同规格金属铰链，重量可以降低60%以上，用在对自重有要求的便携设备、非金属柜体上不会额外增加过多负载，同时绝缘属性可以用在有弱电绝缘需求的设备外壳上，避免金属铰链带来的导电隐患，在潮湿、有轻度腐蚀的工况下，塑料材质也不会出现锈迹污染基材表面的问题，后期维护不需要做防锈处理，长期使用外观不会出现锈蚀斑驳的情况。页片上的安装孔采用沉孔设计，一共四个安装孔，每个页片对称布置两个，安装时可以选用适配的自攻螺丝或者机丝螺丝，沉孔结构可以让螺丝头完全埋入页片表面，不会突出页片平面，避免开合过程中螺丝头剐蹭对面的安装面，也不会因为螺丝突出影响外观平整度。

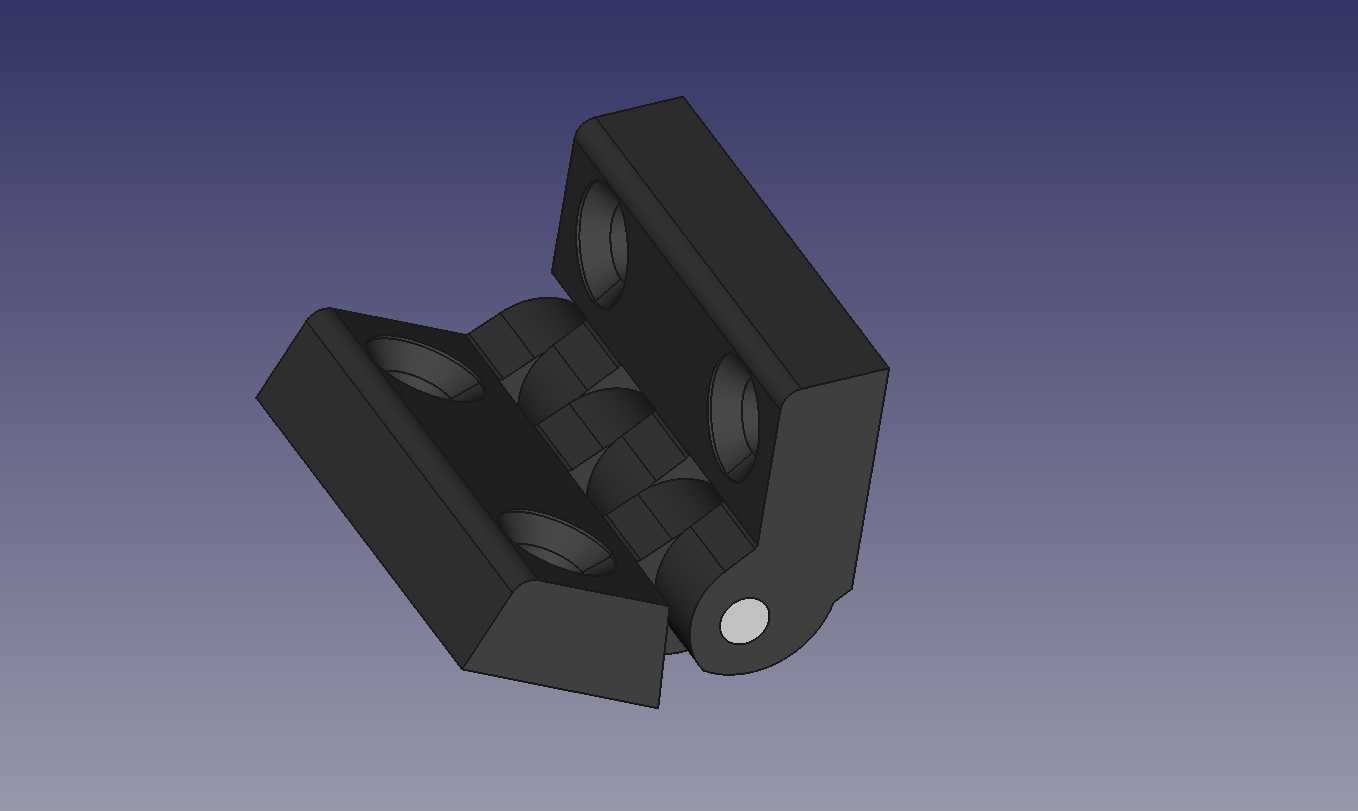

　　设计思路上，这款铰链采用了多段式卷边转轴结构，也就是两个页片的转轴部分采用交错的卷耳结构，中间穿入销轴实现铰接，这种结构相比单段卷耳的铰链，转轴方向的受力分布更均匀，开合过程中不会出现页片左右窜动的问题，长期反复开合的结构稳定性更好。转轴部分的卷耳内径与销轴的配合间隙经过合理设置，既不会因为间隙过小导致开合卡涩，也不会因为间隙过大出现合页松垮、门板下垂错位的问题，销轴端部做了限位结构，装配后销轴不会从卷耳中滑出，不需要额外做销轴的防脱固定，减少装配工序。页片的边缘做了倒角过渡，没有尖锐的棱角，安装和使用过程中不会划伤操作人员，页片与安装面贴合的一侧做了平面度处理，安装后可以完全贴合在基材表面，不会出现翘边、贴合不严的问题，保证安装后的稳固性。

　　在实际应用场景中，这类小规格塑料铰链可以用在3D打印的设备外壳、亚克力材质的展示柜、PVC材质的小型电气箱、木质的小型储物柜门、实验室轻质防腐柜的门体铰接，也可以用在小型自动化设备的透明防护挡板铰接，因为自重轻，不会给轻质基材带来过大的负载，不会出现因为铰链过重导致门板变形的问题。在做这类轻载门体的结构设计时，选型这类铰链需要注意匹配门板的重量，单副铰链的建议承重在1kg以内，如果门板重量偏大，可以通过增加铰链安装数量的方式来分散负载，比如高度超过300mm的门板，可以在上下各装一副铰链，避免单副铰链受力过大导致损坏。安装时需要注意两个页片的转轴同轴度，先将铰链的两个页片分别用螺丝临时固定在门框和门板上，测试开合顺畅没有卡涩之后再将螺丝完全拧紧，避免因为安装错位导致铰链开合受力不均，缩短使用寿命。另外塑料材质的铰链适用的环境温度需要在材料允许的范围内，避免在高温环境下使用导致材料软化变形，影响铰接结构的强度和开合精度。

　　从结构建模的角度看，这款铰链的建模过程需要重点关注卷耳部分的同轴度、沉孔的深度与螺丝头尺寸的匹配、页片厚度的强度校核，卷耳部分的壁厚要均匀，避免注塑成型时出现缩痕、缺料的问题，页片的加强结构可以在不增加整体厚度的前提下提升页片的抗弯折强度，避免安装螺丝时页片出现开裂，或者长期受力后页片变形。转轴部分的配合公差要根据选用的塑料材质特性做调整，比如选用ABS材质时，配合间隙可以适当放大一点，因为ABS材质的摩擦系数相对稳定，而选用尼龙材质时，可以适当缩小一点配合间隙，因为尼龙材质有一定的自润滑性，而且吸水后会有轻微的尺寸膨胀，提前预留膨胀量可以避免长期使用后出现转轴卡涩的问题。
