多规格IP68防水电缆密封压盖结构

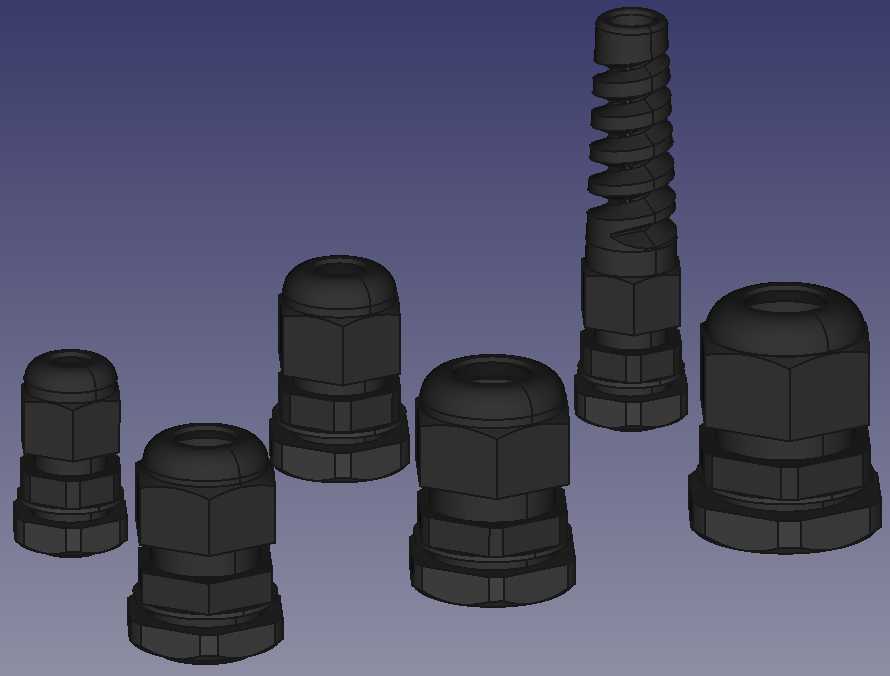

　　在户外电气柜、水下传感设备、户外照明接线、工业自动化现场布线等场景里，电缆进出柜体的密封与固定一直是结构设计里容易被忽略但直接影响设备可靠性的环节，这套多规格的电缆压盖就是针对这类场景做的适配设计，覆盖PG7、PG9、PG11、PG13.5、PG16这几个工业布线里最常用的电缆格兰头规格，其中PG7规格专门做了应力消除结构，适配带柔性弯折需求的细线缆出线场景。

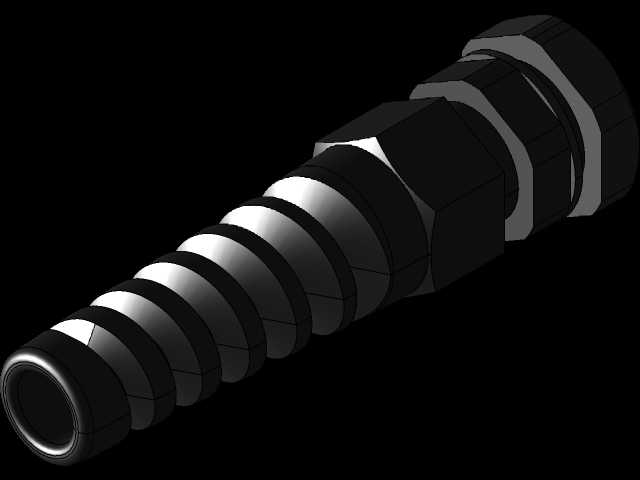

　　从实际使用的角度看，这类压盖的核心作用有两个，一是实现柜体开孔处的IP68级密封，阻挡粉尘、水汽从线缆和柜体的间隙侵入设备内部，避免电路短路、元器件锈蚀的问题；二是对穿出的电缆做径向夹紧固定，避免线缆受外力拉扯、晃动时，接线端子处受力松脱，造成线路断路故障。常规的电缆压盖在应对频繁弯折的细线缆时，靠近压盖出口位置的线缆外皮容易因为长期应力集中出现折损、开裂，这套PG7规格的压盖专门在出线端做了螺旋式的应力消除结构，相当于给线缆出线位置加了一段柔性缓冲段，线缆弯折时的形变会被螺旋结构分散，不会集中在压盖的夹紧边缘位置，大幅提升细线缆在有晃动、弯折需求场景下的使用寿命。

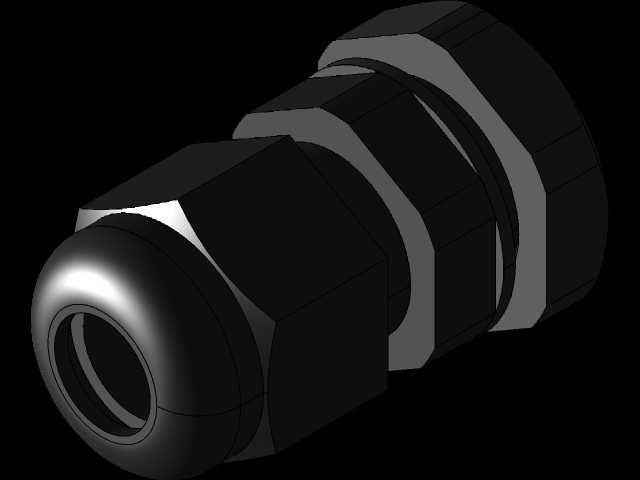

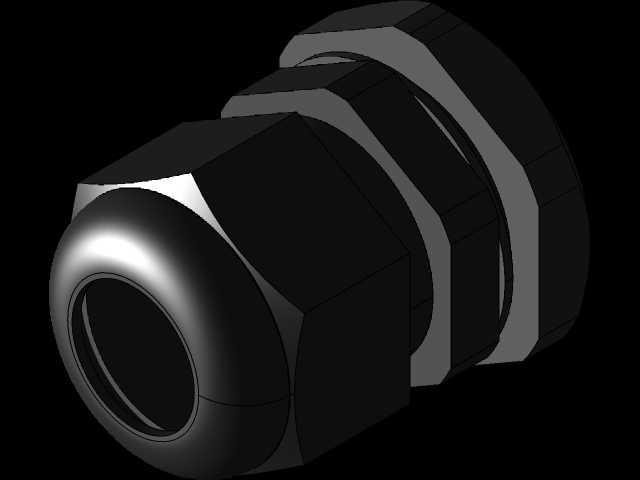

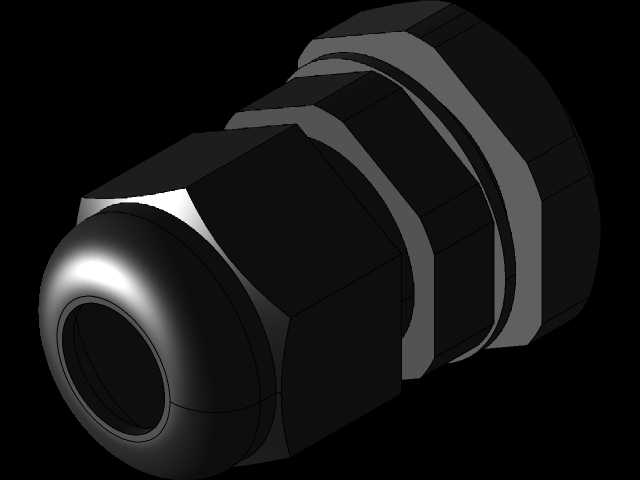

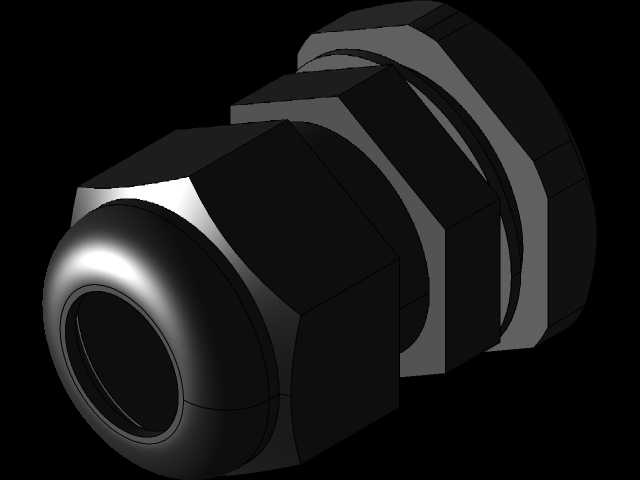

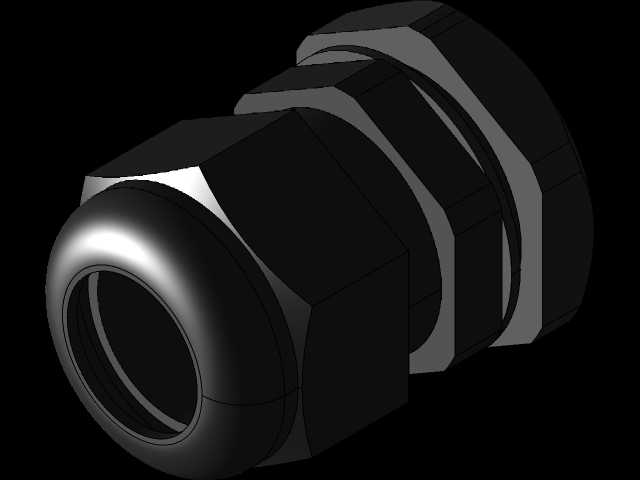

　　设计上这套压盖沿用了经典的分体式六角结构，整体分为主体锁紧螺母、中间密封胶圈、压紧端盖三个核心部分，主体部分的外螺纹适配对应规格的柜体开孔，安装时从柜体外侧穿入开孔，在柜体内侧用配套的锁紧螺母拧紧固定，中间的密封胶圈采用锥形适配结构，当外侧的压紧端盖向内旋紧时，胶圈会受挤压产生径向形变，紧紧包裹住穿过的电缆外皮，同时贴合压盖主体的内壁，实现双向密封。六角结构的外形完全适配标准开口扳手的夹持尺寸，现场安装时不需要专用工具，用普通的活动扳手或者对应规格的呆扳手就能完成锁紧操作，适合现场施工、设备维护时快速装配。

　　尺寸边界上，不同规格的压盖分别适配对应外径范围的电缆，PG7规格适配3-6.5mm外径的细线缆，PG9适配4-8mm，PG11适配5-10mm，PG13.5适配6-12mm，PG16适配10-14mm，基本覆盖了工业场景里从信号细线到动力粗线的常用线缆尺寸，每个规格的压盖螺纹长度都按照常规2mm厚度的柜体板材做了适配，不需要额外调整螺纹长度就能直接在标准电控柜、接线盒的开孔上安装，压紧端盖的外径尺寸也做了统一的尺寸校验，相邻规格安装时不会出现扳手空间干涉的问题，在密集布线的接线盒上可以并排布置多个压盖，不会因为外形尺寸过大导致相邻压盖无法拧紧。

　　细节结构上，压盖的夹紧胶圈位置做了防滑的齿形接触面，当胶圈被压紧包裹线缆时，齿形结构会轻微嵌入线缆外皮的纹理里，进一步提升抗拉扯能力，按照常规测试标准，安装完成后能承受至少100N的线缆轴向拉力不出现滑移，满足工业设备的布线抗振要求。应力消除款的PG7压盖，螺旋缓冲段的长度做了针对性优化，既不会因为过长导致布线时占用过多柜外空间，也不会因为过短失去应力分散的作用，螺旋段的壁厚均匀，用常规的尼龙或者PP材质注塑生产时不会出现缩痕、缺料的问题，适合批量加工生产。

　　在实际选型时，只需要根据所用电缆的外径匹配对应规格的压盖，在需要线缆经常弯折、移动的场景，比如传感器拖链出线、手持设备接线位置，就选用带应力消除结构的PG7规格，固定布线的场景则可以选用普通结构的对应规格，所有规格的安装开孔尺寸都和行业标准的PG螺纹开孔完全通用，可以直接替换现场已经损坏的同规格旧压盖，不需要重新对柜体开孔做二次加工，大幅降低现场维护的改造成本。密封性能上，整套结构在胶圈正确压紧的前提下，可以达到1.5米水深浸泡30分钟不进水的IP68防护等级，完全满足户外露天设备、地埋接线盒、水下检测设备的密封要求，不需要额外在接缝处打密封胶就能实现可靠防护，提升装配效率。
