0.91英寸I2C接口128x32OLED显示模组

　　在嵌入式开发、小型智能设备的人机交互链路搭建中，小尺寸OLED显示模组是极为常用的信息输出载体，本次涉及的0.91英寸规格128×32分辨率I2C接口OLED显示单元，是针对紧凑安装空间场景优化的成熟显示方案。从实际工程应用场景来看，这类小尺寸OLED常被用在手持检测仪器的状态显示区、桌面小型3D打印机的参数提示位、开源硬件开发板的外接调试输出端、智能小型传感器的本地数据展示模块，甚至是定制化机械键盘的状态提示副屏，核心作用是在有限的面板空间内，向操作者输出文字、简单图标、数值类实时信息，不需要承担大尺寸画面的显示任务，重点满足低功耗、高对比度、窄边框安装的需求。

　　从产品功能特性来看，这款OLED模组采用I2C通信协议，仅需要两根通信线即可完成与主控单元的数据交互，相比并行接口或者SPI接口的同规格显示屏，能大幅减少对主控IO口的占用，对于引脚资源紧张的小型单片机控制方案十分友好；OLED自发光的特性决定了它不需要额外的背光组件，在暗环境下显示内容清晰锐利，对比度远高于同尺寸的LCD屏，且不存在LCD屏常见的视角偏色问题，从不同角度观察都能准确识别显示内容，适合安装在设备侧方、倾斜操作面板这类非正对视点的位置。128×32的像素排布，刚好可以满足4行每行8个英文字符，或者2行16个英文字符的显示需求，也可以显示简单的条形进度、方向箭头、状态标识类像素图标，覆盖绝大多数小型设备的基础信息输出需求，不需要额外搭配字库芯片，主控端通过常规的字模取模方式即可完成内容驱动。

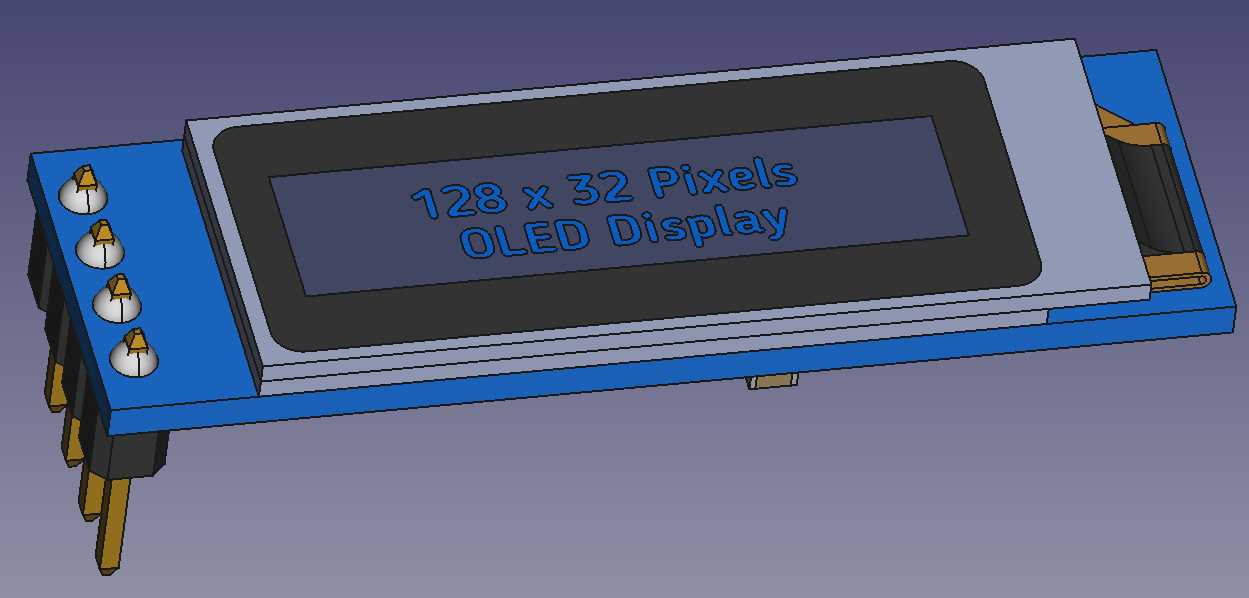

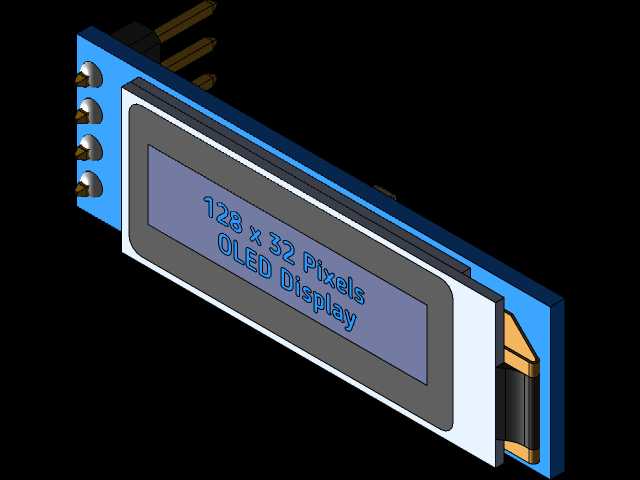

　　在设计思路上，这款模组的建模完全还原了实物的装配逻辑，将PCB基板、OLED显示面板、金属固定引脚、排针插脚都做了独立的结构还原，没有做一体化的简化处理，方便结构工程师在做整机布局时直接调用装配，检查安装干涉问题。建模过程中重点还原了显示区域的黑边边框宽度、PCB板的外延尺寸、排针的伸出长度与引脚间距，这些都是结构设计中最容易出现装配干涉的部位：比如排针的长度如果建模偏差，会导致外壳上的开孔位置与排针错位，无法完成外接插线；显示面板的边框厚度如果建模不准，会导致面板与外壳视窗的配合出现缝隙或者凸台顶住面板的问题。

　　从外形尺寸与安装边界来看，这款模组的PCB板为窄长型布局，整体宽度适配0.91英寸面板的横向尺寸，纵向长度刚好覆盖排针焊接位与面板固定位，安装时可以采用两种固定方式，一种是直接通过排针插接到主控板的对应排母上，依靠排针的插接强度完成固定，适合内部空间紧凑、不需要额外抗震的桌面类设备；另一种是通过PCB板上预留的四个固定孔位，使用铜柱配合螺丝将模组固定在设备外壳的内部筋位上，适合有一定振动要求的手持类、移动类设备。安装时需要注意，OLED面板的表面为玻璃基材，建模时还原了面板表面的保护层高度，在设计外壳视窗的压边结构时，需要预留0.1-0.2mm的间隙，避免压边直接挤压玻璃面板导致面板碎裂；排针的伸出方向为PCB板的短边侧，在布局内部走线时，需要在排针外侧预留至少5mm的插线空间，方便后期调试时外接杜邦线做程序烧录与功能测试。

　　在实际选型适配时，这类模组的工作电压通常兼容3.3V与5V主控系统，不需要额外做电平转换，结构设计时只需要确认安装空间的深度、视窗的开口尺寸与模组的显示区域匹配即可，不需要额外考虑背光板的厚度空间，因为OLED无背光组件的特性，整体模组的厚度可以控制在非常薄的范围内，适合做超薄设备的面板显示方案。建模时还原了模组上四个定位引脚的凸起结构，这四个引脚是面板与PCB板的焊接定位点，在做内部结构避让时，需要注意这几个凸起的高度，避免内部筋位顶住引脚导致焊接虚焊或者面板翘起。另外，I2C接口的地址选择通常通过模组上的预留电阻位调整，建模时也还原了这两个焊盘的位置，方便硬件工程师在做PCB布局时对应地址选择的设计，不会出现结构与硬件布局冲突的问题。
