2.8英寸带SD卡座TFT彩屏显示模组

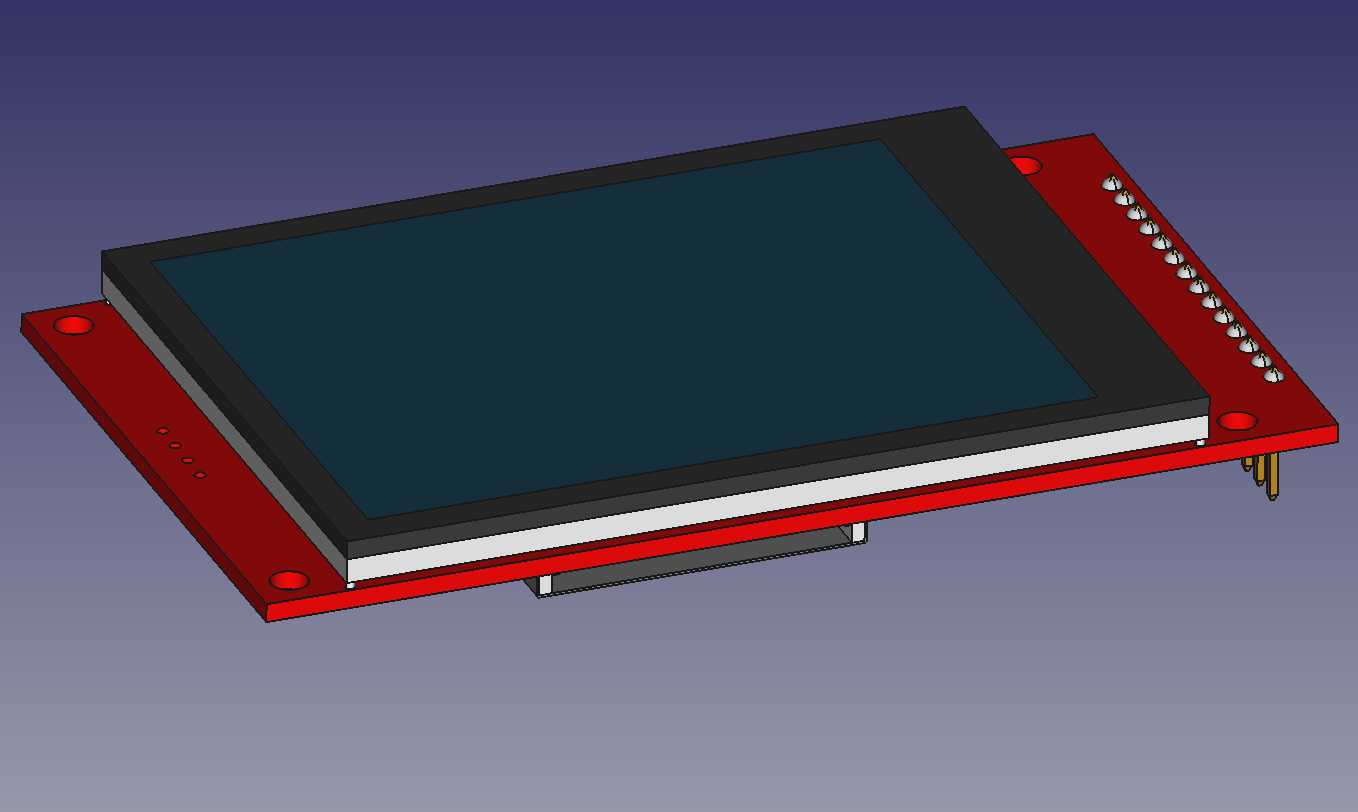

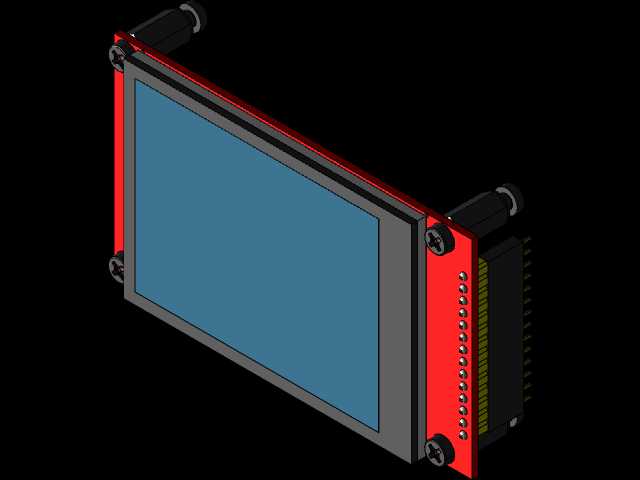

　　在嵌入式开发、小型工控终端、便携检测设备的硬件选型环节，带存储扩展的显示模组一直是兼顾人机交互与数据暂存需求的核心配件，这款2.8英寸分辨率240×320的TFT显示模组，正是针对这类场景做的集成化结构设计。日常做手持巡检仪、桌面小型数据采集终端、学生电子竞赛作品原型时，很多工程师会遇到显示与存储模块分开布线、安装干涉的问题，这款模组直接把SD卡插座集成在PCB板背面，省去了额外扩展存储模块的布线麻烦，也减少了整机内部的走线空间占用。从结构设计角度看，模组的PCB板采用红板工艺，屏体通过金属压框固定在PCB正面，四周预留了四个铜柱安装孔位，安装柱采用标准M3规格的尼龙隔离柱，既可以保证屏体与安装面之间留出足够的排针插装空间，

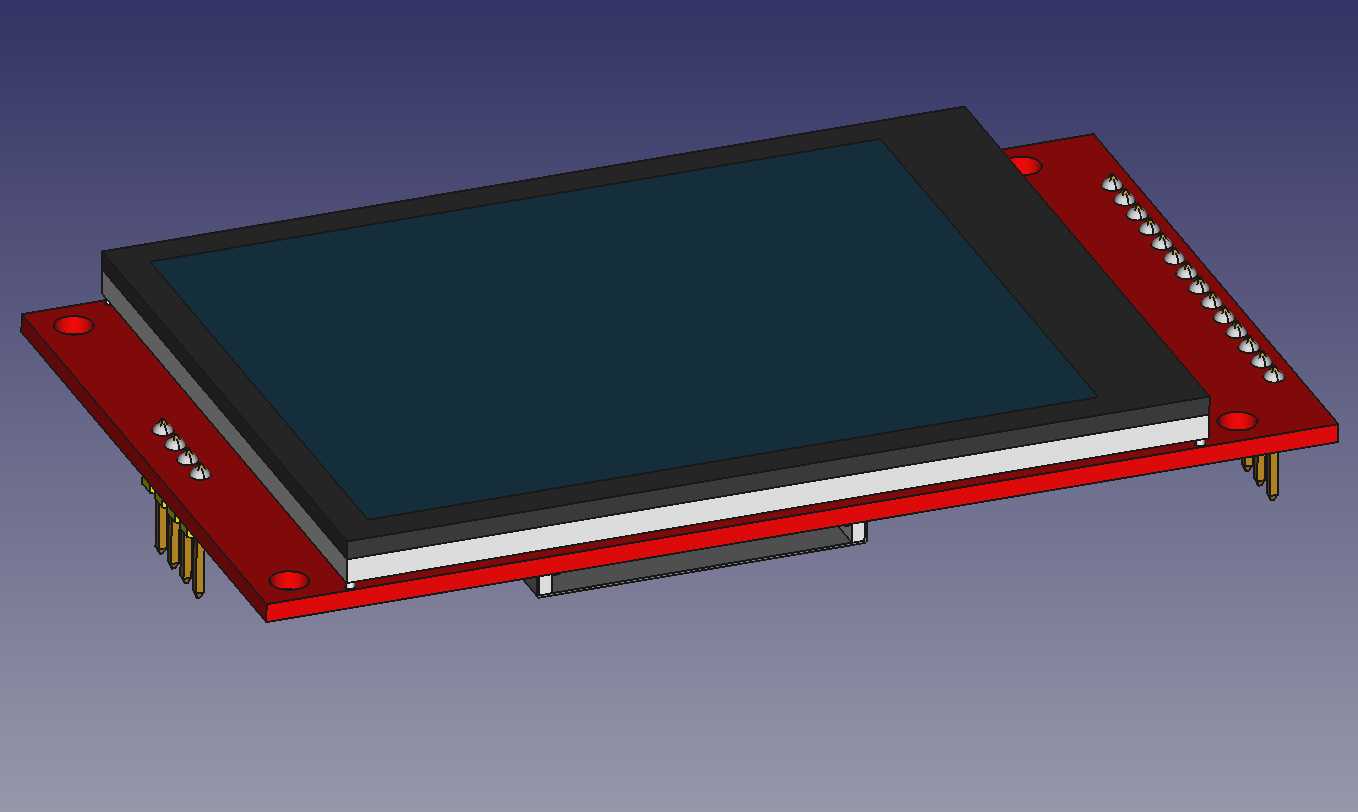

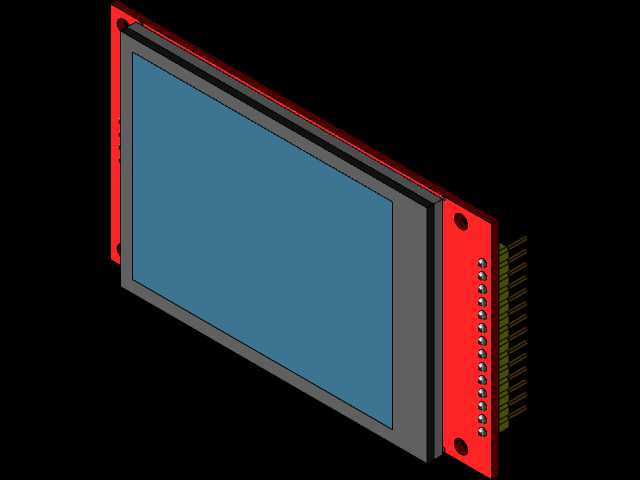

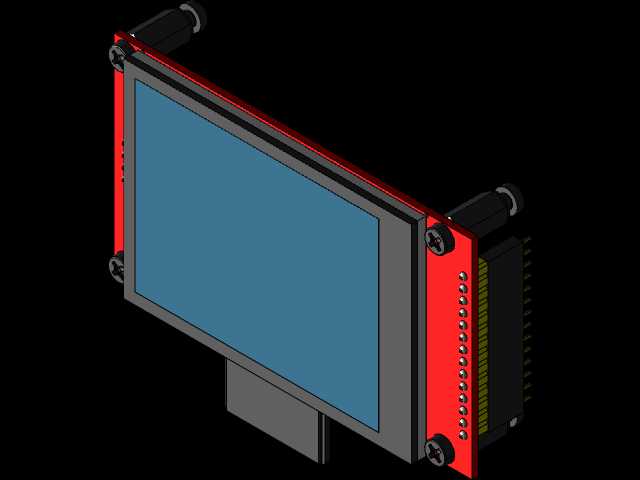

　　也能避免金属柱带来的短路风险，安装孔的中心距经过适配，兼容市面上主流的2.8寸屏通用安装位，不需要重新在设备外壳上打孔改模。排针接口采用双排插针设计，引脚定义兼容主流的TFT屏驱动接线顺序，同时SD卡座的引脚已经直接走线到排针对应IO口，不需要额外飞线连接，插装到主控板的对应排母上就能同时完成显示与存储功能的硬件连接。屏体的有效显示区域占正面面积的九成以上，边框宽度控制在3mm以内，做小型设备的前面板嵌装时，只需要在面板上开出对应尺寸的矩形窗口，屏体正面的压框可以直接贴合在面板内侧，配合双面泡棉胶就能完成固定，不需要额外做屏幕压条。背面的SD卡座采用自弹式设计，插卡方向平行于PCB板面，不会在屏体厚度方向额外占用空间，

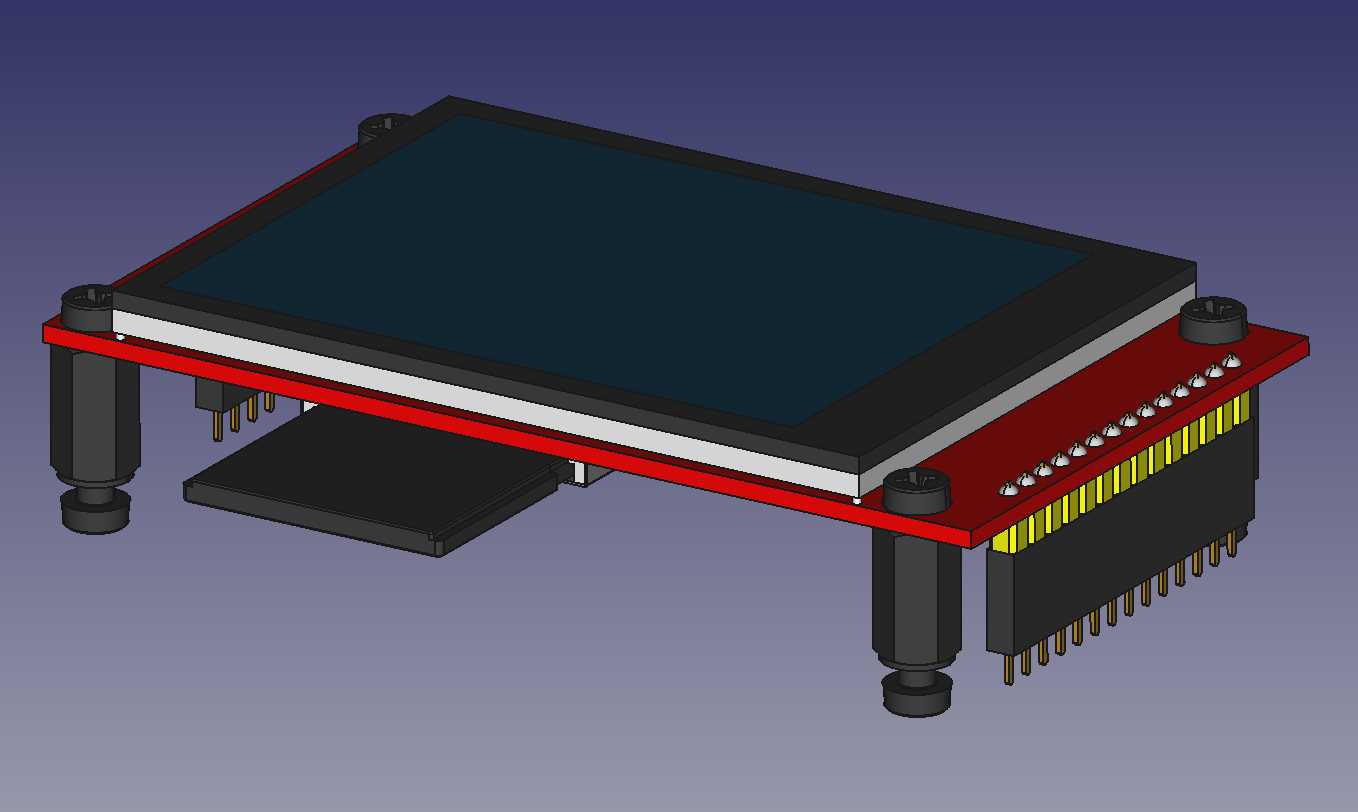

　　整模组叠装隔离柱后的总厚度控制在18mm以内，对于内部空间紧张的便携设备来说，这个厚度尺寸可以轻松塞进壁厚2mm的塑料外壳内部，不会出现后盖盖不严的问题。实际做结构适配的时候需要注意，排针的伸出长度是10mm，对应的主控板排母选型要选高度7mm的卧式排母，避免插装后排针顶到主控板背面的元件；SD卡座的位置距离PCB下边缘有5mm的余量，做外壳结构时要在对应位置留出SD卡插拔的开口，开口尺寸不用做太大，刚好能容纳指甲推动卡托弹出即可，同时要注意开口位置不要和安装柱的位置重叠，避免结构干涉。这款模组的结构设计把常用的显示、存储功能做了一体化集成，省去了工程师单独选型两个模块再做结构适配的工作量，不管是做快速原型验证还是小批量设备生产，

　　都能减少结构设计阶段的反复调整次数，也能降低整机装配时的接线出错概率。在户外便携设备的应用场景下，屏体的表面没有做额外的钢化玻璃覆盖，做整机设计时可以根据使用需求在前面板窗口位置加装透明亚克力防护板，防护板和屏体之间留出0.5mm的间隙，避免挤压屏体造成显示异常；如果是用在固定安装的工控终端上，也可以直接把屏体的金属压框通过导电泡棉连接到设备外壳的接地端，提升整机的抗干扰能力，避免工业现场的电磁干扰造成屏幕花屏或者SD卡读写异常。
