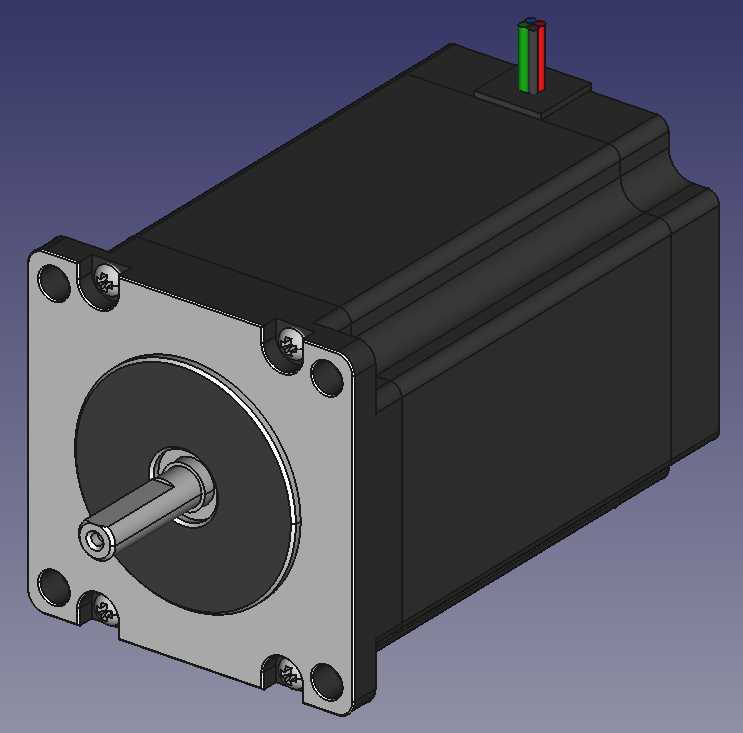

NEMA23规格84mm机座步进电机结构设计

　　在自动化设备的传动选型环节，84mm机座规格的步进电机一直是中小负载点位传动场景的核心执行元件，覆盖从单轴滑台驱动、小型雕刻机进给、3D打印设备运动轴，到自动化生产线的短距分度、包装设备的送料机构、非标专机的工位切换等诸多场景，这类电机凭借开环控制下的稳定扭矩输出、较低的部署成本、简单的驱动逻辑，成为很多设备研发初期优先选用的动力元件。这款NEMA23规格的步进电机设计，首先从安装适配性出发，严格遵循NEMA23安装法兰的通用尺寸规范，安装孔位采用行业通用的孔距设计，四个安装沉孔的位置、孔径、沉孔深度都匹配市面上绝大多数同规格电机的安装支架、联轴器、电机座的适配尺寸，能直接替换现有设备上的同规格电机，不需要额外修改安装结构，

　　降低设备改型的结构调整工作量。从结构设计细节来看，电机本体采用方形机壳结构，84mm的机座边长能在有限的安装空间内，最大化定子铁芯的排布空间，提升电机的扭矩输出密度；输出轴采用标准单出轴D型切边设计，轴径、轴伸长度都匹配通用的联轴器内孔规格，不需要额外加工轴头就能直接和弹性联轴器、同步轮、齿轮等传动件连接，轴根部的轴承位设计考虑了径向负载的承载需求，搭配双轴承支撑结构，能承受皮带传动、齿轮传动带来的径向力，避免长期运行出现轴窜、轴承异响的问题。电机尾部的出线端采用标准的出线方向设计，红黑等线序的排布符合常规步进驱动器的接线定义，结构设计时预留了航插接线的改装空间，用户可以根据设备的布线需求，直接更换不同方向的出线接头，

　　不需要拆解电机本体。设计过程中，首先对电机的定子、转子的排布空间做了结构校核，机壳内部的绕组空间、磁钢安装位都预留了足够的安全间隙，避免装配过程中出现扫膛的问题；端盖和机壳的配合止口采用小间隙配合设计，保证前后端盖的同轴度，让输出轴的径向跳动控制在合理范围内，满足高精度传动场景的安装精度要求。从安装边界来看，电机本体的长度尺寸适配常规84mm机座长机身步进电机的安装空间，机身侧面没有突出的结构，安装时只需要预留法兰安装面的固定空间、轴伸方向的传动件安装空间、尾部的接线布线空间即可，不需要额外预留侧面的操作空间，适合在设备内部紧凑空间内安装。在实际应用场景中，这类电机的保持扭矩能满足大部分中小负载的传动需求，搭配对应的步进驱动器，

　　可实现整步、半步、细分驱动，在低速运行场景下能保证平稳的扭矩输出，不会出现明显的低频振动问题；设计时也考虑了电机的散热需求，机壳采用导热性较好的金属结构，表面的平整结构可以直接和设备的安装金属板贴合，通过安装板辅助散热，提升电机长时间运行的稳定性。很多做非标设备设计的工程师在选型时，经常会遇到同规格电机安装尺寸有细微差异的问题，导致设计好的电机座无法适配采购的电机，这款模型的所有安装尺寸都严格遵循行业通用的NEMA23标准规范，从法兰厚度、安装孔的沉孔深度、输出轴的轴伸长度、轴上的卡簧槽位置，到机身的外形尺寸，都和市面上主流的同规格步进电机尺寸保持一致，工程师在做结构设计时，可以直接调用这个模型做装配干涉检查，提前验证电机和周边结构、传动件、防护罩的空间位置关系，避免实际装配时出现空间干涉、安装孔位不对中的问题。另外，模型的结构细节还原度较高，从端盖的固定螺丝位置、输出轴的中心孔、尾部的出线结构，都做了1:1的结构还原，在做设备的整体装配仿真、布线模拟时，能更真实地模拟实际装配状态，减少设计阶段的疏漏。对于做教学演示、原理展示的场景，这个模型也能清晰展示步进电机的外部结构组成，帮助初学者快速理解步进电机的安装方式、传动连接方式，掌握这类执行元件的选型要点。在做设备改造升级时，工程师也可以参考这个模型的结构尺寸，设计对应的电机安装支架、传动连接结构，不用反复测量实物电机的尺寸，提升设计效率。
