100比1传动比行星齿轮减速箱结构设计

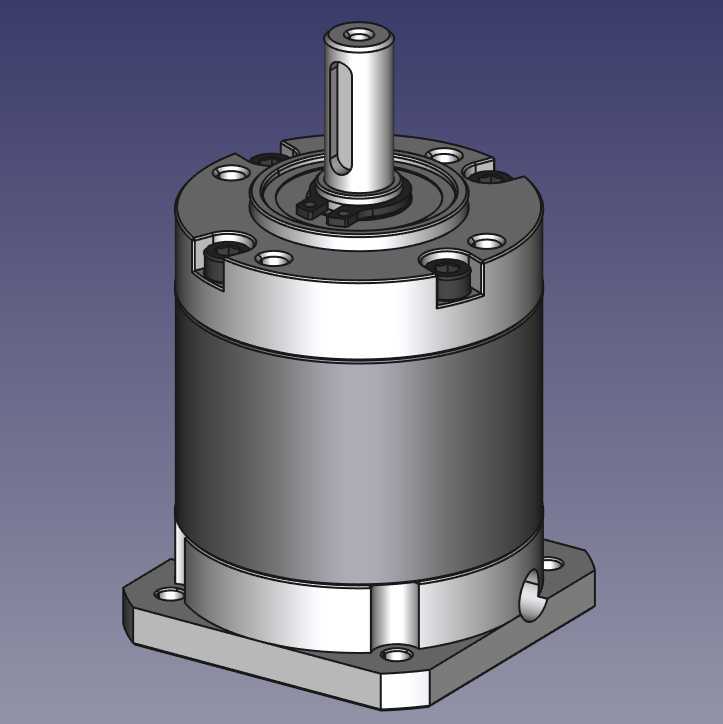

　　这款100:1传动比的行星齿轮箱，在中小功率动力传输场景中有着极高的适配性，常被配套在伺服驱动系统、小型自动化输送工位、精密检测转台、低转速大扭矩输出的执行端，用来匹配高转速低扭矩的动力源输出特性，将原动机的高转速通过多级行星轮系的啮合传动，转化为低转速大扭矩的动力输出，同时抵消原动机端的转速波动，提升末端执行机构的运行平稳性。从结构设计逻辑来看，该齿轮箱采用经典的多级行星轮系排布，输入轴端通过键槽结构与动力源输出轴实现周向固定，避免传动过程中出现轴间打滑，输入侧的法兰安装面预留了均匀分布的螺栓过孔，可直接与标准规格的伺服电机、步进电机端面贴合安装，无需额外设计转接法兰，降低配套设备的结构设计复杂度。箱体主体采用圆柱形筒体结构，

　　相比方形箱体拥有更均匀的壁厚分布，在齿轮啮合产生的径向力作用下，筒壁的应力分布更均匀，不会出现方形箱体边角处的应力集中问题，同时圆柱形外壁更方便做径向的密封处理，适配有防尘、防溅要求的工业安装场景。输出端采用带安装底座的法兰结构，底座上预留的四个安装孔可直接固定在设备的安装基板上，输出轴同样采用键连接结构，可直接配套联轴器、同步带轮、执行转盘等末端负载，输出轴的轴伸长度经过匹配设计，既保证足够的配合长度传递额定扭矩，又不会因为轴伸过长导致轴端挠度超标，影响齿轮啮合精度。内部轮系的设计上，每一级行星轮都通过均布的方式排布在太阳轮周围，通常单级行星轮系可实现3-10的传动比，要达到100:1的总传动比，采用三级行星轮系串联的结构，

　　每一级的内齿圈与箱体采用一体化或者过盈配合的方式固定，行星架作为上一级的动力输出，带动下一级的太阳轮转动，通过逐级减速的方式实现总传动比的匹配，这种排布方式相比定轴轮系的减速箱，在相同传动比下体积可缩小40%以上，重量也更轻，非常适合对安装空间有严格限制的紧凑型设备。在安装边界的设计上，输入法兰的止口尺寸、螺栓孔分布圆直径都匹配通用的小型伺服电机安装规格，输出端底座的安装孔间距、轴中心高都经过标准化适配，可直接替换同规格的常规行星减速箱，无需对原有设备的安装结构做改动。齿轮箱的润滑腔设计在筒体内部，端盖与筒体、轴伸处都预留了密封件安装槽，可填充润滑脂实现长效润滑，避免日常使用过程中频繁维护添加润滑剂。实际选型使用时，

　　需要注意该齿轮箱的额定输出扭矩匹配对应的负载工况，在频繁正反转、冲击负载的场景下，需要预留足够的扭矩安全系数，避免轮齿受到冲击载荷出现断齿问题；安装过程中要保证输入轴与动力源输出轴的同轴度，输出轴与负载轴的同轴度控制在允许的偏差范围内，避免额外的径向力作用在轴承上，缩短轴承和齿轮的使用寿命。从结构细节来看，端盖上预留的注油孔或者排气结构，可以平衡箱体内外的气压差，避免长时间运行后箱体内温度升高，内部压力增大导致密封件处出现渗油问题；行星轮与行星架之间的销轴连接，采用滚针轴承作为转动支撑，减少行星轮转动过程中的摩擦阻力，提升传动效率，降低运行过程中的温升。这款齿轮箱的结构设计充分考虑了通用配套场景的安装需求，没有多余的异形结构，所有的安装接口都采用行业通用的尺寸规格，不管是做新设备的结构配套，还是做老旧设备的备件替换，都能快速完成适配安装，轮系的参数匹配经过严谨的啮合计算，齿面接触强度、齿根弯曲强度都能满足额定工况下的长期运行要求，运行过程中噪音低，传动回程间隙小，可满足有一定定位精度要求的传动场景使用。
