高精度伺服电机配套行星减速传动结构

　　这套伺服传动集成结构，目前在3C电子装配、锂电池卷绕叠片、光伏组件串焊这类对传动精度、响应速度要求严苛的产线场景里应用极广，很多做非标自动化设备的结构工程师在做小负载高精度工位选型时，都会优先参考这类集成化的传动方案。不同于传统电机与减速器分体采购后自行拼接的模式，这类集成结构在设计阶段就把伺服电机的输出轴与减速器的输入太阳轮做了同轴度匹配，从根源上规避了现场安装时不同轴带来的偏载、高速抖动、轴承异常磨损等常见问题。

　　从实际功能层面看，这套结构的核心作用是把伺服电机输出的高转速低扭矩动力，通过行星齿轮组的减速增扭，转换成适配终端负载的低转速高扭矩动力，同时依靠减速器内部的高精度齿轮啮合，把伺服电机的控制精度进一步放大，终端输出轴的重复定位精度可以控制在弧分级，完全满足视觉对位、精密插装、高速取放这类工位的精度要求。很多工程师在做这类结构选型时容易踩的坑，是只看额定输出扭矩参数，忽略了传动背隙、转动惯量匹配这两个核心指标，这套集成结构在设计时就把伺服电机的转子惯量与减速器的输入端惯量做了最优匹配，不需要工程师额外做复杂的惯量折算，就能保证高速启停时没有过冲、丢步的问题。

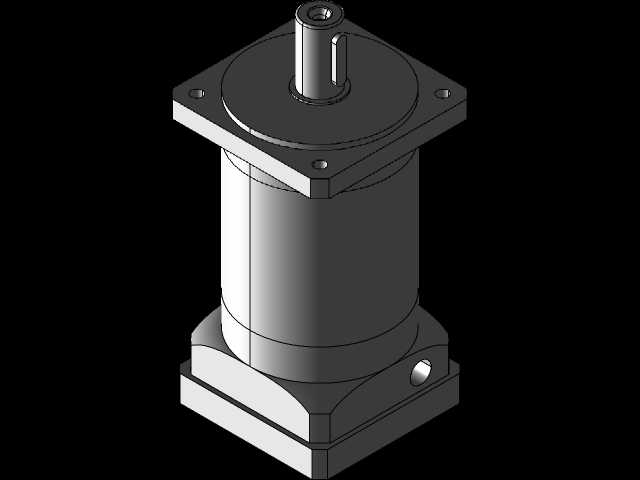

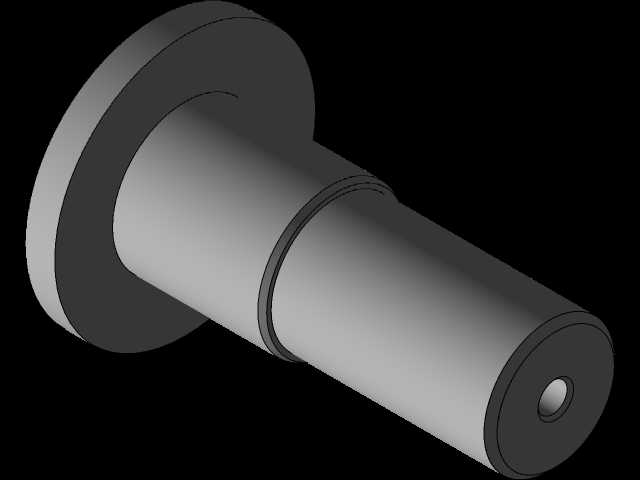

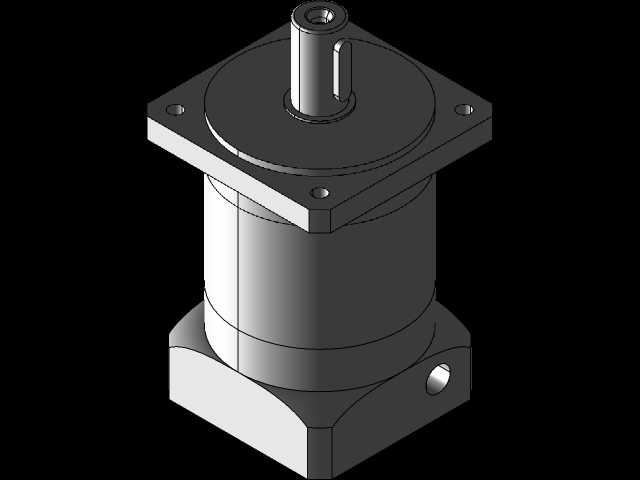

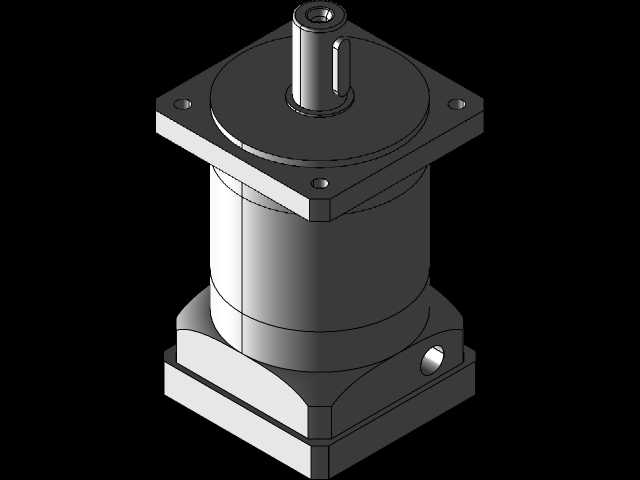

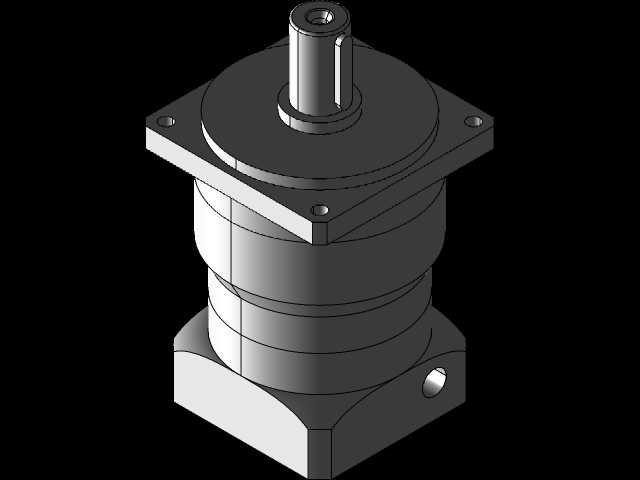

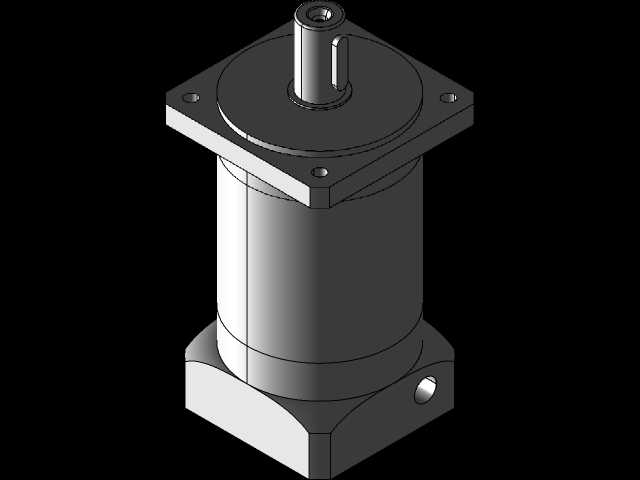

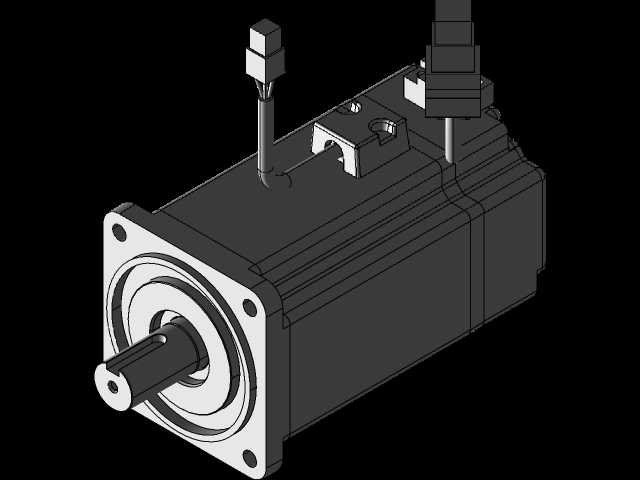

　　设计思路上，这套结构没有采用传统的法兰拼接式连接，而是把电机的前端端盖与减速器的壳体做了一体化的止口定位，止口配合公差选的是H7/js6的过渡配合，既保证了装配时的同轴度，又不会因为配合过紧导致后期维护拆卸困难。输出轴采用的是带键槽的实心轴设计，轴端做了中心螺纹孔，方便安装同步轮、联轴器、夹爪等终端执行件，轴伸长度、键槽尺寸都符合通用的传动件安装标准，不需要额外做轴的二次加工。壳体表面做了散热筋结构，在电机持续高负载运行时，能通过增大散热面积把绕组和齿轮组摩擦产生的热量快速散出，避免高温导致的磁钢退磁、润滑脂失效等问题，实际测试中连续8小时额定负载运行，壳体表面温度能稳定控制在60摄氏度以内，满足工业现场的长时间运行要求。

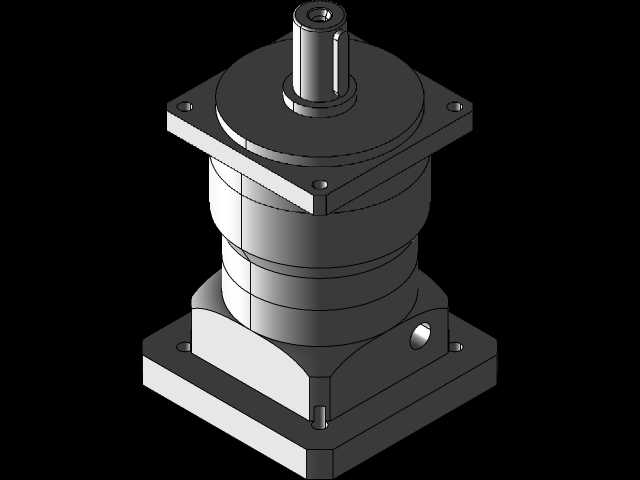

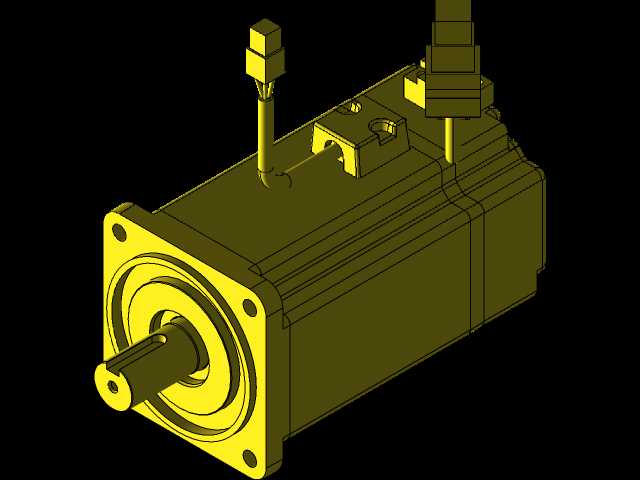

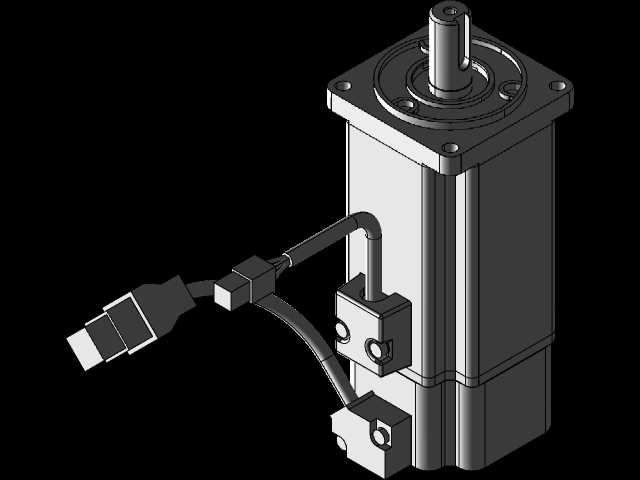

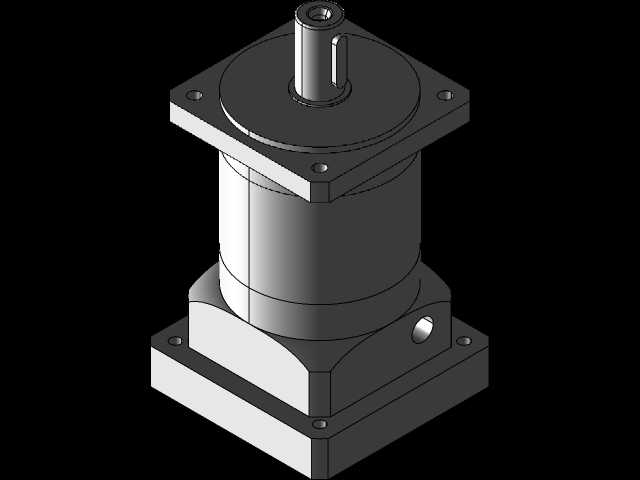

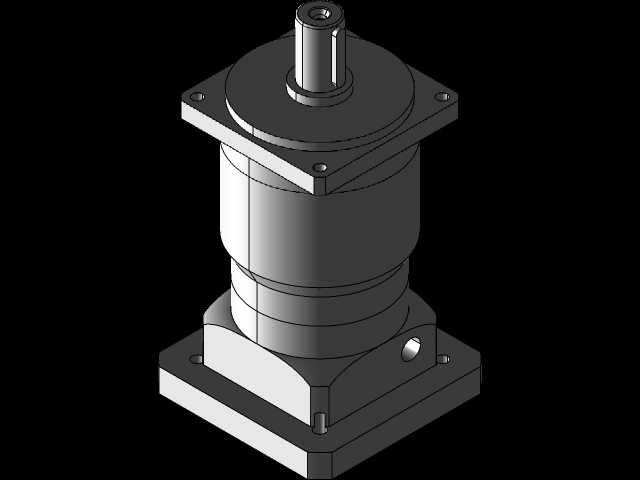

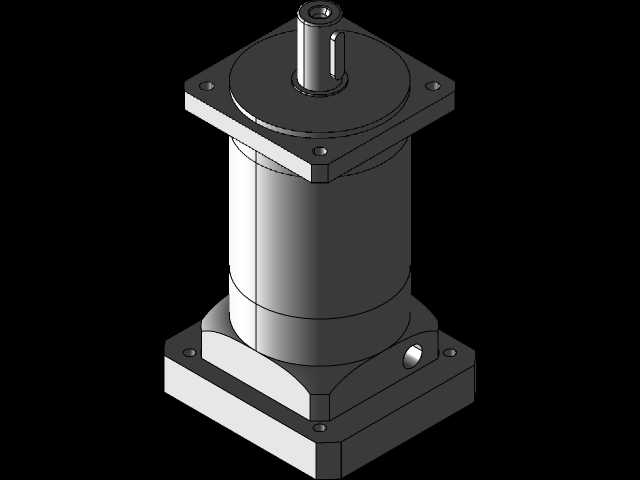

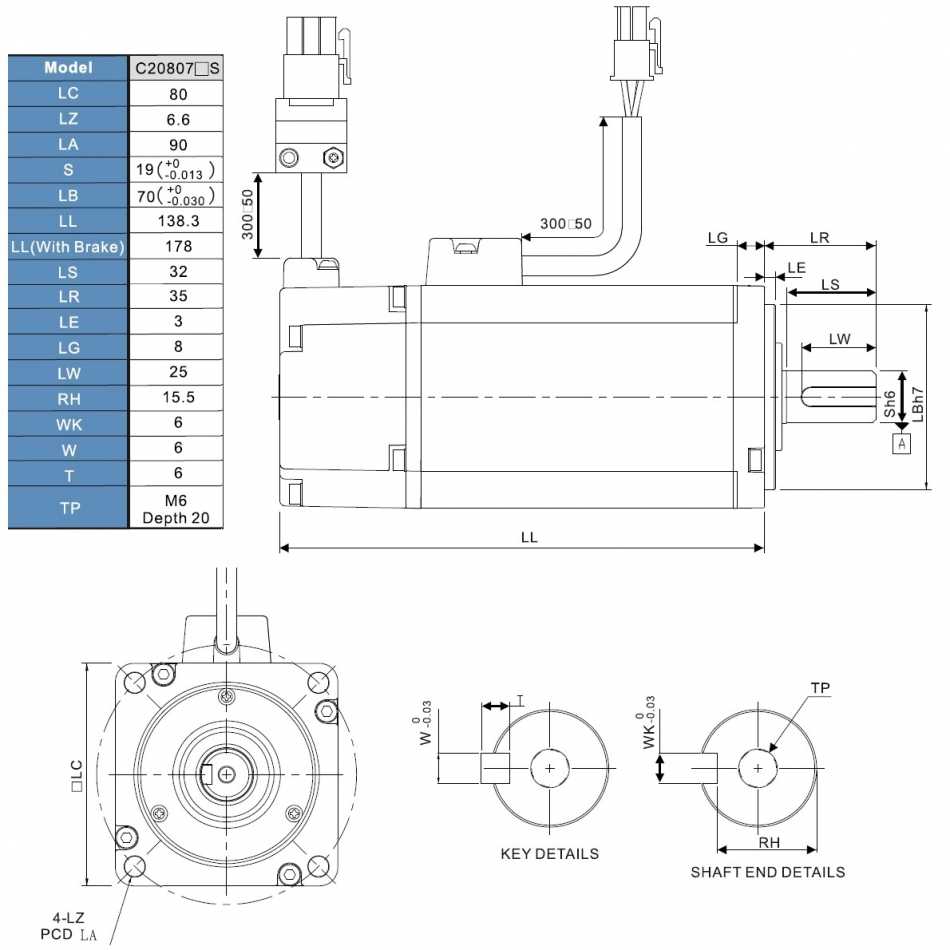

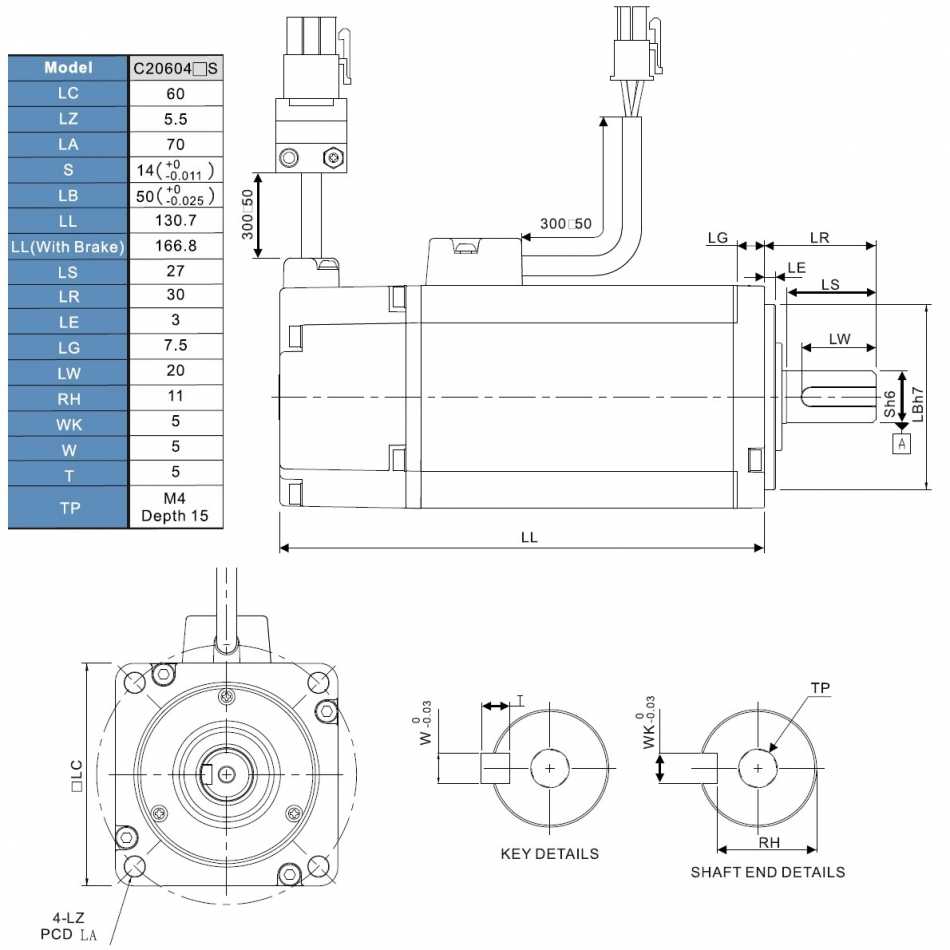

　　安装边界方面，这套结构的安装法兰采用标准的方形法兰设计，四个安装孔的位置度公差控制在0.02mm以内，适配市面上绝大多数标准安装位的设备机架，不需要额外做转接板。出线端采用的是侧出式的航空插头设计，两个插头分别对应动力线与编码器线，插头的防护等级达到IP65，在有少量切削液、粉尘的加工车间环境里也能稳定使用，不会出现接头进灰短路的问题。整体结构的轴向尺寸比同功率的分体式电机加减速器缩短了近20%，在一些安装空间局促的工位，比如桌面型点胶机、小型雕铣机的主轴传动位，这类短轴向尺寸的集成结构优势非常明显，能帮工程师节省大量的设备内部布局空间。

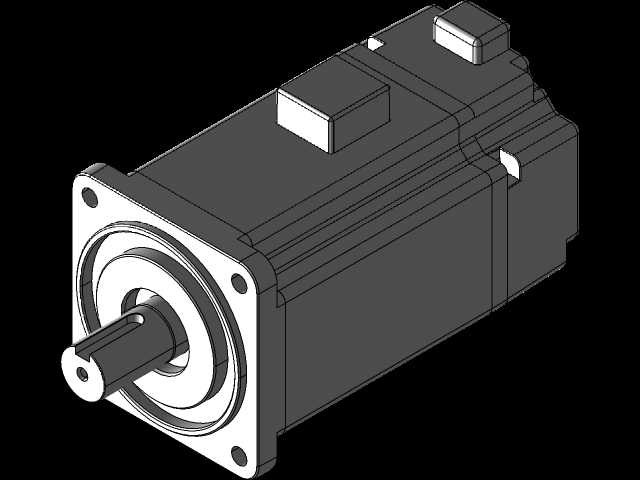

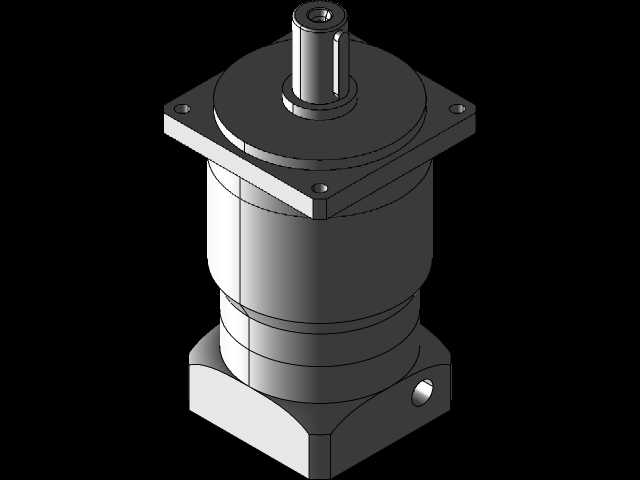

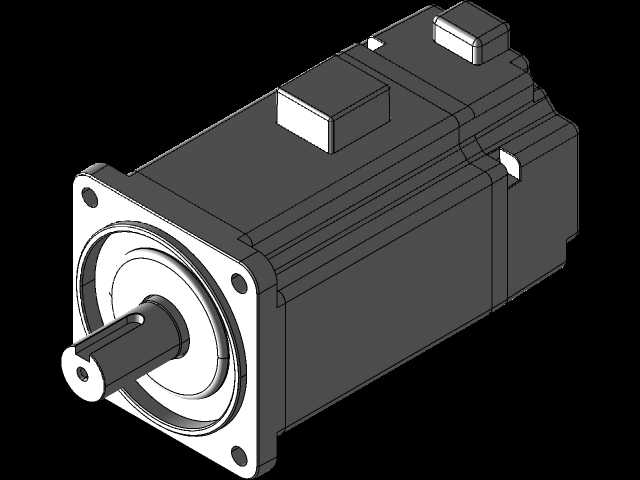

　　内部结构设计上，减速器部分采用的是斜齿行星齿轮结构，相比直齿行星结构，斜齿啮合的重合度更高，传动时的噪音更低，高速运行时的齿轮冲击更小，齿轮材质选用的是20CrMnTi渗碳淬火，齿面硬度达到HRC58-62，芯部保持足够的韧性，既能承受短时的过载冲击，又能保证长期运行的齿面耐磨性能。电机部分的绕组采用的是集中式绕组设计，槽满率比传统分布式绕组更高，相同体积下的输出功率更大，后端编码器采用的是高分辨率的磁性编码器，抗震动性能比光学编码器更好，在设备有高频震动的工况下也不会出现编码器计数丢脉冲的问题。

　　在实际设备调试过程中，这类集成结构的优势还体现在不需要单独做电机与减速器的参数匹配，伺服驱动器里可以直接调用预设的参数组，省去了现场调试时的刚性调整、增益匹配等繁琐步骤，能大幅缩短设备的组装调试周期。很多做标准设备的厂商，会直接把这类集成传动结构作为标准件备货，根据不同工位的负载、转速要求，选择不同减速比的型号，快速完成设备的搭建，减少非标设计的工作量。需要注意的是，这类结构在安装时要避免敲击输出轴，否则容易导致后端编码器的磁钢偏移，出现位置反馈不准的问题，安装终端执行件时最好用轴端的螺纹孔配合压具把执行件压入，不要用锤子直接敲击轴端。
