嵌入式带开关保险丝电源输入集成模块

　　在各类台式工业控制设备、桌面型测试仪器、小型机电一体化装置的柜体面板设计中，电源输入环节的集成化设计一直是结构工程师优化面板布局、减少装配工序的核心方向之一，这款集成式电源输入模块，正是针对单设备单路市电输入场景做的高度整合设计，把传统分散布置的AC输入插座、电源通断开关、过流保护保险丝座三个独立功能件整合到同一个嵌入式安装壳体内，大幅压缩了面板占用空间，也减少了内部接线的节点数量，降低了柜内布线的复杂度与接线故障概率。

　　从实际使用场景来看，这类模块普遍适配10A以内的220V交流市电输入场景，常见于小型激光雕刻机、桌面级3D打印设备、实验室直流电源、小型工控终端、台式电子测量仪器的侧面板或后面板安装位，替代过去需要在面板上分别开三个安装孔、分别固定插座、开关、保险丝座的繁琐方案，装配时仅需在设备面板上开出对应尺寸的矩形嵌装孔，将模块整体从面板外侧推入卡紧，依靠壳体两侧的弹性卡扣即可完成面板侧的固定，无需额外打螺丝固定，装配效率相比分立元件方案提升60%以上，也避免了多个元件安装时的对位偏差、面板开孔累计误差导致的装配间隙不均问题。

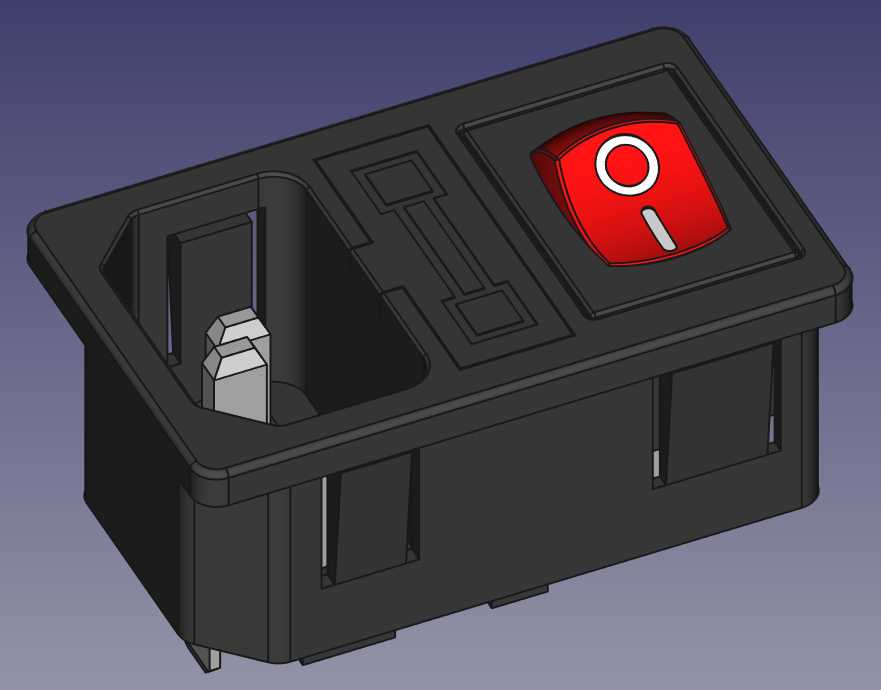

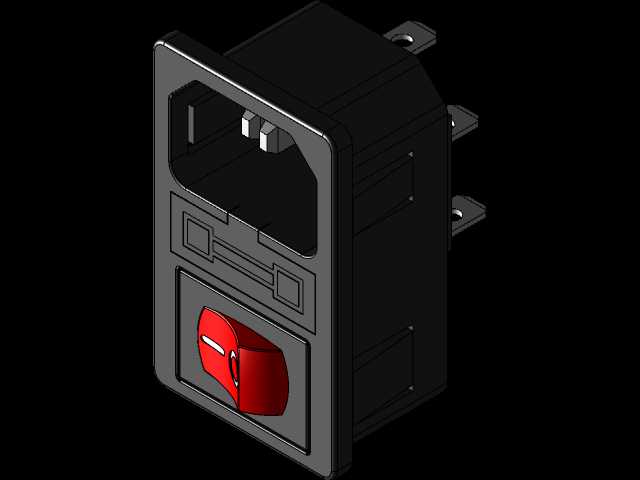

　　功能层面，模块上集成的红色带标识船型开关为两档自锁结构，拨杆端的O与I标识清晰区分断开与接通状态，开关触点采用银合金材质，满足频繁通断下的接触可靠性，不会因为长期带载通断出现触点氧化烧蚀的问题；相邻的内嵌式仓体为保险丝安装位，采用抽拉式仓盖设计，更换保险丝时无需拆开设备外壳，仅需用平口螺丝刀撬动仓盖卡扣即可抽出保险丝座，更换同规格熔断丝，日常维护便捷度很高，仓体内部设置了防呆结构，仅能按照正确方向装入标准5*20mm尺寸的玻璃管保险丝，避免装反导致的接触不良；开关旁的凹陷区域为品字AC电源输入插座，适配通用型品字电源线，插座内部的导电弹片采用锡磷青铜材质，插拔寿命可达五千次以上，弹片表面做镀镍处理，长期使用不会出现氧化生锈导致的接触压降过大、插头发热问题。

　　设计思路上，整个模块的壳体采用阻燃ABS材质一体注塑成型，绝缘等级满足Class II级电器的绝缘要求，壳体壁厚均匀控制在1.8mm，既保证了嵌装后的结构强度，不会因为面板卡扣受力出现壳体开裂，也尽可能压缩了模块在设备内部的纵深占用尺寸，模块伸入设备内部的总深度控制在32mm以内，即使是内部空间局促的薄型台式设备，也不会出现模块与内部电路板、结构支架发生干涉的问题。壳体表面的分型面设置在嵌装法兰的后侧，安装后法兰面完全贴合设备面板外侧，分型线不会外露在可视面，保证了设备面板的外观整洁度；开关按键的周边做了0.5mm的凸台防护，避免设备运输、堆放过程中外力直接撞击按键导致开关损坏，按键表面的标识采用模内注塑工艺成型，长期按摸不会出现标识磨损脱落的问题。

　　安装边界方面，模块的面板法兰外形尺寸为长52mm、宽32mm，法兰厚度1.5mm，对应的面板开孔尺寸为长48mm、宽28mm，开孔边缘的圆角半径为R2，模块两侧的弹性卡扣的有效卡接厚度范围为0.8mm-2.5mm，可适配常见的冷轧钢板机柜面板、ABS塑料外壳、铝合金面板等不同材质的设备壳体，卡扣的卡接力经过调校，安装后模块与面板之间无松动间隙，也不会因为卡扣力过大导致塑料面板出现顶白变形。模块尾部的接线端采用插片式接线端子，开关、保险丝、插座之间的内部连接已经在模块生产时完成焊接与绝缘处理，设备生产时仅需将内部供电线路的火线、零线分别接到模块对应的输出插片上即可，无需在三个分立元件之间做跨接线，大幅减少了生产环节的接线工时，也避免了人工接线时的虚接、错接风险。

　　从结构可靠性角度看，模块的各个功能件之间设置了独立的绝缘隔筋，开关腔体、保险丝腔体、插座腔体之间互相隔离，即使出现保险丝熔断喷弧、开关触点拉弧的情况，也不会导致相邻腔体之间的短路问题，满足GB4943.1标准中对于电器元件的绝缘间距要求；插座入口处设置了防触电保护门，仅当品字插头的三个插脚同时以正确角度插入时才会顶开保护门，避免日常使用时异物单极插入导致的触电风险，适配各类民用、工业用电子设备的安规设计要求。
