DB系列阳直角弯插式连接器结构设计

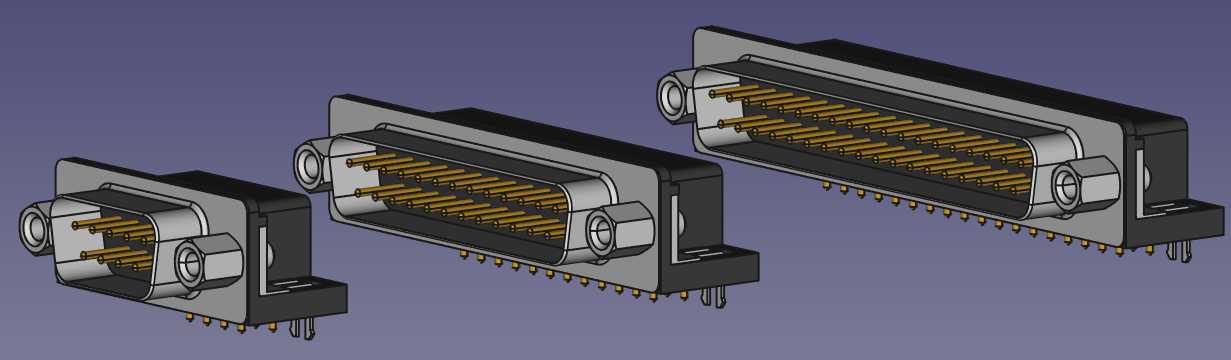

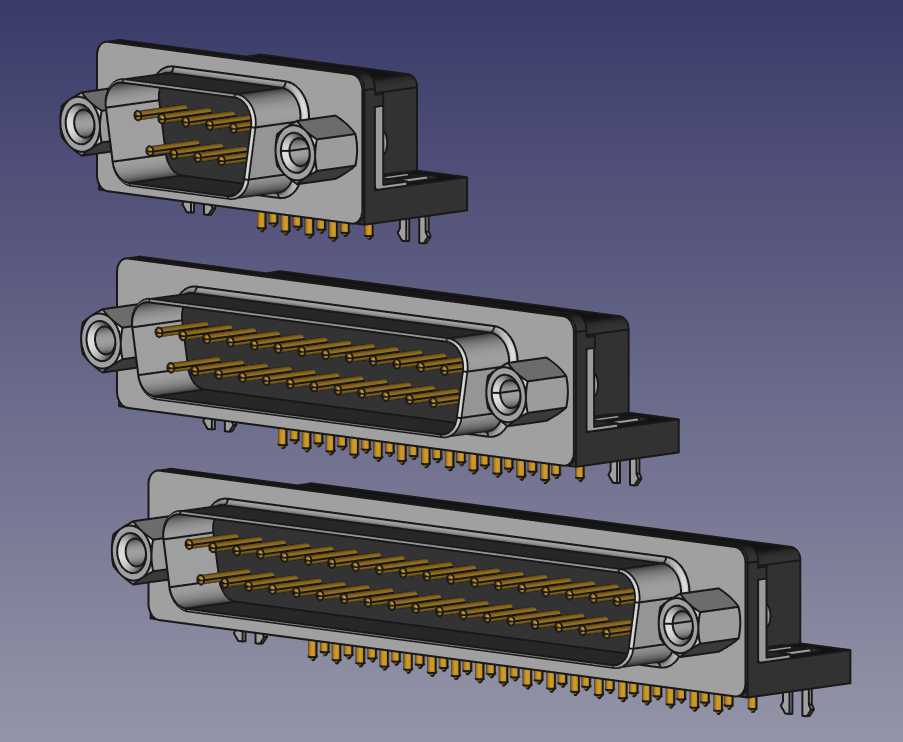

　　在工业控制、通讯设备、测试仪器的板卡互连场景中，D-sub系列连接器是应用跨度极广的板端互连部件，这类阳直角连接器主要用于PCB板与外部线束的90度转向连接，避免直插式连接器在设备壳体内占用过多垂直空间，适配紧凑化的设备内部布局需求。从实际选型应用来看，DB9规格多用于RS232/RS485串行通讯接口，常见于工控机、编程器、老式通讯设备的外置通讯端口；DB25规格早年多用于并行打印端口、多信号工控接口，现在仍在部分老旧设备改造、专用测试设备中沿用；DB37规格则承载更多信号通道，多用于工业IO模块、数据采集卡的多信号集中传输场景，三类规格覆盖了从低速少通道到多通道集中信号传输的不同板端互连需求。

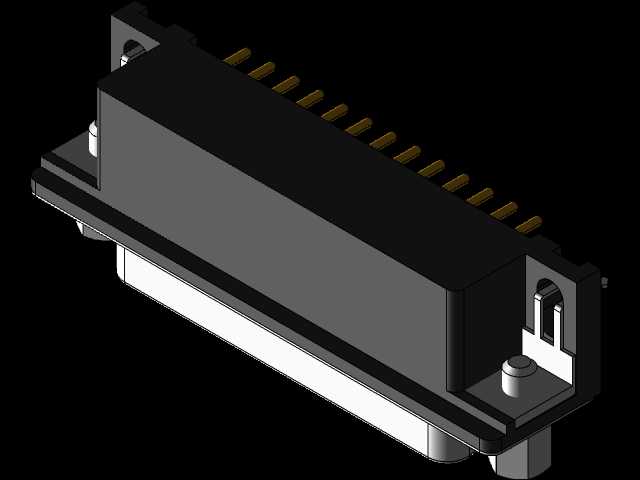

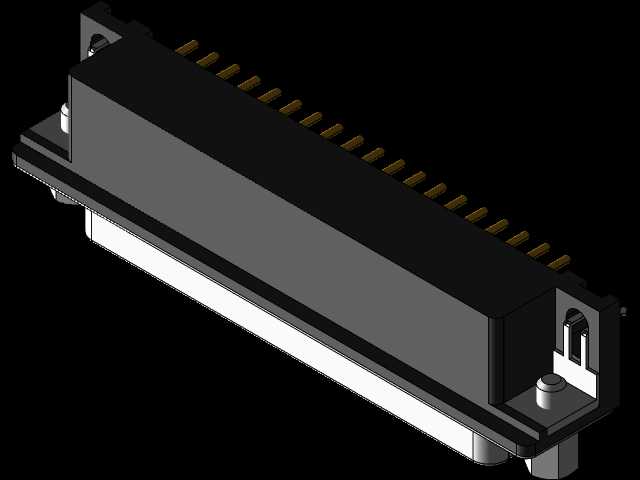

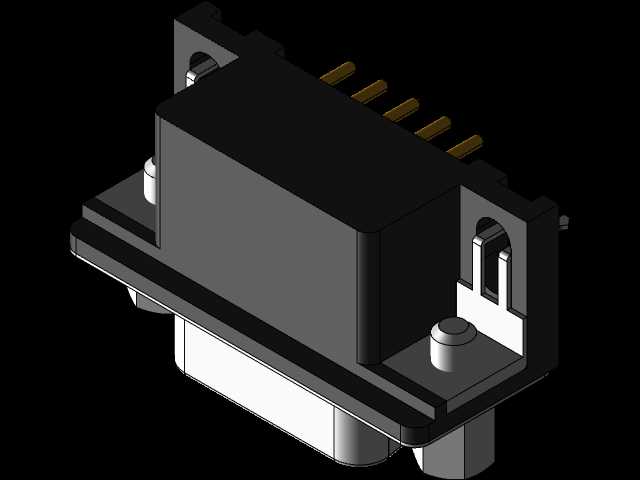

　　这类直角弯插结构的设计核心，首先要平衡插合面的结构强度与PCB焊接端的应力释放。插合端采用标准D-sub防呆外形，梯形壳体结构能从物理上杜绝反插风险，两侧的固定螺丝柱采用金属嵌件结构，在公母头对插锁紧时，锁紧力直接通过金属嵌件传递到连接器金属外壳，不会将锁紧应力传导到PCB焊盘上，避免长期使用后焊盘开裂、引脚脱焊的问题。接触引脚采用弯角90度成型设计，插合端的公针采用镀金铜合金材质，保证多次插拔后的接触可靠性，焊接端引脚采用标准2.54mm间距直插排布，适配常规PCB板的通孔焊接工艺，引脚伸出长度控制在合理范围，既保证波峰焊时的焊锡爬升高度，又不会因引脚过长导致焊接后剪脚工序额外增加工作量。

　　从安装边界尺寸来看，三类规格的连接器插合面高度保持一致，均采用标准D-sub连接器的安装法兰尺寸，同一设备面板上可以根据信号通道需求灵活更换不同针数的规格，无需重新修改面板开孔尺寸，大幅提升设备壳体的通用化程度。连接器本体的塑料基座采用耐高温工程塑料材质，能够耐受波峰焊时的高温冲击，不会出现基座变形、引脚移位的问题。金属外壳采用锌合金压铸成型，表面做镀镍处理，既提供足够的结构强度，又能形成连续的电磁屏蔽层，在传输高速信号或者处于电磁干扰较强的工业现场时，能够有效减少外界电磁干扰对信号传输的影响，同时屏蔽内部信号向外辐射，满足工业设备的EMC设计要求。

　　设计过程中需要重点关注弯角处的引脚成型公差，若引脚弯角角度偏差过大，会导致焊接端引脚无法顺利插入PCB对应孔位，强行插装会造成引脚变形、塑料基座开裂；若引脚共面度控制不佳，波峰焊时会出现部分引脚虚焊、漏焊的问题。同时，塑料基座与金属外壳的配合间隙需要严格控制，间隙过大会导致外壳松动，屏蔽效能下降，间隙过小则会在温度循环变化时，因金属与塑料的热膨胀系数差异出现基座挤压变形的问题。插合端的公针伸出长度、相邻针的平行度也需要符合行业通用标准，保证与配套母头对插时插拔力适中，不会出现插针弯折、接触不良的情况。

　　在实际设备装配场景中，这类直角连接器焊接完成后，插合面平行于设备面板方向，外部线束从水平方向插入连接器，不会在PCB板上方形成过高的凸起，能够有效压缩设备内部的垂直空间占用，对于薄型工控设备、插卡式采集模块这类内部空间紧张的产品而言，相比直插式连接器能节省近三分之二的垂直安装空间。同时，两侧的螺丝固定结构可以在外部线束插合后通过螺丝锁紧，避免设备运输、使用过程中受振动影响出现连接器松脱、信号中断的问题，适配工业场景下的高振动使用环境。
