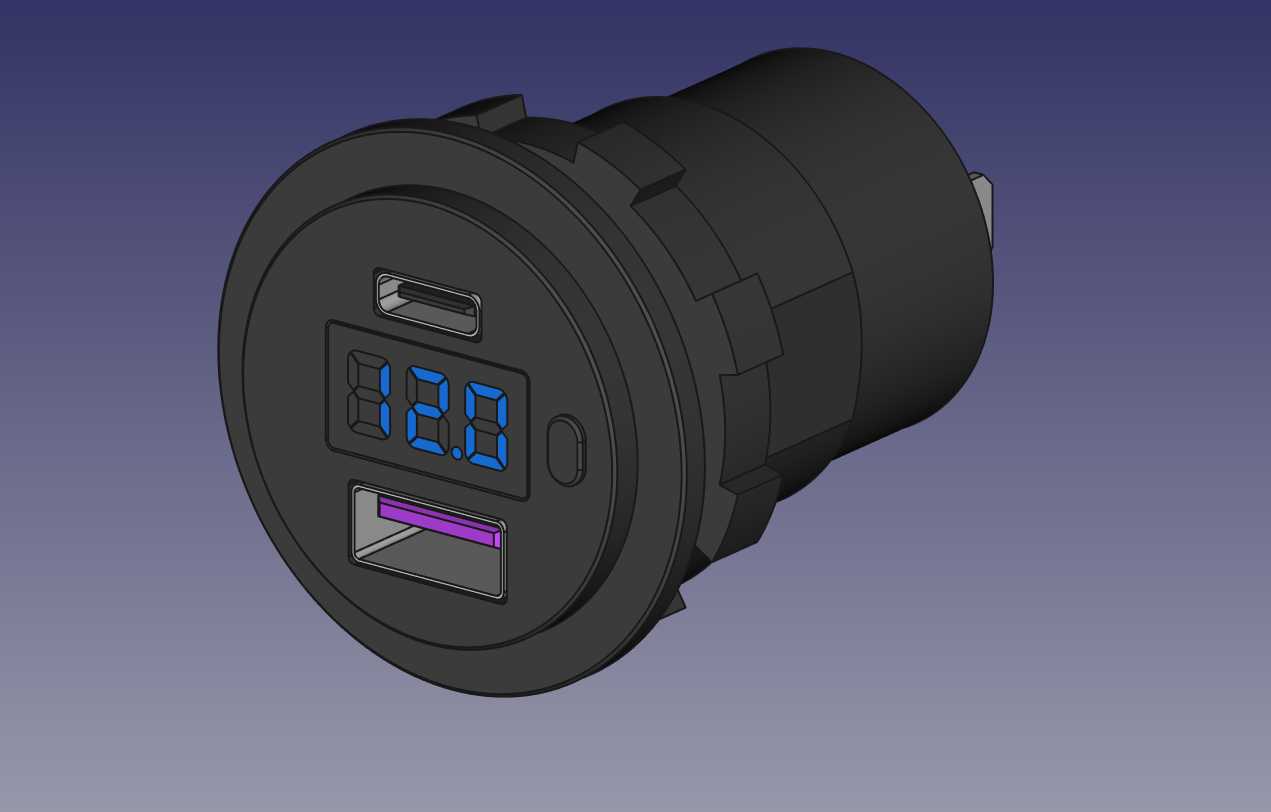

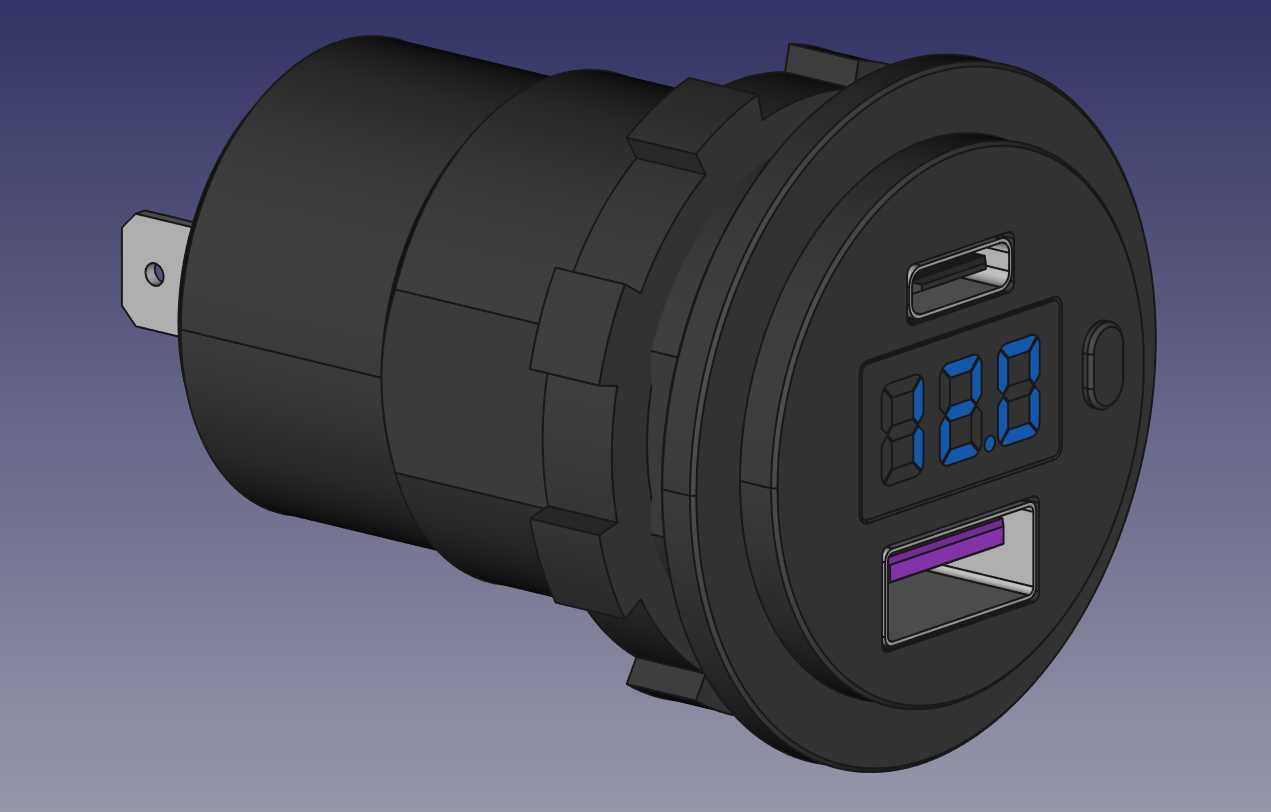

面板嵌入式带数显双口USB供电端口

　　这类面板嵌入式USB供电端口，最早是从特种车辆改装、工业设备操控面板的配套需求里衍生出来的——早先设备面板上要取5V电给外设供电，要么拖个明装的车充凸在面板外，既容易磕碰脱落，积灰后还容易出现接触不良，要么直接在面板上开孔飞线接USB母座，没有防护也没有电压监测，现场运维的时候很难判断供电回路是否正常。做这个结构设计的时候，首先要卡的就是安装边界，这类端口通用的开孔尺寸是直径28mm到30mm的圆形开孔，和常见的面板按钮、指示灯开孔规格统一，不用在面板加工的时候单独开异形孔，后端带卡扣式的防松结构，安装的时候从面板正面推入就能卡紧，不需要额外打螺丝固定，面板适配厚度从1mm到5mm都能覆盖，薄的钣金面板、厚的工程塑料操控台、

　　甚至木质的改装设备面板都能装，不会出现装上去晃荡或者卡不紧的问题。功能层面做了双输出口的配置，一个是常规的USB-A口，兼容老款的检测设备、手持终端、充电线材，另一个是Type-C口，适配现在新款的工业手持机、平板、调试用的手机等设备，不用额外转接头。正面集成的三位数码管是直显输入侧的直流电压，测量范围覆盖12V和24V两种常见的车载、工业直流供电系统，不用外接万用表就能实时看到供电电压是否在正常区间，比如车载场景下电瓶电压低于11.5V的时候就能直观看到，提醒用户及时检查电瓶状态，工业场景下也能快速判断前端供电回路有没有出现压降过大的问题。结构设计上做了前后段的阶梯轴造型，前端的法兰边压在面板正面，和面板接触的位置留了0.

　　8mm的密封胶圈安装槽，装上去之后能达到IP65级别的正面防护，面板上溅水、落灰都不会进到设备内部，适合户外作业的工程车辆、露天布设的工控设备使用。后端的接线端做了插片式接线端子，不用焊接，现场接线的时候直接把正负极线插到端子里拧紧螺丝就行，运维更换的时候拔下端子就能整个拆下来，不用重新理线。接口内部做了防反接保护，现场接线的时候哪怕正负极接反了也不会烧坏内部的降压模块，不会出现接错线直接烧设备的问题。输出端做了过流保护，单口最大输出电流支持到3A，总输出功率能到30W，足够给多数手持外设供电，不会出现插了设备带不动、电压掉得厉害的情况。建模的时候特意把卡扣的弹性变形量留够，按照常用的PA66加30%玻纤的材料特性，

　　卡扣的悬臂厚度做了1.8mm，推入的时候变形量控制在0.5mm以内，反复拆装十次以上也不会出现卡扣断裂的问题，前端面的数码管窗口做了沉台设计，外面贴透明的PC镜片，既不会刮花数码管，也能让数字显示更清晰，USB接口的位置和面板前端面齐平，插上线材之后接头不会凸出来太多，避免人员过往的时候勾到线材把接口扯坏。这类端口除了车载改装之外，现在也大量用在自动化设备的操控面板上，给调试人员的手持编程器、扫码枪临时供电，也会用在户外的储能电源面板、房车的内饰面板、游艇的操控台上面，相比明装的充电模块，嵌入式的安装方式和整个面板的视觉风格更统一，没有突兀的突出结构，清洁面板的时候也没有卫生死角，用抹布直接擦就行，不用担心水进到接口里面。设计的时候还特意考虑了散热的问题，后端的降压模块位置在壳体上留了细密的散热槽，长时间满负载输出的时候，内部的热量能通过壳体和散热槽散出去，不会因为积热导致输出功率下降或者模块烧坏，壳体的所有棱边都做了R0.5的圆角处理，安装的时候不会划手，也不会在面板上留下硬接触的压痕。
