18位公母型可插拔接线端子组件

　　在工业控制柜、分布式IO模块、小型自动化设备的内部布线场景里，接线效率和后期维护便利性一直是电气设计环节绕不开的考量点，这套18位可插拔接线组件，正是针对这类场景下的多回路快速接线需求开发的对接结构。日常做设备布线时，经常遇到柜内器件更换需要逐根拆线、接线完成后查线对位耗时久的问题，尤其是10路以上的信号回路，单根拆线再复接的过程不仅容易接错线序，还会拉长现场维护的停机时间，可插拔式的接线结构就是为了解决这类痛点，把公端和母端分别固定在两个需要对接的布线单元上，接线时预先把线压接在对应端子位上，对接时直接插合就能完成多回路的同步连接，拆换时直接拔开整个端子排，不需要逐根松动螺钉，能大幅缩减现场布线和后期维护的操作时间。

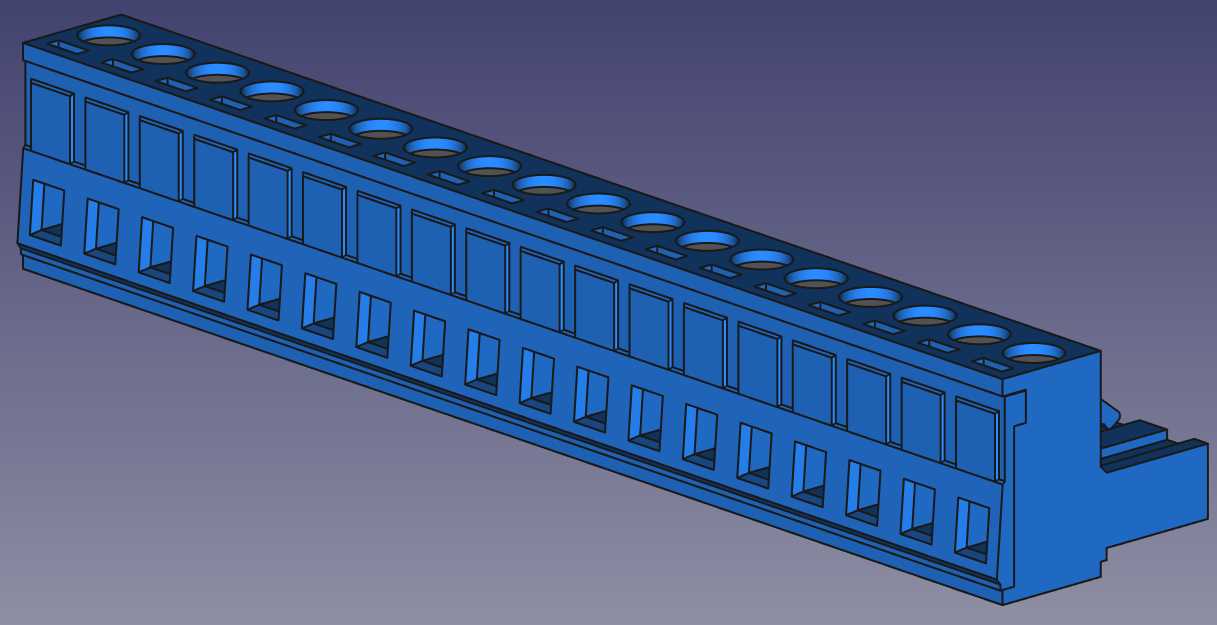

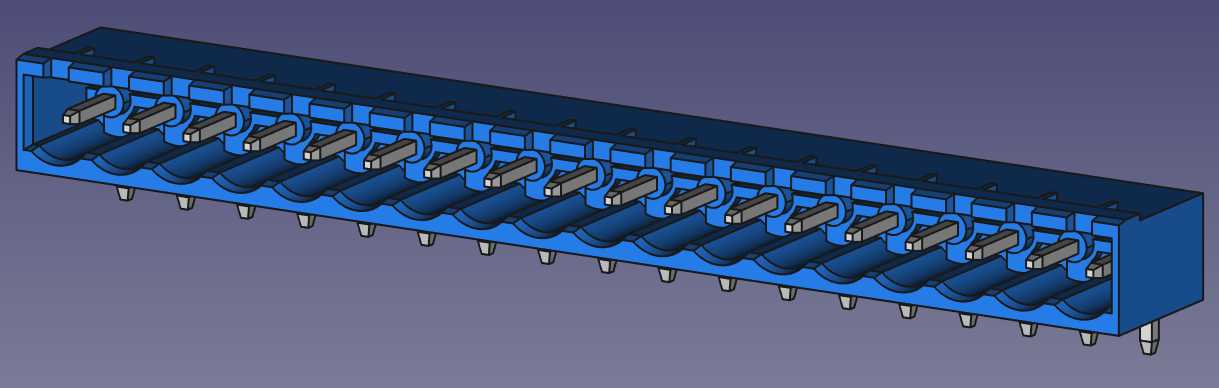

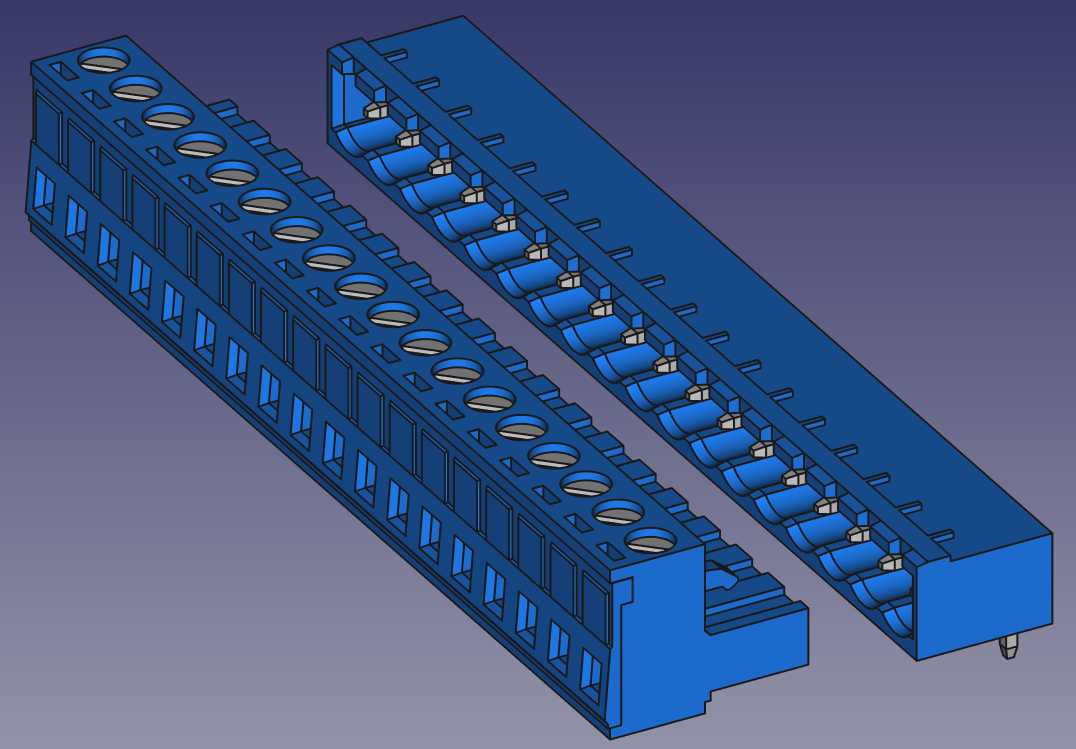

　　这套组件包含公型定位基座和母型对接基座两个配对部分，适配0.2英寸也就是5.08mm的标准螺距，这个间距是工业控制领域信号接线、小功率动力接线的通用间距规格，能兼容市面上同螺距的绝大多数接线端子配件，不需要额外调整安装孔位就能替换同规格的传统固定接线排。端子内部采用螺钉锁紧结构，内螺纹版本直接适配常规的一字或十字端子螺钉，导线剥头后插入端子孔，拧紧螺钉就能完成导线的压接固定，压接后能承受常规工业场景下的振动拉扯，不会出现导线松脱导致的信号中断或接触不良问题；直角外螺纹的版本则适配需要侧向走线的安装场景，比如安装空间纵深不足、导线需要沿安装板平面排布的场合，直角出线的结构能避免导线过度弯折，减少布线时的空间占用，也能避免导线根部长期弯折导致的线芯断裂问题。

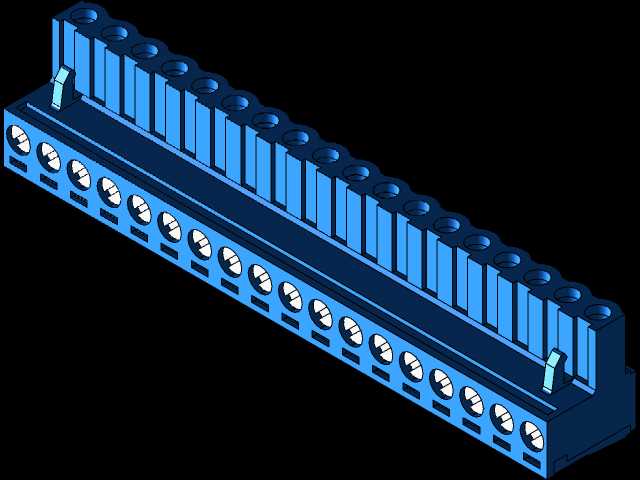

　　从结构设计的角度看，公端基座上设计了定位凸台结构，母端对应位置设置了匹配的定位凹槽，插合时凸台先进入凹槽完成导向对位，避免插合过程中端子针脚错位顶弯，同时也能保证插合后公母端子的接触片完全对齐，降低接触电阻，减少长期通电后的接头发热问题。基座整体采用绝缘工程塑料注塑成型，相邻端子位之间设置了隔离筋，能避免不同回路之间的飞弧、短路问题，绝缘性能满足常规工业低压控制回路的耐压要求。基座的安装侧设计了标准的卡扣结构，既可以卡在标准DIN导轨上完成快速固定，也可以通过基座两端的安装孔用螺钉直接固定在安装板上，适配不同的安装习惯和现场安装条件。

　　安装边界方面，这套18位组件的整体长度按照5.08mm的位距累加计算，总长度适配18回路的接线需求，安装时需要在导轨或安装板上预留对应长度的直线安装空间，公母端插合后的总纵深尺寸需要提前在柜体布局时核算，避免和柜内其他器件产生干涉；端子的接线孔适配常规的多股铜芯软线和单股硬线，能覆盖工业控制场景下绝大多数信号回路、小功率控制回路的导线线径需求，不需要额外准备特殊的压接工具，用常规的端子螺丝刀就能完成全部接线操作。在实际设备应用中，这类可插拔接线排经常用在IO模块和现场传感器的对接、控制柜门板器件和柜内主控回路的对接、可抽拉式设备模块的电气连接等场景，不需要在设备组装或维护时逐根梳理线序，只要把公母端的对应位置做好标记，插合就能完成全部回路的连接，能有效降低接线错误率，提升批量组装时的布线效率。
