公制英制双刻度三角直角定位靠尺

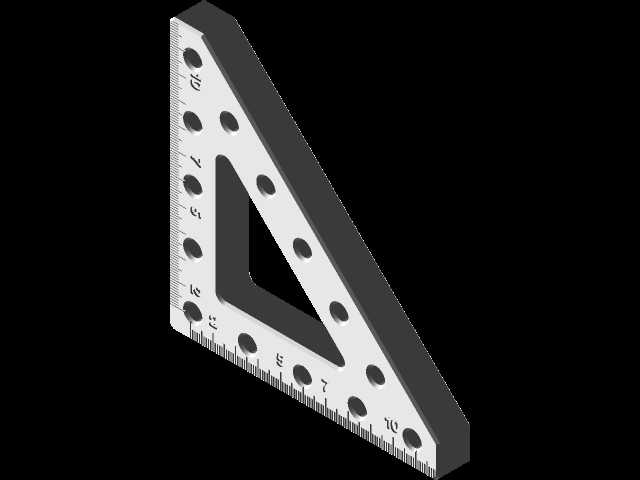

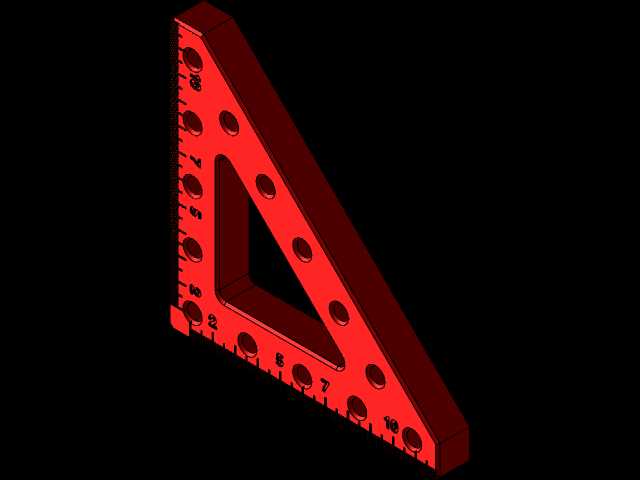

　　这款三角定位靠尺的设计初衷，是解决现场加工、装配、划线作业中直角定位基准反复校准、小尺寸工件夹持对位效率低的痛点，日常在钳工台划线、木工板材拼接、3D打印工件后处理定位、小型钣金折弯对位场景中都能用到。从结构上看，主体采用直角三角形镂空框架结构，镂空设计一方面降低了整体自重，长时间手持操作不会产生明显的负重感，另一方面也方便作业时观察靠尺下方的工件表面，避免刻度对齐时被尺身遮挡视线，直角边的内侧和外侧都做了高精度的直边处理，垂直度公差控制在0.1mm每100mm长度范围内，能够满足常规金工、木工的定位精度要求。尺身两条直角边都集成了刻度标识，同时覆盖公制与英制两种刻度体系，公制刻度最小分度值为1mm，

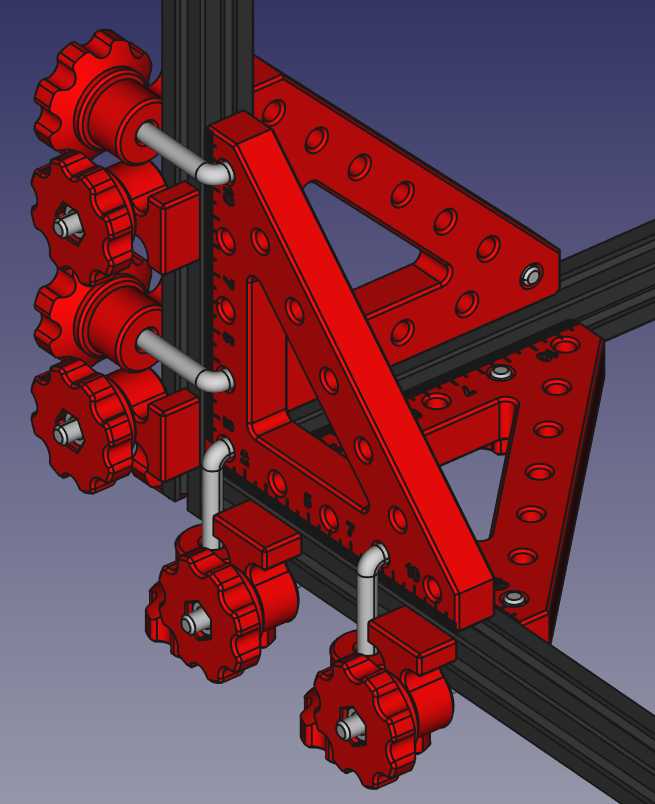

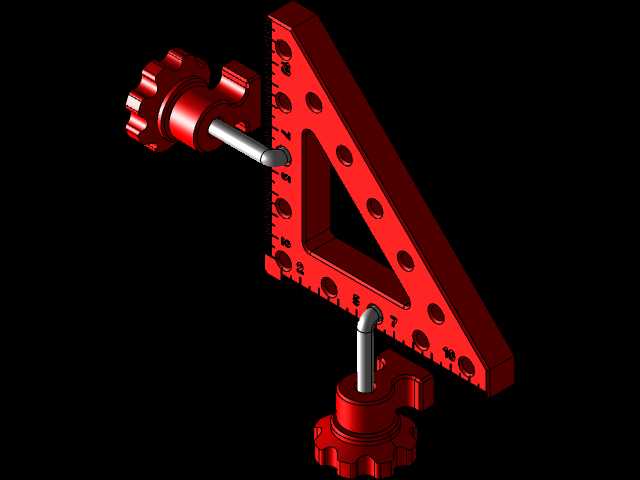

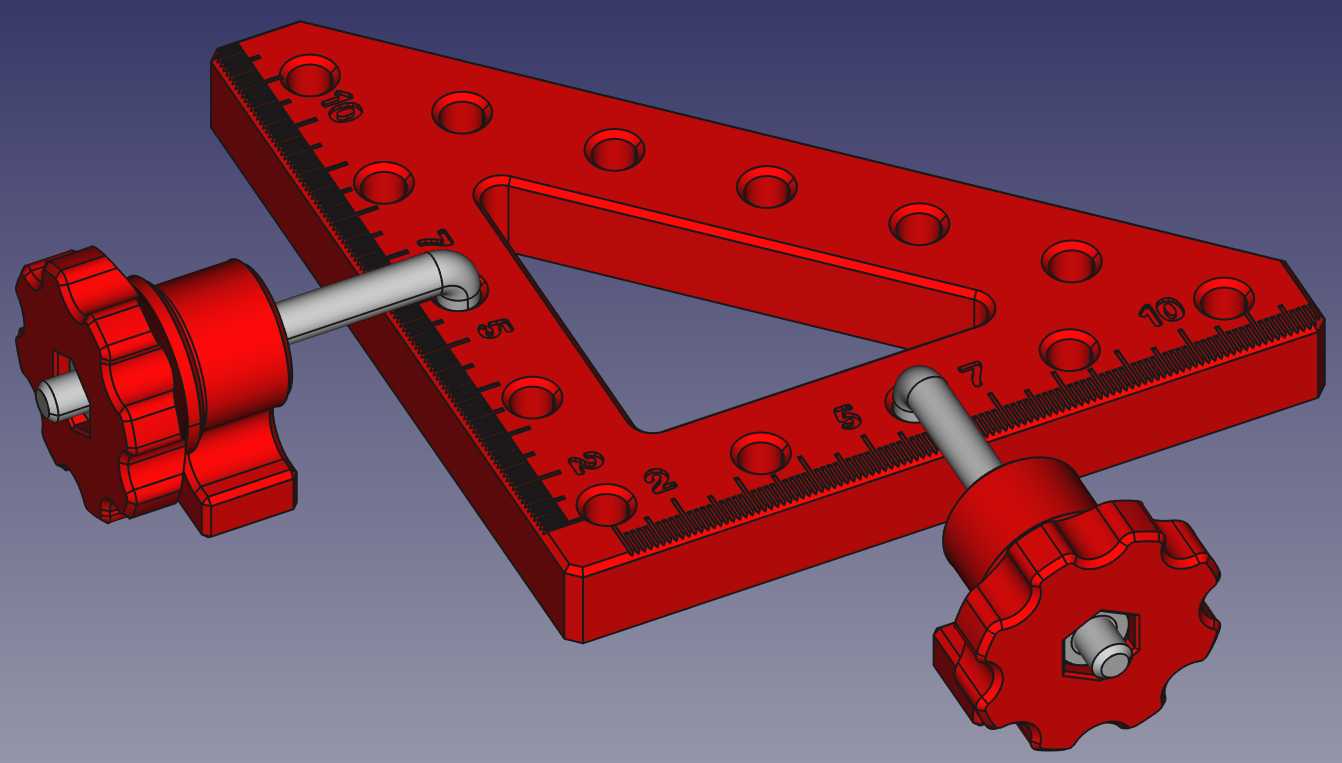

　　英制刻度最小分度值为1/16英寸，不需要额外换算就能适配不同来源的加工图纸，不管是对接公制设备的加工参数，还是适配进口工装的英制尺寸要求，都能直接读取数值，减少换算带来的人为误差。尺身上沿长度方向均匀排布了多组安装孔位，这些孔位一方面可以用来安装配套的滑动夹持组件，也就是图中配套的两个带旋钮的锁紧滑座，滑座可以沿着尺身的直角边任意滑动调整位置，旋钮拧紧后就能将滑座锁定在尺身的任意刻度位置，两个滑座配合尺身的直角边，可以形成两个方向的可调定位挡边，针对不同尺寸的工件，不需要额外搭配垫块就能快速完成定位，比如在给小型型材划线时，可以将一个滑座锁定在对应长度刻度位置，工件一端抵靠滑座，直角边贴紧尺身，就能直接划出垂直于端面的定位线，

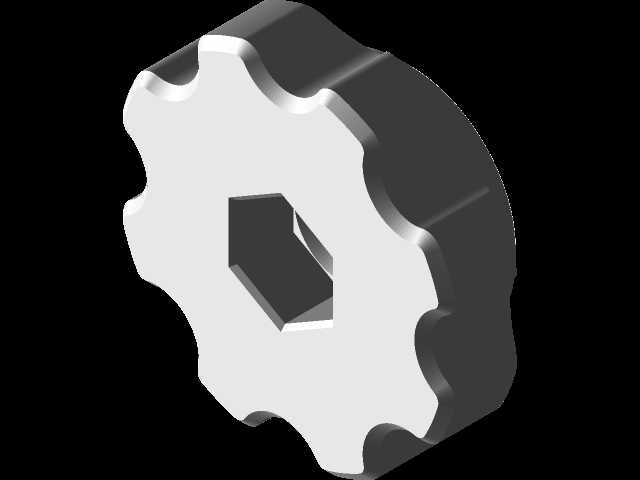

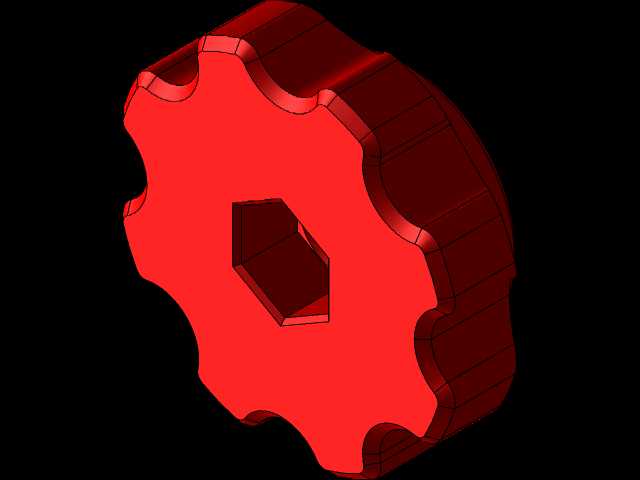

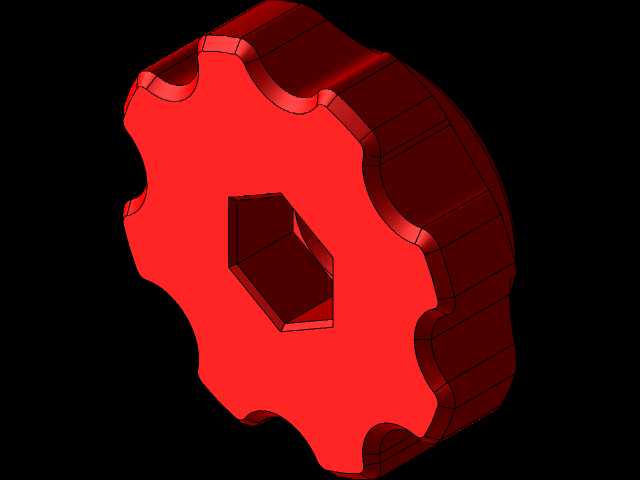

　　不需要反复用直角尺对齐。这些安装孔位也可以用来将靠尺整体固定在工作台面、工装夹具基板上，通过螺栓穿过孔位锁紧后，靠尺就能作为固定的直角基准座使用，适合批量工件的重复定位作业，比如批量加工小型零件时，一次校准固定靠尺后，后续工件只需要贴紧两个定位边就能完成装夹定位，不需要每一件都打表校准直角，能大幅提升批量作业的效率。配套的锁紧旋钮采用了大直径的滚花设计，不需要借助扳手等工具，徒手就能拧紧锁死，旋钮的螺杆端部做了平头处理，锁紧时不会压伤工件表面，滑座和尺身的配合面做了间隙适配，滑动时顺畅无卡滞，锁紧后不会出现滑座偏移、窜动的情况，保证定位的可靠性。尺身的边角位置都做了倒圆角处理，没有尖锐的毛刺棱角，日常取放、操作时不会划伤手部，尺身的厚度设计兼顾了刚性和便携性，靠在工件侧面时不会因为受力产生明显的形变，整体尺寸控制在150mm直角边长度，既可以满足小型工件的定位测量需求，也能放进常规的工具包中携带，适合外出上门维修、现场装配作业时随身携带使用。在实际使用场景中，这款靠尺可以替代传统的直角尺、挡块、压板的组合工装，比如在木工做90度相框拼接、抽屉箱体组装时，将靠尺卡在板材的直角位置，调整滑座抵紧两块板材，就能临时固定板材的直角位置，方便打钉、涂胶作业，不需要额外的人员帮忙扶稳板材；在钳工划线作业中，针对小型毛坯件的直角基准找正，靠尺贴紧毛坯的一个基准面，滑座调整到对应尺寸后锁紧，高度尺靠着尺身移动就能划出平行、垂直的基准线，

　　比单用直角尺配合划线盘的效率提升不少；在3D打印工件的后处理环节，比如需要给打印件打磨直角边、钻孔定位时，靠尺可以快速找到工件的直角基准，调整滑座确定钻孔的位置尺寸，不需要反复测量找正。设计过程中特意规避了传统三角尺功能单一的问题，没有将产品局限在单纯的测量划线功能上，通过可滑动的锁紧组件拓展了夹持、临时固定、可调定位挡块的功能，让单一工具能够覆盖多道工序的使用需求，减少作业时工具更换的频次，同时双刻度的设计也考虑到了不同行业使用者的习惯，不管是习惯公制单位的机械加工从业者，还是常用英制单位的外贸加工、DIY爱好者，都能直接上手使用，不需要额外适应刻度体系。尺身的安装孔位采用等间距排布，孔位间距经过统一设计，也方便使用者根据自己的实际需求加装定制的辅助配件，比如加装挡片、定位销、磁吸座等配件，拓展更多的使用场景，比如加装磁吸座后可以直接吸附在铁质工作台、钣金工件表面，不需要螺栓固定就能快速搭建临时定位基准，适合临时作业的快速装夹需求。
