电动代步车霍尔效应油门制动脚踏结构

　　日常接触轻型电动两轮、三轮代步车的结构设计时，脚踏操控单元的人机适配性、信号输出稳定性一直是容易被忽略却直接影响骑行安全的核心部件，这款霍尔效应式脚踏整合了加速与制动触发功能，区别于传统拉索式机械操控结构，采用非接触式霍尔感应原理输出控制信号，从根源上避免了机械拉索长期使用后的磨损松旷、行程偏移问题，适配多数采用电控系统的轻型电动代步车型。

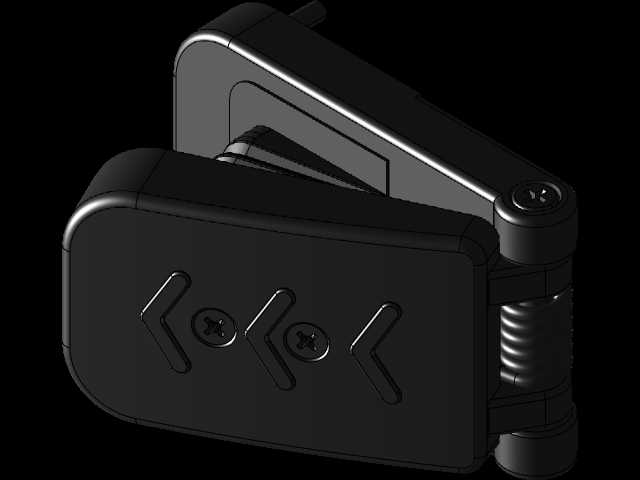

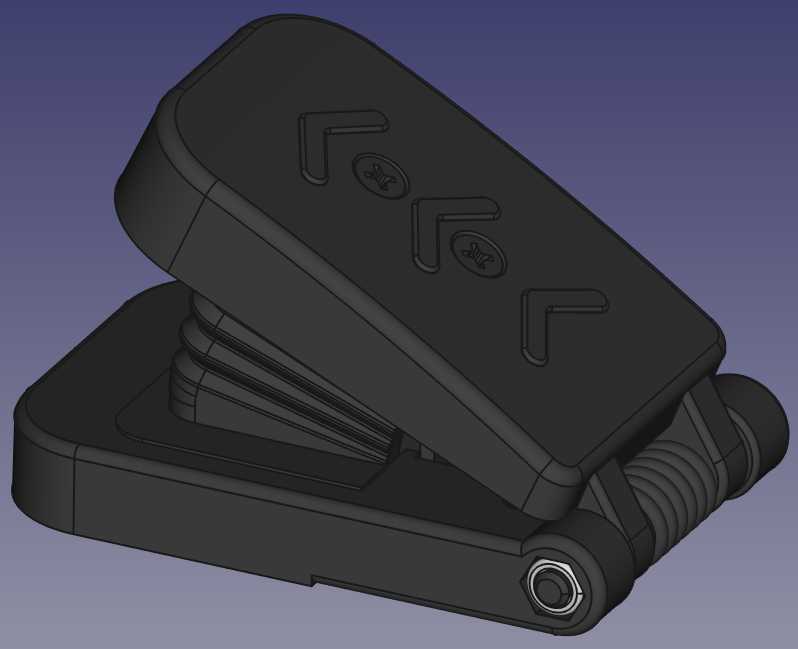

　　从实际装车场景来看，这类脚踏通常安装在驾乘人员脚部自然放置的座舱前部区域，安装底座预留了标准的紧固件过孔，可直接固定在车身前部的钣金或注塑安装支架上，不需要额外设计复杂的转接结构，安装面的平整度要求控制在0.2mm以内，避免长期踩踏受力后出现底座形变导致的感应信号偏差。整体外形采用低趴楔形结构，踩踏面做了三段式的防滑凸起标识，分别对应加速行程起始、中段、制动触发三个位置，脚部不需要大幅度移动即可完成从加速到制动的操作切换，符合日常骑行时的脚部动作习惯，长时间操控也不容易产生脚部疲劳。

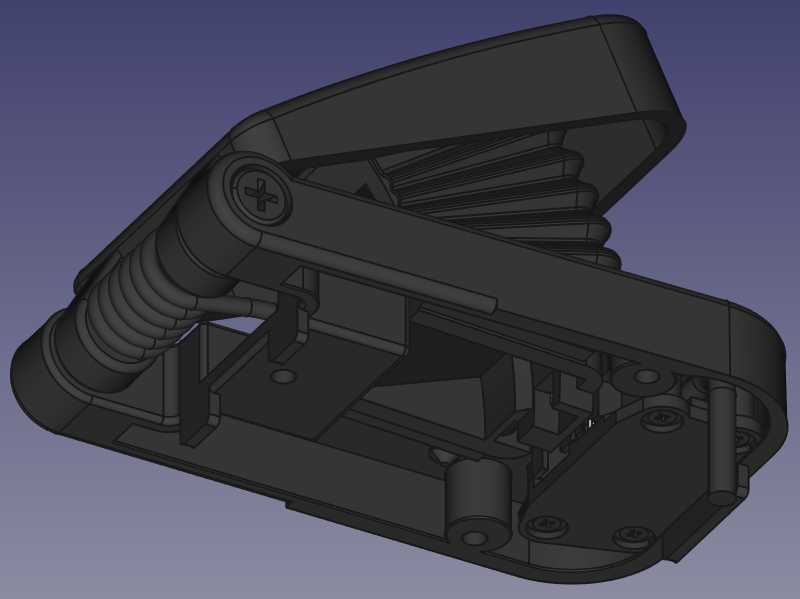

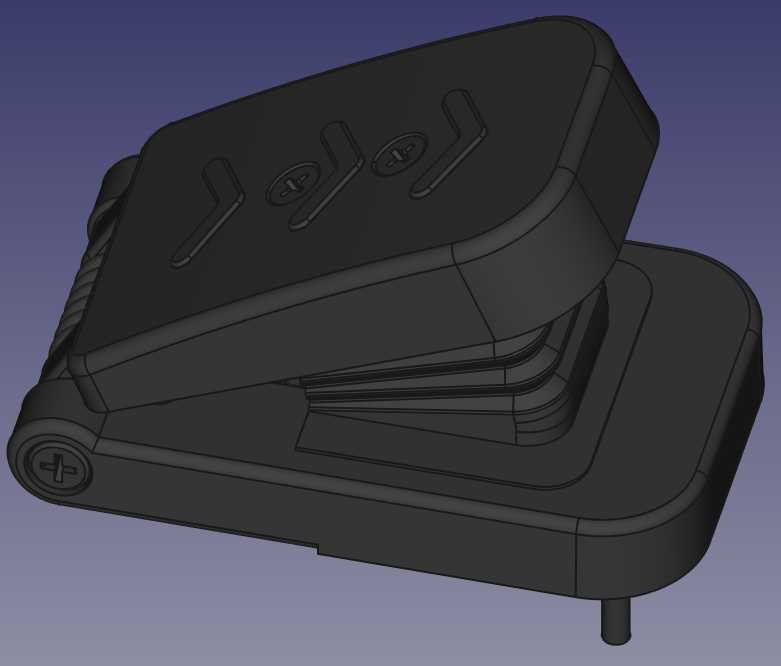

　　设计层面上，这款脚踏采用分层铰接结构，底座与上踏板之间通过侧边的铰接轴连接，铰接位置内置了复位弹性结构，踩踏力度控制在15N-25N区间，既不会因为力度过轻导致误触，也不会因为力度过重增加操控负担。内部的霍尔感应元件布置在铰接轴侧方的密封腔体内，与外部的踩踏结构完全隔离，可阻挡日常骑行时的泥水、灰尘侵入感应区域，防护等级可满足户外代步车的使用需求，避免恶劣天气下出现信号失灵的问题。踏板的踩踏行程控制在30mm以内，其中前20mm行程对应加速信号的线性输出，后10mm行程触发行程开关输出制动信号，信号输出曲线做了平缓化处理，起步阶段的信号增益较低，避免起步窜动，中后段信号线性提升，满足匀速行驶和提速需求，制动触发位置设置了明显的触感反馈点，脚部可以清晰感知到制动触发的临界点，不需要低头查看即可完成操作。

　　从安装边界来看，这款脚踏的整体宽度控制在120mm，长度180mm，闭合状态下整体高度不超过45mm，不会占用过多的座舱脚部空间，底座的安装孔位间距为100mm，适配多数现有轻型电动车的安装孔位标准，可直接替换传统的拉索式油门踏板和独立制动踏板，减少整车的部件数量，简化整车布线结构。踏板的上表面采用磨砂防滑纹理设计，即使鞋底沾有雨水或泥沙也能保证足够的摩擦力，不会出现打滑情况，铰接位置的转轴采用耐磨自润滑材质，长期往复踩踏也不会出现卡顿、异响问题，设计寿命可满足百万次以上的踩踏循环，覆盖整车的全生命周期使用需求。

　　在实际选型适配时，需要注意这款脚踏的信号输出为标准的霍尔电压信号，可直接匹配多数主流的电动车控制器，不需要额外加装信号转换模块，制动触发信号为开关量输出，可直接对接整车的制动断电回路，踩下制动行程时自动切断动力输出，保证制动安全。不同于传统的悬吊式踏板，这种地板式安装的脚踏结构，脚部可以自然搭在踏板表面，长途骑行时脚部可以得到部分支撑，降低操控疲劳感，尤其适合低速电动代步车、电动休闲三轮车这类需要长时间保持骑行姿态的车型。结构设计上所有的棱角位置都做了圆角过渡处理，避免磕碰划伤，外部壳体采用高强度工程塑料材质，兼顾韧性和抗冲击性能，即使受到轻微撞击也不会出现碎裂问题，材质本身耐紫外线老化，长期户外暴晒也不会出现明显的材质脆化、褪色问题。
