带传动齿结构的自行车轮圈三维结构

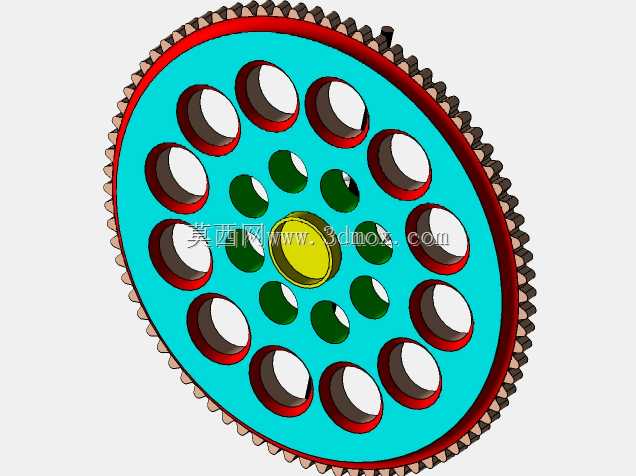

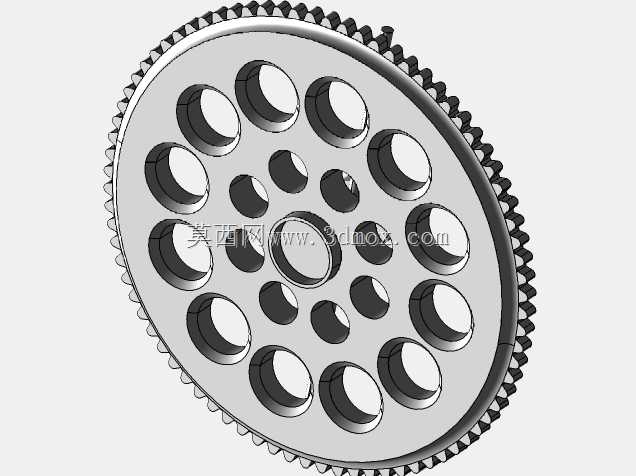

　　日常接触的民用代步自行车、场地特技自行车的轮组系统里，轮圈是连接外胎、辐条、花鼓核心的承载构件，这款带外缘传动齿的轮圈结构，跳出了传统自行车轮仅靠辐条张紧承载、靠花鼓内置棘轮传动的常规设计，把传动齿直接集成在轮圈外缘，适配部分无链条传动的特种自行车、模块化拼装的玩具级骑行装置，也可作为小型人力驱动游乐设备的行走轮构件使用。从实际使用场景来看，这类集成传动齿的轮圈不需要额外装配飞轮、链条等传动构件，直接通过外缘齿形和配套的驱动齿轮啮合传递扭矩，省去了链条张紧、变速调校的环节，在结构紧凑的折叠代步车、儿童玩具脚踏车、室内骑行训练装置上，能大幅简化整体装配流程，减少外露传动构件带来的夹卷安全隐患。从结构设计逻辑来看，这款轮圈采用三层复合式的结构布局，最外侧是等距排布的渐开线齿形，齿顶做了小圆弧倒角处理，避免啮合传动过程中出现齿尖卡滞、应力集中断裂的问题，齿根位置预留了0.2mm的装配间隙，和标准模数的驱动齿轮啮合时侧隙控制在合理范围，不会出现传动空程过大或者啮合过紧卡滞的情况。齿形内侧是轮辋主体，轮辋的截面采用U型槽设计，槽宽适配常规尺寸的充气橡胶外胎或者实心橡塑轮胎，槽壁上预留了均匀分布的胎边卡位，轮胎装配后不会在轮辋内出现周向滑动，即使急加速或者紧急制动的工况下，胎边也不会从轮辋槽内脱出。轮辋往中心延伸的辐板部分，没有采用传统轮圈的辐条穿孔搭配钢丝辐条的结构，而是做了一体化的盘式辐板，辐板上均匀排布了两层圆形镂空，

　　外层的大尺寸镂空沿周向等距分布12个，内层的小尺寸镂空同样沿周向等距分布12个，两层镂空交错排布，在保证辐板整体结构强度的前提下，尽可能削减轮圈的整体重量，镂空的孔边缘都做了翻边加强处理，避免镂空位置在承受径向载荷时出现应力开裂。辐板中心是轮毂安装位，中心孔做了阶梯式的定位结构，大直径的阶梯面用来贴合花鼓的法兰端面，小直径的中心孔和花鼓的轴径采用过渡配合，保证轮圈转动时的同轴度，中心孔周围预留了三个均匀分布的螺丝安装孔，可以直接通过紧固件把轮圈和花鼓主体锁固在一起，不需要传统轮圈的辐条编圈、调圈工序，装配完成后轮圈的端面跳动、径向跳动都能控制在很小的范围内，后期使用过程中也不会出现辐条松动导致的轮圈偏摆问题。从安装边界尺寸来看，

　　这款轮圈的外缘齿顶圆直径适配12寸规格的小型自行车轮组，轮辋的U型槽深度可以容纳截面直径30mm以内的轮胎，中心安装孔的轴距适配直径12mm的标准花鼓轴，辐板上的镂空开孔直径控制在不超过辐板宽度的三分之二，保证径向载荷下的抗弯强度，传动齿的模数选用1.5模，和配套驱动齿轮啮合时的重合度大于1.2，传动过程中不会出现断齿、跳齿的问题。实际工况下，这款轮圈承受的载荷主要来自三个方向，首先是垂直方向的人体重量载荷，一体化辐板的结构比传统钢丝辐条轮的承载刚性更高，在承受100kg以内的垂直静载荷时，辐板的最大变形量不超过0.5mm，不会出现轮圈触碰到车架叉脚的问题；其次是传动过程中的周向扭矩载荷，外缘的传动齿和辐板为一体化结构，

　　扭矩传递路径从齿形直接通过辐板传递到中心轮毂，没有传统链条传动中辐条受力不均的问题，传递扭矩时的结构损耗更小；最后是转向过程中的侧向载荷，盘式辐板的侧向刚性远高于钢丝辐条结构，快速转向时轮圈的侧向变形量极小，骑行过程中的指向性更好，不会出现轮圈侧向偏摆导致的骑行晃动感。在设计过程中，特意对辐板的镂空排布做了动平衡优化，两层镂空的重量分布沿中心轴对称，轮圈整体的动平衡量控制在5g·cm以内，高速转动时不会出现明显的振动，不需要额外加装平衡块就能满足平稳转动的要求。齿形部分的硬度匹配也做了考量，轮圈主体采用硬质工程塑料或者压铸铝合金材质时，齿面的硬度和配套的尼龙驱动齿轮匹配，长期啮合传动的磨损量极小，正常使用场景下的使用寿命能达到数千小时，不需要频繁更换轮圈构件。和传统自行车轮圈相比，这款集成传动齿的一体化轮圈省去了编圈、调圈的复杂装配工序，零部件数量更少，后期维护成本更低，除了应用在特种自行车、小型人力代步设备上，也可以作为小型机械的行走轮、传动轮使用，适配需要紧凑传动结构的低速行走场景。
