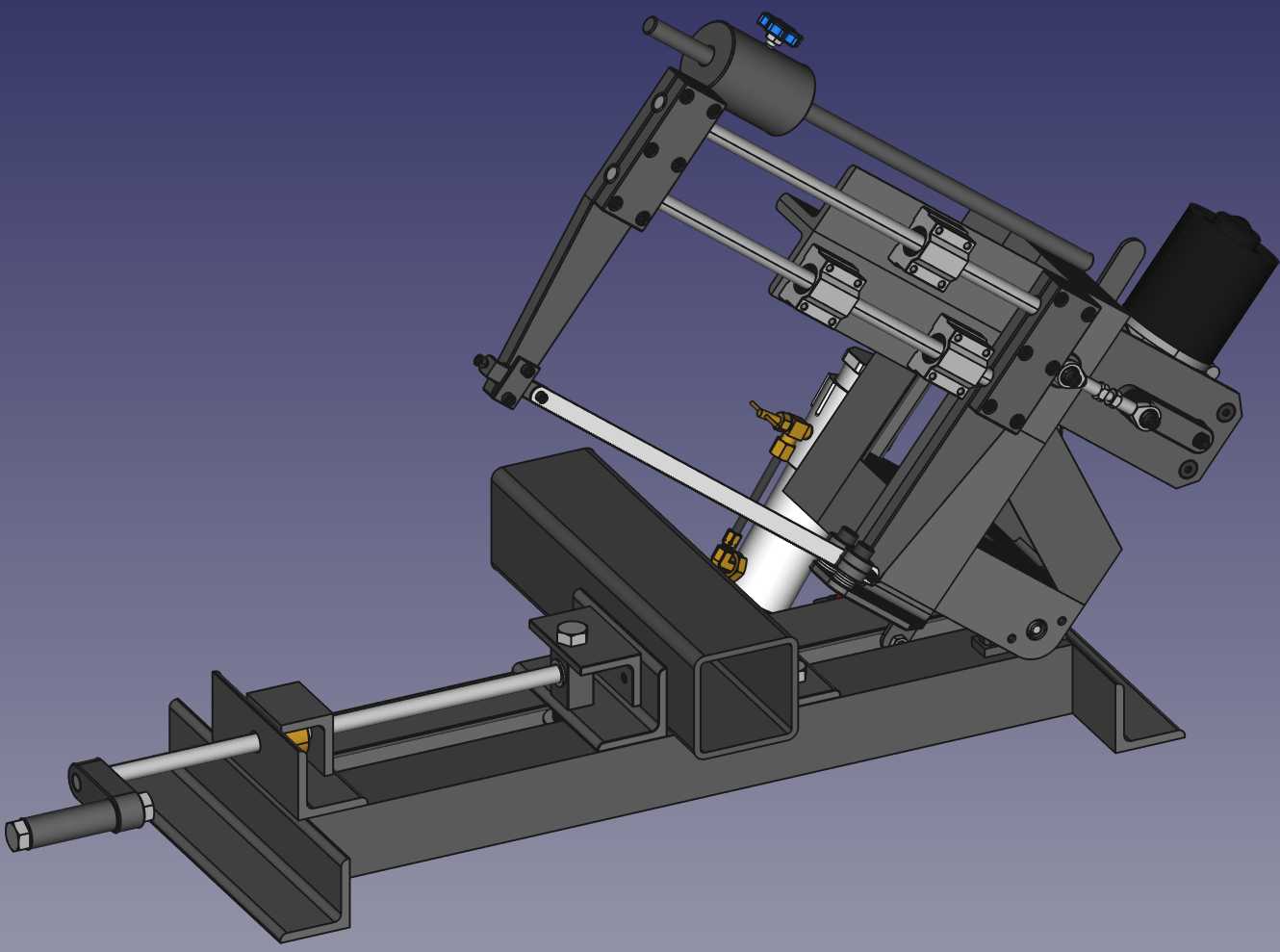

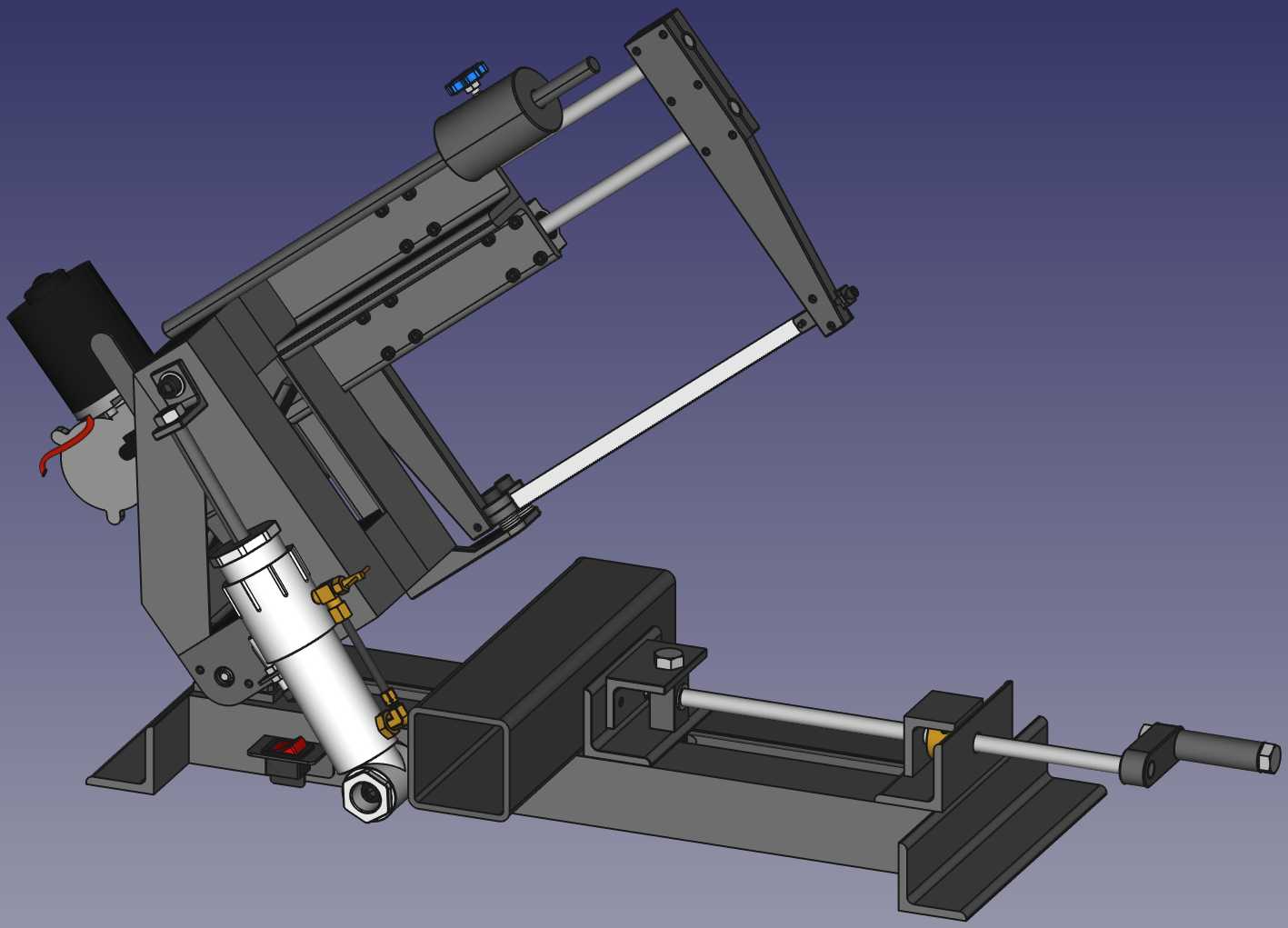

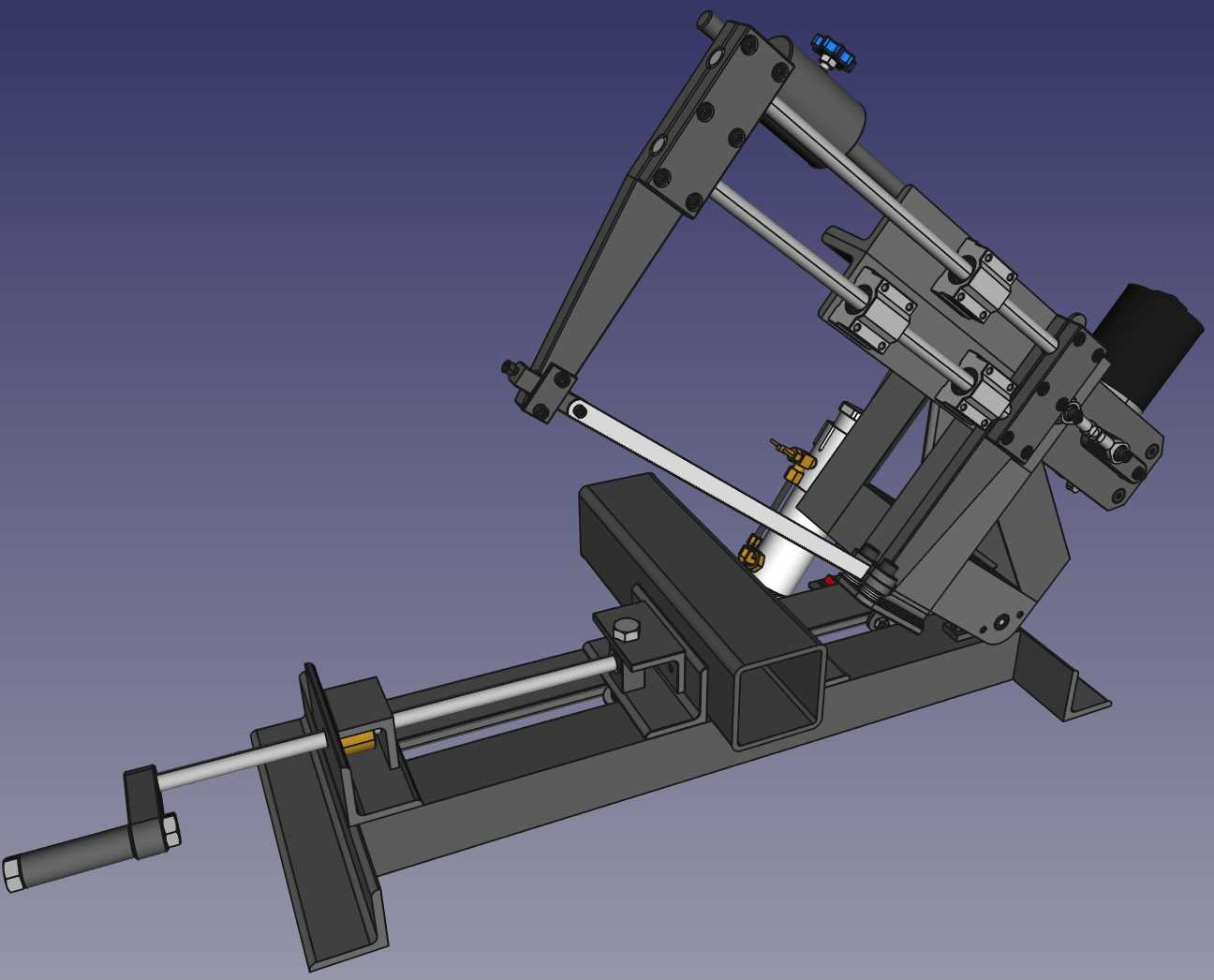

自制蜗轮传动式金属切割电动带锯结构

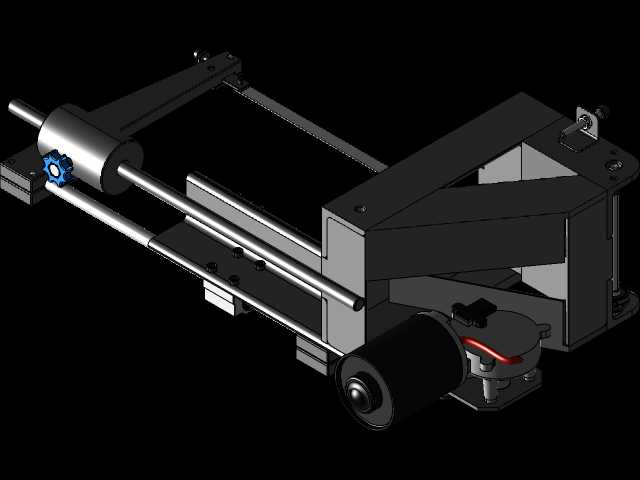

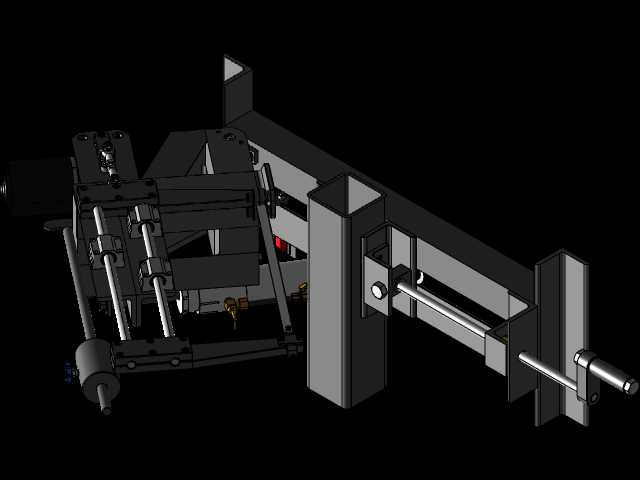

　　这款DIY电动钢锯主要面向小型机加工工坊、家庭维修作业、模型制作场景下的小尺寸金属型材下料需求，可完成方管、角铁、圆钢等常见黑色金属的定长切断作业，相比手持角磨机切割，具备进给稳定、切口平直、毛刺量小的优势，能降低操作人员手持打磨工具的劳动强度，也可减少切割过程中砂轮片碎裂的安全隐患。设备的锯切进给采用摆臂式结构，核心传动选用蜗轮减速电机直驱锯轮，蜗轮副本身具备大减速比、自锁性强的特性，无需额外添加制动结构即可在停机时锁定锯架位置，避免锯架意外下落造成的安全风险；导向部分采用12mm规格的线性轴承配套光轴作为导轨副，相比普通滑动导套，线性轴承的滚动摩擦阻力更小，锯架进给过程无卡顿，能保证锯条运行时的直线度，减少锯条偏折断带的概率。

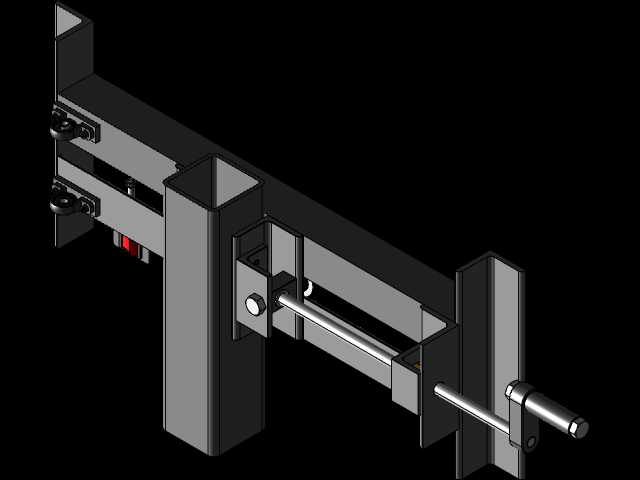

　　设计过程中大量采用标准2×2×1/4英寸规格的角材作为机架主体，所有角材连接部位均采用45度角度切割拼接，无需复杂的折弯或铸造成型工序，普通爱好者使用基础的角磨机、台钻设备即可完成机架的加工制作，大幅降低了自制的加工门槛。锯架的快速移位采用半螺母结构，当需要快速抬起锯架更换工件或者调整初始锯切位置时，只需扳动半螺母的开合手柄，即可断开进给丝杠与螺母的啮合，直接手动推拉锯架到达目标位置，到位后闭合半螺母即可恢复丝杠进给的传动链，相比全程旋转丝杠调整位置的结构，能节省70%以上的空行程调整时间。锯切过程的进给阻尼采用自制单向液压阻尼缸，缸体部分采用PVC材料填充密封件制作，活塞结构采用3D打印成型，

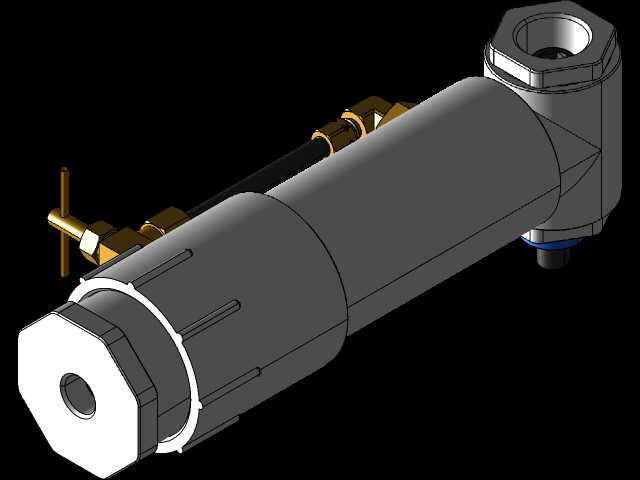

　　阻尼缸的单向阀结构可实现锯架下压进给时提供稳定的阻尼力，避免靠锯架自重进给时出现进给量突增导致锯条崩齿的问题，而抬升锯架时阻尼缸无阻力，可快速完成回程动作。从安装边界来看，设备整体采用卧式布局，底部机架为矩形方管焊接结构，占地面积约为0.8平方米，可直接放置在常规工作台面上使用，无需额外打地脚螺栓固定；锯架的最大摆角可满足120mm直径圆钢或者100×100mm方管的锯切需求，进料方向无额外遮挡，可支持长度超过1米的长型材贯穿进料，适配小批量多规格的下料作业需求。锯条的张紧机构采用螺杆调节结构，布置在从动锯轮的侧方，调节时只需旋转张紧螺杆即可调整从动轮的位置，改变锯条的张紧度，适配不同长度规格的标准带锯条，

　　更换锯条时无需拆解其他机架结构，单人即可在3分钟内完成锯条更换作业。设备的进给丝杠采用梯形螺纹，具备一定的自锁性能，配合阻尼缸的阻力，可实现匀速进给，锯切不同硬度的金属材料时，可通过调整阻尼缸的调节阀改变进给速度，锯切低碳钢时进给速度控制在每分钟20毫米左右即可保证锯条寿命，锯切铝合金等软质金属时可适当提高进给速度。整个设备的所有传动部件均做了外露防护设计的预留，可后期加装金属防护罩覆盖锯轮与传动带部位，避免切屑飞溅或者衣物卷入传动部件，符合小型加工设备的安全设计要求。
