AT24C256存储模块带排针结构设计

　　在嵌入式开发、工业控制板卡扩展、小型智能设备参数存储的场景里，这类非易失性存储扩展模块是很常见的配套组件，核心作用是在主控芯片自带存储容量不足、需要掉电保存运行参数、校准数据、用户配置信息的时候，提供稳定可靠的串行存储扩展能力，不需要占用主控过多的IO资源，通过I2C总线就能完成读写交互，适配绝大多数8位、32位微控制器的硬件接口规范。

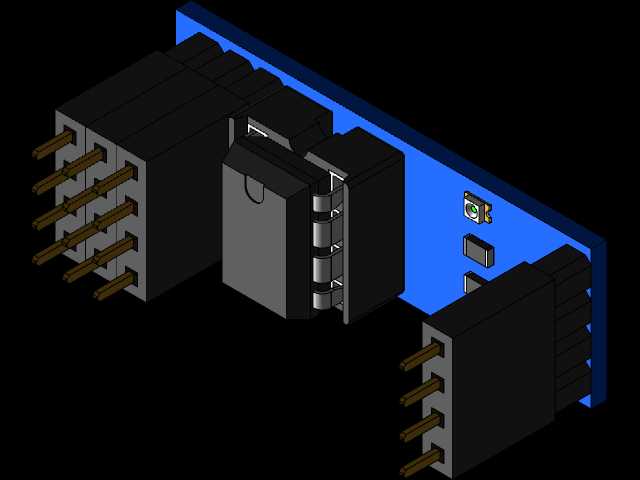

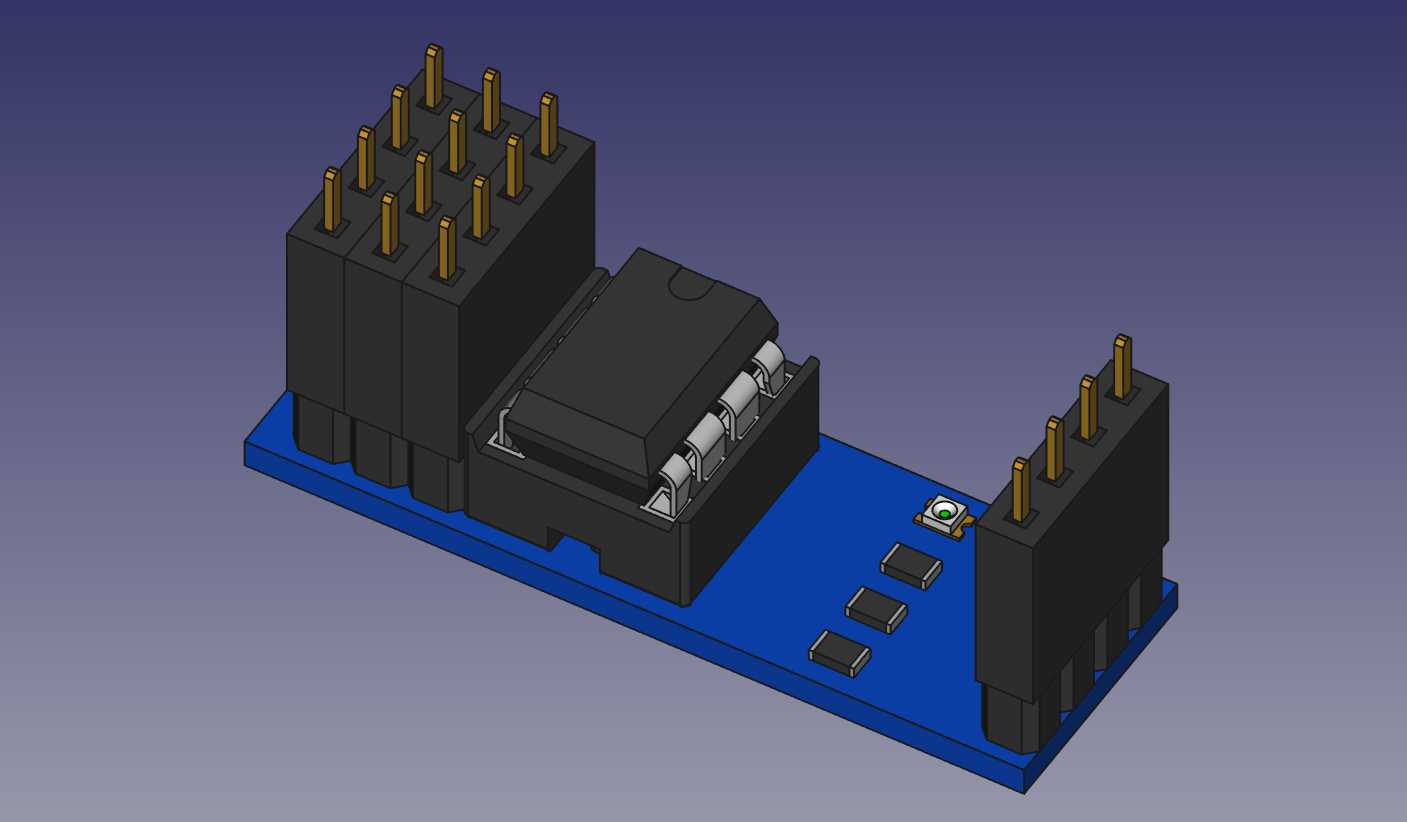

　　从实际使用的需求出发，这个模块的设计首先考虑了两种安装适配场景：一种是直接通过板载排针插接到标准面包板、通用开发板的排母座上，做快速原型验证、功能调试使用，排针的间距严格遵循2.54mm标准间距，和市面通用的洞洞板、开发板扩展座尺寸完全匹配，插装后不会出现引脚错位、干涉的问题；另一种是不带安装插座的版本，可以直接通过焊线的方式集成到定制化的控制板内部，省去排针的高度占用，适配内部空间紧凑的成品设备安装需求，两种版本的PCB核心走线、元件布局完全一致，只是在焊接工序上选择是否装配排针接插件，减少了重复设计的工作量。

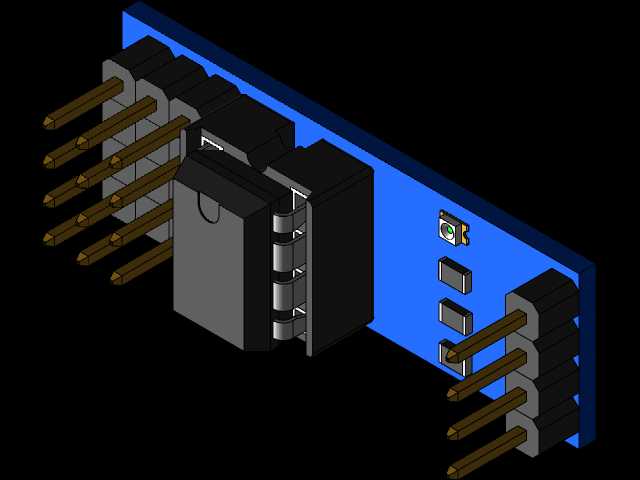

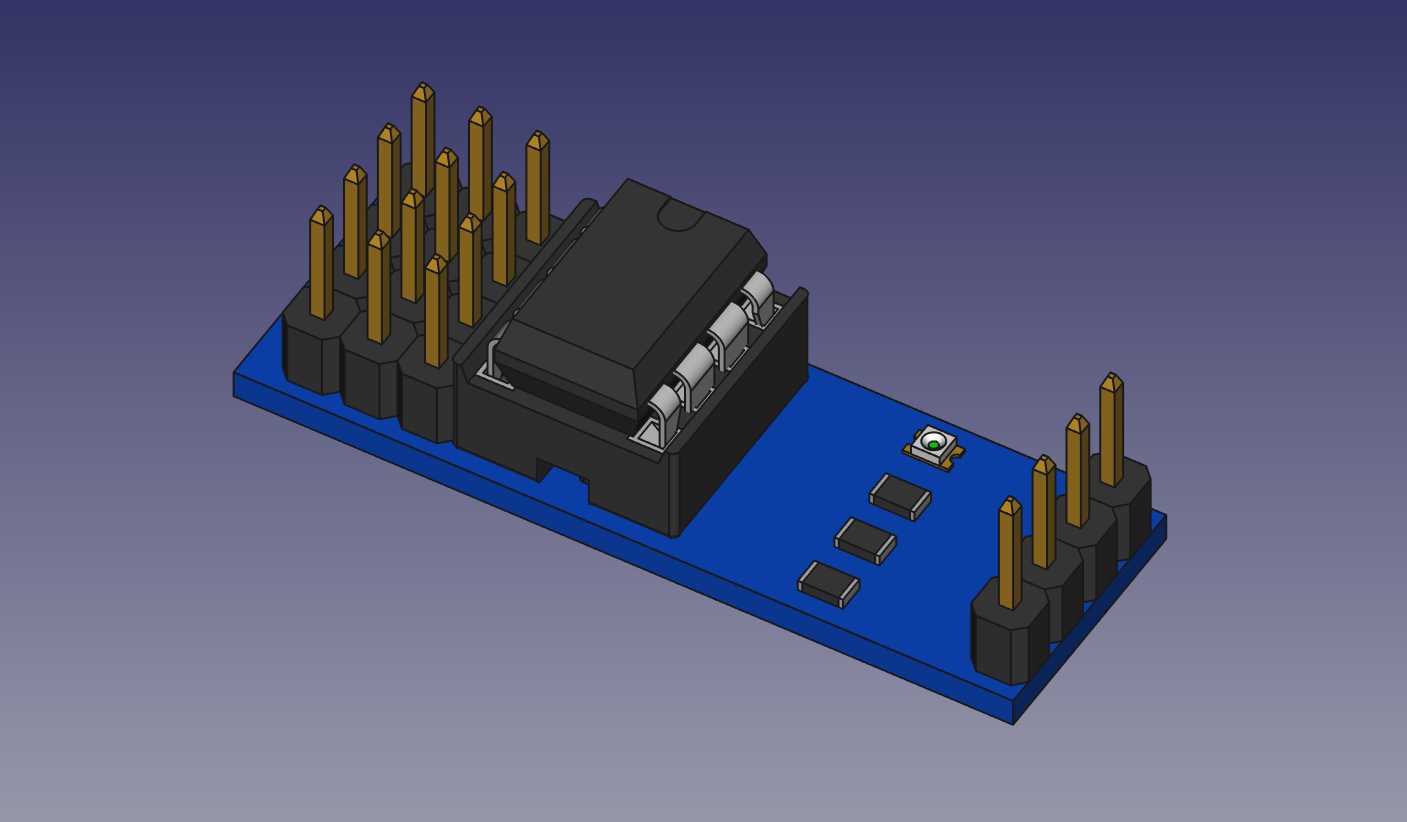

　　PCB基板采用蓝色阻焊工艺，板型为规则矩形，元件布局上把存储芯片放置在板卡靠近中心的位置，周边配套的上拉电阻、电源指示元件排布在芯片侧边，不会和排针的安装空间产生干涉，排针分为两组布置在板卡的两个对边，分别对应电源、I2C总线、写保护、地址选择引脚，引脚定义顺序兼容市面主流的同类型存储模块，开发者不需要重新查阅手册改接线，就能直接替换原有模块使用。芯片采用SOP封装的贴片焊接工艺，和PCB之间的焊接预留了足够的焊盘尺寸，手工焊接或者回流焊加工都能保证焊接可靠性，不会出现连锡、虚焊的工艺问题。

　　安装边界上，带排针的版本整体高度由排针长度和芯片本体高度共同决定，排针露出PCB板面的高度为标准的11mm左右，芯片本体最高点距离PCB板面的高度不超过5mm，所以整体最高处为排针顶端，在叠层安装或者插接到开发板上的时候，上方预留3mm的安全间隙就不会和其他板卡产生碰撞；板卡的长宽尺寸控制在小型化范围内，宽度刚好覆盖两组排针的安装宽度，长度方向预留了元件排布的余量，不会因为尺寸过大占用过多的安装空间，在小型物联网终端、传感器节点、工业控制采集模块这类空间受限的设备里也能顺利安装。

　　功能设计上，模块预留了写保护引脚的硬件连接位，需要的时候可以通过拉高该引脚实现存储区域的写保护，防止误操作改写存储的关键参数；地址选择引脚也全部引出到排针上，同一条I2C总线上最多可以挂载8个同类型模块，扩展更大的存储容量，满足多组参数分区存储的使用需求。电源部分的走线做了加宽处理，芯片的电源引脚就近布置了滤波电容，减少电源纹波对芯片读写稳定性的影响，在工业现场存在电磁干扰的环境下也能保证数据读写的可靠性，不会出现数据丢包、存储错误的问题。

　　从结构设计的细节来看，PCB的四个角做了轻微的圆角处理，避免尖锐的板边在安装过程中划伤绝缘层或者操作人员的手部，所有贴片元件的焊盘都按照行业通用的工艺规范设计，元件之间的间距满足自动贴片机的加工要求，不需要做特殊的工艺调整就能批量生产。排针的底座采用黑色耐高温塑料材质，过回流焊的时候不会出现变形、融化的问题，排针的金属部分采用镀金处理，抗氧化能力强，多次插拔之后也能保证接触可靠，不会出现接触电阻过大导致的通信故障。
