桌面级PCB数控钻孔铣削加工设备结构

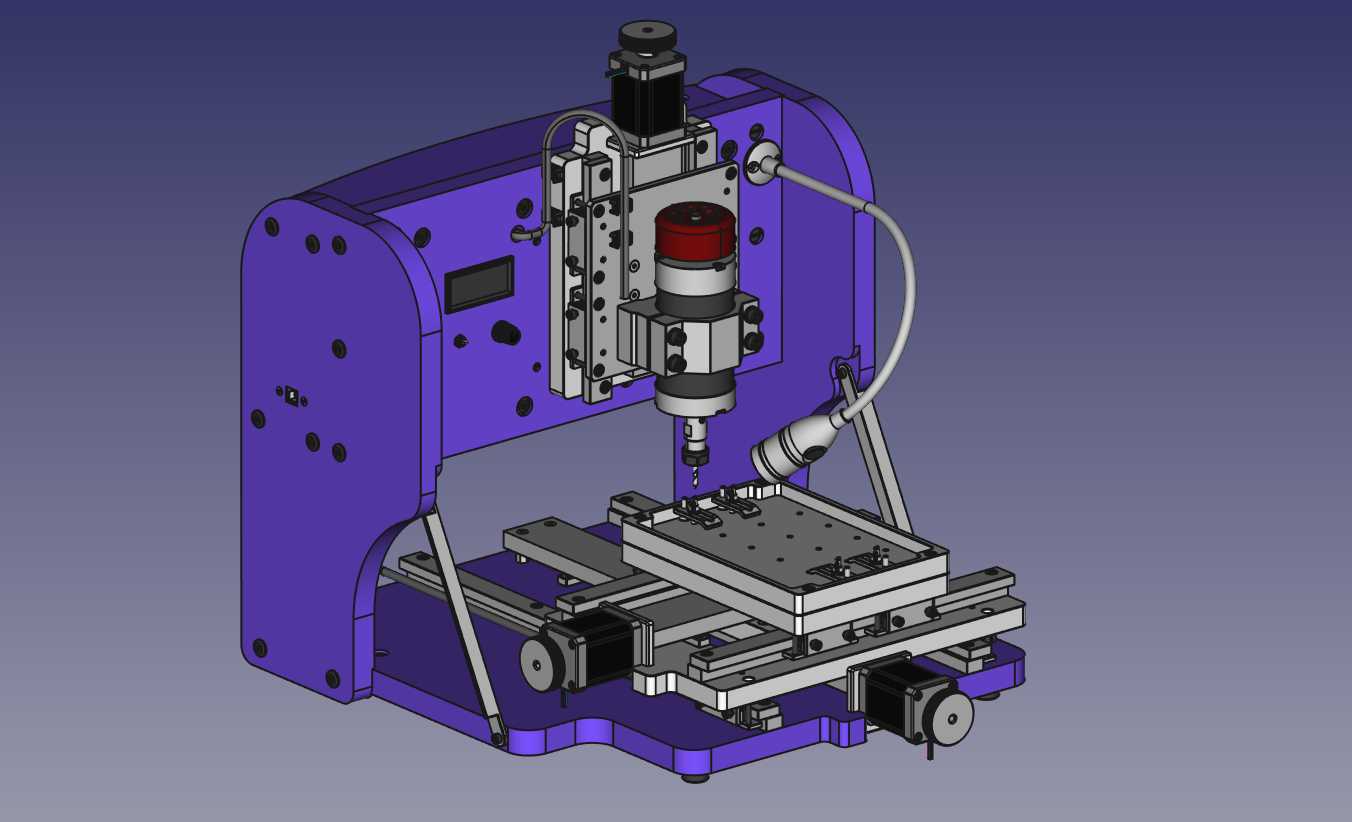

　　这款桌面式数控加工设备的核心应用场景，是面向电子原型开发场景下的印刷电路板精密加工，覆盖小批量样板制作、实验室电路研发、个人电子创客的定制化PCB加工需求，区别于工业级大型PCB生产线的高产能定位，该设备主打小空间部署、低投入成本下的高精度电路板加工能力，可完成电路板的钻孔、轮廓铣削、覆铜刻蚀等核心工序，适配单面板、双面板的常规加工需求，加工行程可覆盖绝大多数消费电子类控制板、接口板的尺寸范围。从功能特性来看，设备采用立式主轴布局，Z轴方向搭载高速加工主轴，可适配不同直径的PCB专用钻头与铣刀，主轴旁集成的辅助定位与冷却组件，可在加工过程中对加工点位进行实时对位，同时通过风冷方式带走钻铣过程产生的切削热，

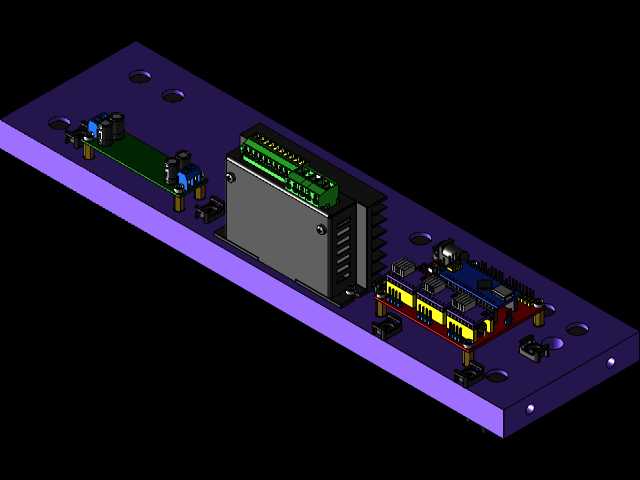

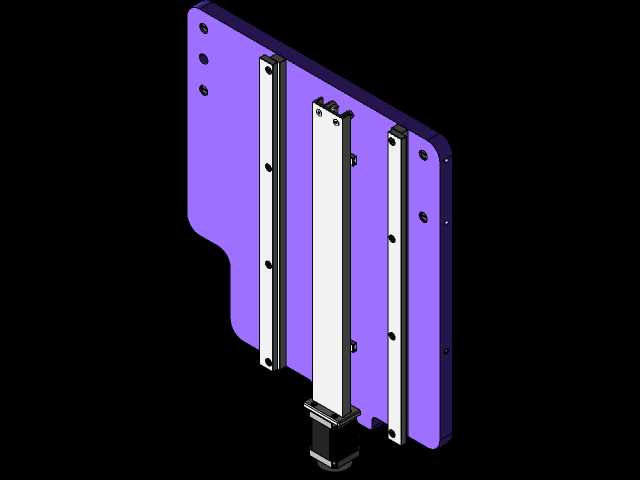

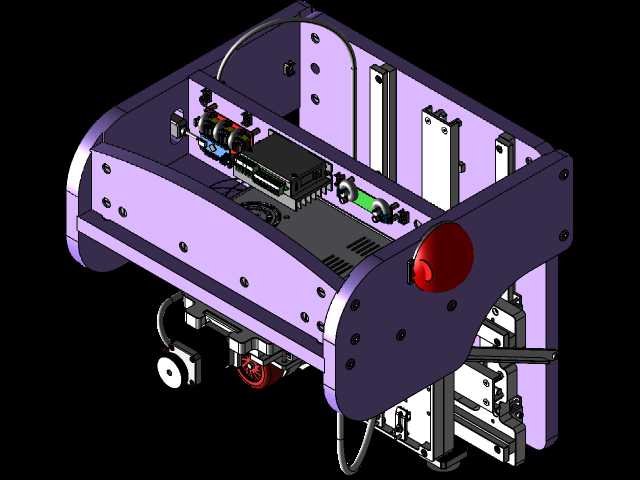

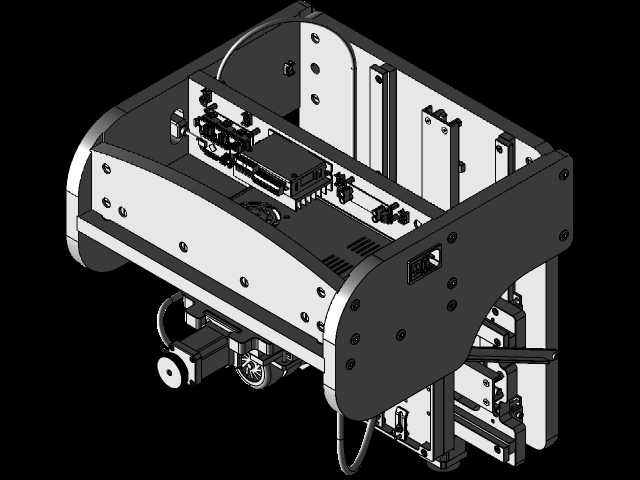

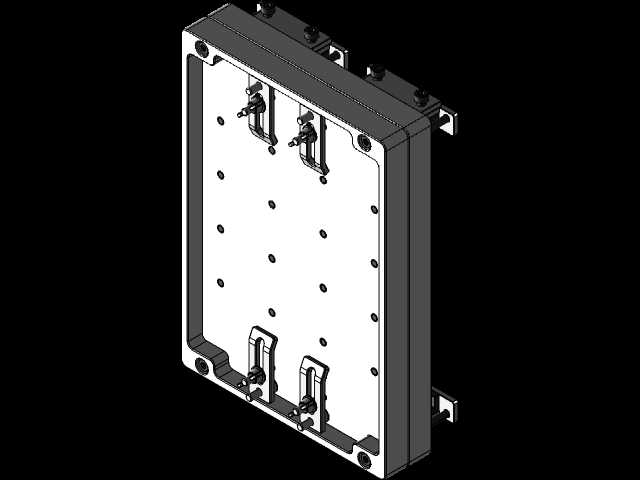

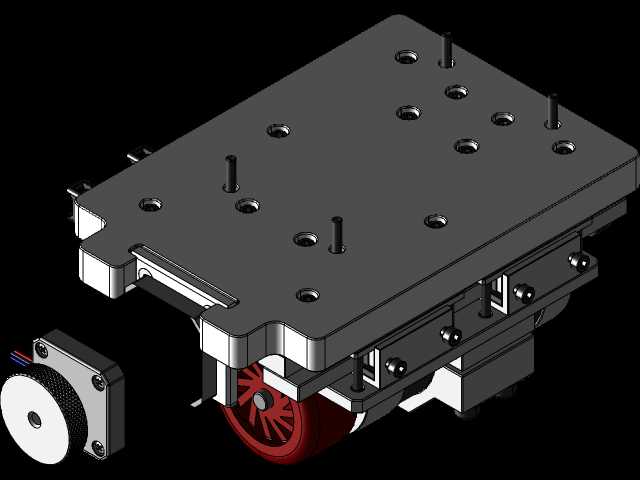

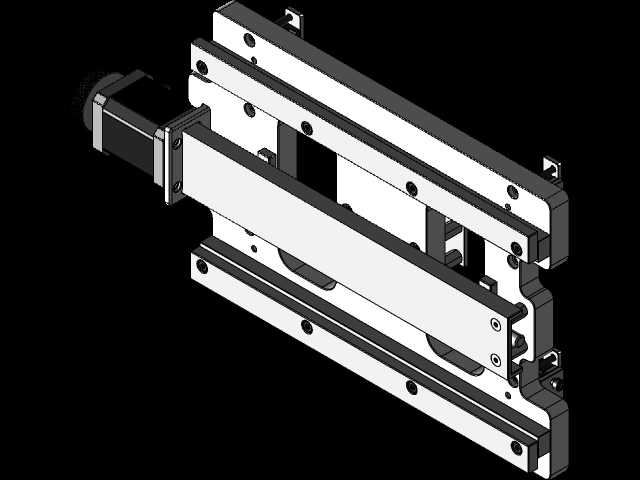

　　避免PCB基材因高温出现碳化、分层问题。XY轴采用十字滑台结构，传动部分依托精密直线导轨搭配步进电机驱动，可实现0.01mm级的进给定位精度，满足PCB加工中过孔、焊盘的位置精度要求，滑台台面预留了多组工装安装孔位，可通过夹具快速固定不同厚度的PCB基板，也可适配小型亚克力、软金属工件的轻负荷加工。设计思路上，整体结构参考了成熟桌面数控设备的框架逻辑，机身主体采用立式侧板加底部支撑的龙门式简化结构，两侧斜向支撑筋可提升整机刚性，减少主轴高速加工时的机身共振，降低加工面的振纹概率；电气控制元件集成在机身侧板的预留腔体内，减少外部走线的杂乱问题，线缆通过拖链规整布置，避免轴系运动过程中出现线缆拉扯、磨损的故障。从安装边界来看，

　　设备整体占地面积仅相当于常规台式电脑主机的尺寸，可直接放置在标准工作台面上使用，不需要额外做地基固定，机身底部预留的减震垫安装位，可搭配橡胶减震垫进一步降低加工振动传导到工作台面；设备的操作维护空间预留充足，主轴的刀具更换、XY轴的导轨润滑、传动皮带张紧度调整都可在不拆解主体框架的前提下完成，日常维护门槛较低。在实际加工流程中，设备可直接导入PCB设计软件导出的钻孔、铣削路径文件，通过控制系统自动完成全工序加工，不需要人工反复对位调整，相比传统手工制作PCB的蚀刻、钻孔工艺，加工精度和一致性有明显提升，可满足0.3mm以上直径过孔的加工要求，线路轮廓的铣削精度可控制在0.05mm以内，足够支撑绝大多数中低密度电路板的原型制作需求。

　　结构设计上对加工废屑的收集也做了对应考虑，台面周边的预留空间可搭配简易废屑收集槽，避免钻铣产生的PCB碎屑散落到工作台各处，主轴的下探行程做了硬限位设计，可防止操作失误导致的撞刀问题，保护主轴和工作台面不受损坏。对于结构设计从业者来说，该设备的结构布局有较强的参考价值，尤其是小尺寸数控设备的刚性优化、走线布置、维护空间预留的设计逻辑，可迁移到其他桌面级加工设备的开发中；对于设备选型用户来说，该结构对应的设备可填补实验室、小工作室在小批量PCB加工上的设备空白，不需要外发加工即可快速完成电路板样板的制作，缩短研发迭代周期。
