HP机架式服务器冗余供电电源结构

　　在数据中心机架式服务器的硬件架构中，供电单元的稳定性直接决定了整机的连续运行可靠性，本次建模的HP服务器PSU，是针对2U机架式服务器热插拔供电场景设计的标准化组件，对应hstns-pl28、hstns-pr28、DPS-460w系列的实际硬件结构做1:1还原，建模过程中完全参照实物的装配公差做特征还原，没有做简化处理。

　　从实际应用场景来看，这类PSU单元主要部署在标准19英寸服务器机架的设备仓内，通常采用1+1冗余配置，单台服务器配置两个同型号PSU，当其中一个单元出现供电故障或者需要在线维护更换时，另一个单元可以独立承担整机的供电负载，不需要关停服务器就能完成故障件的更换，这也是数据中心7*24小时不间断运行的核心硬件保障之一。除了机架式服务器之外，同结构的PSU也会被用在磁盘阵列柜、机架式网络交换机、小型工控集群节点等对供电连续性有高要求的机房设备上，安装接口的标准化设计让它可以适配多个同品牌系列的硬件设备，不需要单独定制安装结构。

　　从功能特性来看，这个PSU单元采用交流输入直流输出的供电架构，输入端兼容机房标准的220V交流供电，输出端输出服务器主板、硬盘、扩展卡所需的多路直流低压供电，单元内部集成了过压保护、过流保护、过温保护的硬件电路，当供电输入出现波动、内部负载出现短路或者单元内部温度超过阈值时，会自动触发保护机制切断输出，避免后端的服务器主板、存储硬盘等核心硬件因为供电异常出现损坏。单元尾部集成了标准的金手指连接接口，和服务器仓内的供电背板直接插接，不需要额外接线，热插拔过程中带微动开关触发的软启动电路，避免插拔瞬间的电流冲击对后端设备造成干扰。

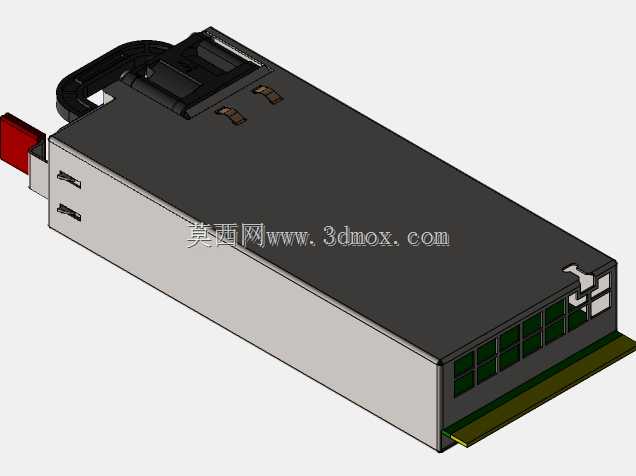

　　建模过程中首先处理的是安装边界的尺寸匹配，这类标准机架式PSU的外形尺寸完全遵循行业通用的安装规范，主体为长方体金属壳体，壳体两侧设计有和服务器电源仓匹配的导向滑轨，安装时顺着仓内导轨推入即可自动对准尾部的金手指接口，到位后通过单元前端的弹性锁扣自动卡紧固定，拆卸时扳动锁扣扳手就可以顺着导轨抽出单元，整个拆装过程不需要额外工具。壳体表面的散热开孔位置完全参照实物做还原，进风孔集中在单元前端面板，出风孔在单元尾部靠近金手指的一侧，和服务器内部的风道方向完全匹配，服务器内置的散热风扇产生的气流会从前端进风穿过PSU内部的散热片，带走功率元件工作产生的热量，不需要PSU自带独立散热风扇的结构也能满足满负载运行的散热需求，这种设计也能减少机房内的设备运行噪音点。

　　外形细节上，前端面板除了进风开孔之外，还预留了状态指示灯的安装位、电源输入接口的安装位以及锁扣扳手的活动空间，指示灯可以实时显示PSU的工作状态，正常供电时显示绿色，故障时显示琥珀色，运维人员在机房巡检时不需要拉出服务器就能直观判断每个PSU单元的运行状态。壳体的拼接结构采用冲压钣金的折边咬合加螺丝固定的方式，建模时还原了壳体上所有的固定螺丝孔位、接地端子位置以及内部元件的安装定位柱，这些细节对于做服务器整机的装配仿真、结构干涉检查来说是必不可少的，如果忽略了这些安装定位特征，在做虚拟装配的时候就会出现零件错位、干涉的问题，无法用于实际的结构验证工作。

　　从设计思路上来说，这类服务器PSU的结构设计优先考虑的是运维便捷性和运行可靠性，所有的结构特征都是围绕这两个核心需求展开的：导向滑轨的设计是为了降低热插拔操作的对位难度，避免运维人员更换部件时因为对位不准损坏金手指接口；弹性锁扣的设计是为了保证设备运输或者运行过程中PSU不会因为震动出现松脱；标准化的外形尺寸是为了实现同系列不同功率型号PSU的互换性，用户在升级供电功率或者更换故障件时不需要改造服务器的电源仓结构。建模时没有对壳体的圆角、冲压凸包等细节做简化，这些细节虽然不影响整体的尺寸匹配，但对于做结构有限元分析、钣金展开加工来说是必须的特征，比如壳体表面的冲压加强筋，是为了提升薄钣金壳体的结构强度，避免长尺寸的壳体在加工或者安装过程中出现变形，导致和导轨的配合出现卡滞。

　　在安装边界的处理上，建模时严格参照实物的安装公差做了配合间隙的还原，PSU壳体和电源仓导轨之间的单侧间隙控制在0.5mm以内，既保证插拔过程顺畅，又不会因为间隙过大导致单元安装后出现晃动，尾部金手指和背板连接器的插接深度做了精确匹配，保证插接到位后所有引脚都能可靠接触，同时不会因为插入过深损坏连接器的插针。前端面板的突出尺寸也和服务器前面板的齐平要求匹配，安装到位后PSU前端面板和服务器前面板处于同一平面，不会突出影响机架仓门的关闭，也不会凹陷过深导致运维人员难以操作锁扣扳手。
