汽车发动机连杆高精度三维设计模型

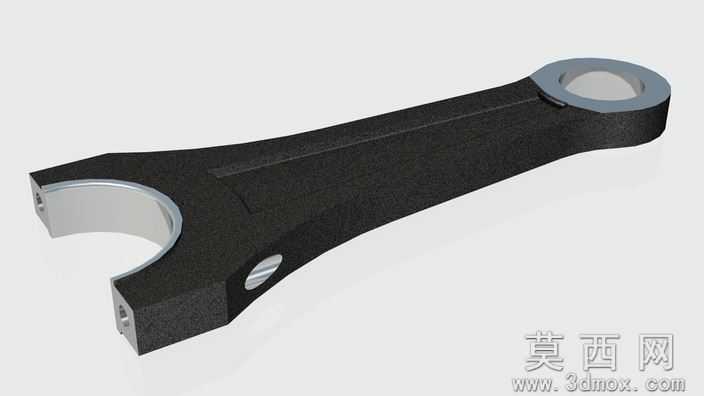

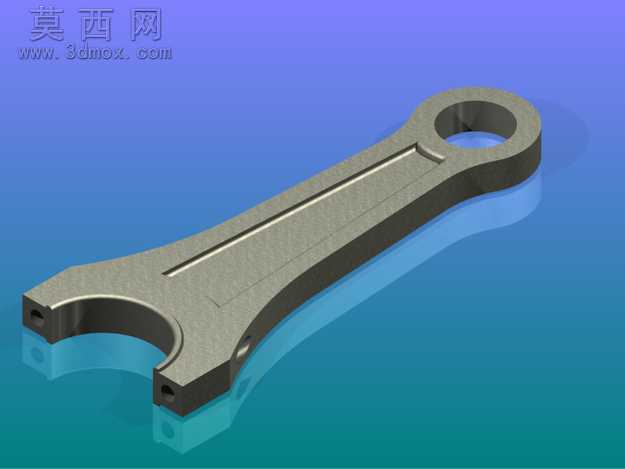

本模型为汽车发动机连杆的高精度三维设计成果，建模阶段严格遵循内燃机连杆的实际工程尺寸规范，采用全参数化建模逻辑搭建整体结构，从大头孔、小头孔的同轴度公差要求出发，先绘制杆身的工字形截面基准草图，通过拉伸、放样等基础特征构建主体轮廓，再对大头端的分体式结构、小头端的衬套安装位、杆身与两端的过渡圆角进行精细化特征处理，同时还原了连杆大头端的螺栓安装孔、小头端的润滑油孔等细节结构，所有特征的尺寸参数均匹配量产发动机连杆的工程设计标准，可直接用于结构验证、运动仿真等工程场景。材质渲染阶段针对连杆的实际应用材质进行参数调试，主体部分采用锻钢材质的质感表现，调整金属材质的粗糙度、反射率参数，还原锻压加工后表面的细微磨砂质感，两端轴孔的内表面做高光金属处理，模拟精加工后的光滑金属面效果，同时添加了轻微的环境反射效果，让整体渲染效果更贴近真实零件的视觉表现，能够清晰展现连杆的结构层次与材质差异。结构设计上充分考虑连杆的实际受力特性，杆身采用经典的工字形变截面设计，从大头端到小头端截面尺寸平滑过渡，既保证了连杆在往复运动过程中足够的结构强度，又尽可能降低零件自身重量，减少运动过程中的惯性载荷；两端的轴孔设计预留了轴瓦、衬套的安装余量，大头端的分体式结合面做了精准的定位结构设计，螺栓孔的位置、深度均严格按照装配要求设置，润滑油孔的走向完全匹配实际润滑油路的设计逻辑，能够真实还原连杆在发动机中的装配关系与工作状态。设计过程中以发动机曲柄连杆机构的实际运动需求为核心，先梳理连杆在工作循环中承受的拉压载荷、交变应力的分布特点，确定杆身的截面参数与过渡圆角半径，避免应力集中问题的出现，再结合活塞销、曲轴曲柄销的装配尺寸确定两端轴孔的直径与公差范围，同时兼顾加工工艺的可行性，对所有棱边做符合工艺要求的倒角处理，让模型不仅具备外观展示效果，更具备实际工程参考价值，可用于教学演示、结构优化、装配仿真等多种场景。
