V12发动机气缸组结构三维建模作品

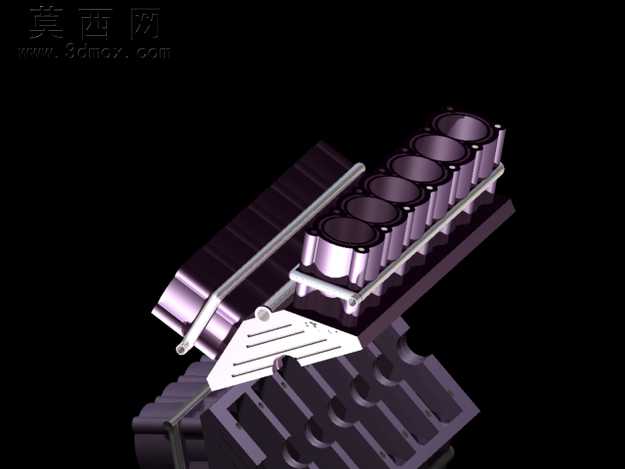

本作品为V12发动机气缸组的三维建模成果，建模过程依托专业三维设计软件完成，整体遵循内燃机气缸组件的真实工程设计逻辑开展。建模初期先梳理V12气缸的排布规律，确定12个气缸呈V型夹角对称布置的整体框架，以单缸腔体为基础建模单元，先绘制气缸套的截面草图，通过拉伸特征生成单个气缸的主体腔体结构，再逐一完成缸体连接筋、冷却水道预留槽、安装定位凸台等细节特征的构建，保证每个单体气缸的内径、壁厚、安装位尺寸都符合常规大排量V12发动机的工程参数标准。完成单缸建模后，通过阵列与角度调整命令，将12个气缸按照预设的V型夹角完成排布，同时搭建连接两侧缸体的主体基座结构，在基座上预留出曲轴安装避让空间、油道开孔位置以及周边附件的安装点位。材质与渲染环节，针对气缸主体的金属材质特性，调整金属材质的粗糙度、反射率参数，模拟铸铁缸体的哑光金属质感，对缸体表面的加工面设置更高的反光度来体现机加工的平整效果，对连接管路、固定支架等附属部件分别赋予对应的金属材质，区分不同部件的材质差异。渲染阶段采用深色背景突出主体结构，打光采用多光源组合方案，主光源从斜上方投射勾勒缸体的整体轮廓，辅助光源补充暗部细节避免结构阴影过深丢失细节，多角度调整光源角度让V型排布的12个气缸层级清晰，每个气缸的腔体结构、连接筋的走向都能清晰呈现。结构设计上还原了V12气缸组的核心特征，两侧对称排布的气缸保证了结构的平衡性，缸体之间的加强筋结构既符合真实产品的强度设计要求，也在视觉上体现出机械结构的力量感，附属的管路、固定支架等细节部件的添加，让整个模型的完整度更高，清晰展现了V12发动机气缸组的装配关系与结构特点，可用于动力机械结构教学、发动机原理演示以及相关产品设计的参考使用。
