手套性能检测试验机三维结构设计

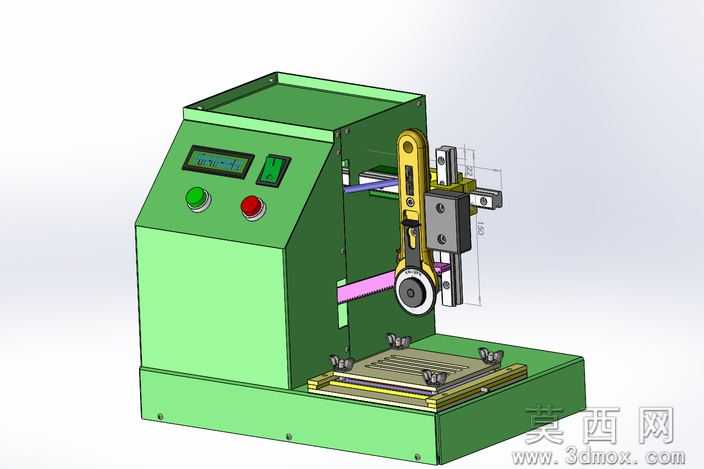

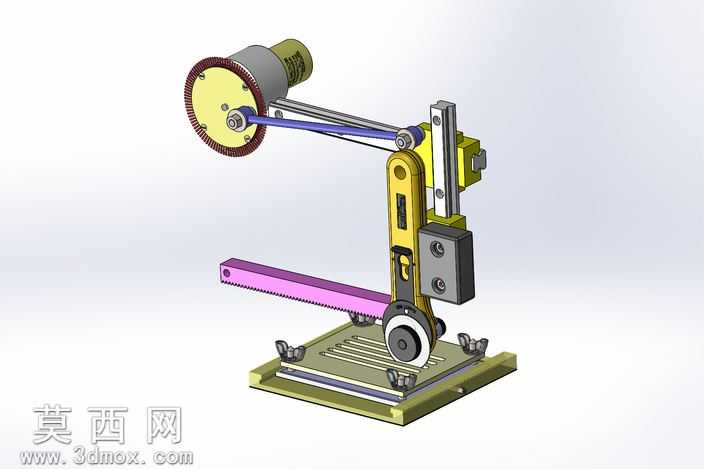

本模型为手套性能检测专用试验机，采用三维建模软件完成全参数化结构设计，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配逻辑与运行结构。设备主体采用立式箱型机架结构，机架外壳做钣金折弯成型的结构设计，建模时对钣金件的壁厚、折弯圆角、安装孔位均做精准还原，赋予机架哑光浅绿金属漆材质，还原真实工业设备的外观质感。操控区域集成在机架上部斜面上，分别设置数显显示屏、绿色启动按钮、红色急停按钮，建模时对按钮的圆弧曲面、显示屏的嵌入式安装结构做精细化处理，按钮分别赋予亮面红、绿塑料材质，显示屏赋予半透明玻璃与黑色边框材质，还原操控面板的真实视觉效果。设备核心测试执行机构位于机架右侧伸出的悬臂区域，包含竖直升降导轨、摆动测试臂、测试滚轮组件，建模时完整还原导轨的滑块配合结构、摆动臂的铰接传动结构、滚轮的轴承安装结构，对传动部位的销轴、锁紧螺丝、调节块等细小零件均做独立建模，金属传动部件赋予亮面金属材质，导轨赋予镀铬亮面材质，清晰区分不同功能部件的材质差异。设备下部为样品装夹工作台，工作台设置可调节的夹具压块与滑动导轨，可适配不同尺寸的手套样品装夹固定，建模时还原工作台的T型槽结构、夹具的燕尾调节结构、压块的锁紧螺栓结构，工作台台面赋予防滑磨砂金属材质，夹具部分赋予发黑处理金属材质。整体模型装配关系完整，无干涉错面问题，各运动部件的活动行程均做结构预留，可直观展示设备的测试运行逻辑：将手套样品固定在下部工作台后，调整测试滚轮高度贴合样品表面，启动设备后摆动臂带动滚轮做往复摩擦动作，配合控制面板的参数设置完成手套耐磨、抗切割等相关性能测试。建模过程中对设备的走线槽、电控箱内部安装位、底部支撑脚垫等细节结构均做还原，材质搭配贴合工业检测设备的真实配色，渲染效果清晰展示各部件的结构层次与装配关系，可直接用于设备方案展示、结构优化参考以及生产加工的图纸导出依据。
