外螺纹宝塔式软管气动快插接头

　　这类外螺纹宝塔式软管接头，是气动管路、低压流体输送场景里最常用的连接件之一，日常在车间气路布设、小型液压试验台管路、设备冷却水路外接、化工试剂低压输送工位都能见到它的身影，核心作用是实现硬管螺纹端与柔性软管的快速可靠连通，避免管路对接处出现渗漏、脱管的问题。

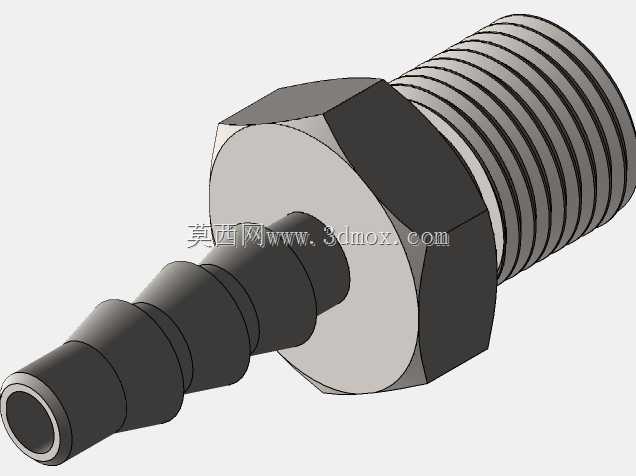

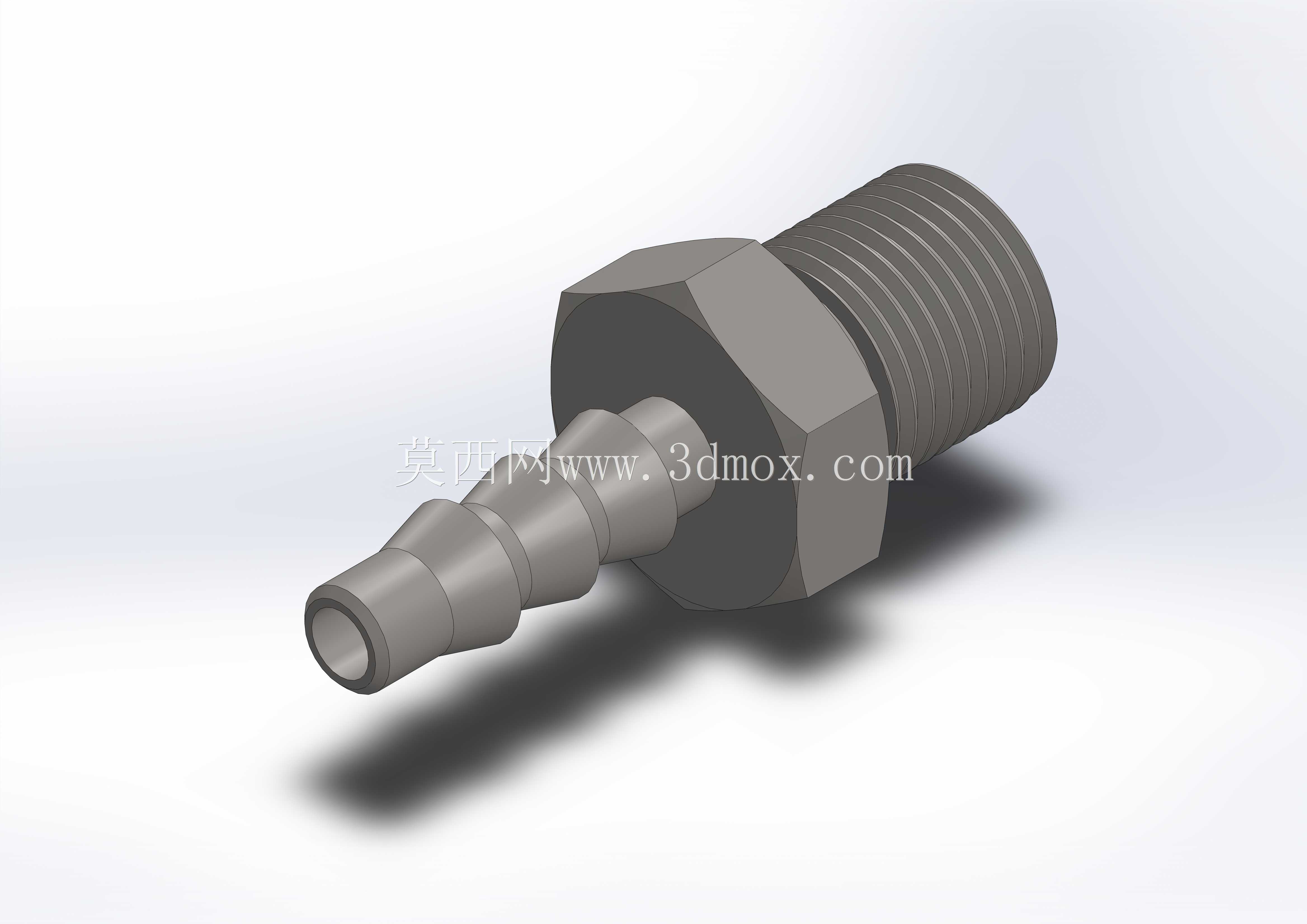

　　从结构设计逻辑来看，接头整体采用一体化加工成型思路，没有额外拼接焊缝或装配缝隙，从根源上减少了渗漏风险。一端是标准外螺纹结构，加工时严格遵循通用管螺纹的公差要求，螺纹牙型饱满无断牙，安装时配合生料带或密封胶就能直接拧入对应内螺纹的阀块、设备接口、管路分气块上，六角扳拧位的对边尺寸按照常规扳手作业空间预留，不管是用开口扳手、套筒还是活动扳手都能顺利施加扭矩，不会出现扳拧位过窄导致打滑、棱角磨圆的问题，六角台肩的厚度也做了加强处理，拧紧过程中不会因为扭矩过大出现台肩变形开裂的情况。

　　另一端的宝塔插接段，采用多阶倒刺式结构设计，每一级凸棱的外径都比适配软管的内径略大0.3-0.8mm，具体差值根据软管材质硬度调整，针对PVC软管、橡胶软管、尼龙编织软管等不同材质的柔性管，插接时顺着凸棱的导向能顺利套入，套入后倒刺的直角棱边会紧紧卡在软管内壁，即便管路内有0.8-1.2MPa的工作压力，也不会出现软管被压力冲脱的情况，日常使用时如果需要更高的防脱可靠性，还可以在插接段外侧加装喉箍，进一步抱紧软管外壁，适配更高压力的输送场景。插接段的最末端做了圆弧导向倒角，没有锋利的锐边，套软管的时候不会割伤软管内壁，避免长期使用过程中软管从割伤位置出现开裂漏液漏气的问题，接头内部的流道是等径直通孔，没有突兀的变径或台阶，流体通过时的压力损失极小，不会因为接头内部结构产生紊流、异响或者额外的压损。

　　从安装边界来看，这类接头的整体轴向长度控制得比较紧凑，外螺纹端拧入对应内螺纹接口后，外露的六角台肩加宝塔段的总长度不会占用过多管路布设空间，在设备内部狭窄的管路排布区域也能顺利安装，不会和周边的其他管路、结构件产生干涉。接头的六角台肩端面和螺纹衔接处做了退刀槽处理，保证螺纹能完全拧入对接的内螺纹孔底部，台肩端面可以紧密贴合对接面，不会出现螺纹拧到底后台肩还留有缝隙导致密封失效的问题。

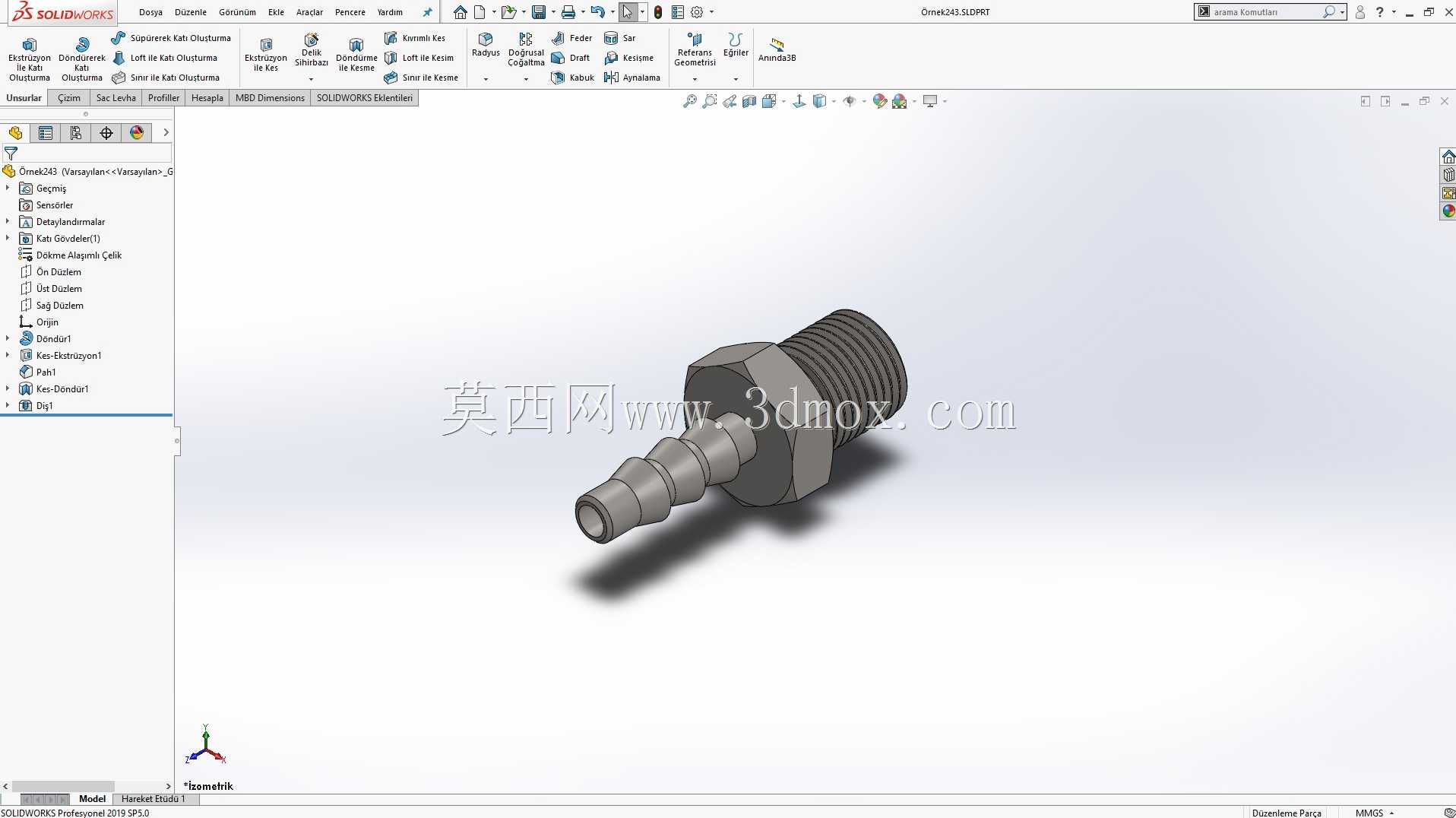

　　建模过程中，这类零件需要重点把控几个关键尺寸的公差：首先是外螺纹的中径尺寸，必须符合对应管螺纹的标准公差带，否则会出现拧不进去或者拧入后间隙过大漏液的问题；其次是宝塔段每一级凸棱的外径尺寸，尺寸过小会导致抱紧力不足容易脱管，尺寸过大则会导致软管套入困难，甚至撑裂软管端部；还有六角扳拧位的对边尺寸和对角尺寸，要符合标准扳手的尺寸规格，避免出现扳手卡不进去或者间隙过大打滑的情况；内部流道的同轴度也要严格控制，保证流道和外螺纹、宝塔段的同轴度误差在0.1mm以内，避免流体通过时产生偏流。

　　实际选型使用时，需要根据输送介质的特性选择对应材质的接头，常规气动场景用普通镀锌碳钢或者黄铜材质即可，输送腐蚀性介质则需要选用304或316不锈钢材质，同时要根据软管的内径、对接端的内螺纹规格选择对应尺寸的接头，避免尺寸不匹配导致安装失败。日常维护时，只需要定期检查软管和接头衔接位置有没有老化开裂、渗漏的情况，更换软管时只需要把旧软管拔下，剪掉端部老化的部分重新插紧即可，不需要整体更换接头，维护成本极低。
