双耳式带孔连接固定支座结构设计

　　这类双耳式带孔连接支座，在轻工自动化输送线、小型工装夹具的定位模组里应用十分普遍，日常做设备改造时经常会碰到需要这类零件的场景——它的核心作用是作为两个运动构件或者固定构件之间的转接载体，既承担径向的支撑载荷，也能通过两端耳板的铰接孔实现小角度的摆动适配，避免硬连接带来的应力集中问题。

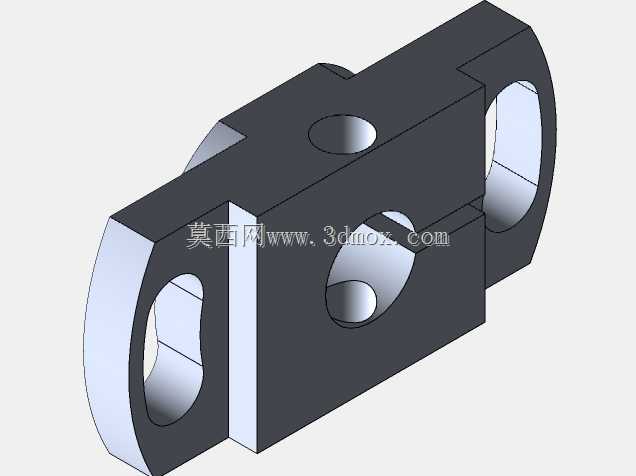

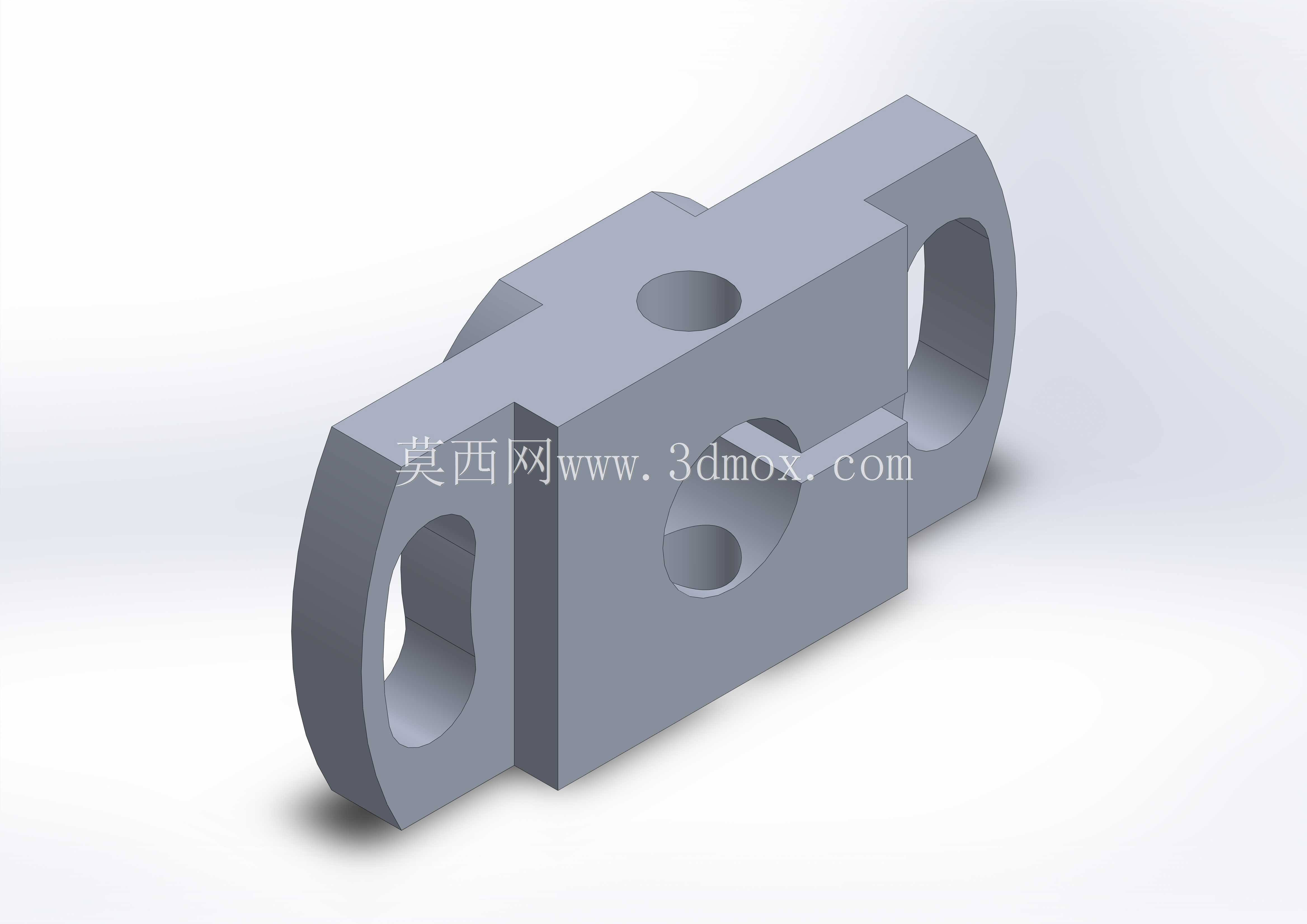

　　从结构设计逻辑来看，主体采用方块式基体是为了保证安装时的基准面贴合度，底部的平整面可以直接靠在型材安装面或者设备基板上，不需要额外加工找平结构，降低配套安装面的加工要求。基体上开设的垂直通孔，主要用于穿装锁紧螺栓或者定位销，和下方的安装基座形成刚性固定，孔位的公差一般选H7级，既保证装配时的顺畅度，也能避免长期受载后出现孔位偏移松动。两端伸出的耳板做了等厚设计，耳板上的同轴通孔是铰接配合位，孔口做了微小的倒角处理，一方面是去除机加工后的毛刺，避免装配时刮伤铰接轴的表面镀层，另一方面也能在穿轴时起到导向作用，减少装配对位的时间。

　　设计时特意在基体侧面开了一个横向的半通槽，这个结构不是多余的减重设计，而是为了给配套的锁紧卡簧或者行程挡片预留安装空间，当铰接轴穿入双耳孔后，可以通过这个槽位快速装入轴端挡圈，不需要额外在耳板外侧加工挡圈槽，既简化了耳板的加工工序，也能让整个支座的轴向尺寸更紧凑，适配安装空间局促的模组位置。

　　从安装边界尺寸来看，这类支座的双耳外端面间距控制在常规铰接轴的常用长度范围内，耳板的厚度按照额定载荷下的剪切强度计算取值，不会因为追求轻量化做的过薄导致受载后耳板变形，也不会因为厚度过大浪费材料和占用多余空间。基体的高度尺寸刚好匹配常用20系列、30系列铝型材的安装槽高度，安装时不需要额外加装垫高块，直接通过基体上的沉孔锁入T型螺栓就能完成固定，沉孔的深度刚好能把螺栓头完全埋入基体内部，不会突出表面干涉其他运动部件的行程。

　　实际应用中，这类支座常用来作为气缸推杆端部的铰接支撑座，或者直线导轨限位块的固定载体，也可以在小型物料分拣机构里作为摆杆的旋转支座。因为整体结构对称，没有方向性的装配要求，现场安装时不需要特意区分正反方向，能减少装配人员的判断失误，提升组装效率。零件的棱边全部做了R0.5的圆角处理，除了避免锐边划伤操作人员，也能减少热处理或者表面处理时的应力集中点，提升零件的长期使用稳定性。

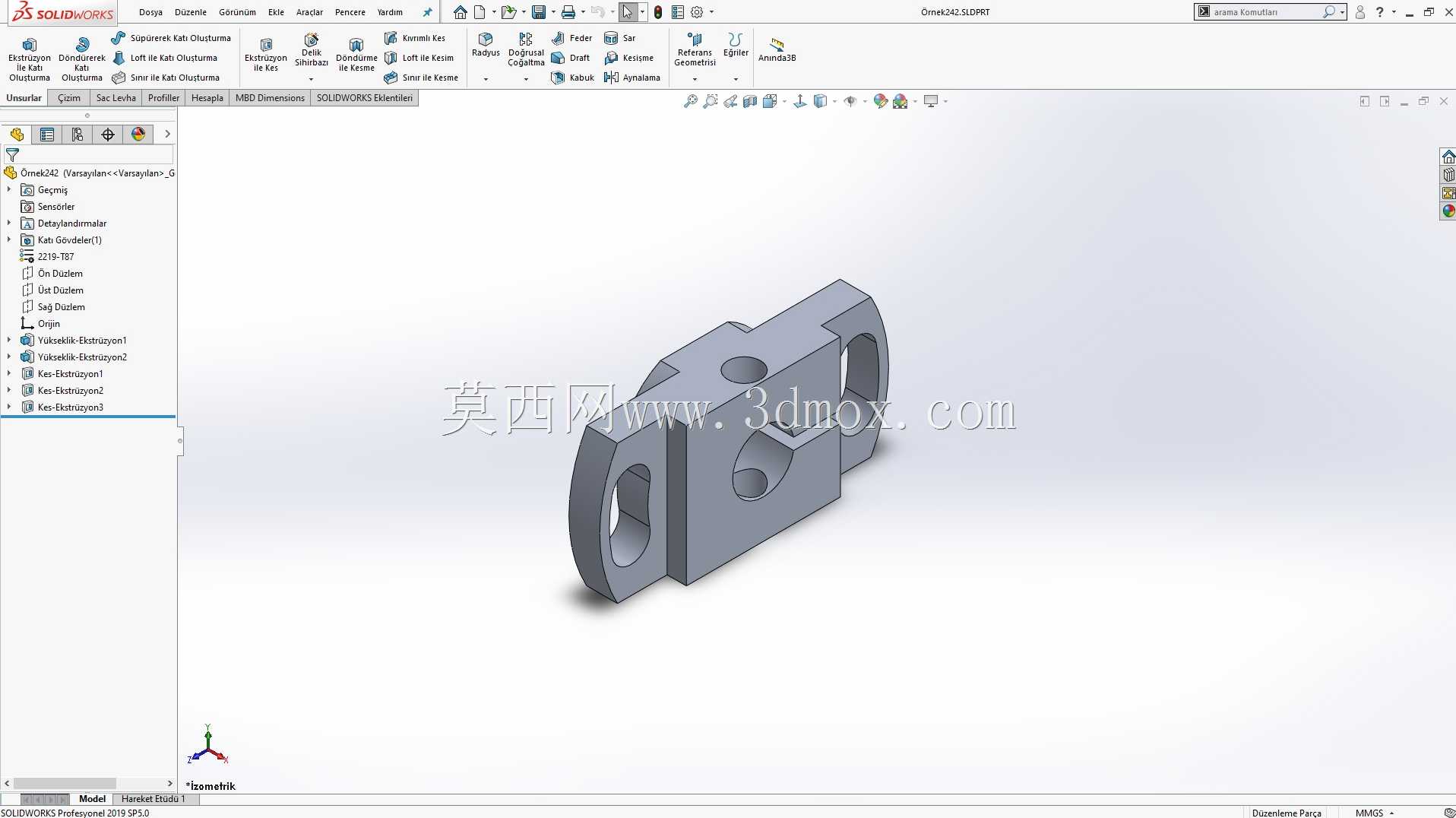

　　建模的时候需要注意双耳孔的同轴度公差，这个公差直接影响铰接轴的转动顺畅度，如果同轴度偏差超过0.02mm，穿轴后会出现卡滞，长期摆动会造成轴和孔的不均匀磨损，缩短整套铰接结构的使用寿命。基体上的安装孔和底面的垂直度也要控制在合理范围内，不然锁紧螺栓的时候会出现支座偏斜，导致双耳孔的轴线和预设的旋转轴线不平行，造成额外的侧向载荷。另外侧面槽的位置要和双耳孔的轴线保持对应，偏差过大会导致挡圈无法正常卡入轴上的卡槽，起不到轴向定位的作用。

　　这类零件一般选用45号钢作为毛坯材料，表面做发黑处理就能满足常规车间环境的防锈要求，如果是用在有腐蚀性介质的工位，可以换成304不锈钢材质，对应的壁厚不需要额外调整，因为不锈钢的强度和45号钢调质后的强度接近，能满足同等载荷下的使用要求。和塑料材质的同类支座相比，金属材质的支座抗蠕变性能更好，长期受载不会出现形变松动，适合用在有频繁往复运动的工位上，维护周期更长，不需要频繁更换松动的固定件。
