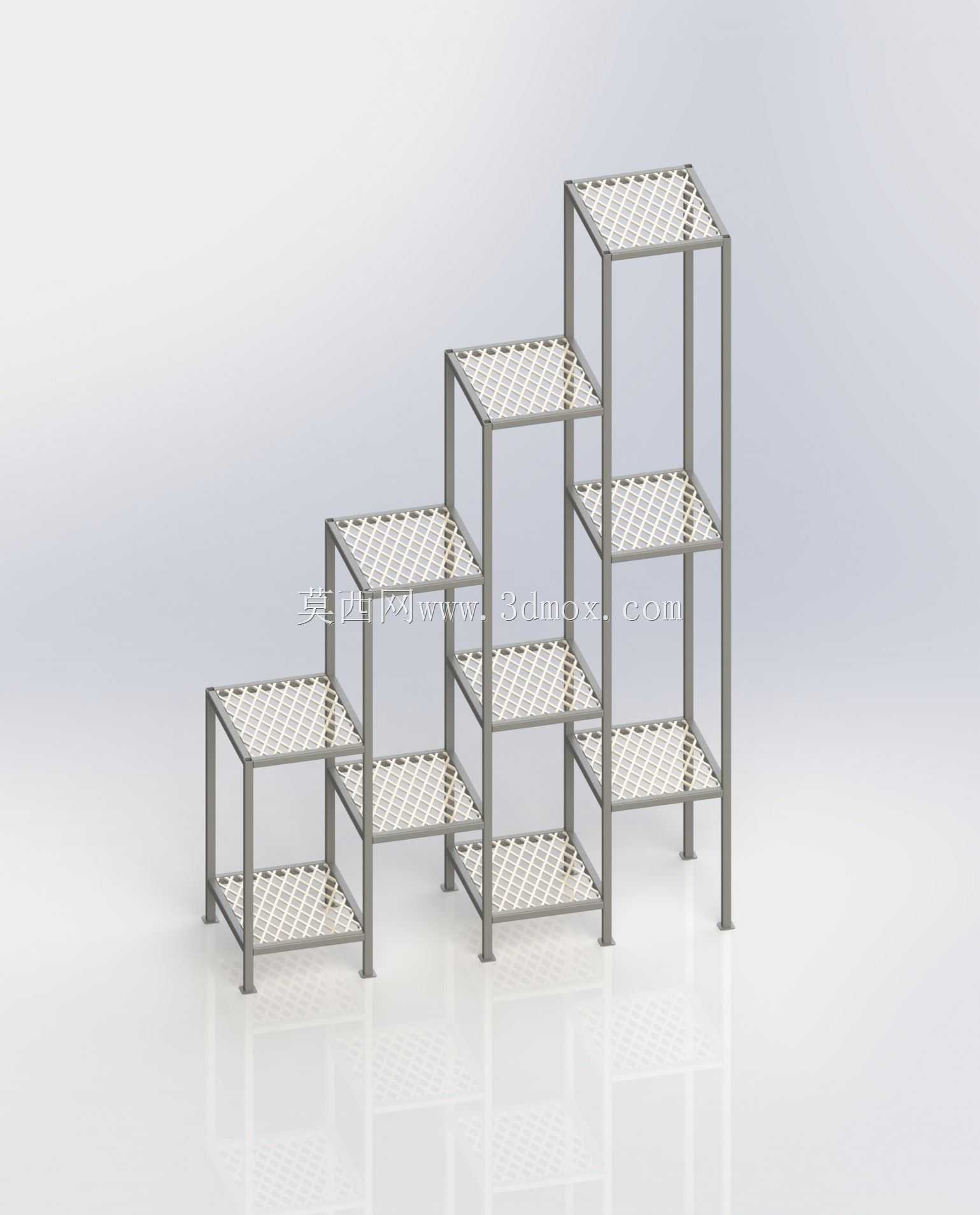

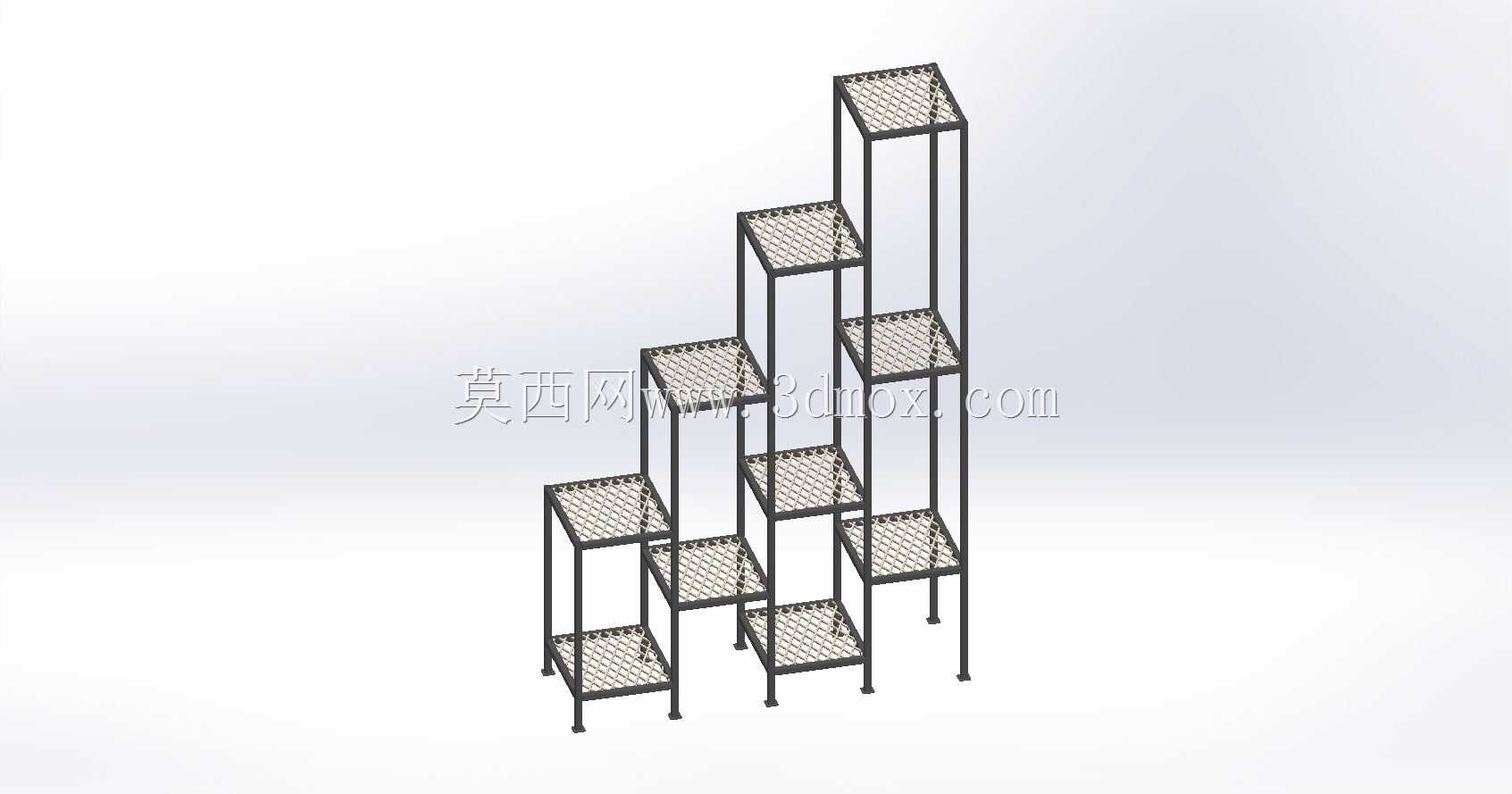

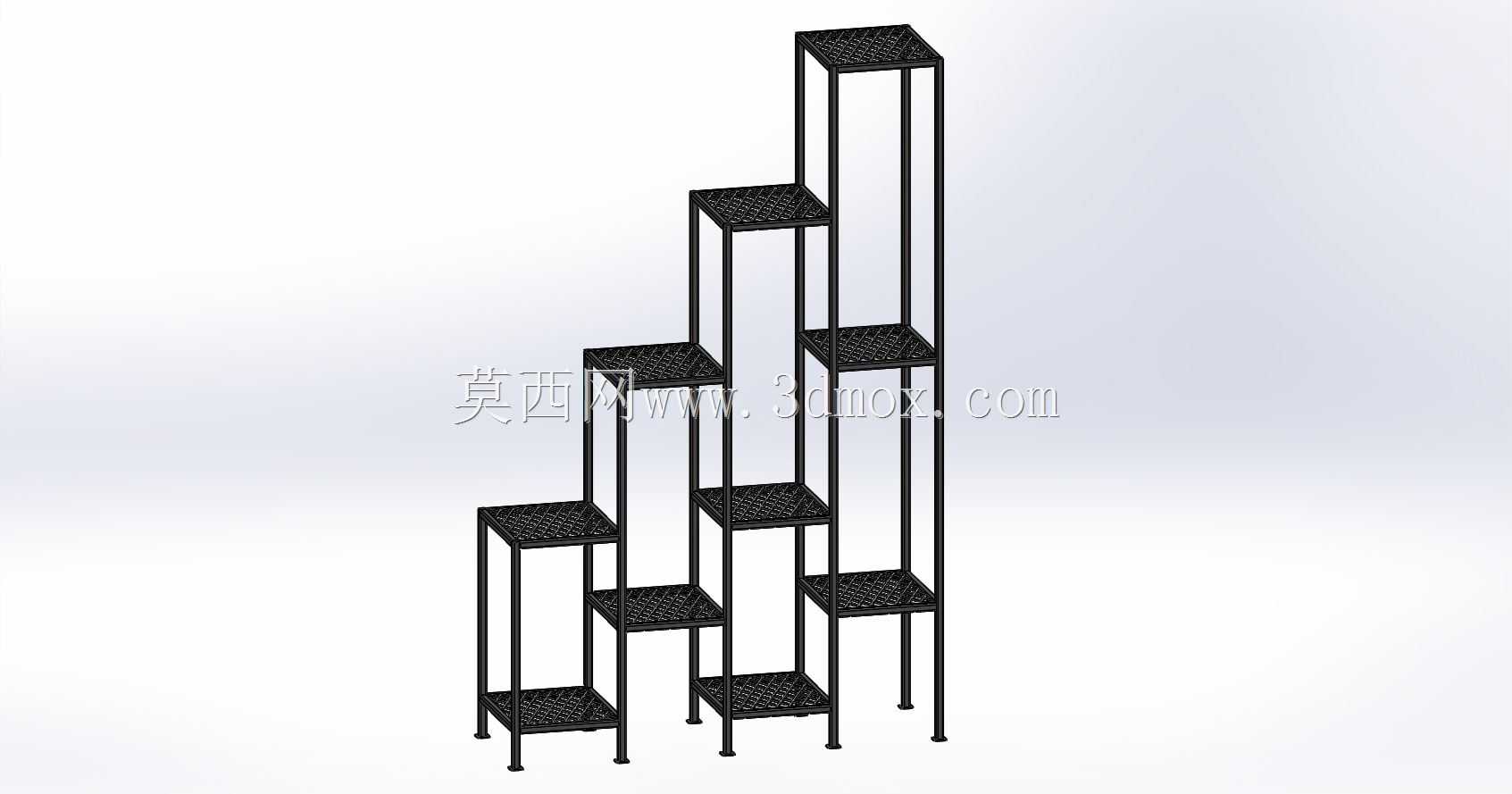

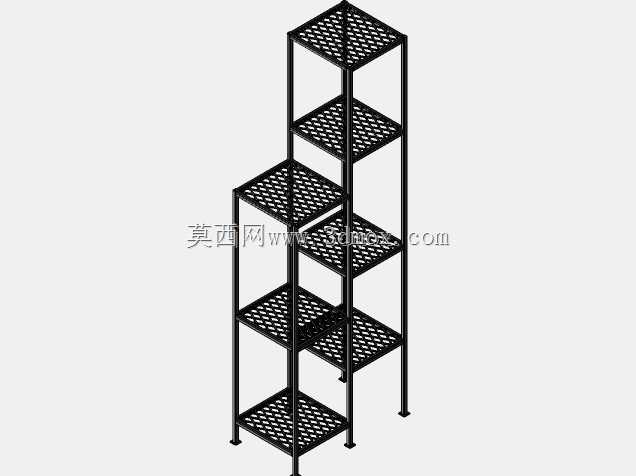

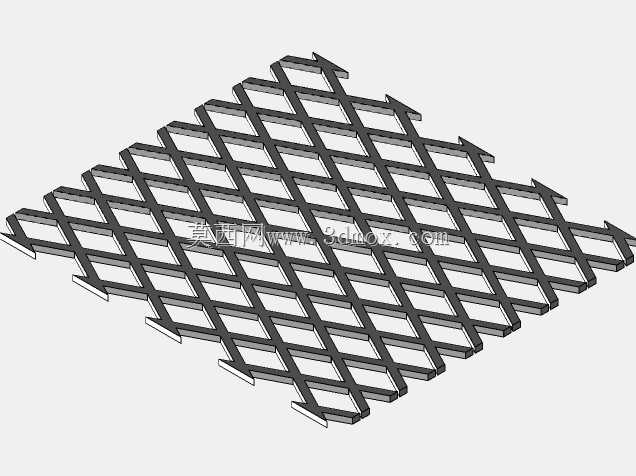

这款阶梯错落式多层铁艺置物架,核心应用场景覆盖家庭阳台、客厅边角、户外庭院露台、商业花店陈列区等需要摆放盆栽绿植的空间,也可适配小型手办、装饰摆件的分层陈列需求,解决垂直空间利用率不足、多盆绿植摆放杂乱的实际问题。实际使用过程中,不同层高的置物平台可适配不同高度的盆栽,从低矮的多肉盆栽到中等高度的观叶植物、垂吊类藤蔓植物都能找到适配的放置位置,错落的排布不会出现上层遮挡下层光照的情况,能保证每一层摆放的绿植都能接收到充足的光照,同时错落的结构本身也具备装饰性,无需额外搭配装饰件就能形成有层次的视觉效果。从功能特性来看,整体采用薄壁方管焊接成型的框架结构,每一层的置物面采用网孔式钢板设计,既可以保证放置花盆时的透水透气性,

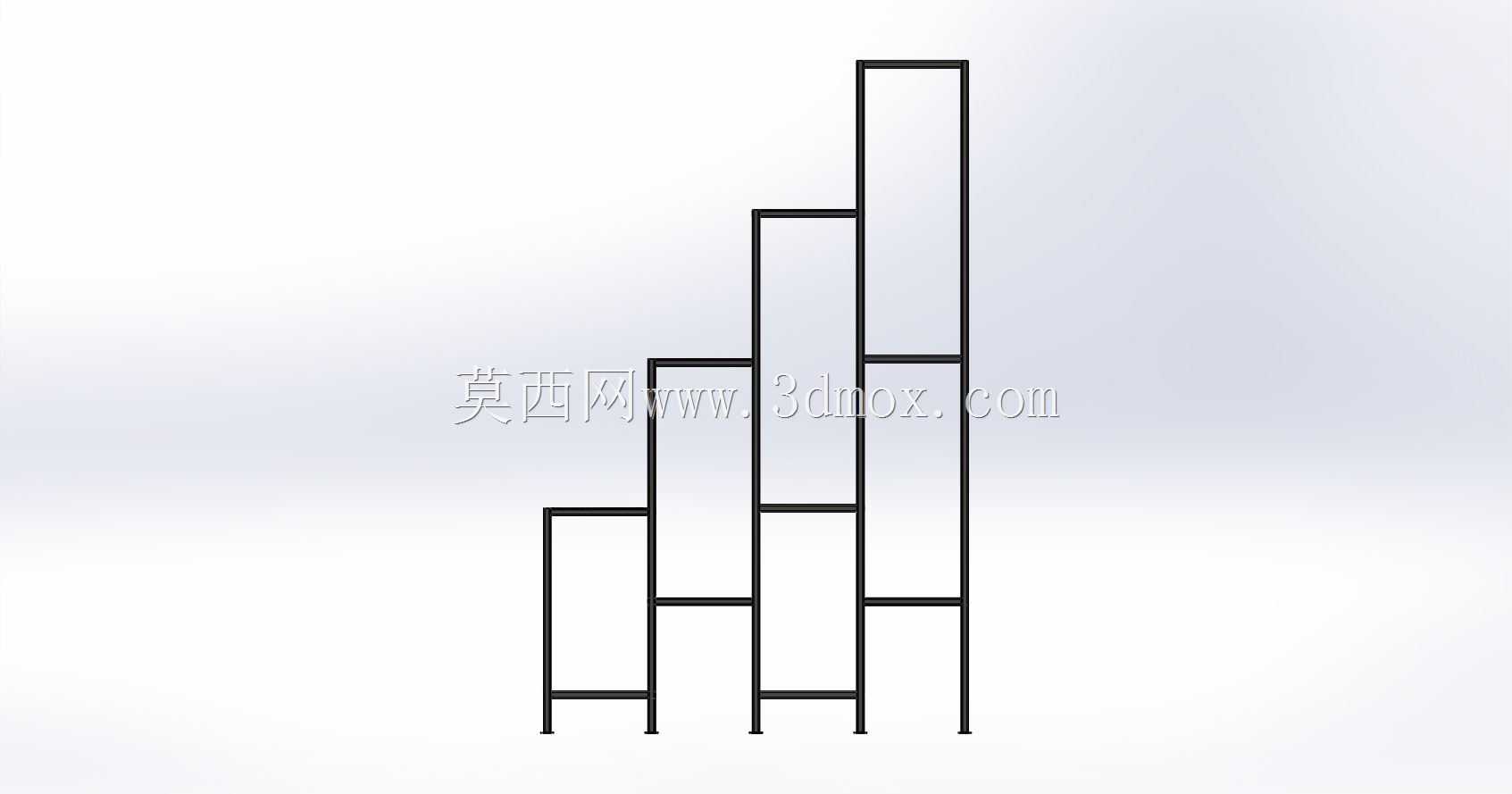

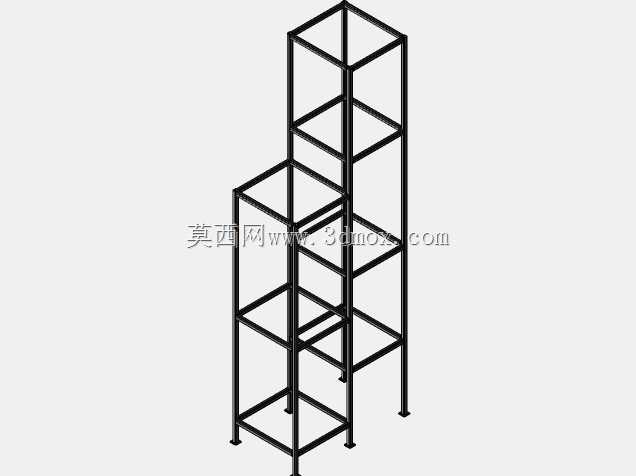

避免花盆底部长期积水导致植物烂根,也能降低整体架体的自重,方便日常挪动调整位置;框架底部配置可调式防滑脚垫,可适配不平整的地面,通过调整脚垫高度保证架体整体水平,避免出现架体倾斜、花盆滑落的风险,同时脚垫可以隔绝金属架体与地面的直接接触,防止金属架体刮花地板、瓷砖,也能避免长期接触地面积水导致架体底部锈蚀。设计思路上,打破了传统平行多层花架的规整排布逻辑,采用错层阶梯式的高度递增结构,从最低层到最高层的置物台沿纵深方向逐步抬升,相邻两层的水平投影位置相互错开,既保证了每一层的独立置物空间,也让整体架体的重心始终落在底部支撑框架的范围内,不会因为单侧放置重物出现架体倾覆的问题;框架的杆件连接全部采用满焊焊接工艺,
焊接位置打磨平整后做整体喷塑处理,焊缝位置无毛刺、锐边,日常挪动和摆放过程中不会划伤手部,喷塑层可以提升架体的防锈、防刮蹭能力,适配户外半露天的使用环境,遇到少量溅水、潮气侵蚀也不会轻易出现掉漆锈蚀的问题。从安装边界与尺寸适配来看,架体整体底部占用的地面投影面积不足0.3平方米,可适配绝大多数家庭阳台的边角空间、客厅沙发旁的窄缝区域,不需要占用大面积的平整地面;最高层置物台的高度控制在1.6米以内,日常摆放、拿取高层的花盆时不需要借助登高工具,成年人站立状态下即可轻松操作;每一层置物台的承载能力按照5kg的静载荷设计,可适配绝大多数常规尺寸的陶瓷花盆、树脂花盆,放置时只要保证花盆底部平稳落在置物网面的中心区域,
不会出现台面变形的问题;架体整体为组装式结构,出厂时分为框架杆件、置物网面、紧固件、脚垫几个部分,用户可按照装配关系快速完成组装,不需要专用的焊接、打孔工具,仅需配套的简易扳手即可完成全部安装流程,组装完成后整体结构无松动、晃量,长期使用也不会出现连接位置松脱的问题。结构设计过程中,对每一层的支撑位置都做了受力校核,竖向支撑杆件从底部一直延伸到对应层的置物台下方,不存在悬臂过长的受力薄弱点,网面与框架的连接采用焊接加卡扣的双重固定方式,即使放置较重的花盆,网面也不会出现凹陷、脱落的问题;相邻两层的竖向间距根据常见盆栽的冠幅高度做了优化,不会出现层高过矮导致高款花盆放不进去、层高过高浪费垂直空间的问题,整体的空间利用率比传统平行多层花架提升40%左右,相同占地面积下可以多放置3-4盆绿植。
