带铰接支座的可调式安装固定基座

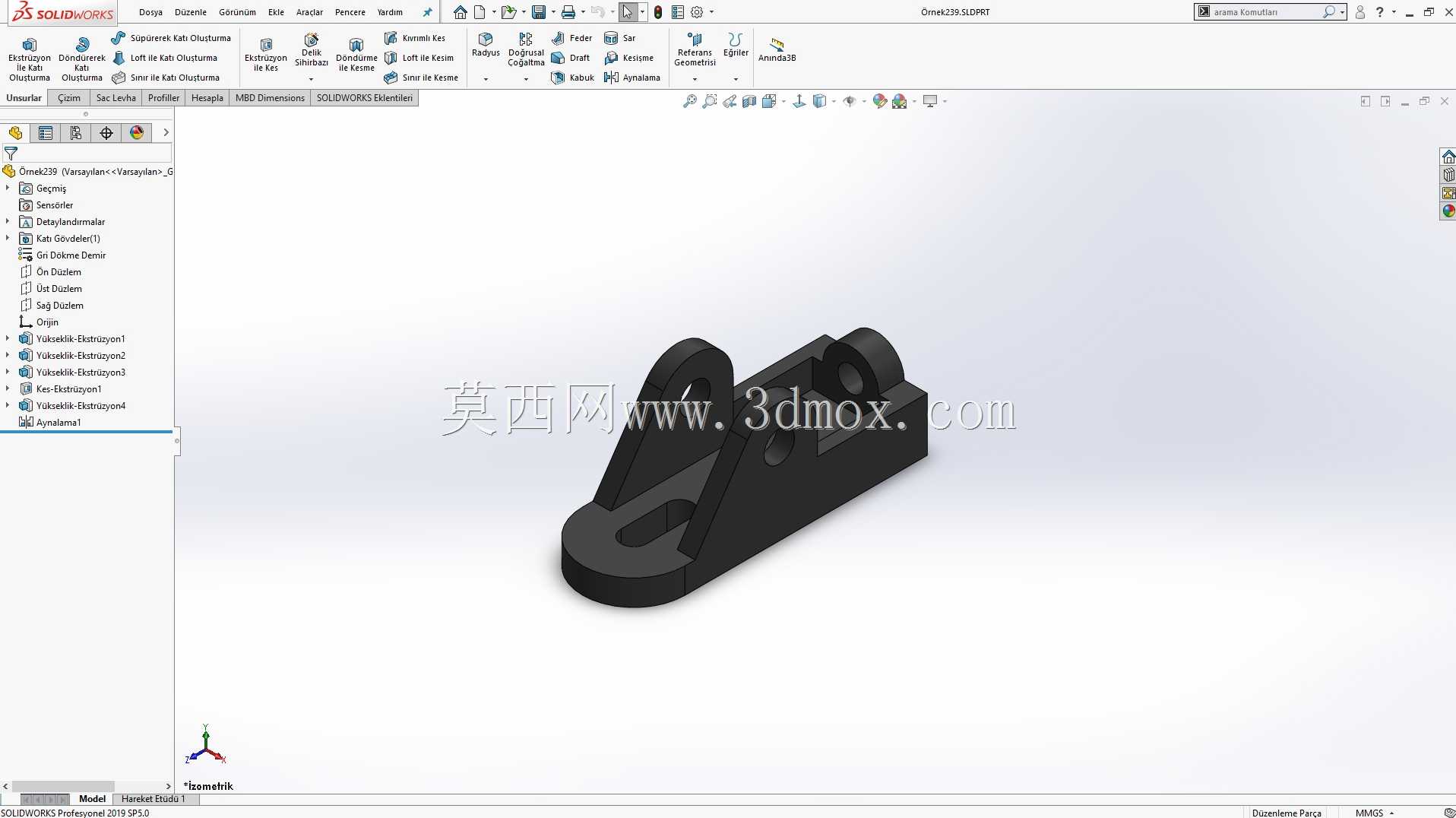

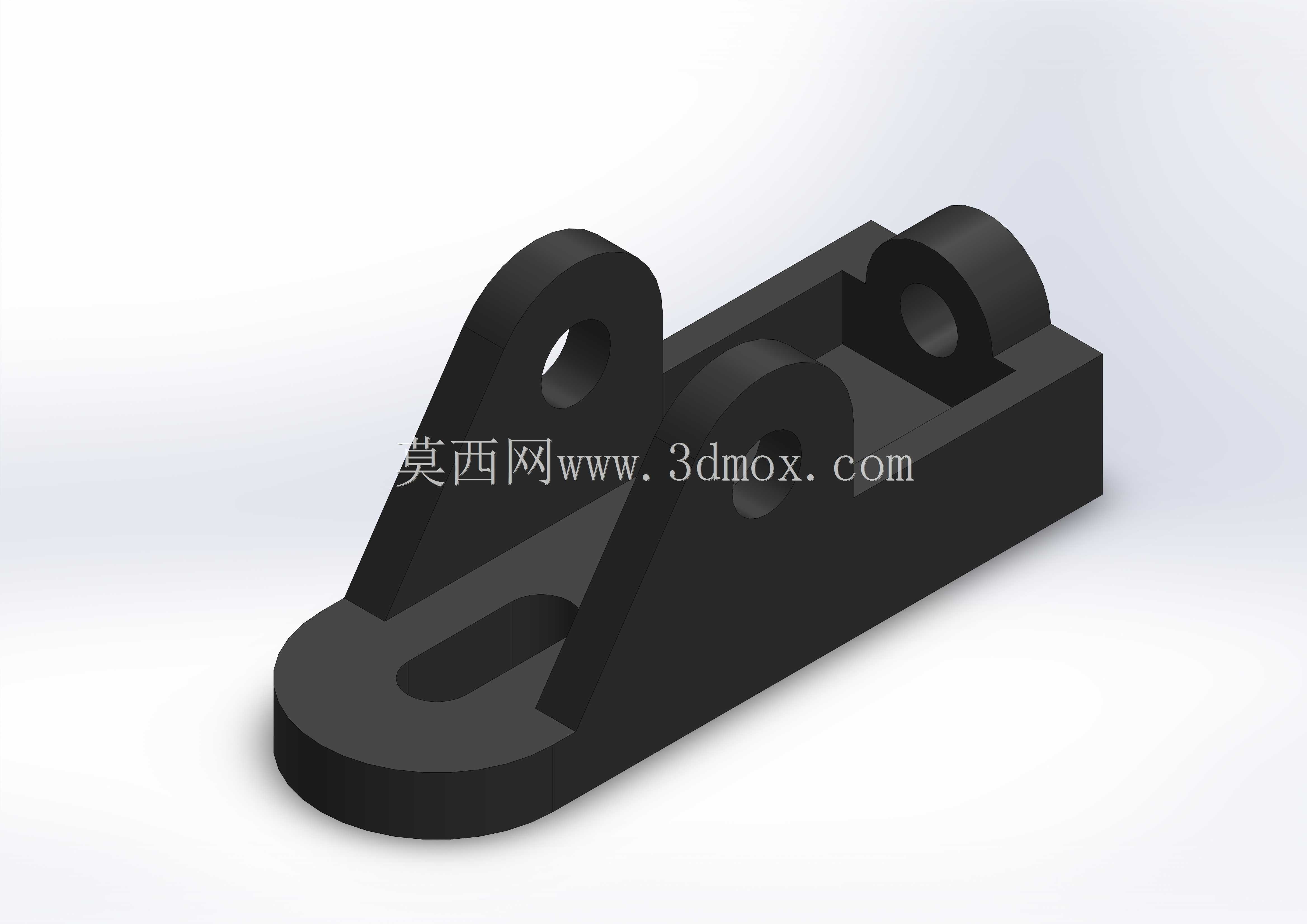

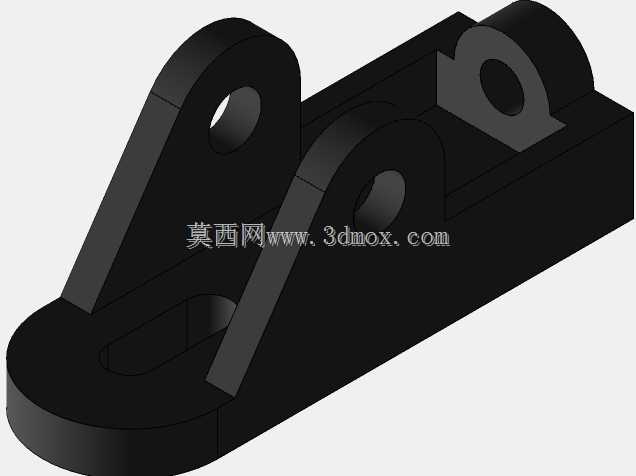

　　这款带铰接结构的安装固定基座，在轻工输送线、小型工装夹具台、非标自动化单机的辅助支撑场景中应用十分普遍，日常产线改造时经常会碰到需要给小型摆动组件提供固定支撑的需求，这类零件就是衔接固定机架与活动执行端的核心衔接件。从结构上看，基座主体采用一体化铣削成型的块状基体，底部设置长圆形调节腰孔，安装时可顺着腰孔长度方向微调固定位置，抵消机架安装面的预加工孔位误差，不需要二次扩孔返工，适配现场安装的容错需求。基体上立设三组带同轴通孔的耳板结构，其中两组耳板位于基座同侧端部，孔位同轴度公差控制在0.02mm以内，用来穿装铰接销轴，连接需要做定轴摆动的连杆、摆臂类零件；第三组耳板位于基体中部靠后位置，孔位与前侧两组耳板的轴线平行，可用来安装辅助限位杆或者阻尼缓冲组件，避免摆动件超行程磕碰基体。

　　设计时优先考虑了受力传导路径，所有耳板与基体衔接的位置都做了R3的圆角过渡，没有直角应力集中结构，承受周期性摆动力载荷时，不会在衔接根部出现应力断裂问题。基体底部的安装接触面做了0.8μm的平面度处理，和机架安装面贴合时不会出现虚接，锁紧安装螺栓后受力均匀，长期受振动载荷也不会出现松动偏移。从安装边界来看，基座整体长度控制在120mm区间，宽度方向尺寸为60mm，总高度（从安装底面到耳板顶端）为75mm，底部腰孔的中心距调节范围为15mm，适配M8规格的内六角安装螺栓；耳板上的铰接通孔直径为12mm，适配标准Φ12的圆柱销轴，孔壁做了铰孔处理，表面粗糙度达到Ra1.6，销轴穿装后转动间隙控制在0.05mm以内，既不会出现卡滞，也不会因为间隙过大产生摆动窜动。

　　实际使用场景中，这类基座常用来安装小型气动摆杆、物料拨叉、检测传感器的摆动支架，比如包装机上的料仓挡料摆臂、输送线上的工件到位阻挡摆杆，都可以用这类基座做固定支撑。设计时没有采用分体拼接结构，一体化的基体避免了拼接螺栓松动带来的支撑精度下降问题，整体采用碳素钢材质做发黑处理，兼顾了结构强度和车间环境下的防锈能力，不需要额外做表面涂装就能适配多数工业车间的使用环境。耳板的厚度设置为8mm，单侧耳板可承受的径向载荷达到800N，完全满足小型执行组件的支撑受力需求，不会因为摆臂工作时的反作用力出现耳板变形。在做三维建模时，所有安装孔位、腰孔的尺寸都严格适配现有标准紧固件规格，不需要额外定制非标连接件，现场安装时直接采购标准件就能完成装配，大幅降低现场施工的配件准备成本。另外基座后侧的块状凸台结构，既可以作为安装时的定位靠面，也能在摆臂摆到极限位置时充当硬限位，不需要额外加装限位块，进一步简化了整体组件的结构。
