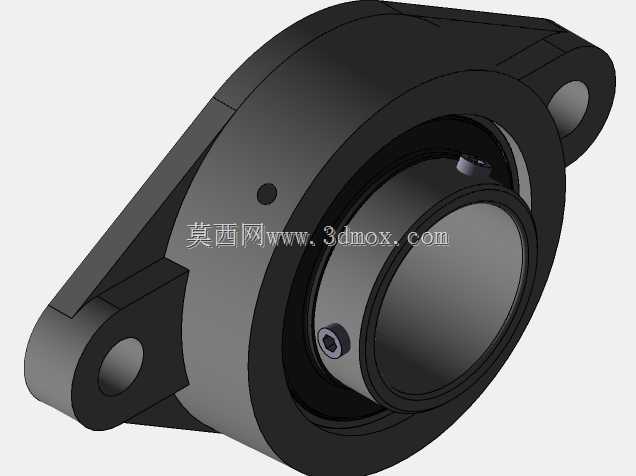

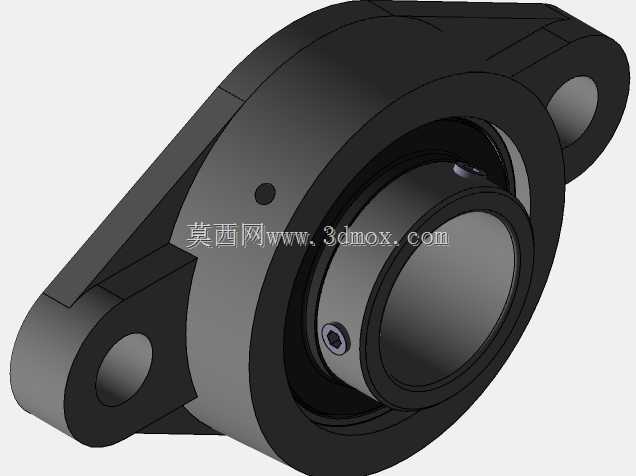

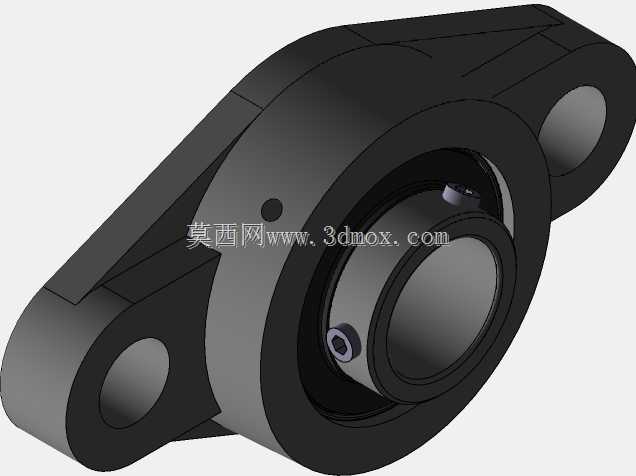

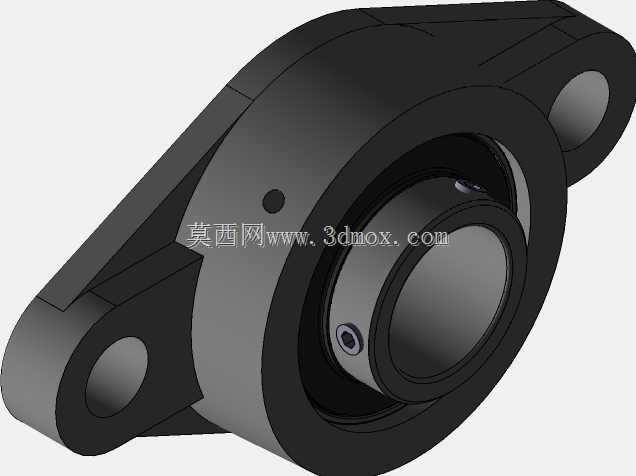

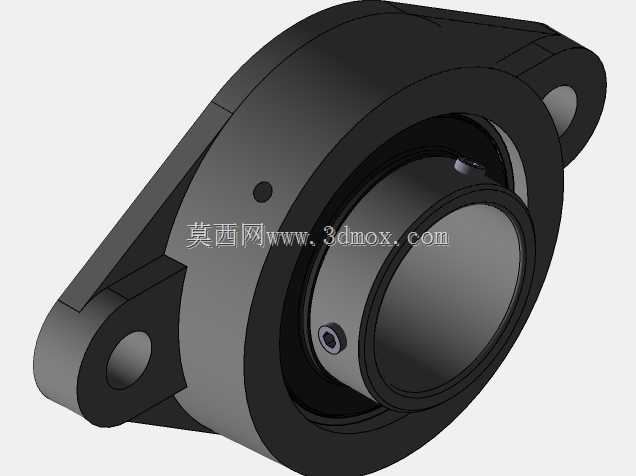

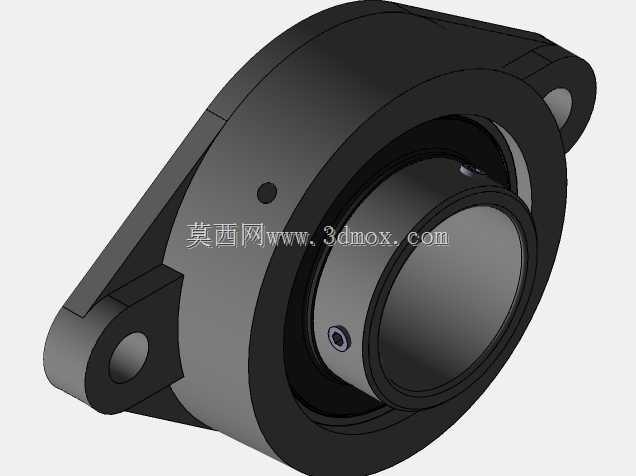

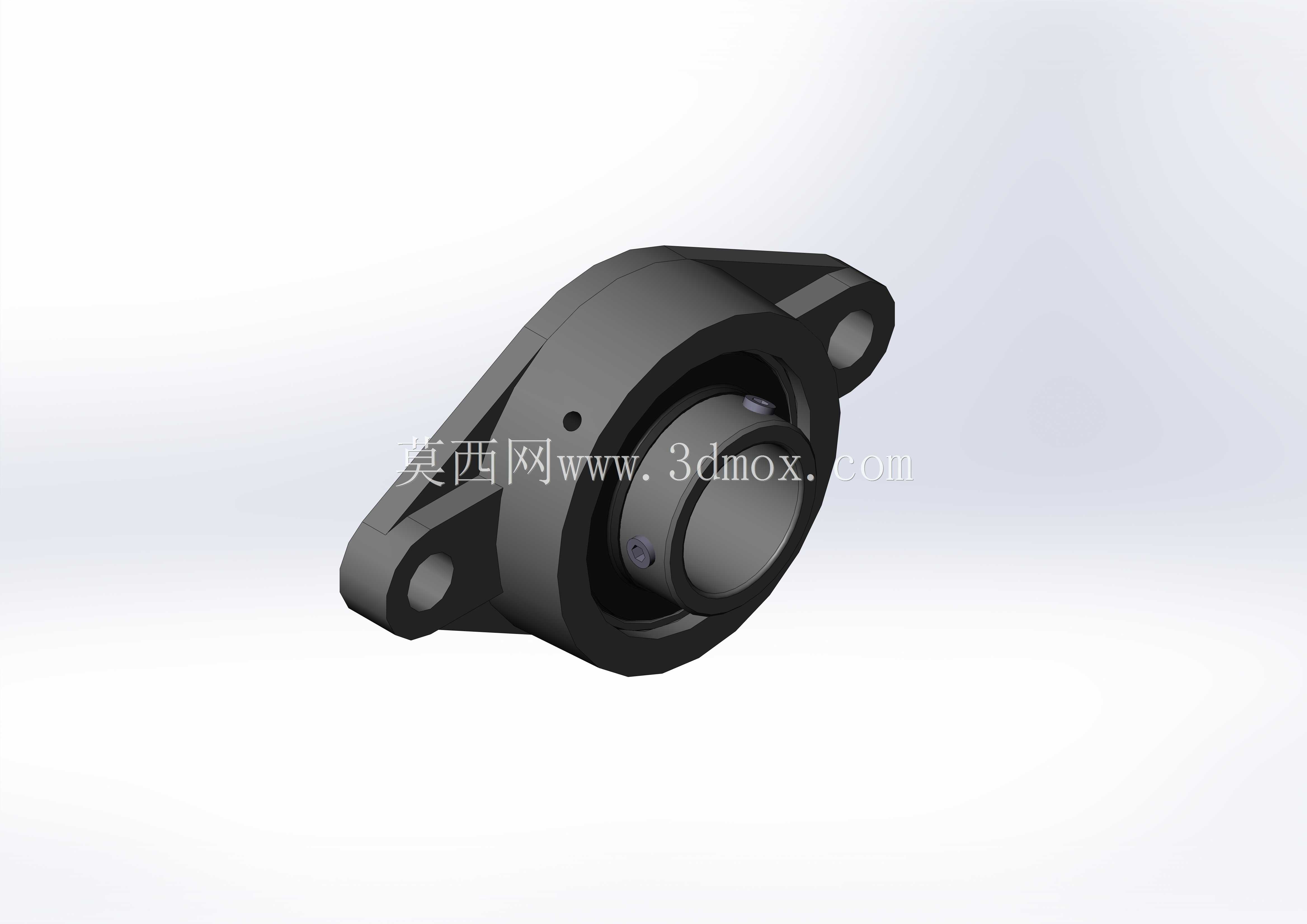

UCFL系列菱形带座外球面滚柱轴承结构

　　在轻工输送线、食品加工设备、小型农机传动端的设计选型中，带座外球面轴承一直是兼顾安装便捷性与承载能力的常用部件，UCFL系列菱形座滚柱轴承的应用场景覆盖了多数中低速、存在一定安装对中误差的传动工位。这类轴承的实际用途是为旋转轴提供径向与少量轴向的支撑约束，相比普通深沟球轴承搭配独立轴承座的安装形式，一体式带座结构省去了座孔与轴承外圈的配合公差校核环节，现场安装时仅需要通过菱形座两个安装耳的螺栓孔完成固定，即可快速完成轴系的支撑装配，尤其适合设备现场改造、小型设备批量装配时减少装配调试工时。从功能特性来看，UCFL系列滚柱轴承采用滚柱作为滚动体，相比同尺寸的球型外球面轴承，线接触的滚柱结构能承受更大的径向载荷，适配皮带输送机从动辊、

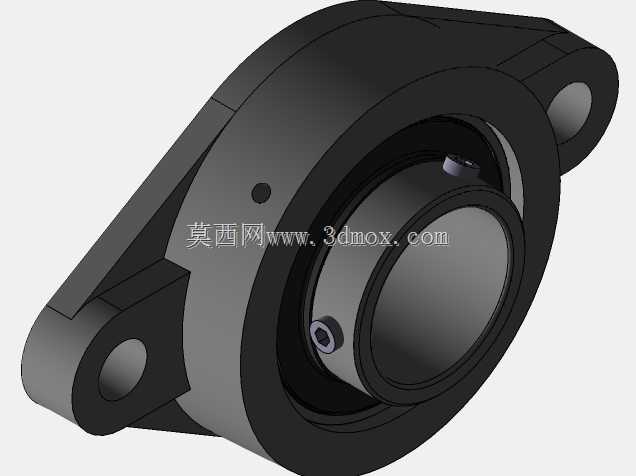

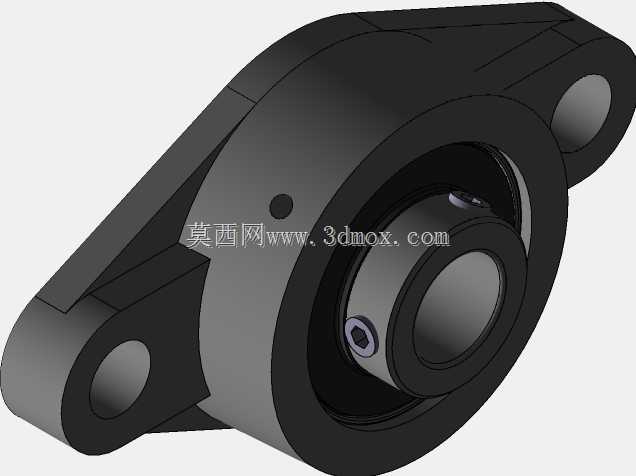

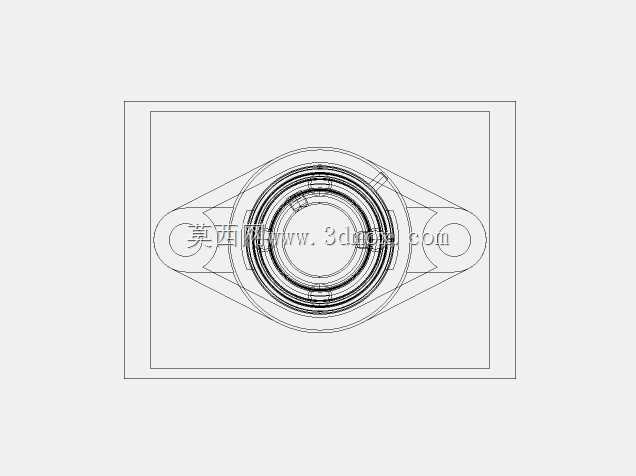

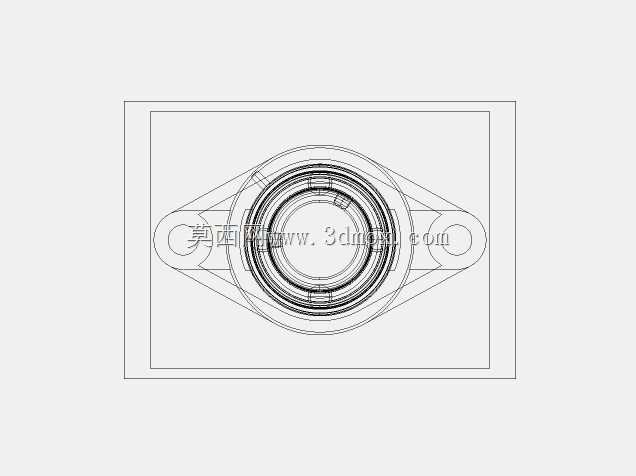

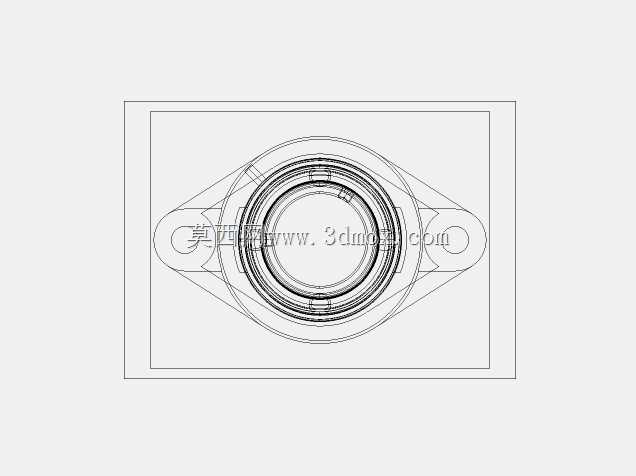

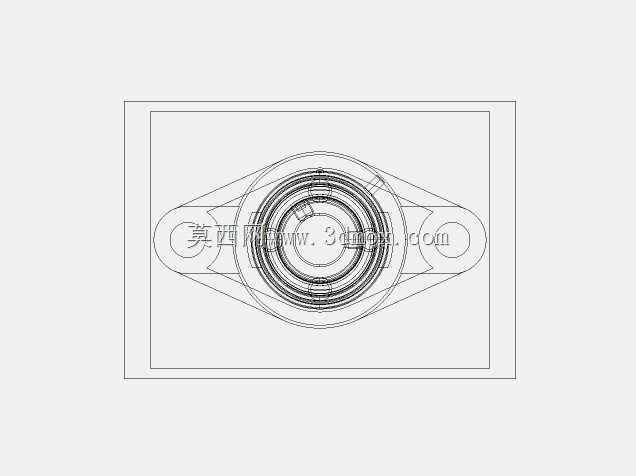

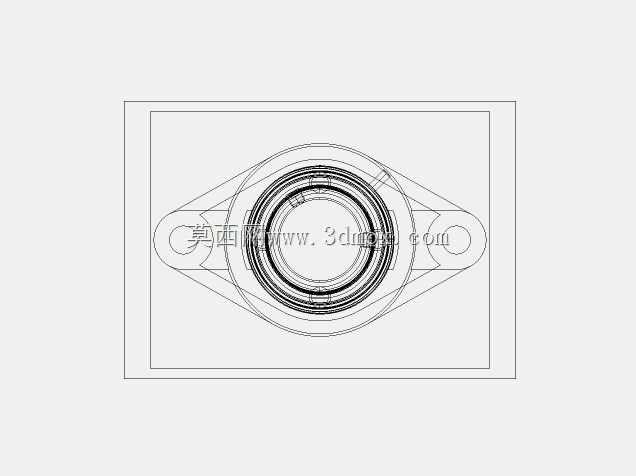

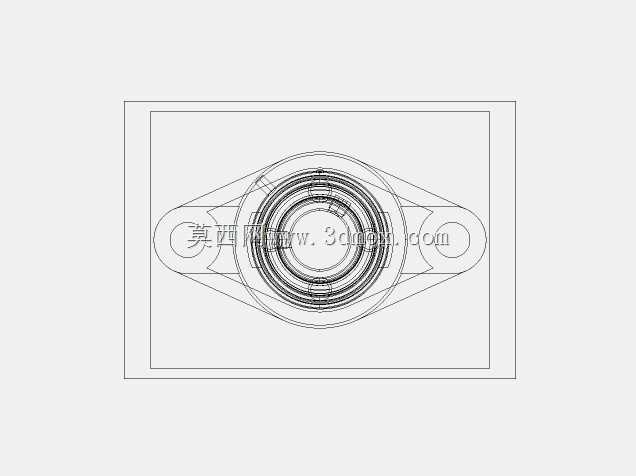

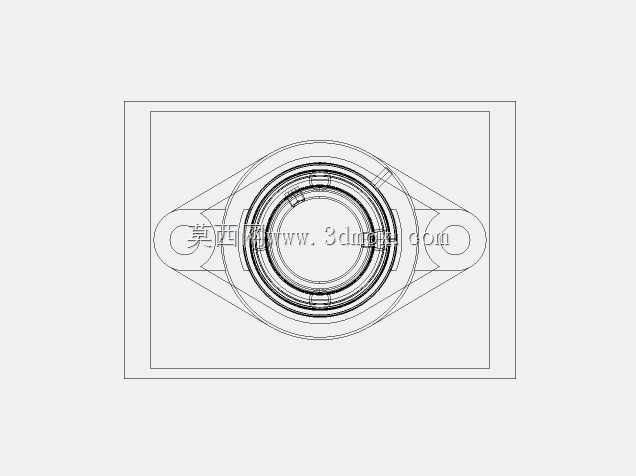

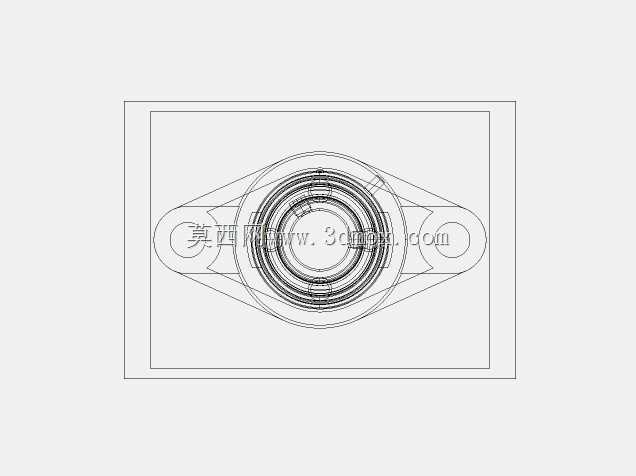

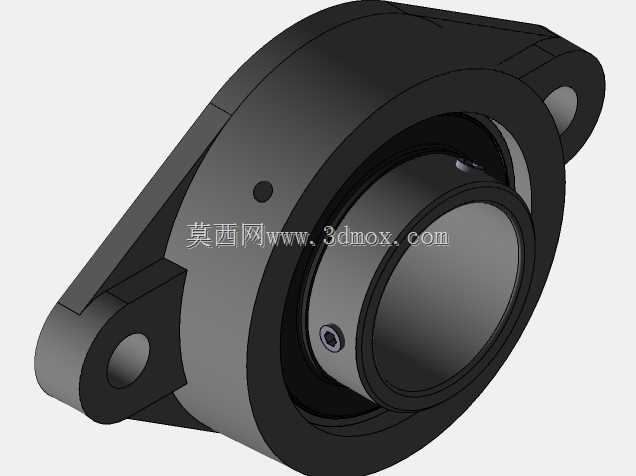

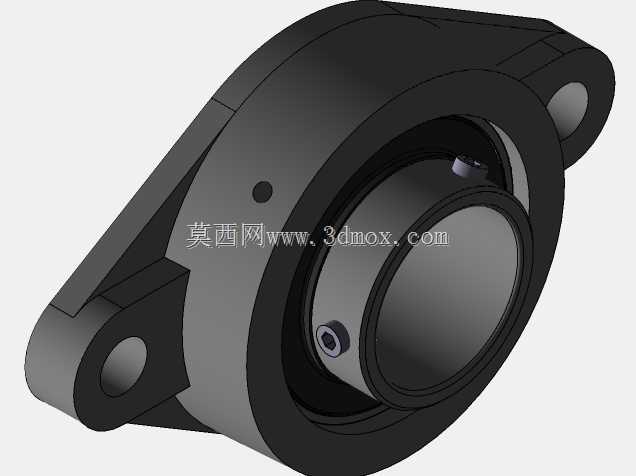

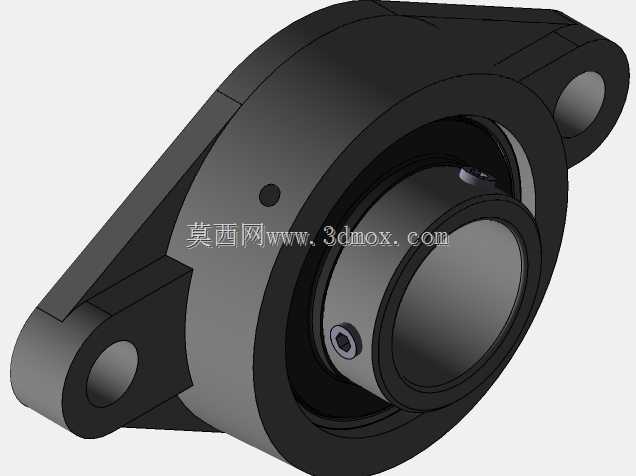

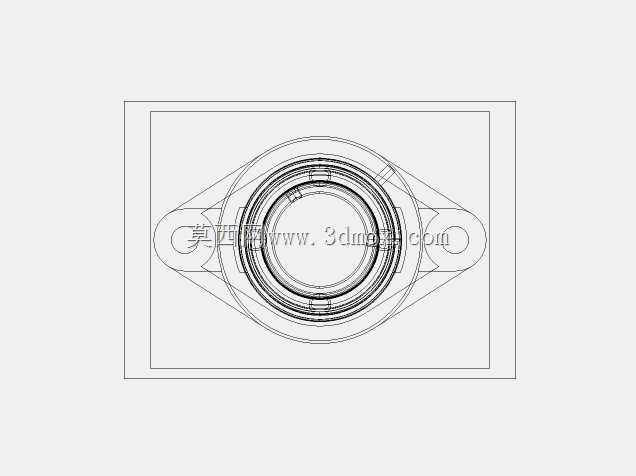

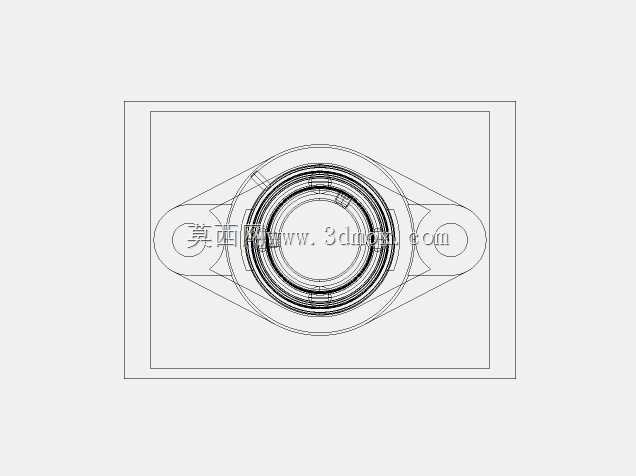

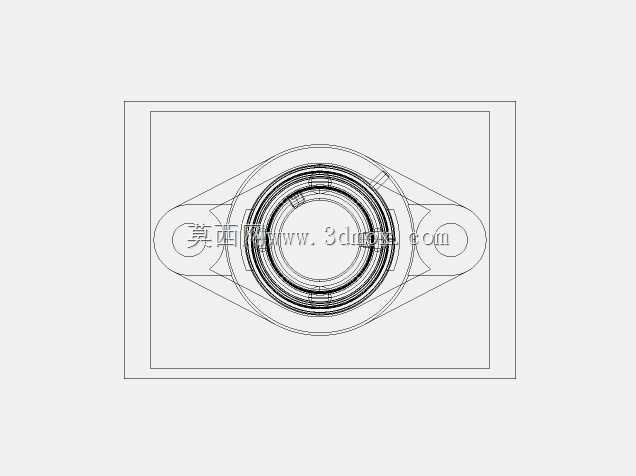

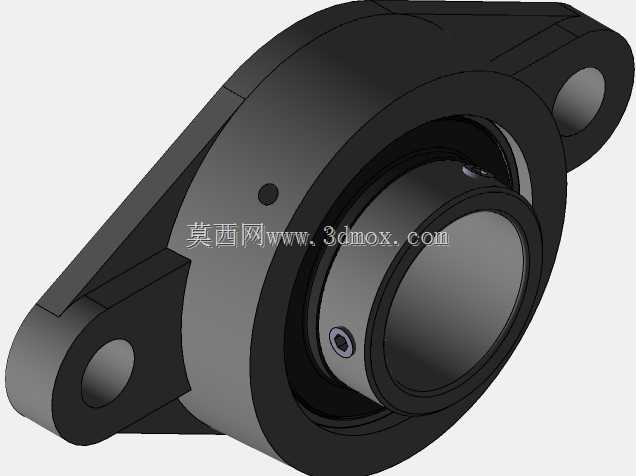

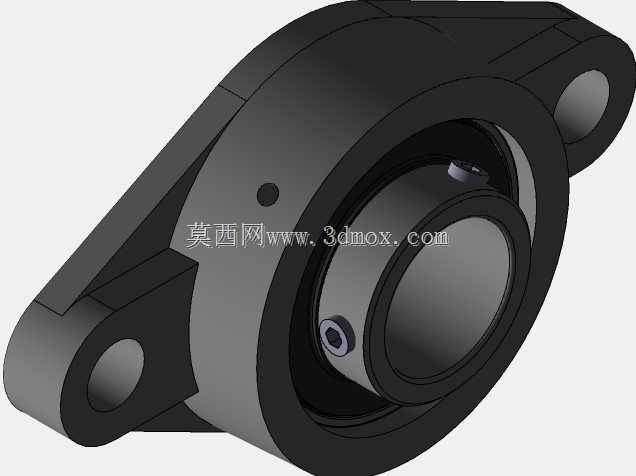

　　小型链轮传动端、搅拌设备低速转轴这类存在持续径向冲击载荷的工位；轴承内圈带有顶丝结构，装配时将轴穿入内圈孔后，拧紧内圈上的紧定螺钉即可完成轴与内圈的周向固定，不需要额外加工轴肩、键槽来实现轴向与周向定位，对轴的加工精度要求更低，能适配冷拔圆轴这类不需要二次精加工的轴材，进一步降低设备整体制造成本。设计思路上，菱形的轴承座采用铸铁材质一体铸造成型，两个安装孔分布在轴承主体的斜向两侧，相比立式方形座占用的安装平面空间更小，安装时不需要在安装基板上预留过大的避让区域，两个安装螺栓的受力方向与轴承主要承载方向形成稳定的三角支撑结构，在承受垂直于安装面的径向载荷时，座体的受力分布更均匀，不容易出现安装耳断裂的问题；

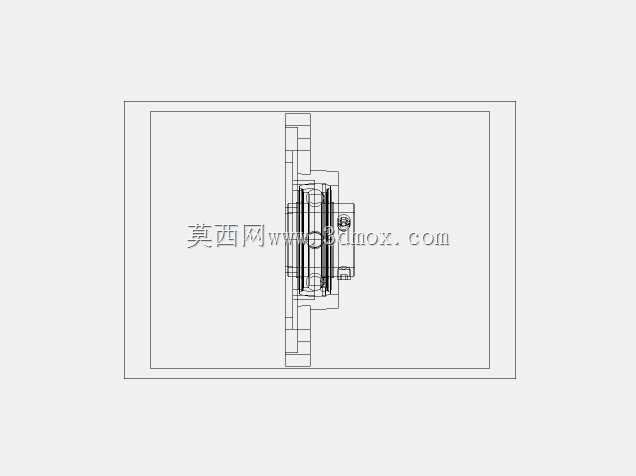

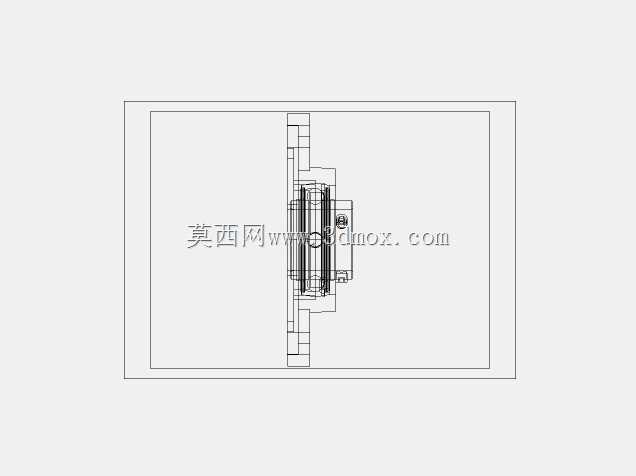

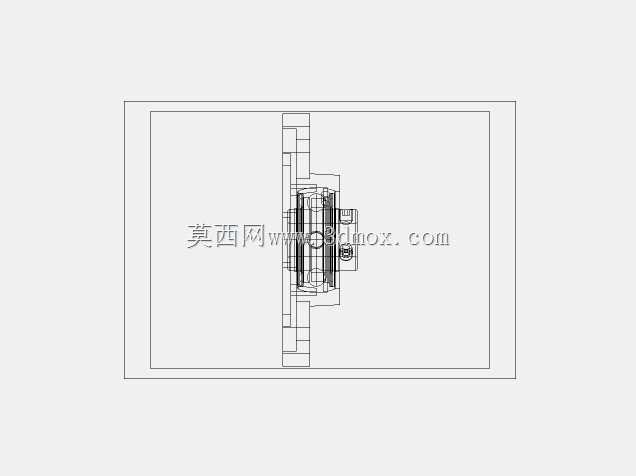

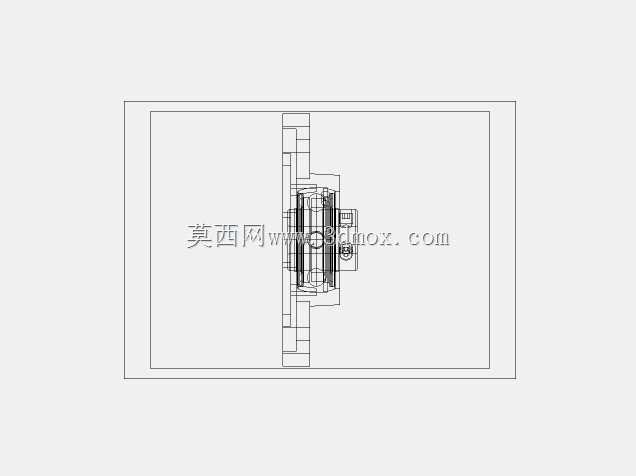

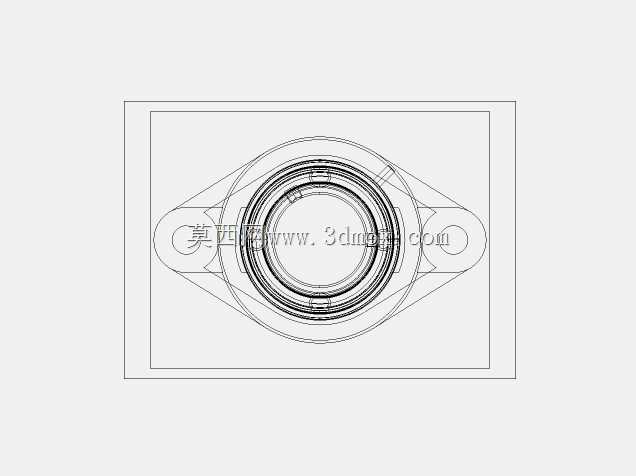

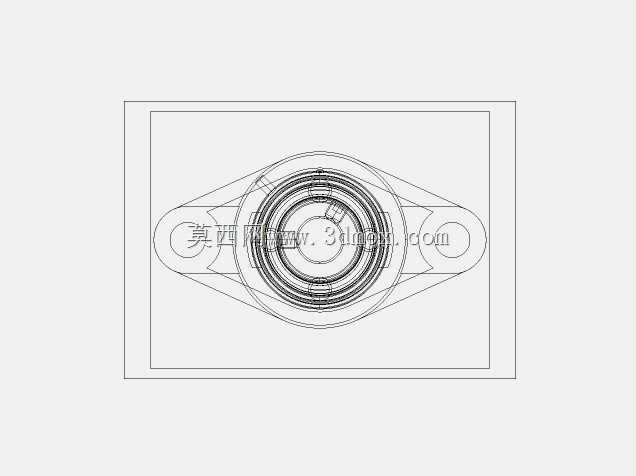

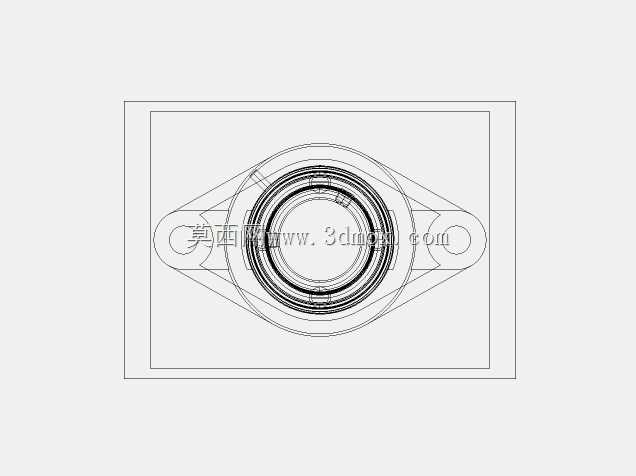

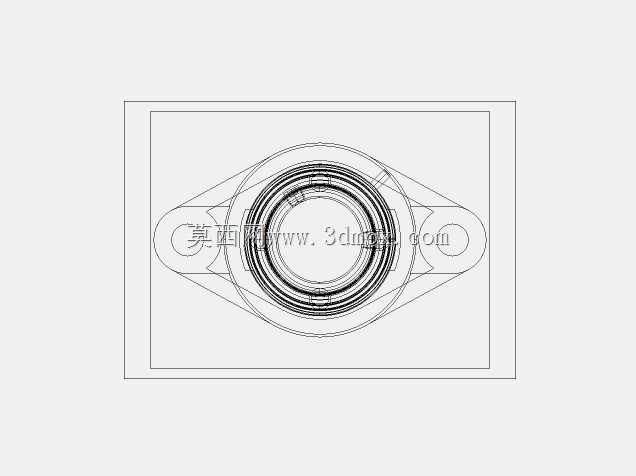

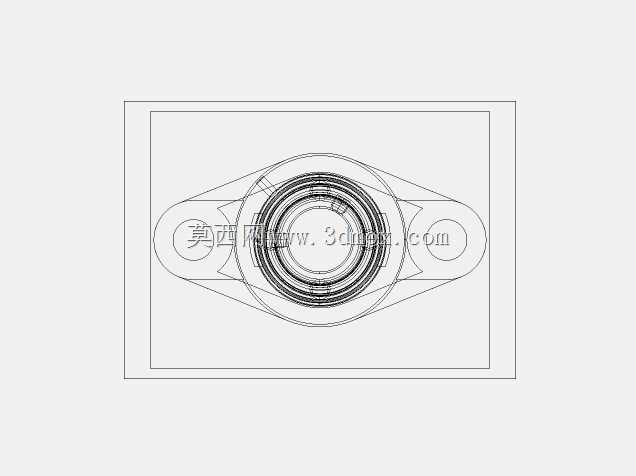

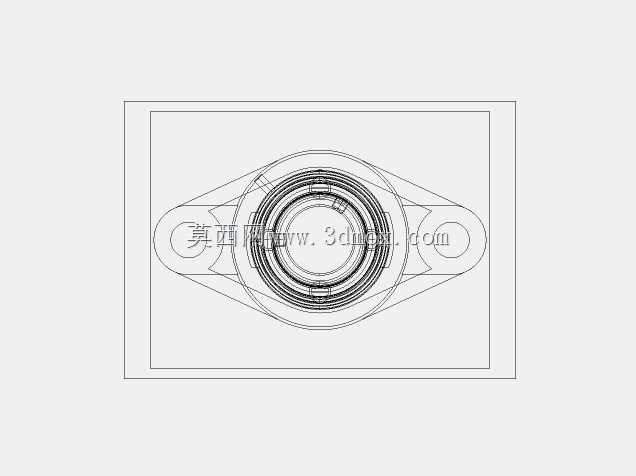

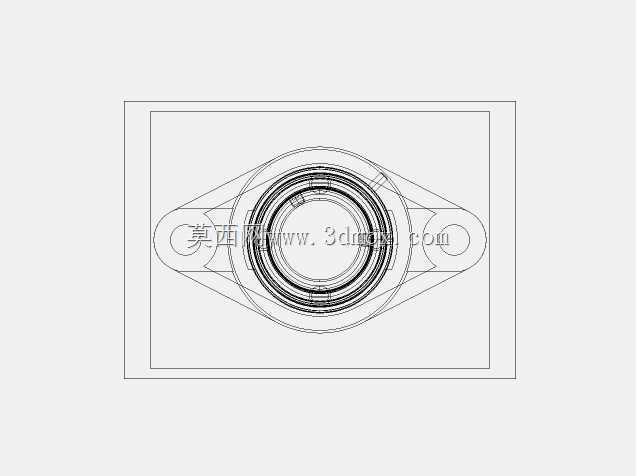

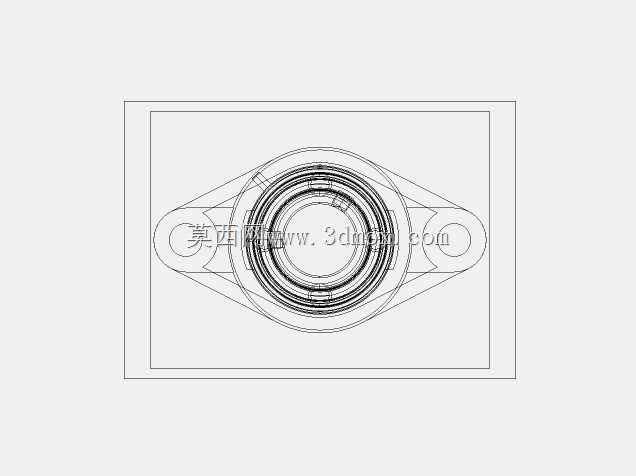

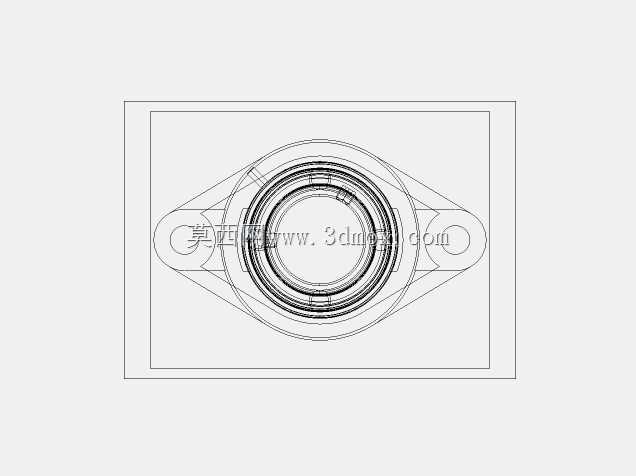

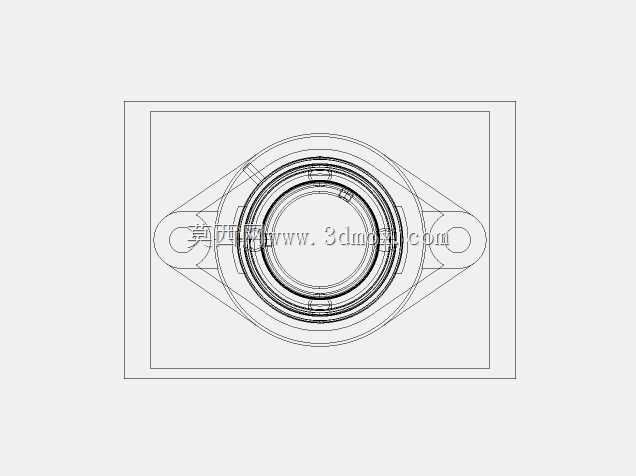

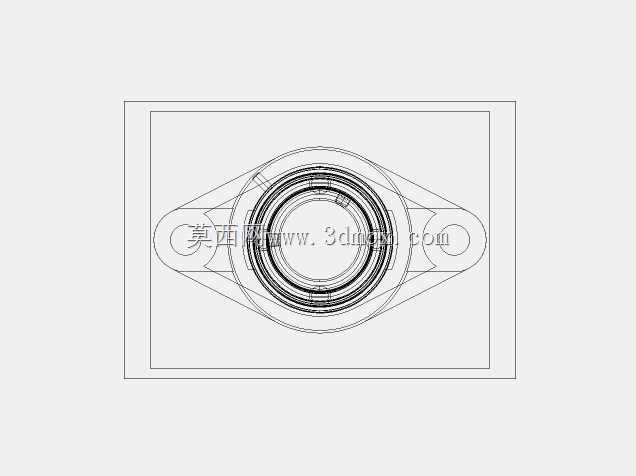

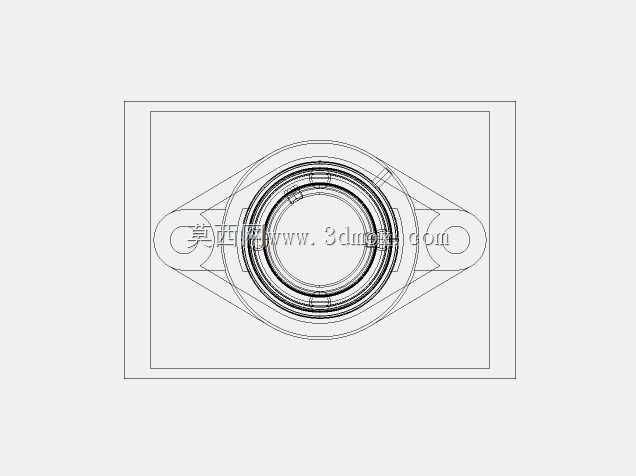

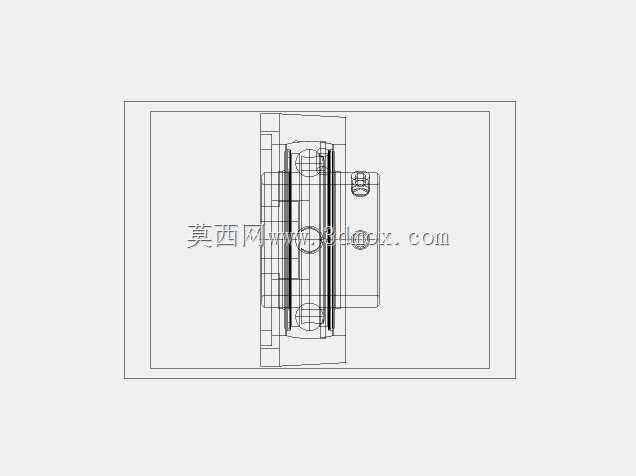

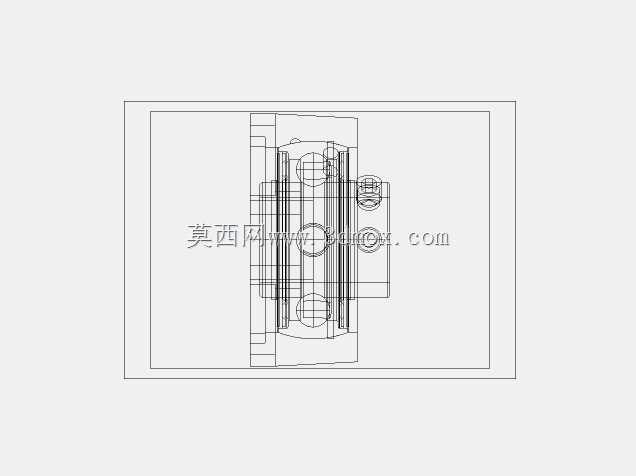

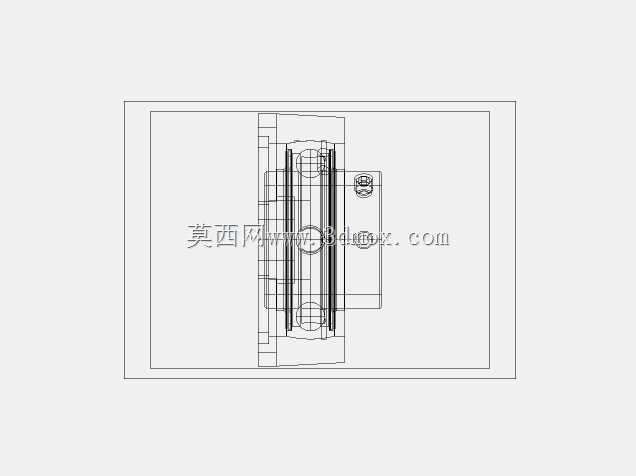

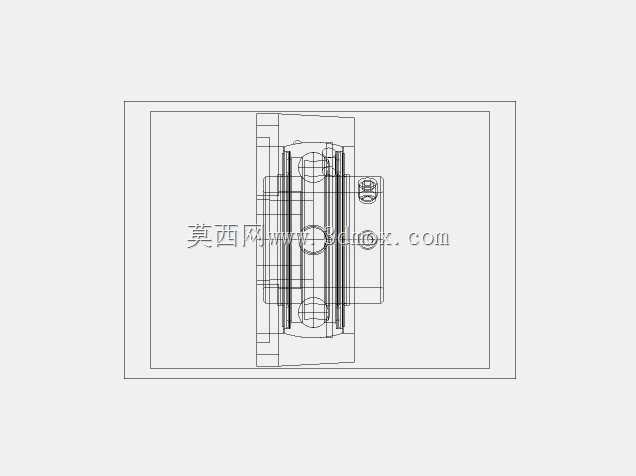

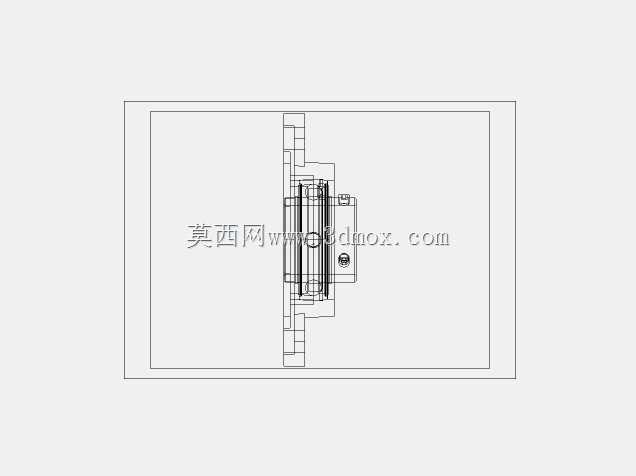

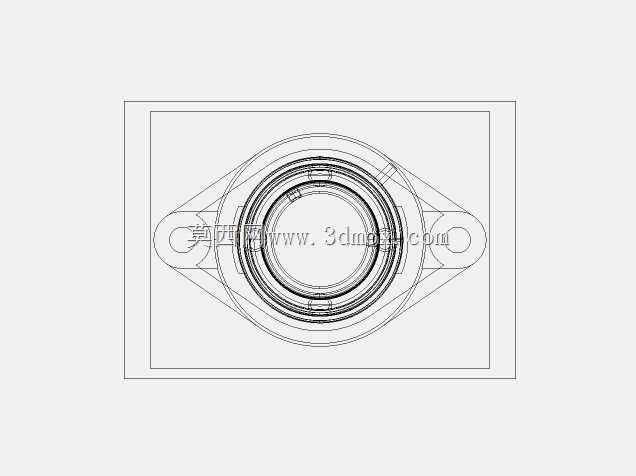

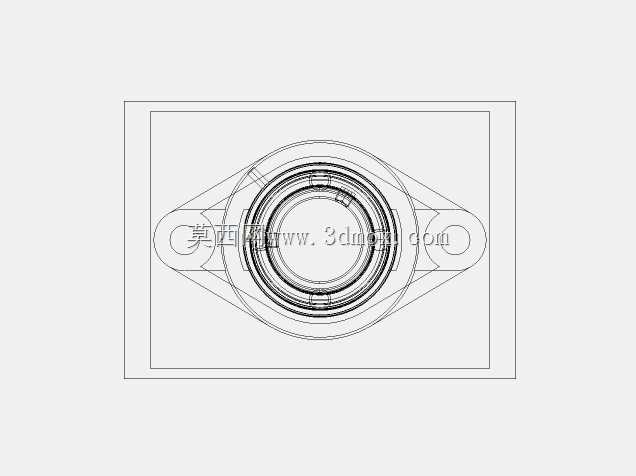

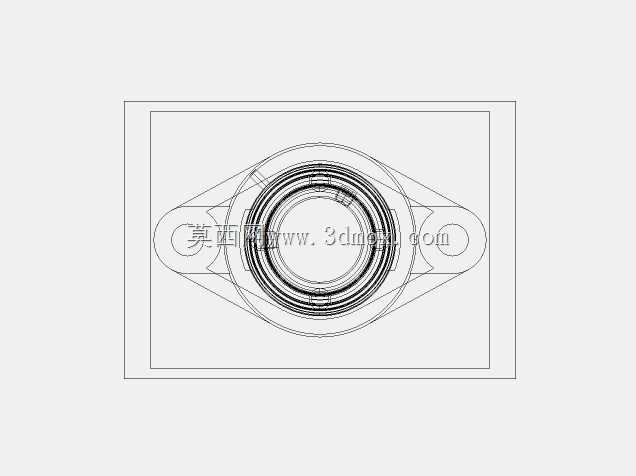

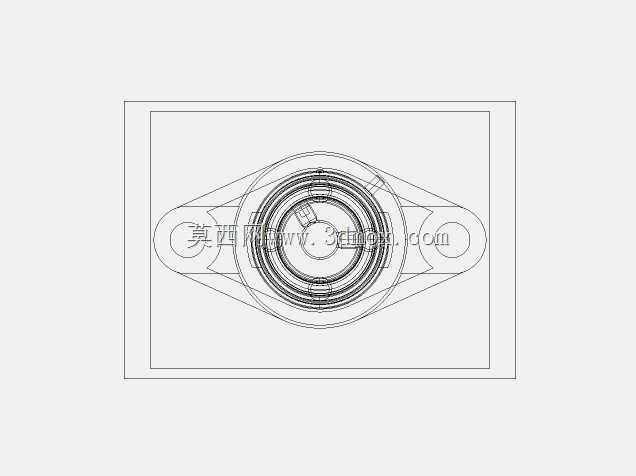

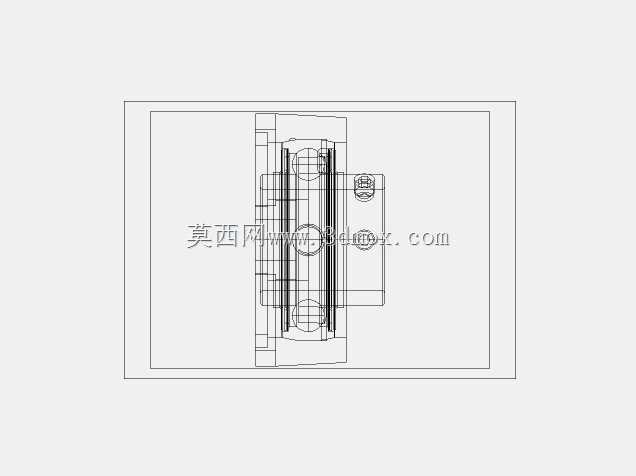

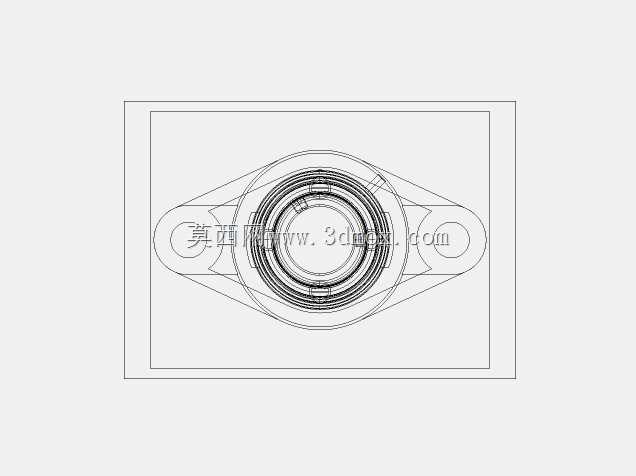

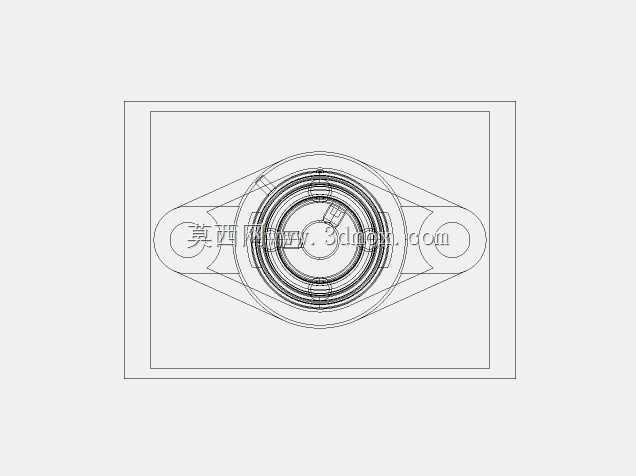

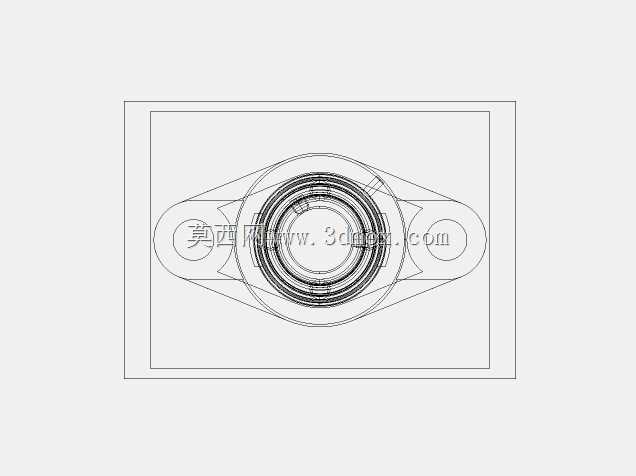

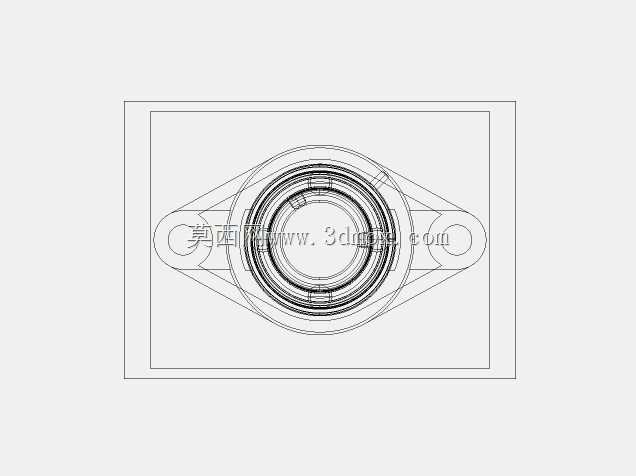

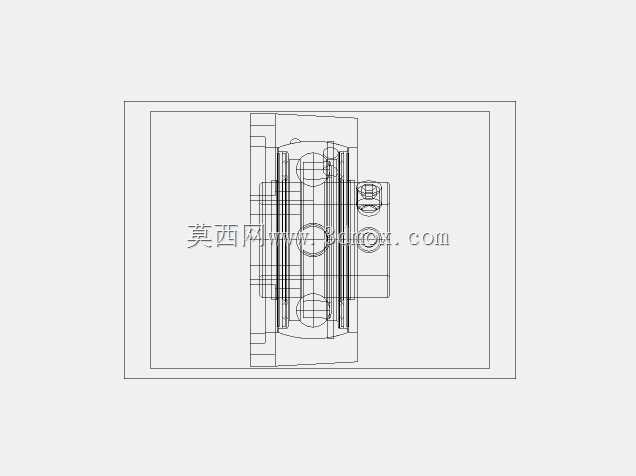

　　轴承外圈与座孔采用球面配合结构，当安装时轴的中心线与座体安装面存在小角度偏斜时，球面配合可以自动调整轴承内圈的角度，补偿轴的挠曲变形与安装对中误差，避免轴承因为偏载出现早期磨损，这一特性在长距离输送线的辊筒支撑中优势尤为明显，长辊筒加工时的同轴度误差、机架焊接后的安装面变形，都可以通过轴承的自调心功能抵消，不会出现卡滞、异常发热的问题。外形尺寸与安装边界方面，UCFL系列不同型号对应不同的轴径适配范围，以常见的ucfl208、ucfl209、ucfl210为例，分别适配40mm、45mm、50mm直径的轴，座体的总长度沿两个安装孔中心连线方向随型号增大逐步增加，安装孔的中心距、孔径也对应匹配常用的M10、M12、M16安装螺栓，

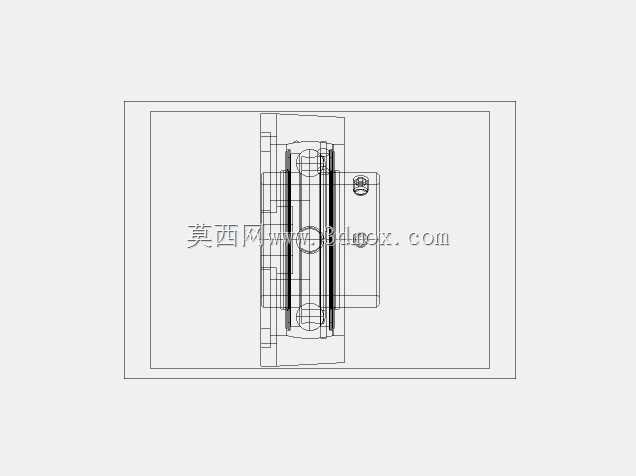

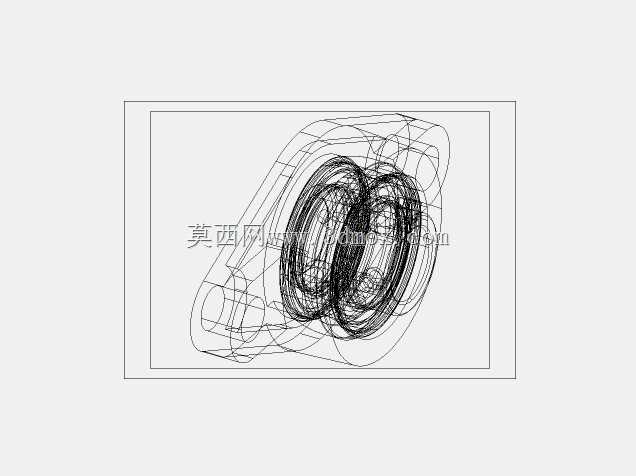

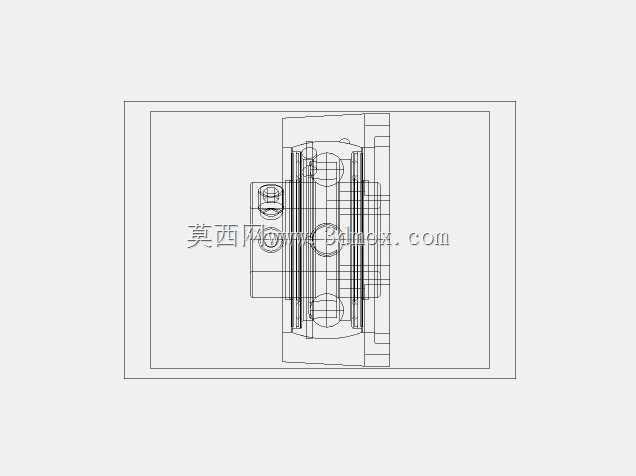

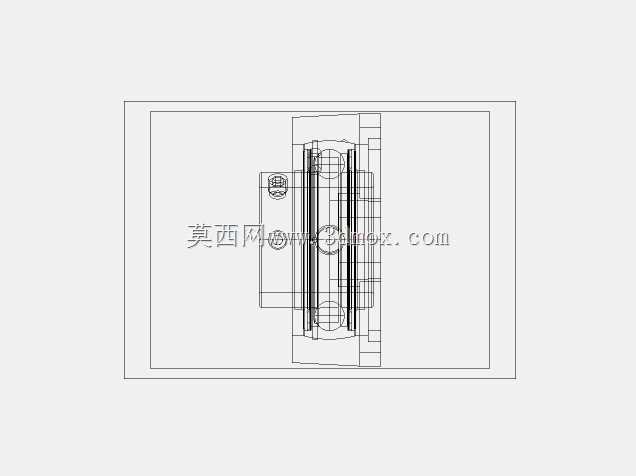

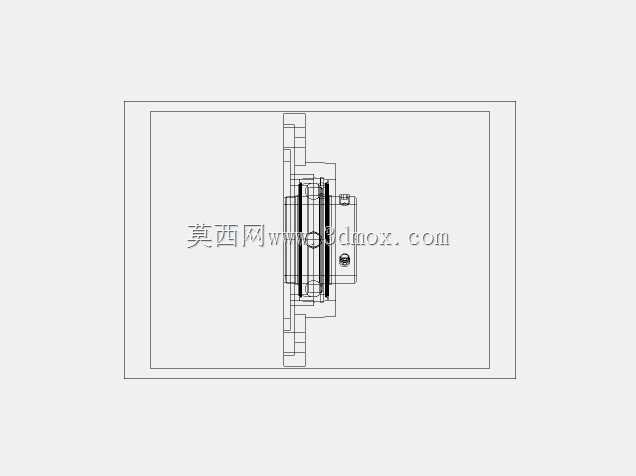

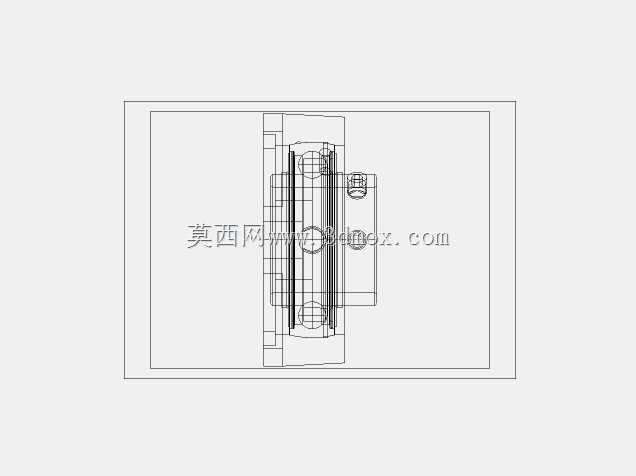

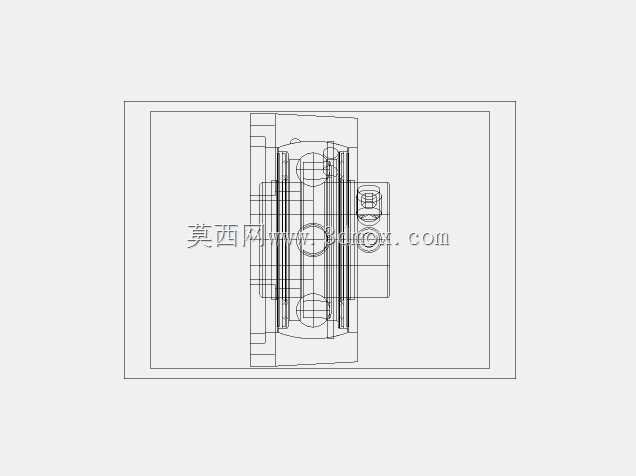

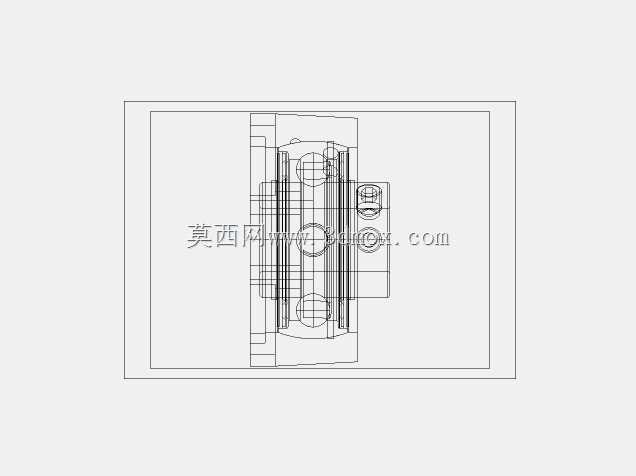

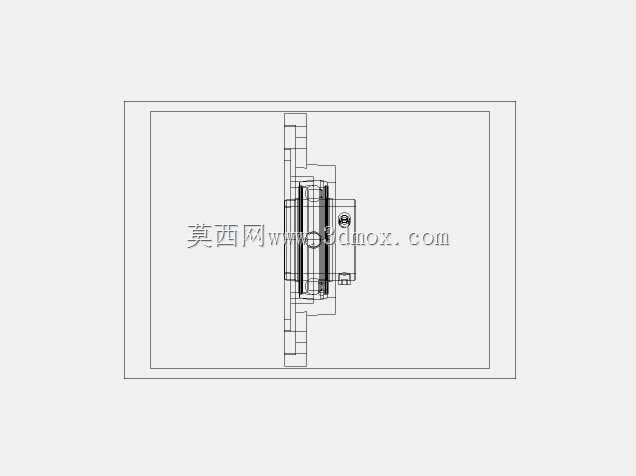

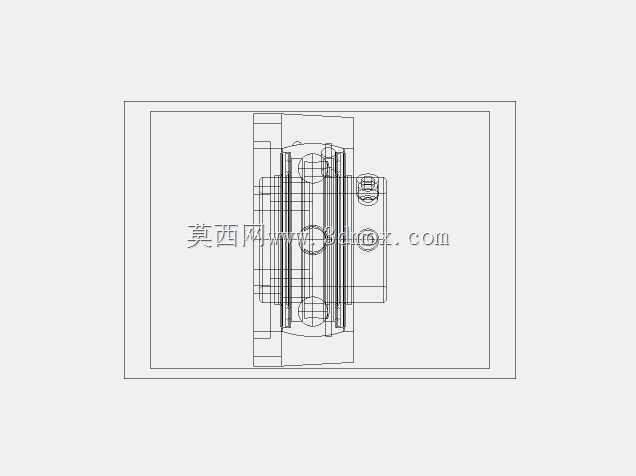

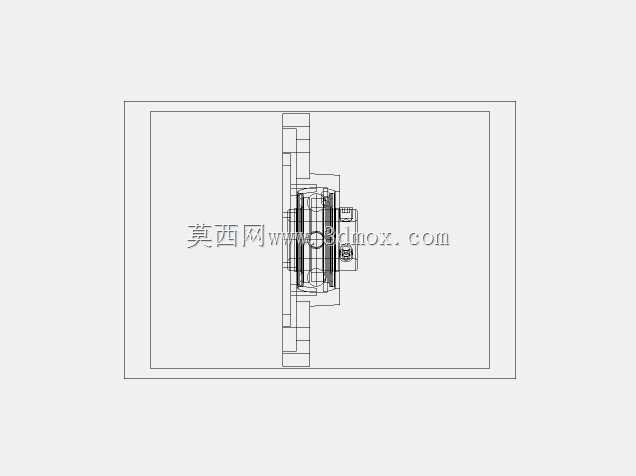

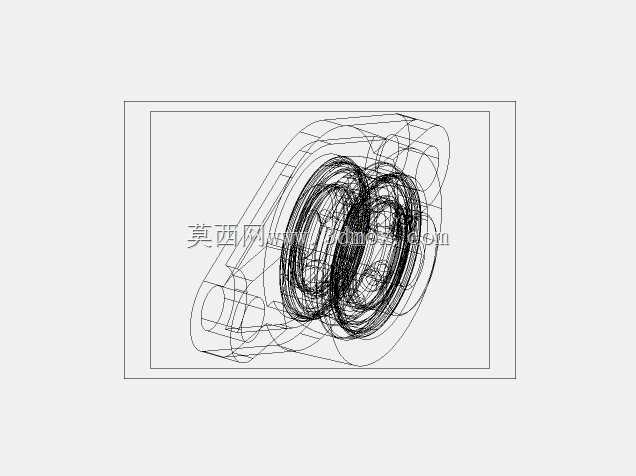

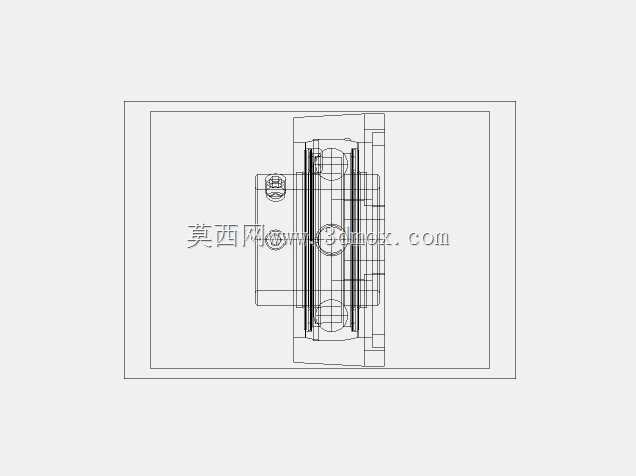

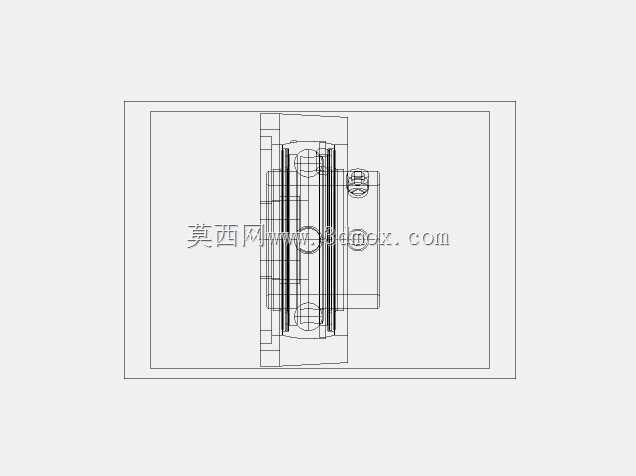

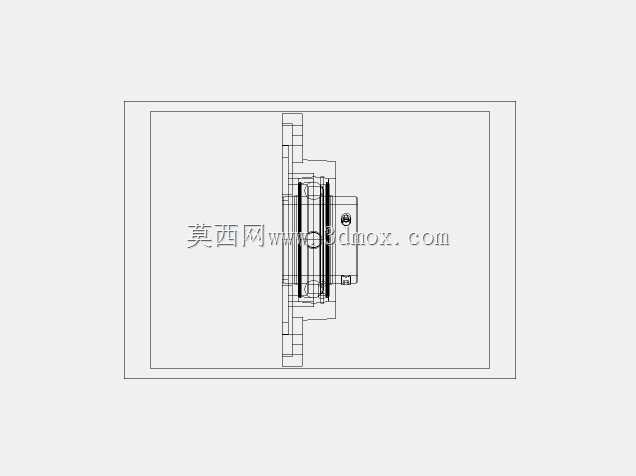

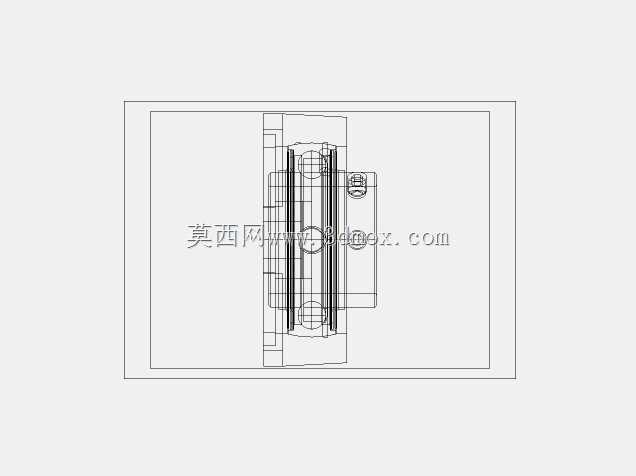

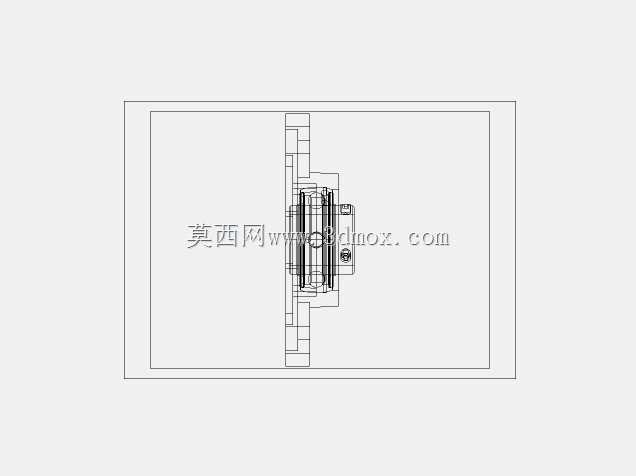

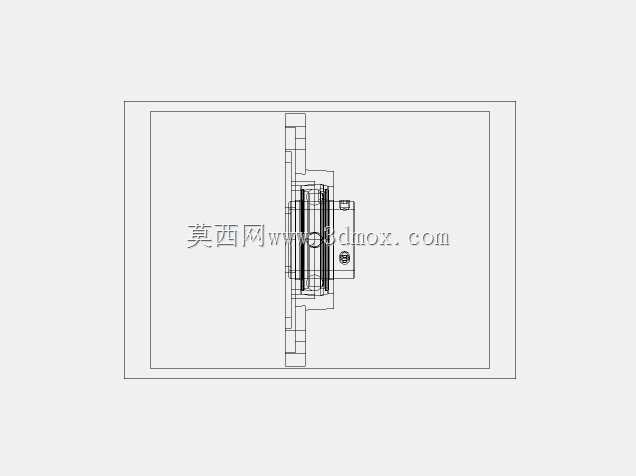

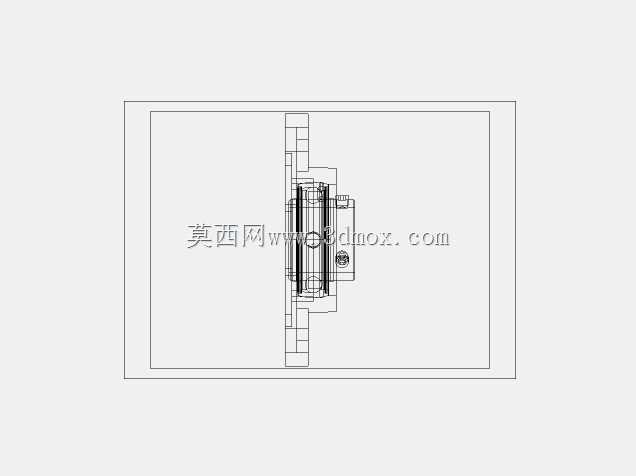

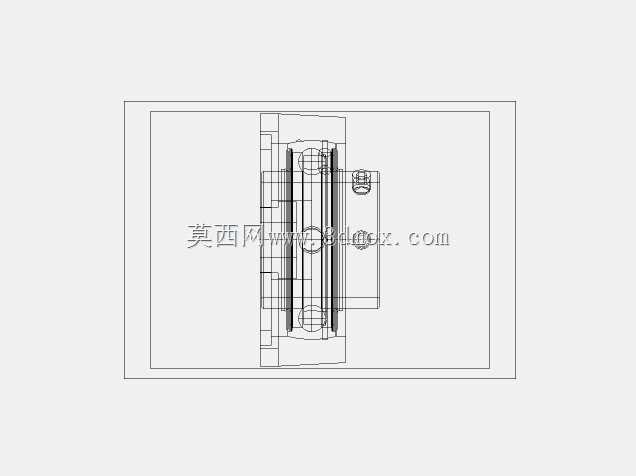

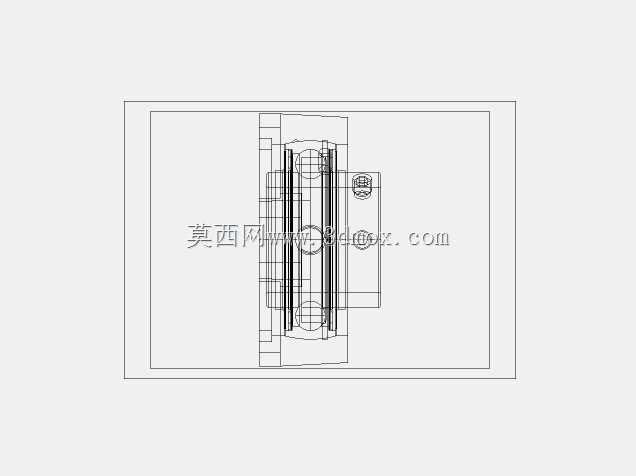

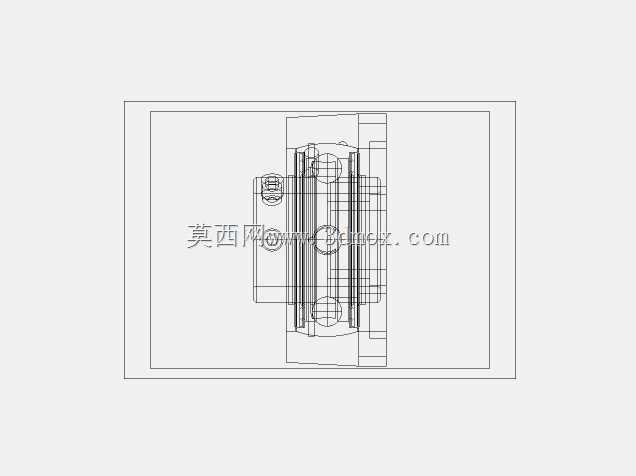

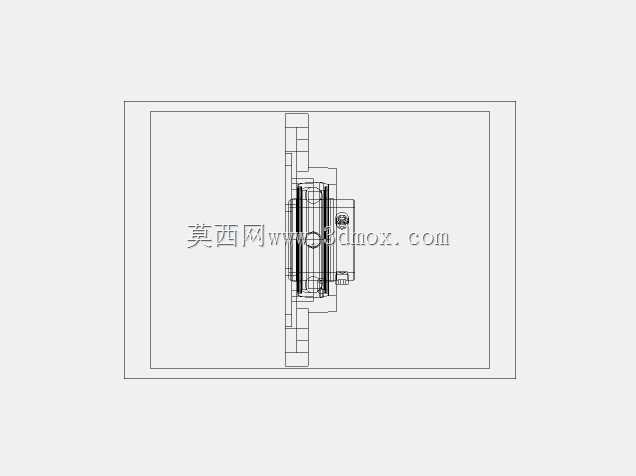

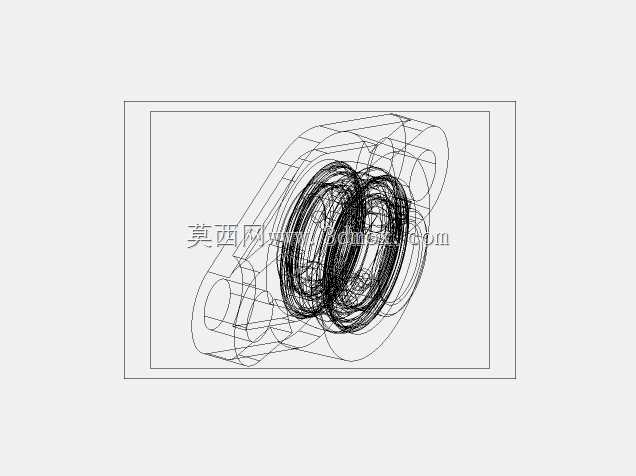

　　设计选型时需要注意预留的安装空间不仅要覆盖座体本身的轮廓尺寸，还要预留扳手拧紧安装螺栓、拧紧内圈顶丝的操作空间，轴承座的安装面需要保证平面度不低于0.1mm/100mm，避免安装时座体受迫变形导致轴承内圈卡滞；轴承内圈伸出座体的端面部分需要预留轴端挡圈或者其他轴向限位零件的安装位置，避免轴运转时出现轴向窜动顶到座体密封件。这类轴承的密封结构采用内置接触式橡胶密封，能阻挡常规工况下的粉尘、少量溅水进入轴承内部，适配多数开式工业环境的使用需求，但在存在大量腐蚀性液体、超细粉尘的工况下，还需要额外增加外置密封防护结构，避免密封件过早失效导致润滑脂泄漏、滚柱磨损。建模过程中需要注意还原轴承内部滚柱的排布规律、内圈顶丝的安装位置、座体安装孔的沉头结构，保证装配干涉检查时能准确反映实际安装状态，为后续的设备整体装配仿真、安装工装设计提供准确的数模依据。
