嵌入式五眼多头家用燃气灶具结构设计

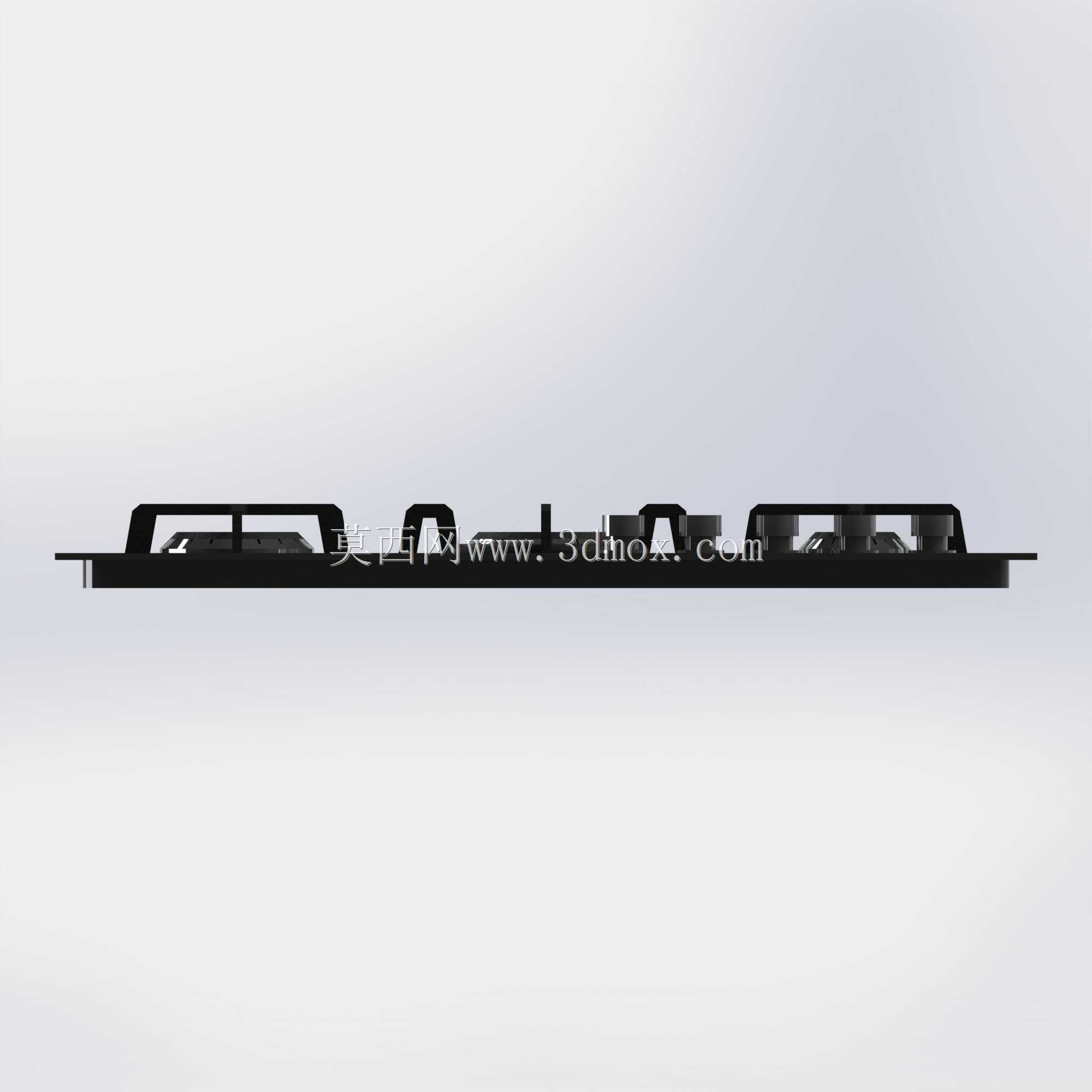

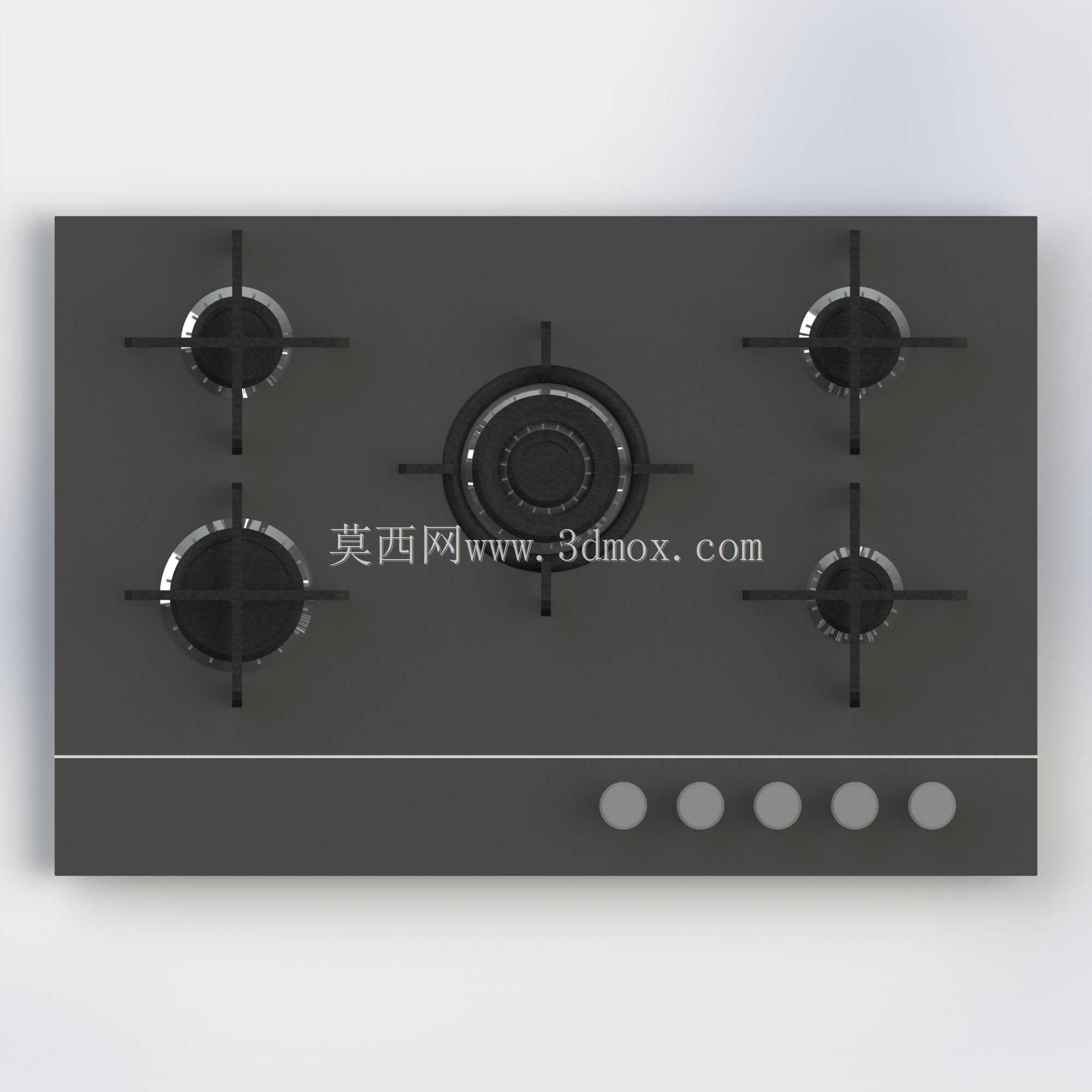

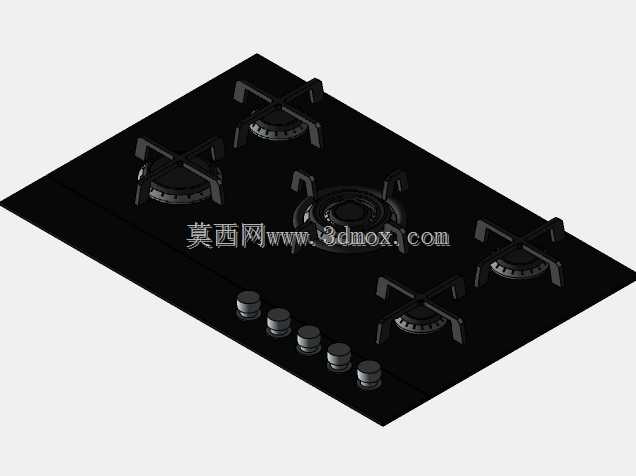

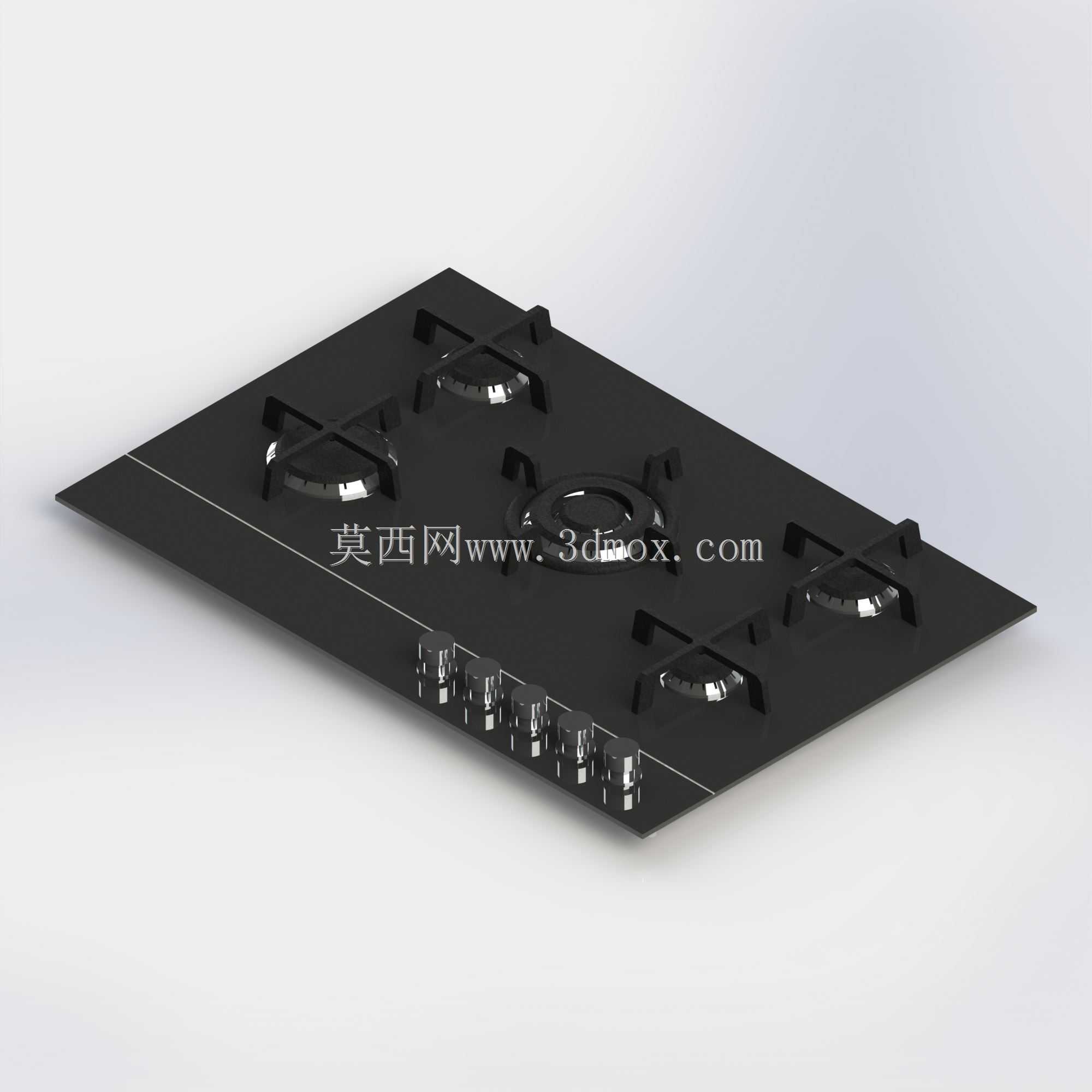

　　这款嵌入式五眼燃气灶具，主要面向开放式厨房、多口之家以及小型商用餐饮操作间的烹饪场景，区别于常规双眼灶具的火力配置，五组炉头的排布可以同时满足煎、炒、煮、炖、保温等多工序同步操作，大幅缩减备餐出餐的等待时长，适配中式快炒、西式慢炖、辅食熬煮等多元烹饪需求。从结构设计逻辑来看，整机采用纯平黑晶钢化玻璃面板作为承载主体，面板边缘做了微倒角收边处理，既可以避免嵌入安装时与石英石台面的硬接触磕碰，也能减少日常使用中汤汁残渣的清洁死角，面板厚度控制在8mm，兼顾结构强度与嵌入后的台面平整度，不会出现突兀的台阶落差。炉头排布采用中心对称布局，中心位置设置小功率中心炉头，主要用于小锅具保温、慢炖、酱料熬制，热负荷控制在1.2kW，

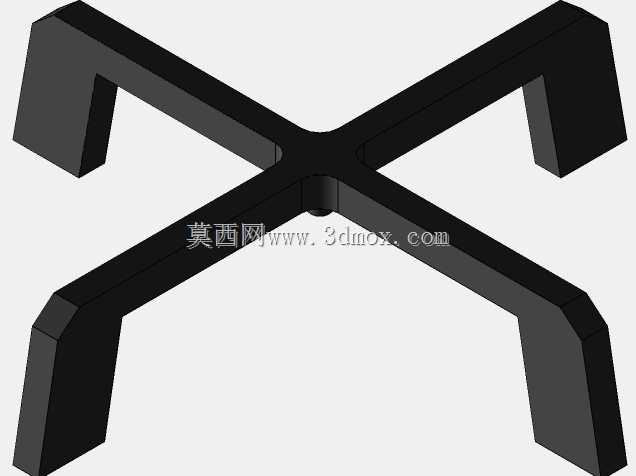

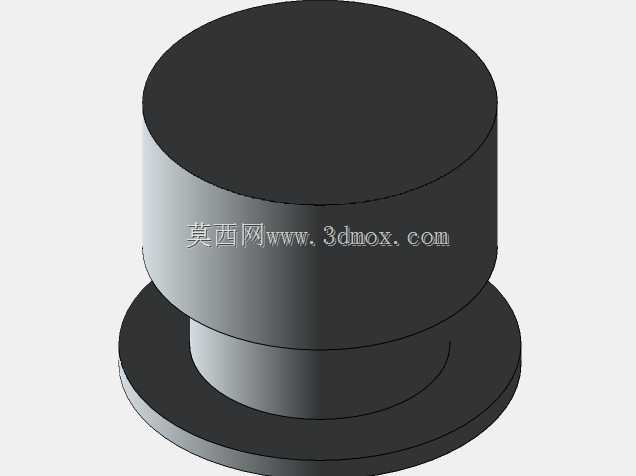

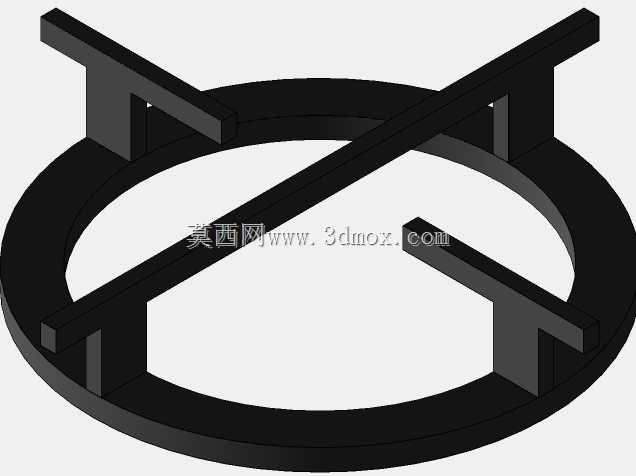

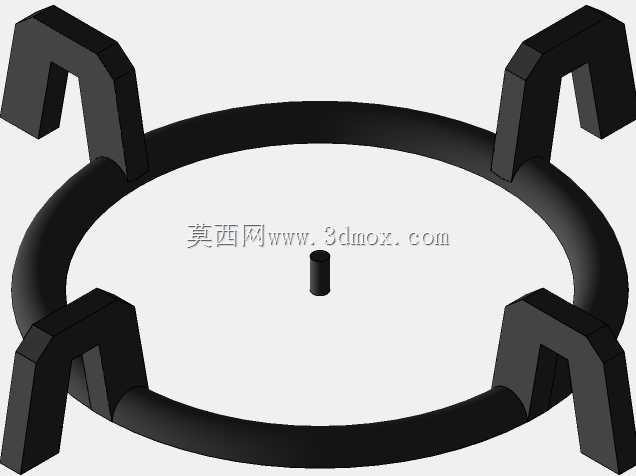

　　避免小火状态下的离焰、脱火问题；四个角位分布四组大功率主炉头，单组热负荷可达4.5kW，满足中式爆炒的火力需求，炉头之间的横向、纵向间距均预留了220mm的操作空间，即使同时放置直径24cm的汤锅、28cm的炒锅，也不会出现锅具干涉、手柄碰撞的问题，适配市面上绝大多数常规尺寸的家用烹饪锅具。炉架采用一体式铸铁搪瓷材质，每个炉头对应独立的四爪支撑结构，支撑爪做了防滑锯齿处理，即使是小直径的奶锅、平底煎锅放置也不会出现侧滑，炉架高度设计为55mm，保证炉头火焰与锅底的最佳换热距离，既避免火焰过高外溢烤焦锅柄，也防止距离过近导致燃烧不充分产生黄焰。控制旋钮采用前置一字排开布局，每个旋钮对应独立炉头，旋钮与面板之间设置了防水密封胶圈，

　　避免烹饪过程中溢出的汤汁顺着旋钮缝隙渗入灶具内部腐蚀阀体管路，旋钮的旋转阻尼做了分段式设计，0度为关闭状态，旋转90度为最大火力，继续旋转至180度可调节至最小内环火，火力调节的档位反馈清晰，用户可以精准把控火力大小。安装边界方面，这款灶具的整体外形尺寸为900mm520mm，嵌入台面所需的开孔尺寸为860mm480mm，开孔圆角半径为R20，适配目前市面上主流的整体橱柜开孔尺寸，不需要对现有橱柜做额外的裁切改造；灶具底部预留了150mm的走管与通风空间，进气管接头采用标准G1/2螺纹接口，可以直接对接家用燃气入户管路，底部设置了四个可调节支撑脚，调节行程为20mm，可以适配不同厚度的橱柜台面，保证灶具安装后与台面完全齐平。

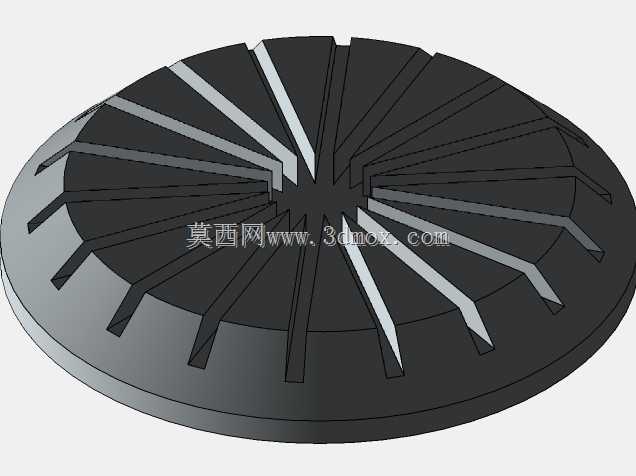

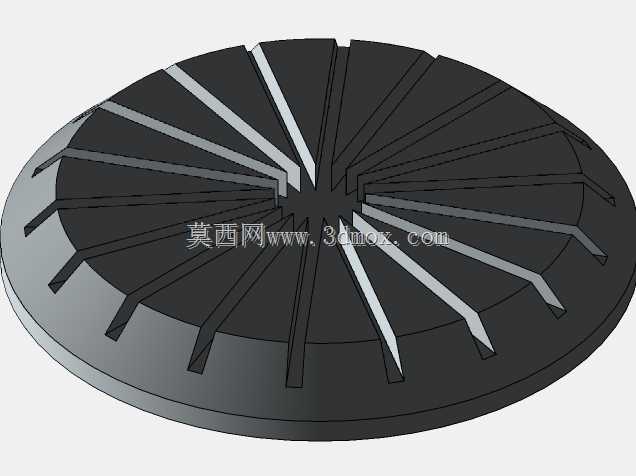

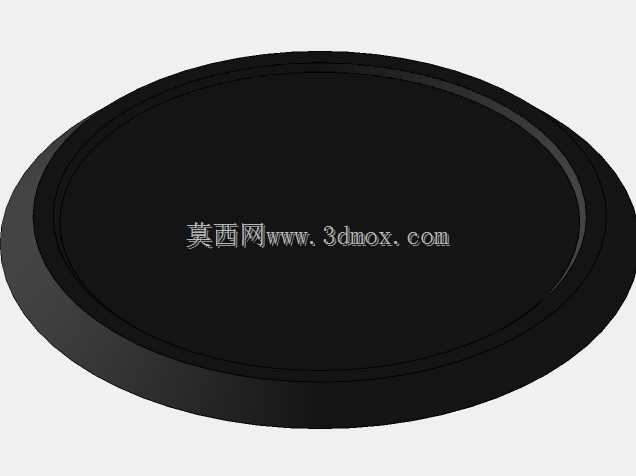

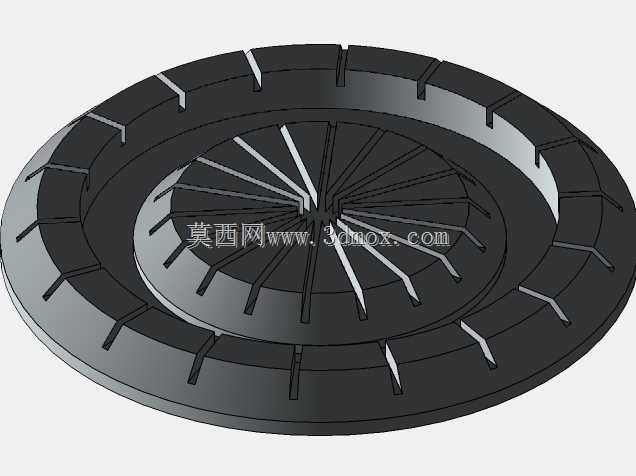

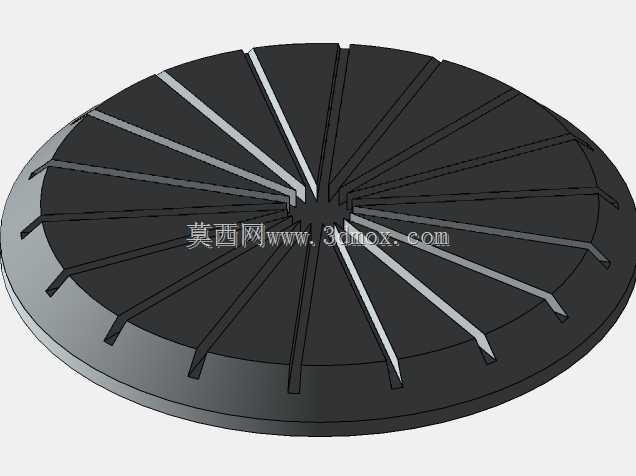

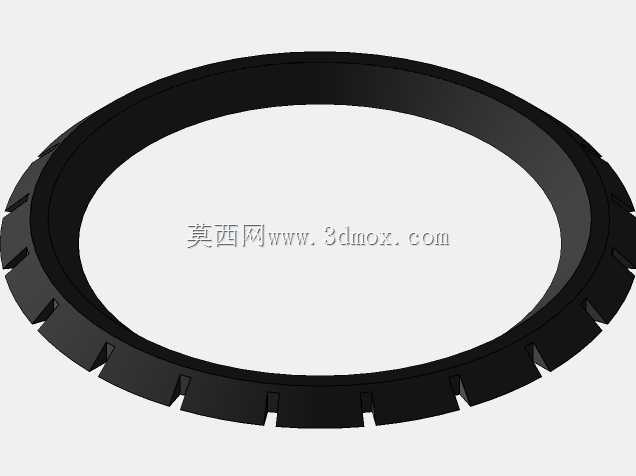

　　在安全结构设计上，每个炉头都配备了独立的热电偶熄火保护装置，当意外溢汤导致火焰熄灭时，会在10秒内自动切断燃气通路，避免燃气泄漏风险；面板底部贴有防爆纤维膜，即使玻璃面板受外力冲击出现碎裂，也会被纤维膜粘连不会飞溅伤人。从建模细节来看，这款模型完整还原了灶具的所有结构细节，包括炉头的火盖分火孔结构、旋钮的防滑纹理、炉架的支撑角度、面板的安装定位卡扣，所有配合间隙都按照实际量产产品的公差标准设置，可直接用于厨电产品的结构验证、厨房装修的效果预览、嵌入式厨电的安装适配模拟，也可以作为家用厨电产品设计的参考原型，帮助结构工程师快速完成同类产品的方案迭代，减少前期建模的重复工作量。
