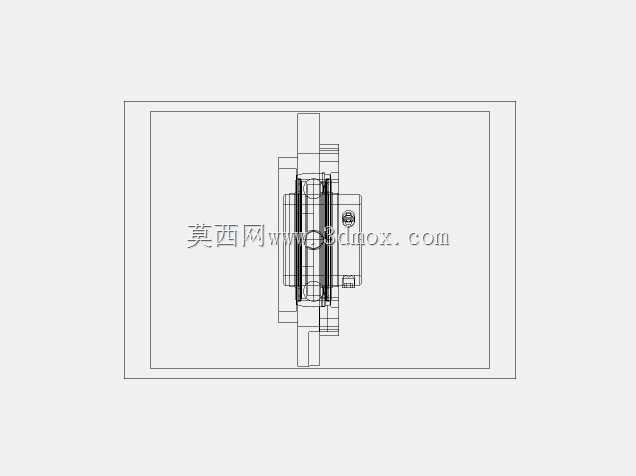

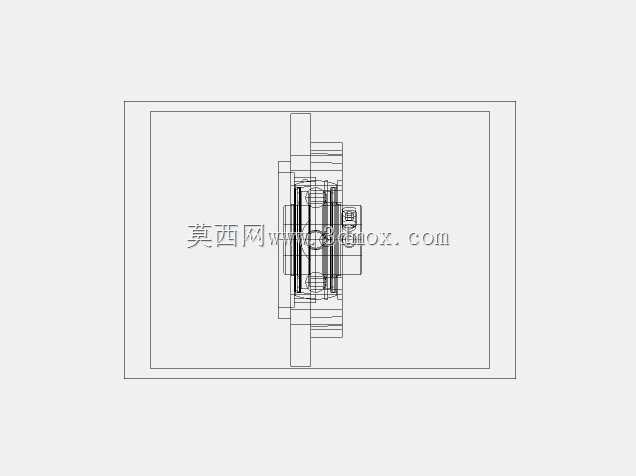

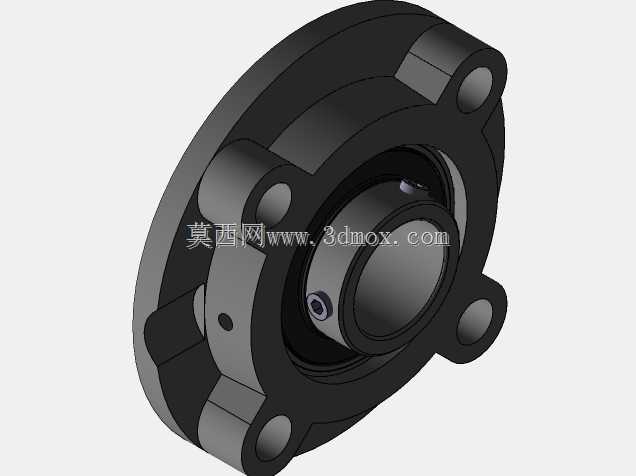

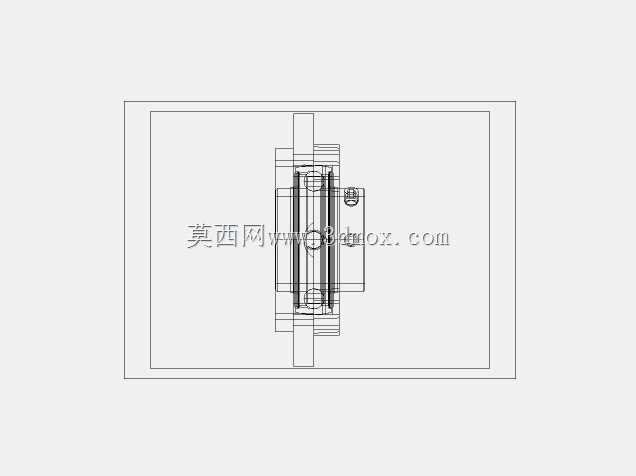

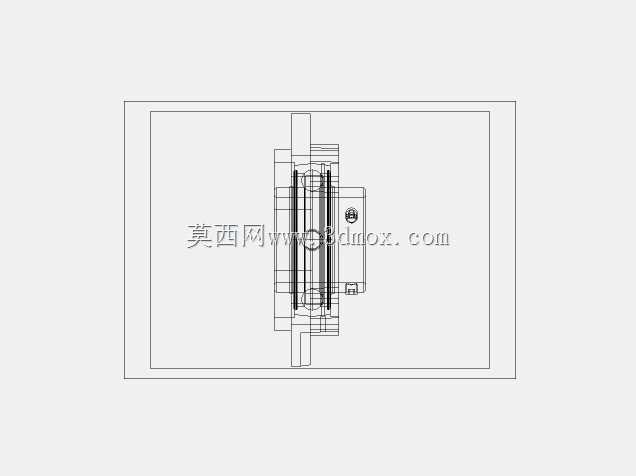

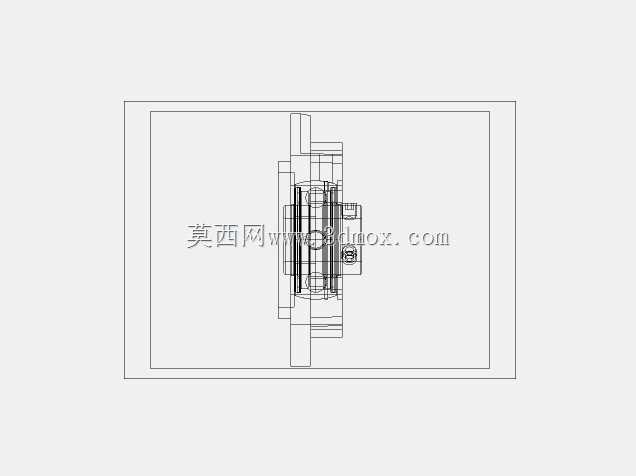

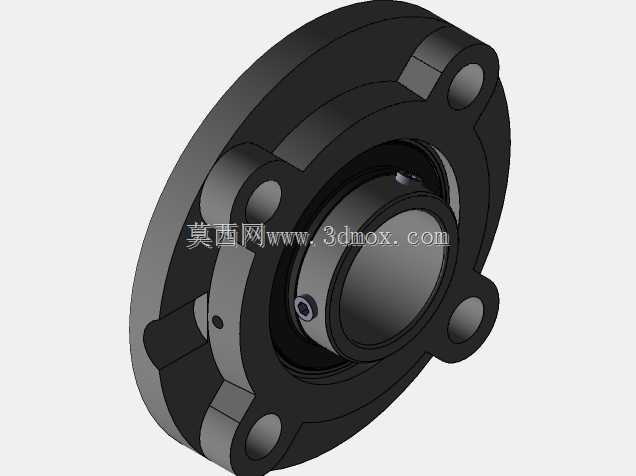

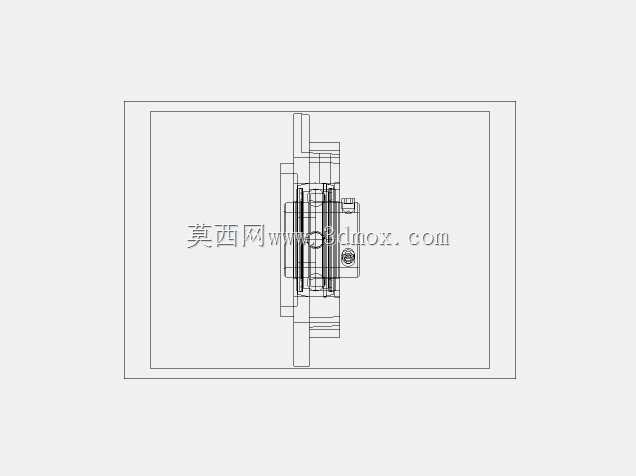

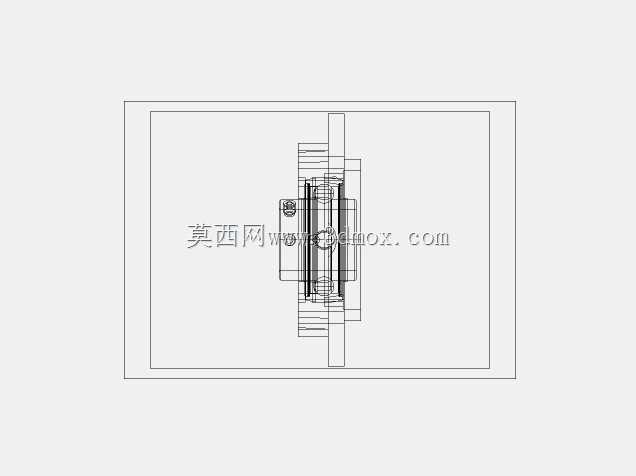

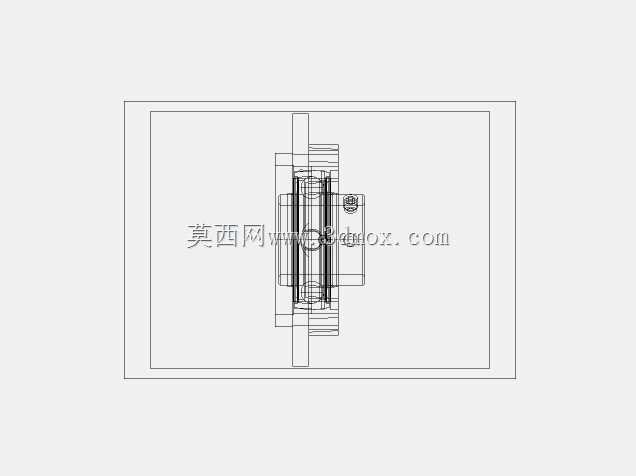

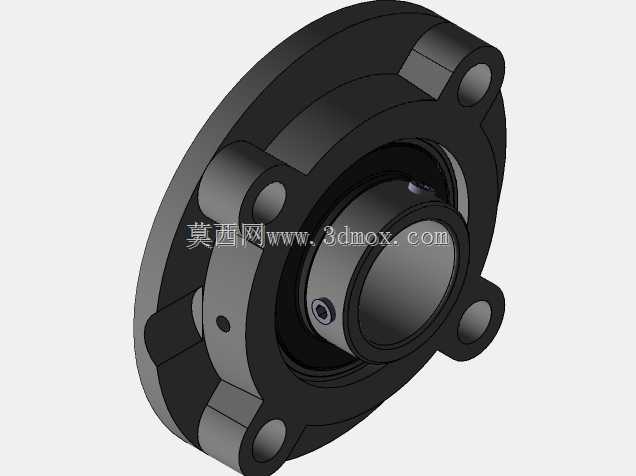

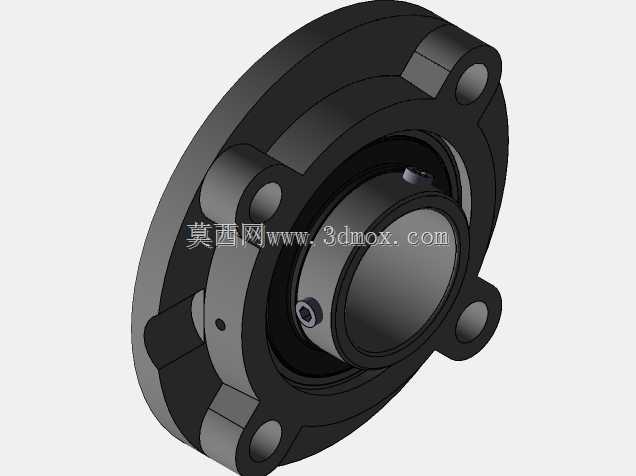

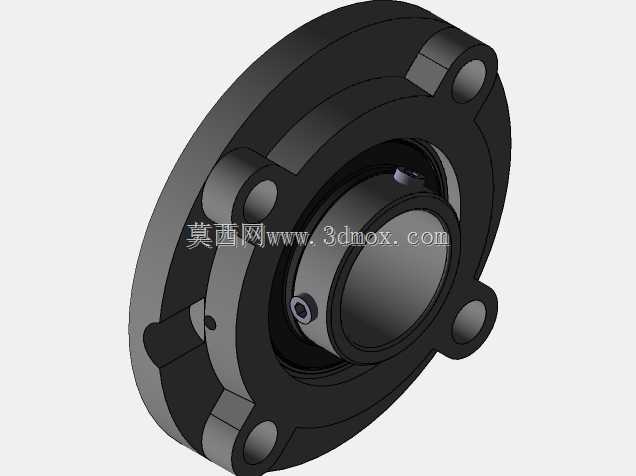

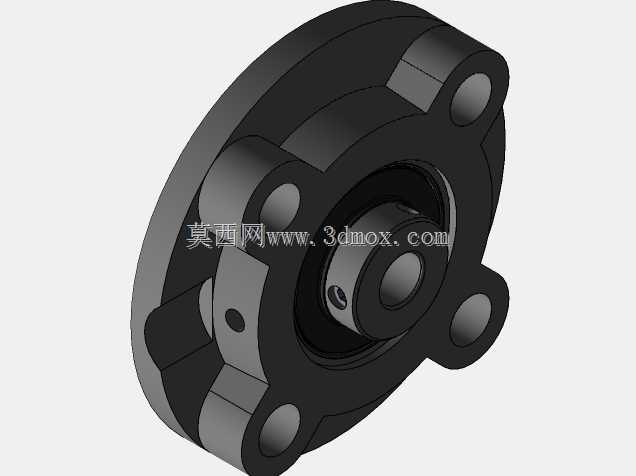

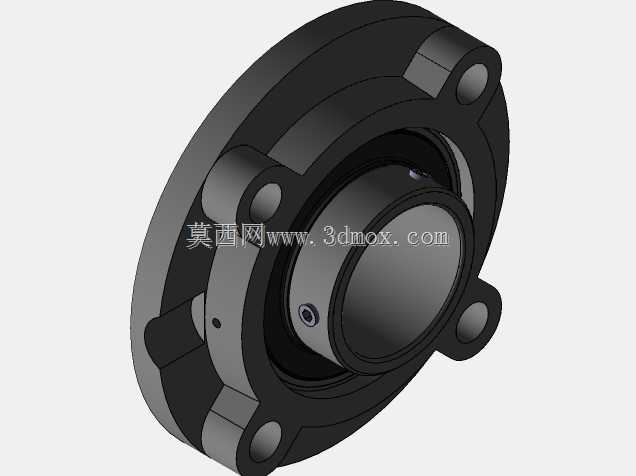

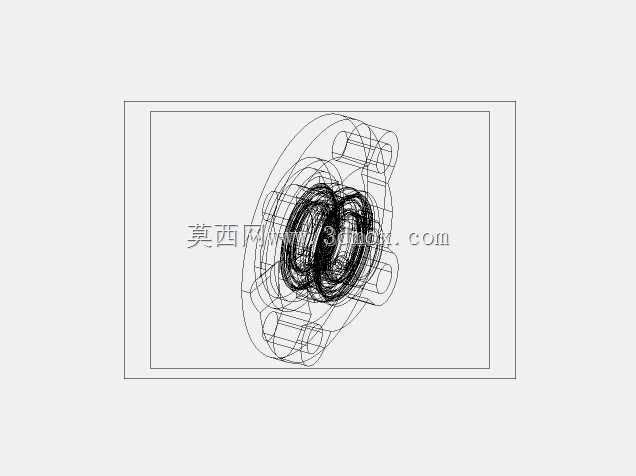

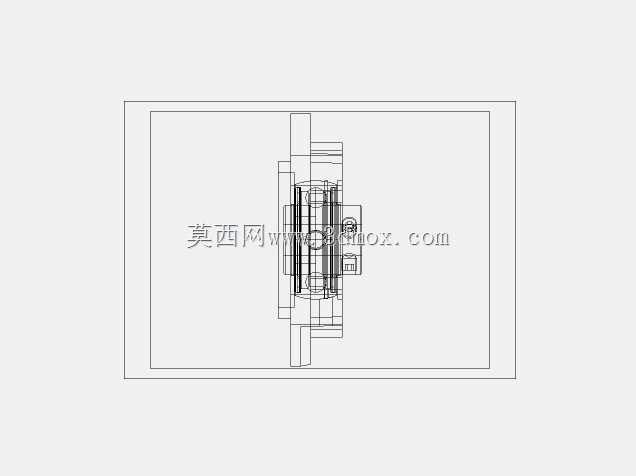

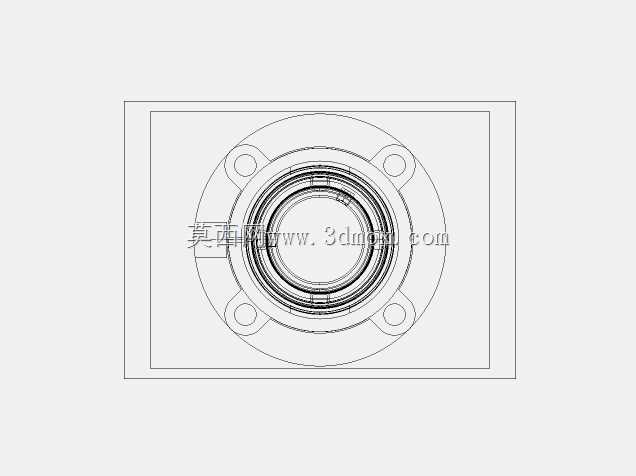

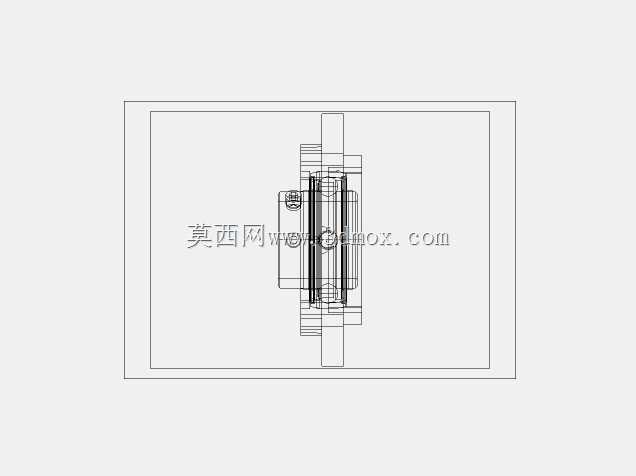

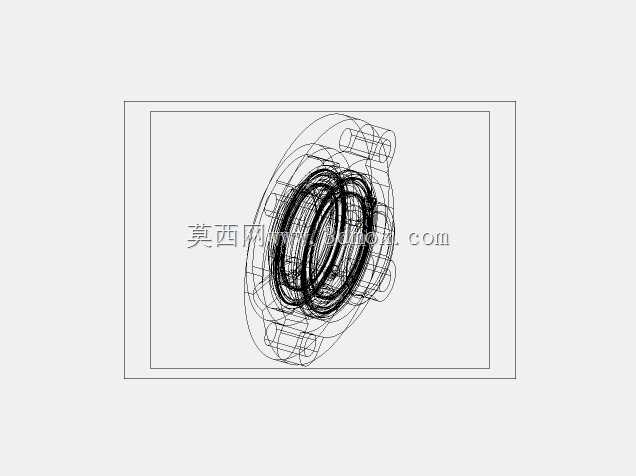

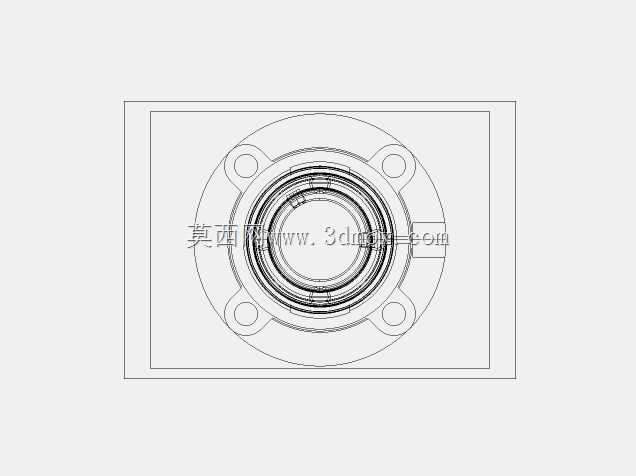

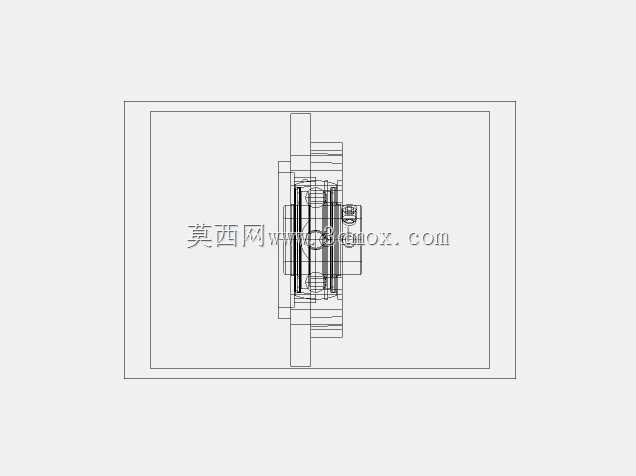

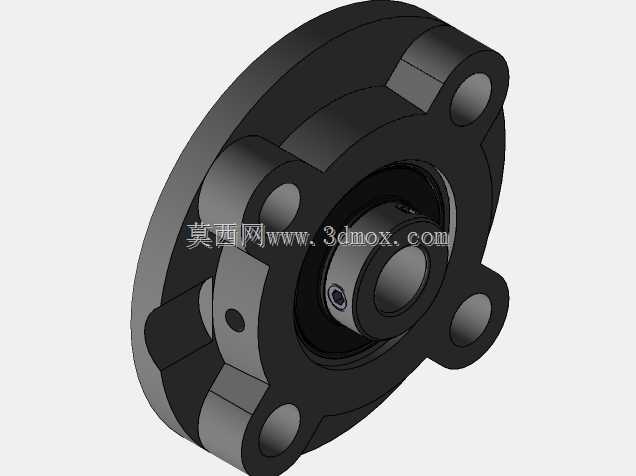

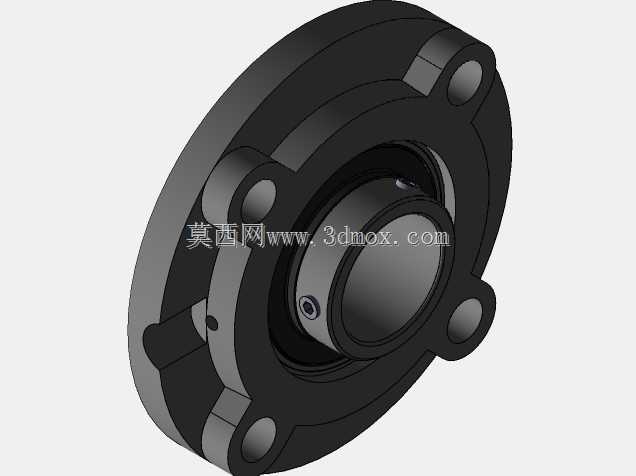

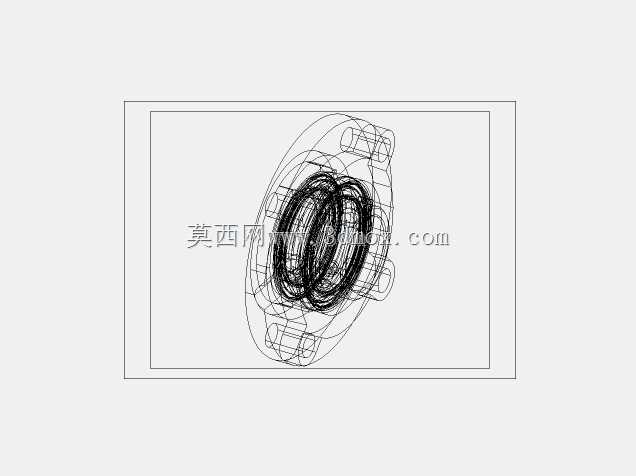

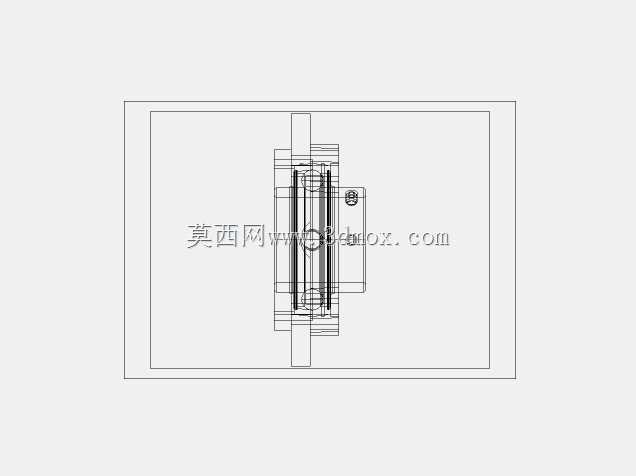

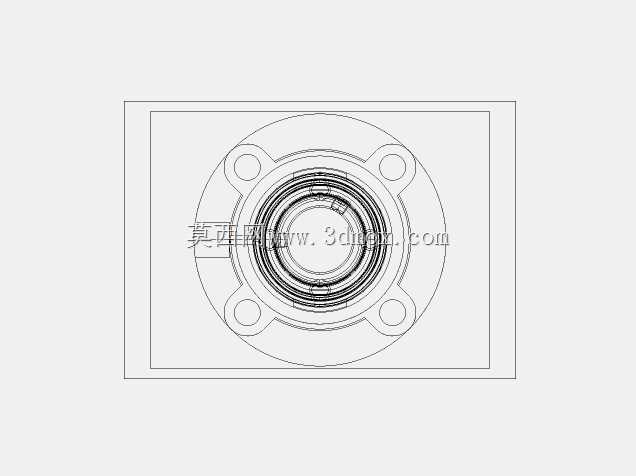

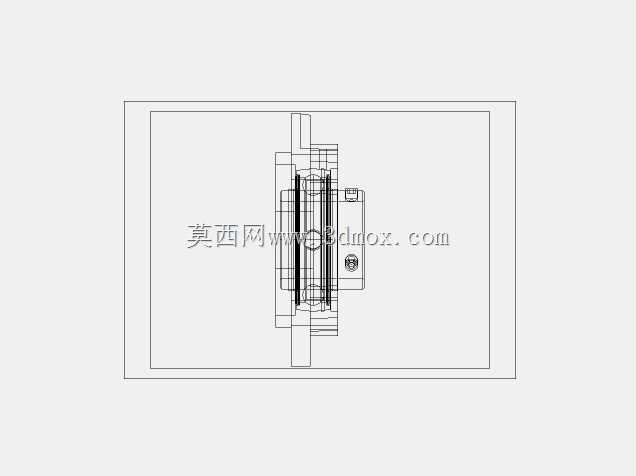

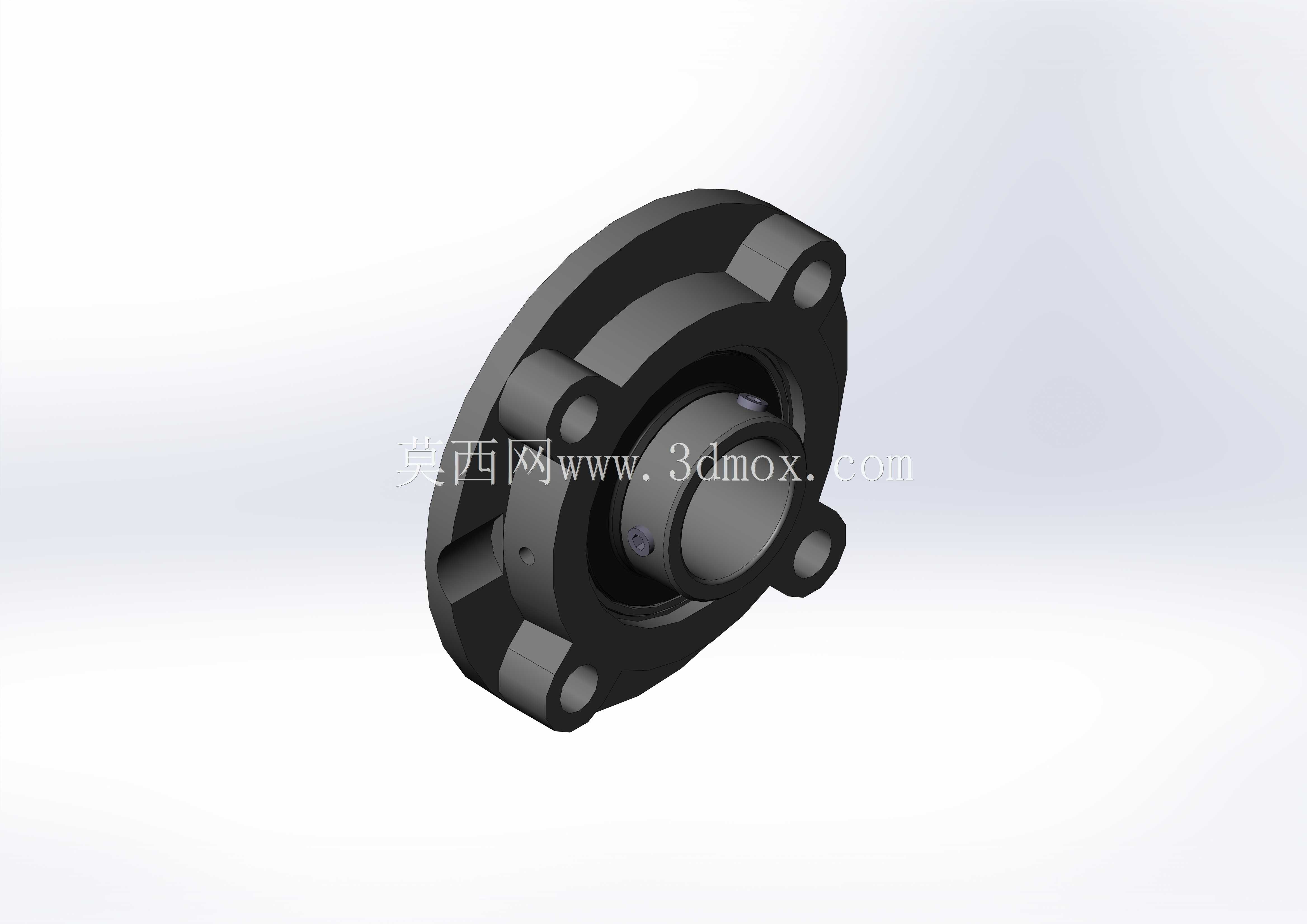

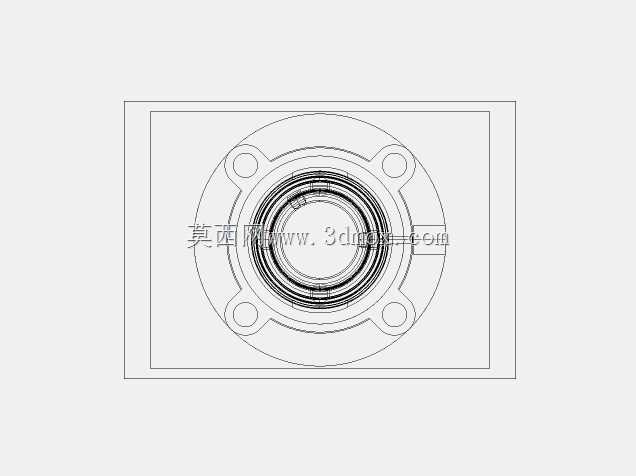

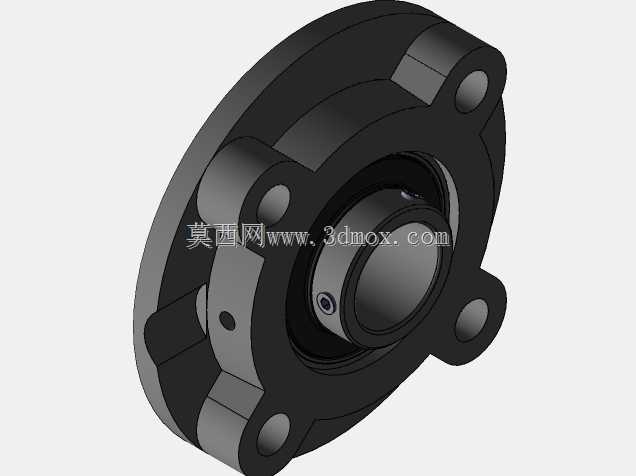

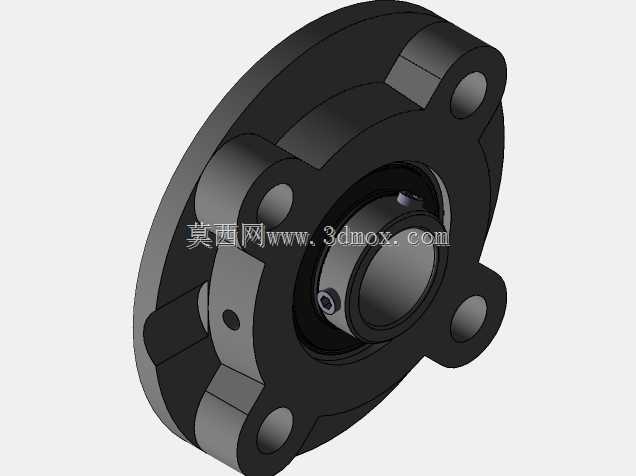

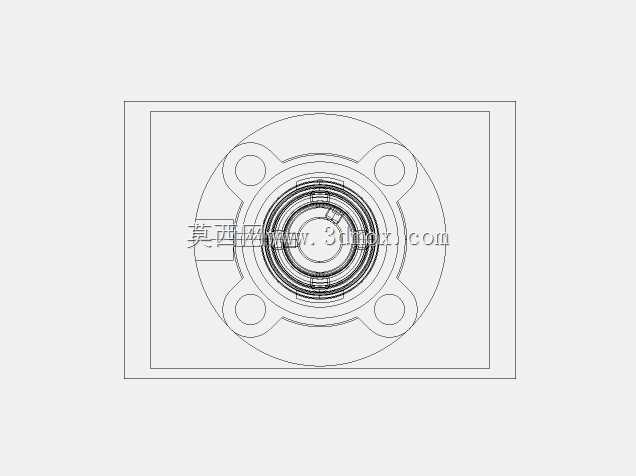

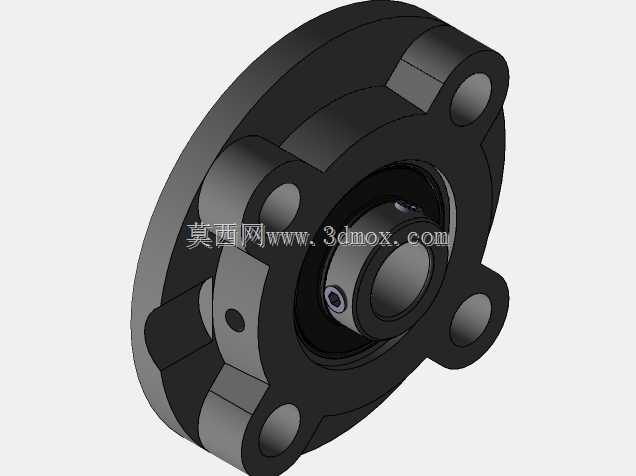

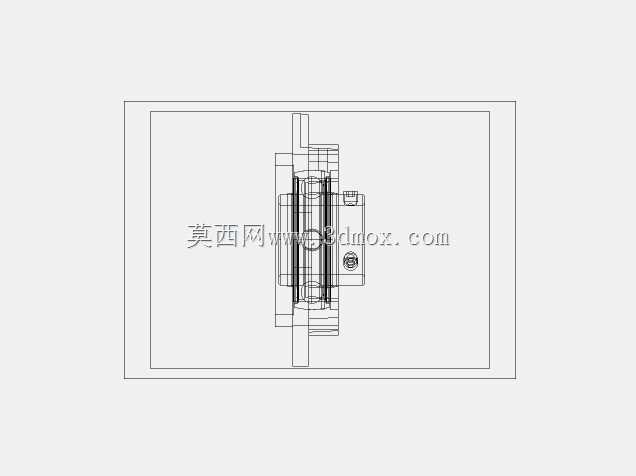

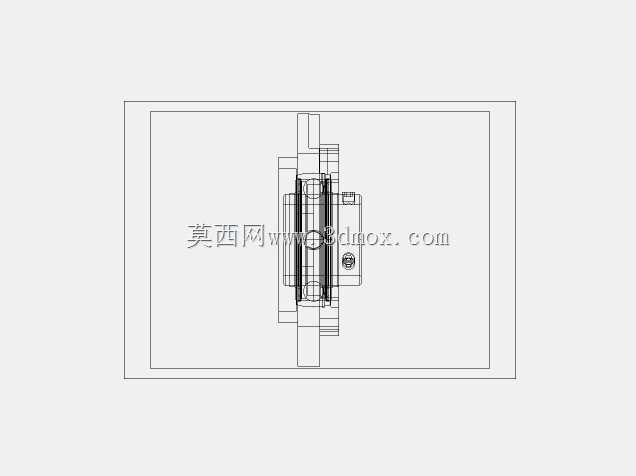

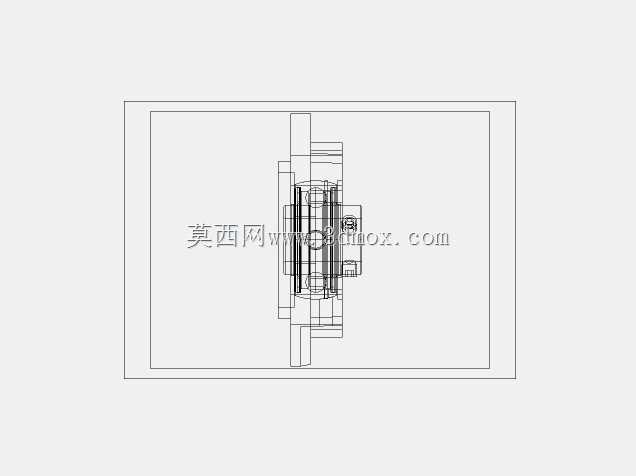

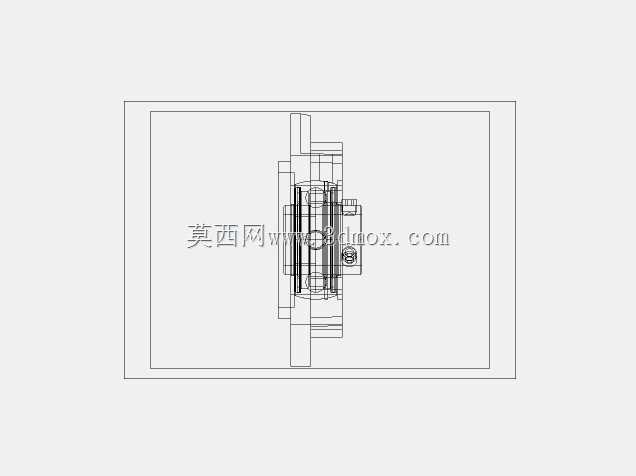

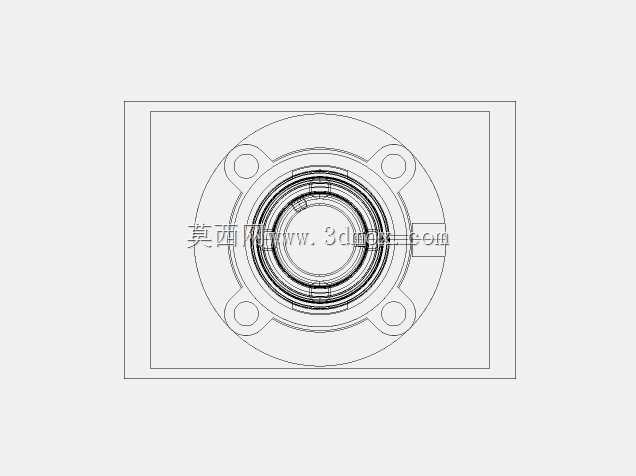

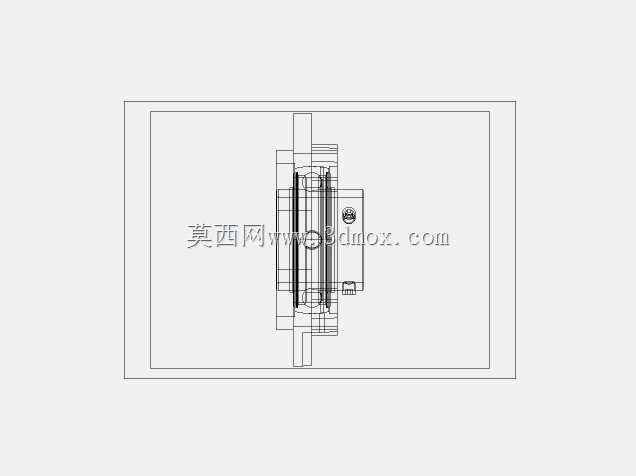

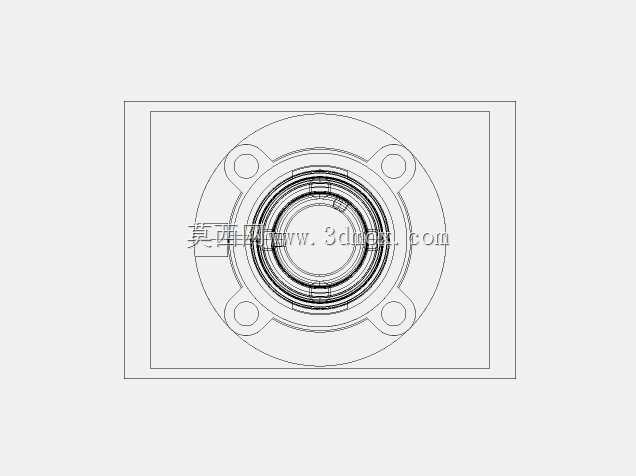

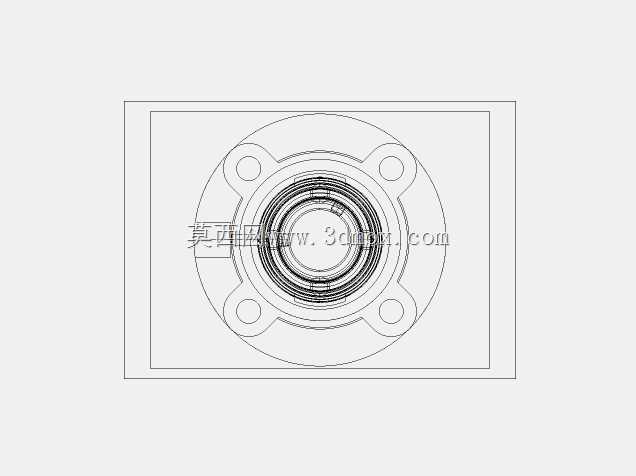

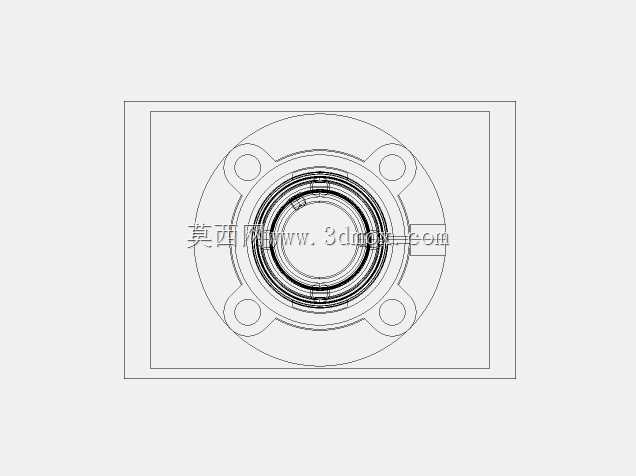

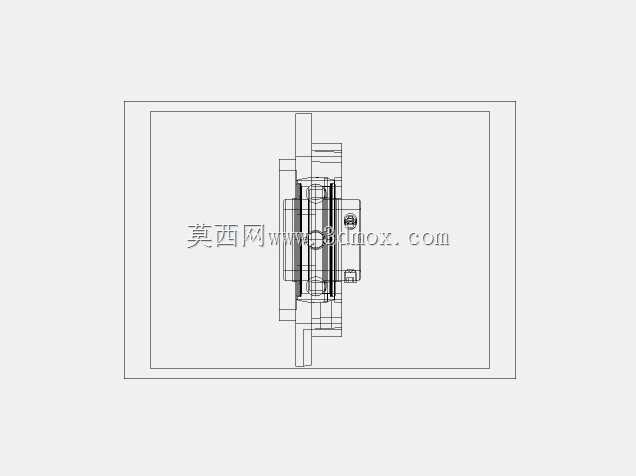

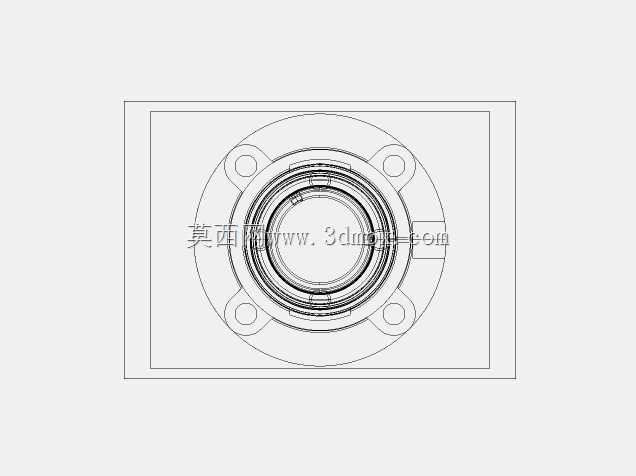

UCFC系列凸台圆形带座外球面滚柱轴承

　　在轻工输送、食品包装、纺织机械以及中小型农机的传动布局中，带座外球面轴承的选型直接决定了辊筒、转轴组件的维护周期与运行稳定性，UCFC系列凸台圆形带座滚柱轴承，正是针对安装面为圆形沉台、需要径向承载同时兼顾一定调心需求的场景开发的支撑部件。不同于常规方形座轴承需要平整的矩形安装面，这类圆形凸台座可以直接嵌入机架预先加工的圆形定位沉孔中，安装时无需额外调整座体的对中位置，凸台的外圆与沉孔的配合就能完成轴承座的径向定位，仅需通过座体上三个均布的安装螺栓完成轴向锁紧，大幅降低了现场安装的对中难度，尤其适合管壁较薄的型材机架、圆形护罩内部的转轴支撑场景，避免方形座在弧形安装面上无法贴合的问题。

　　从结构功能来看，该系列轴承采用滚柱作为滚动体，相比同内径的球体外球面轴承，径向承载能力提升40%以上，能够承受输送线重载辊筒、农机传动辊上的持续径向载荷，同时轴承内圈延伸端配备的顶丝结构，可以直接锁紧在光轴上，无需额外加工轴肩、键槽，降低了配套轴类零件的加工成本。轴承外圈与座体的配合面为球面结构，允许内圈连同轴相对于座体有最大2度的偏转角，能够补偿机架焊接变形、轴加工同轴度误差、安装时的角度偏差，避免轴系因别劲出现的早期磨损、卡滞问题。座体采用凸台圆形结构，三个安装螺栓孔沿圆周120度均布，相比两孔安装的菱形座，锁紧后受力更均匀，在受振动载荷的场景下不易出现螺栓松动、座体移位的问题。

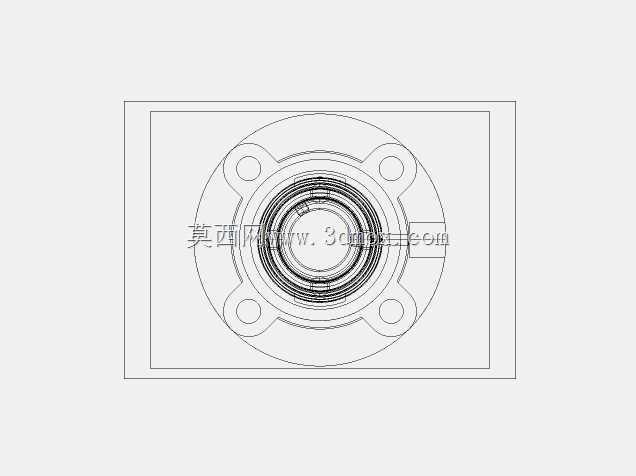

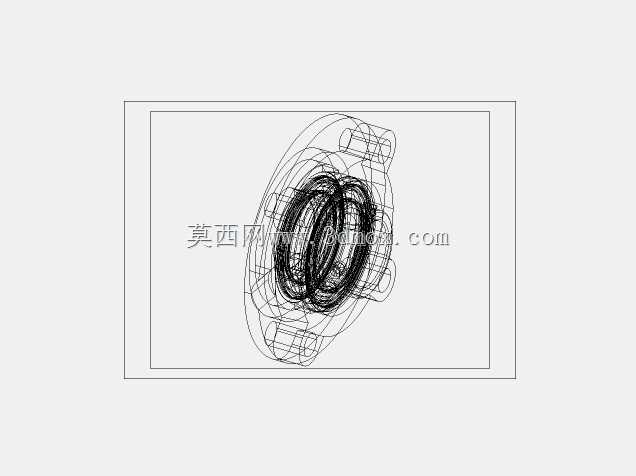

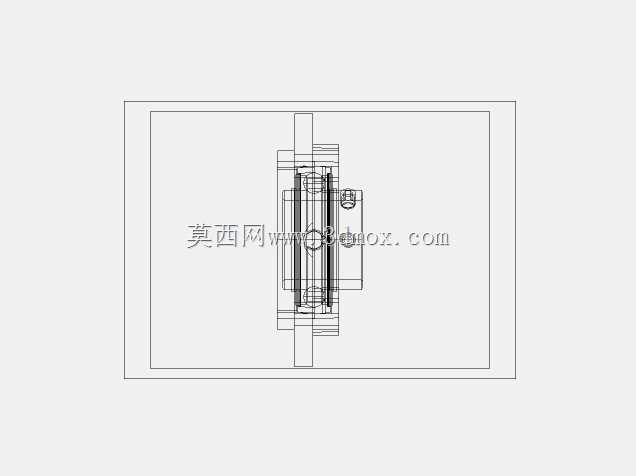

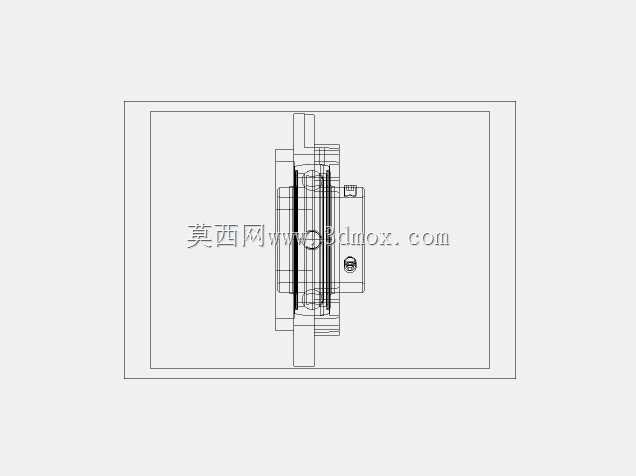

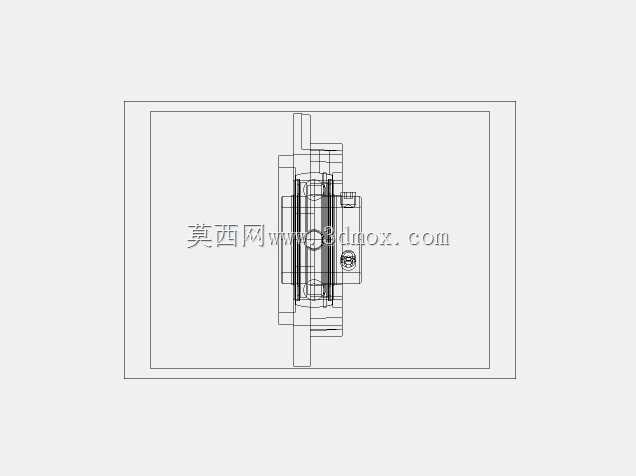

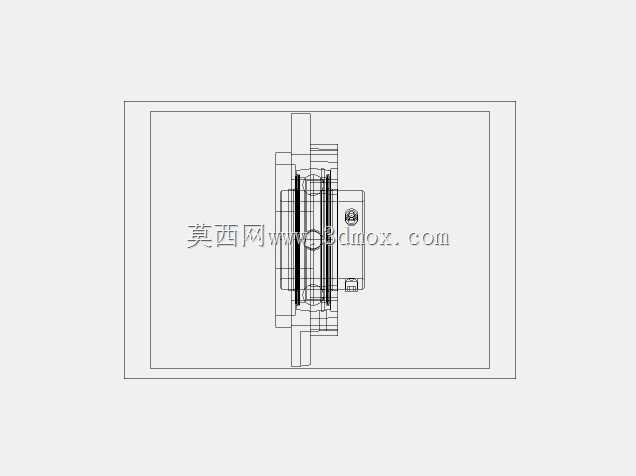

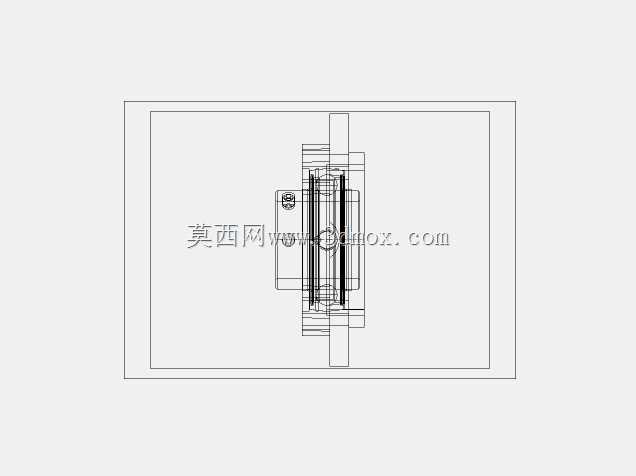

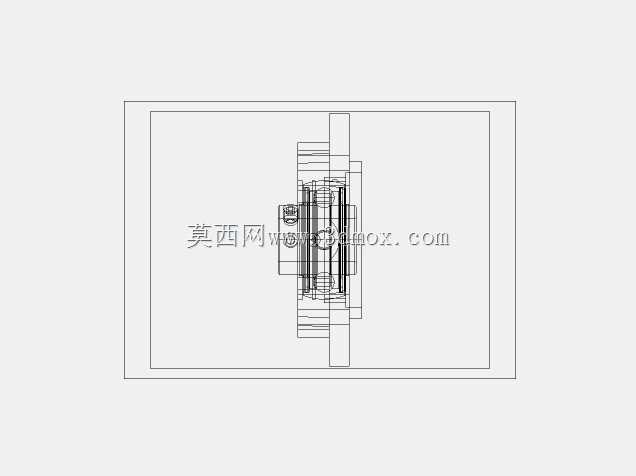

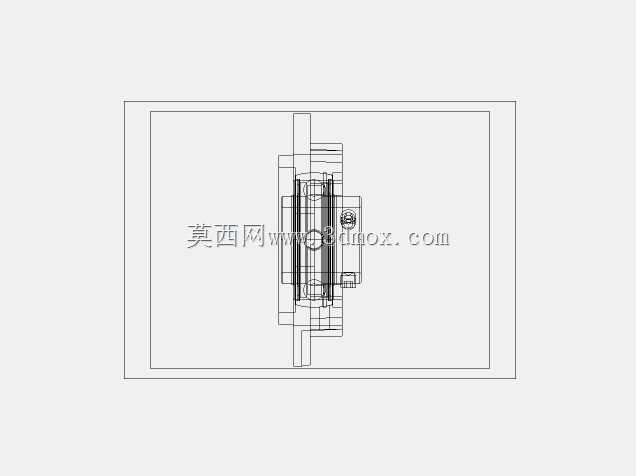

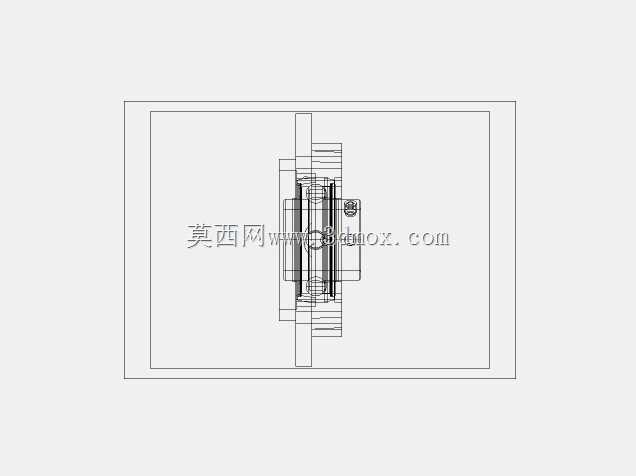

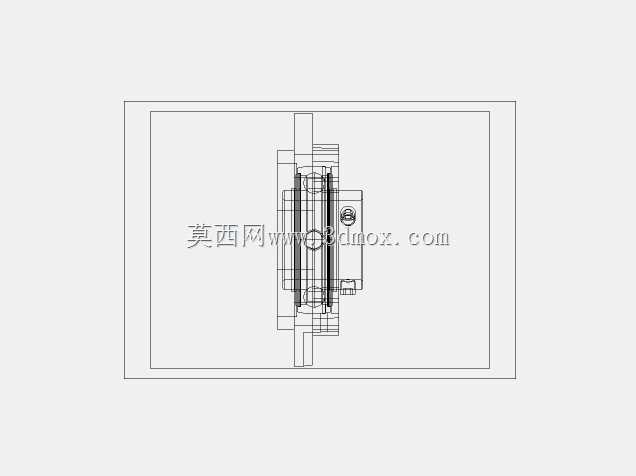

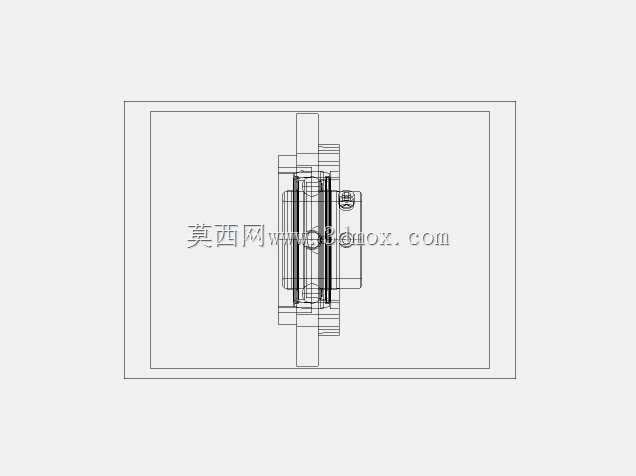

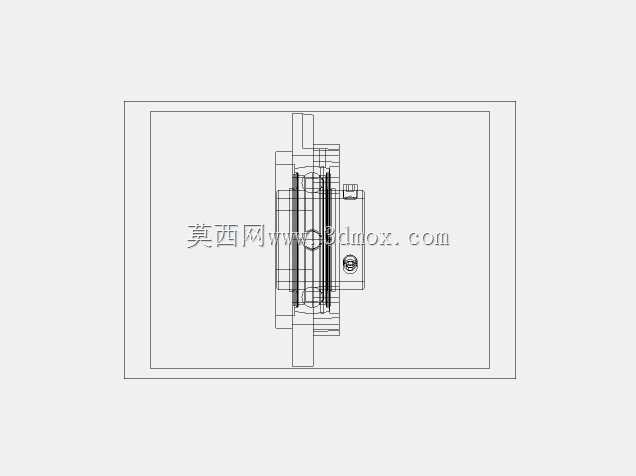

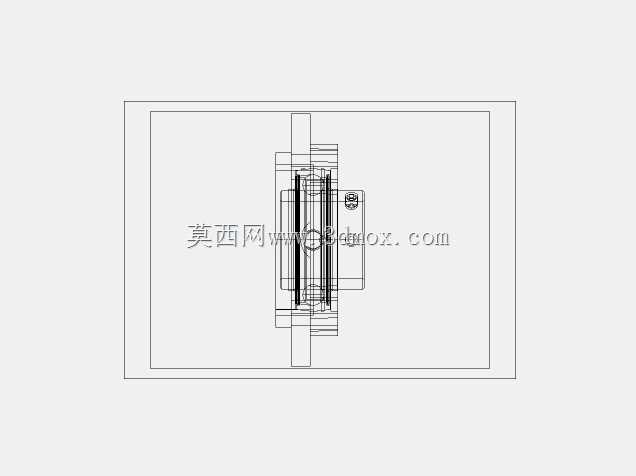

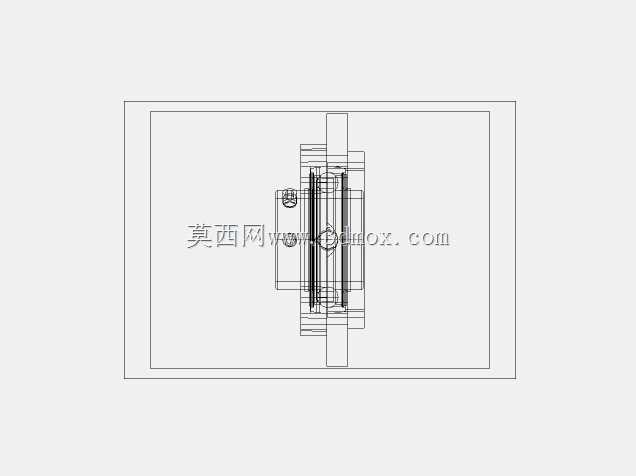

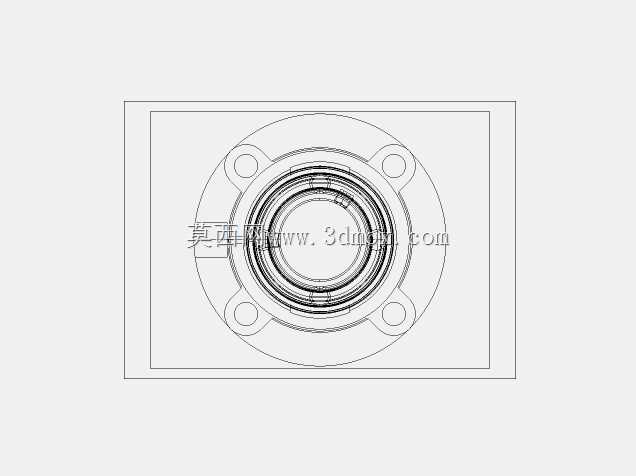

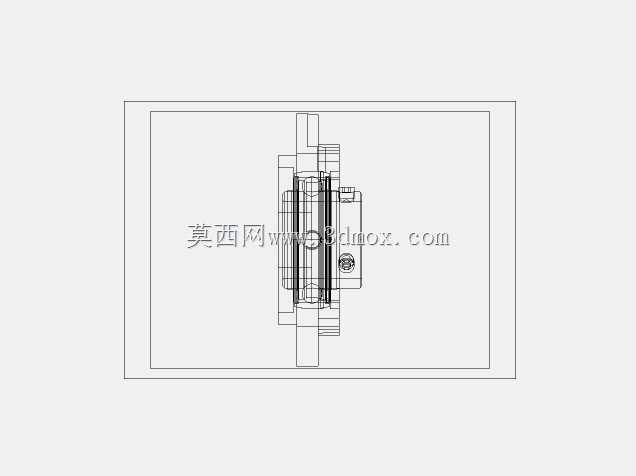

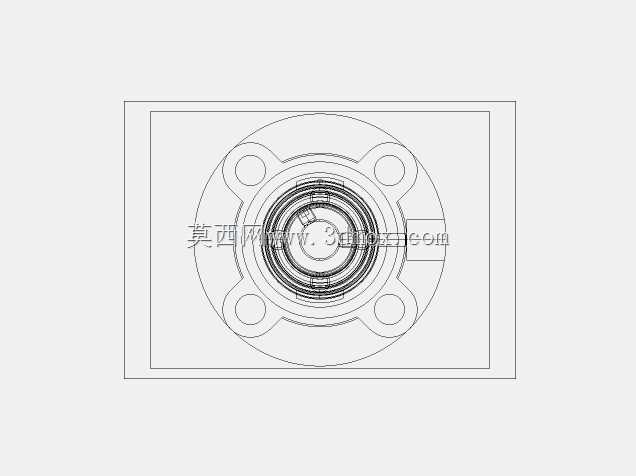

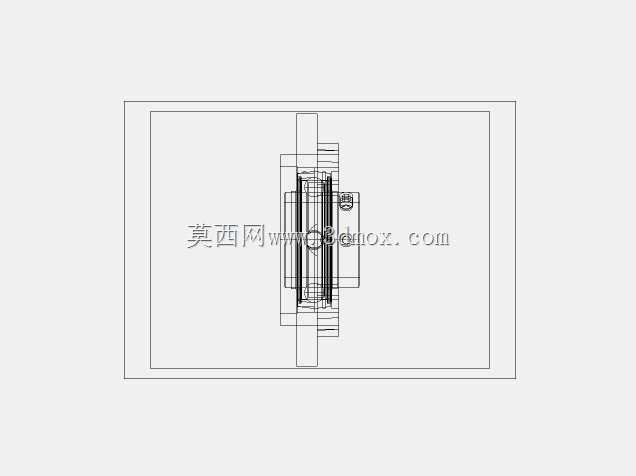

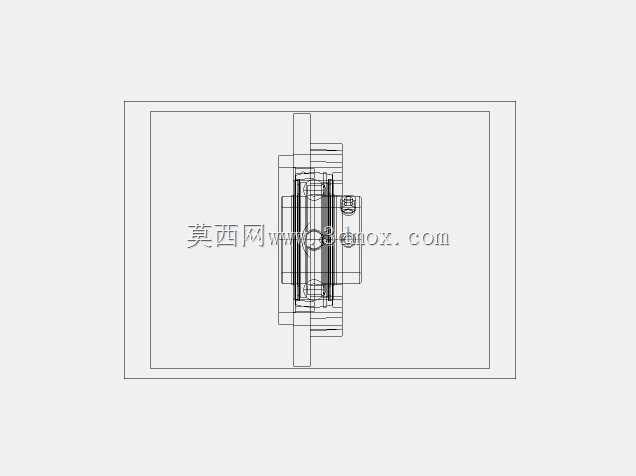

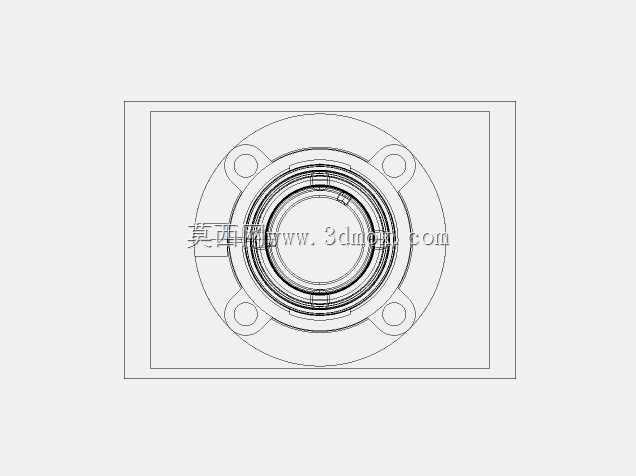

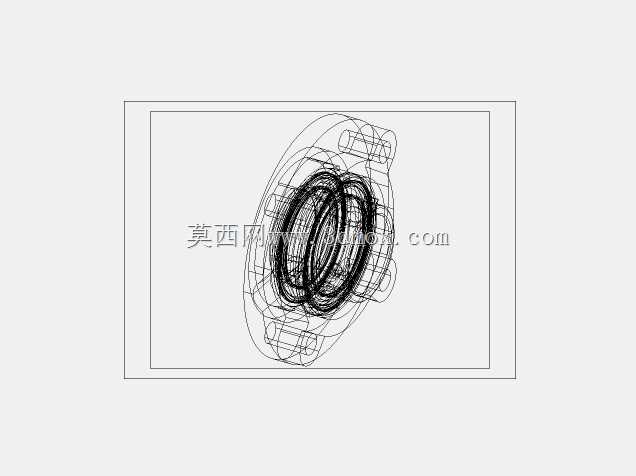

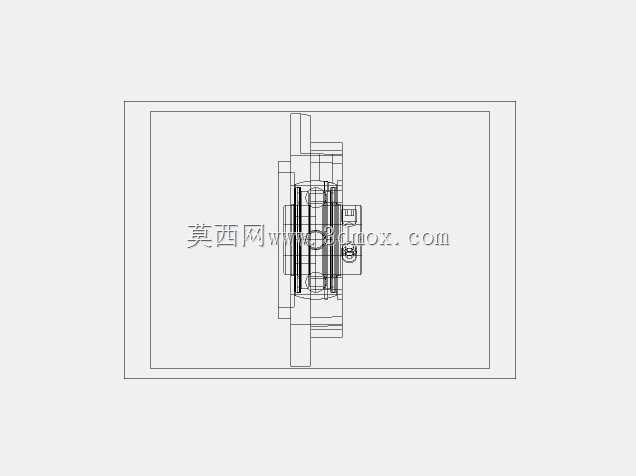

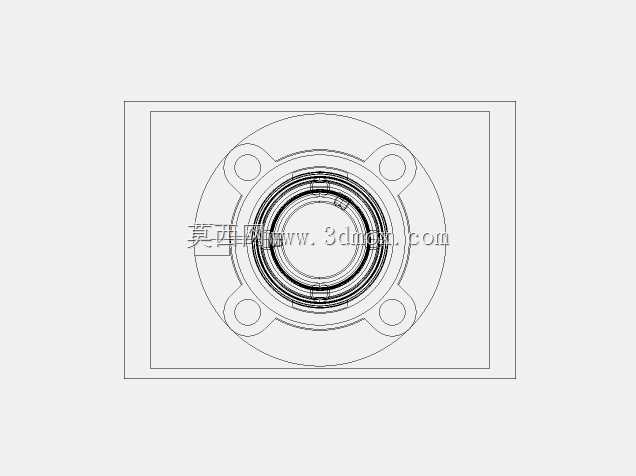

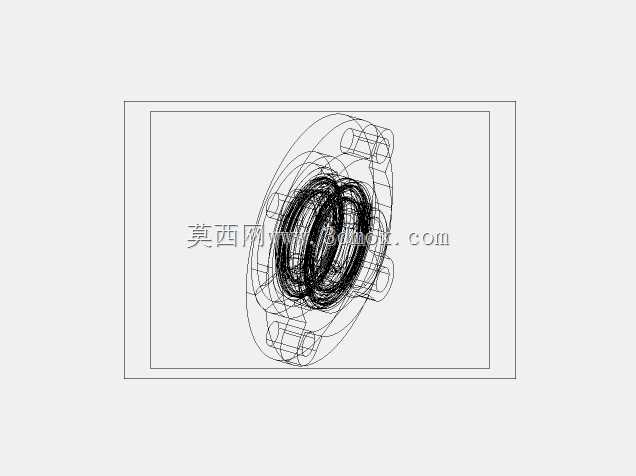

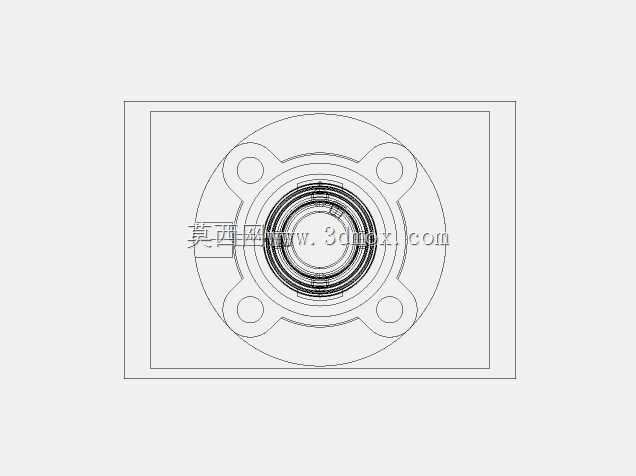

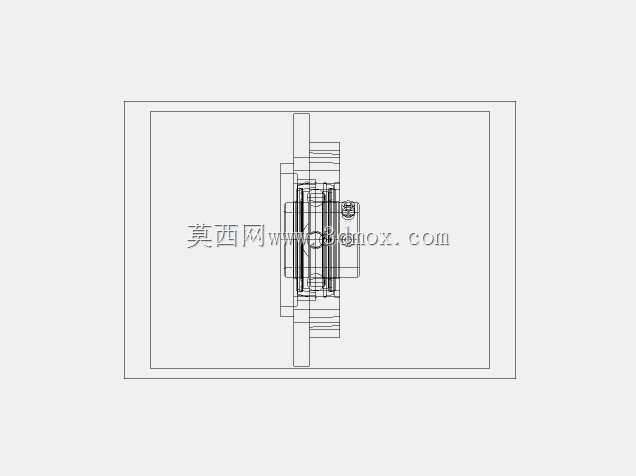

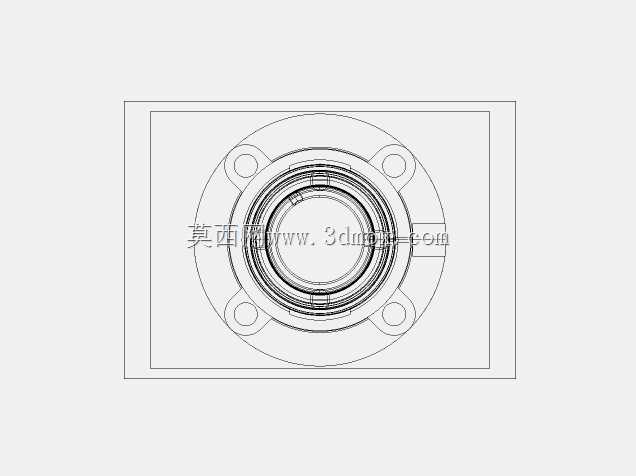

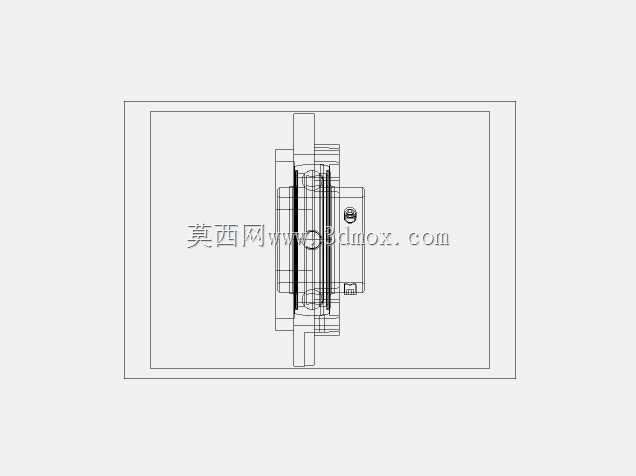

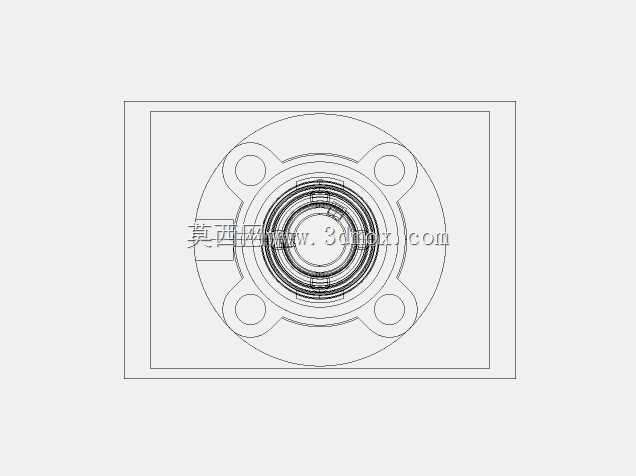

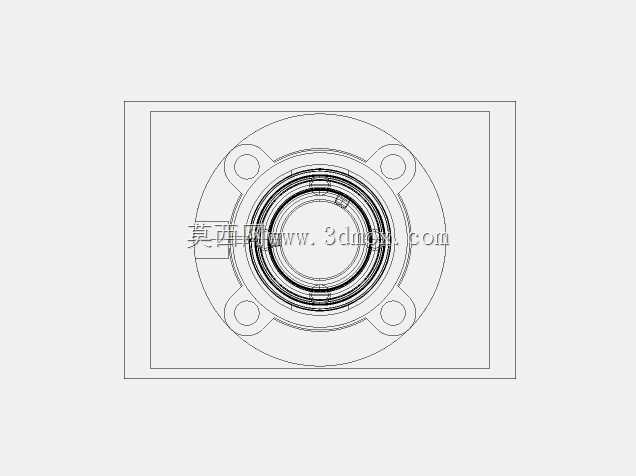

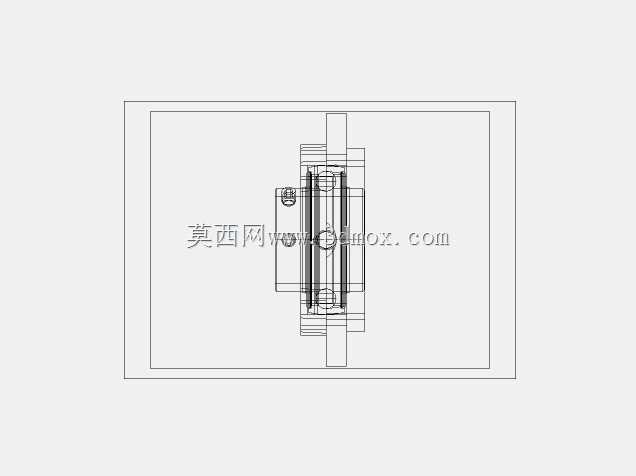

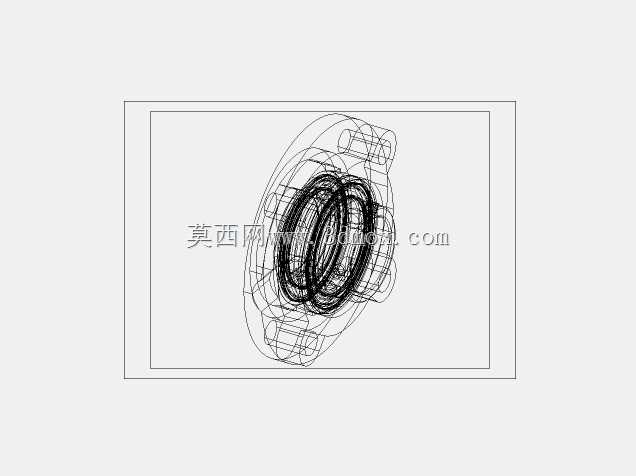

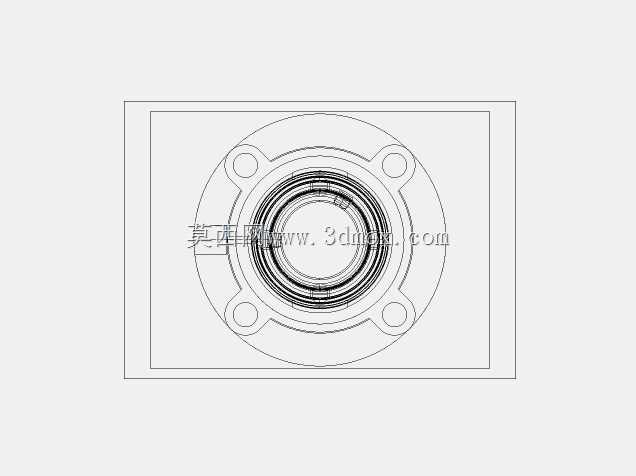

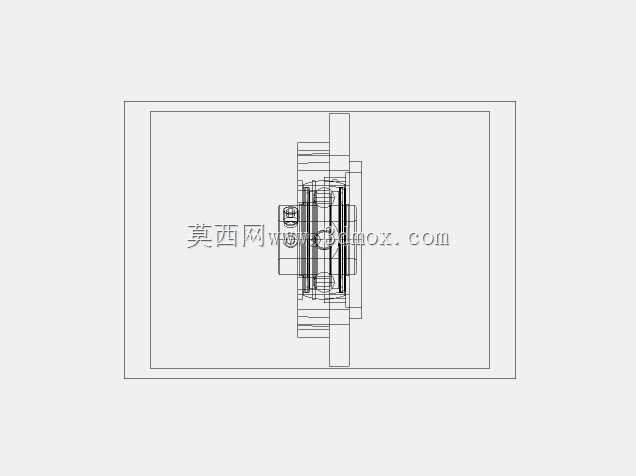

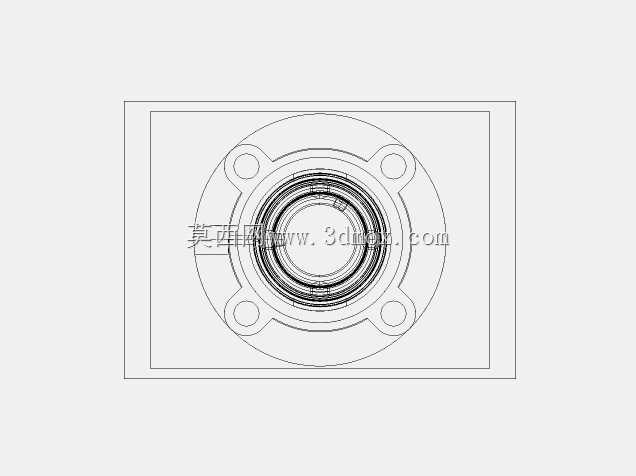

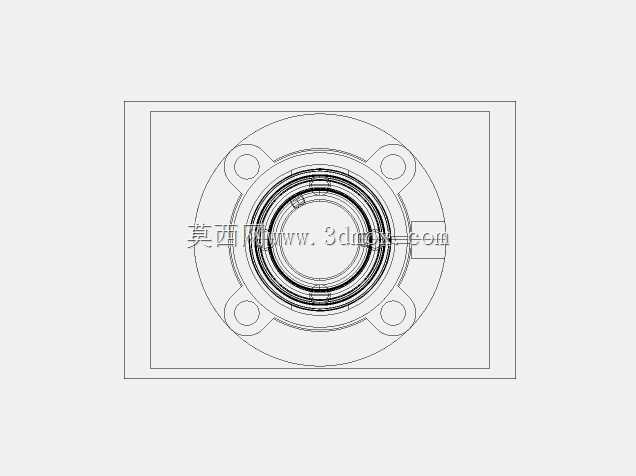

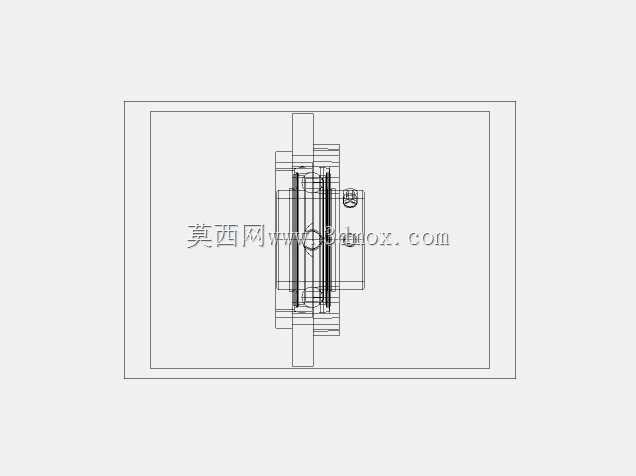

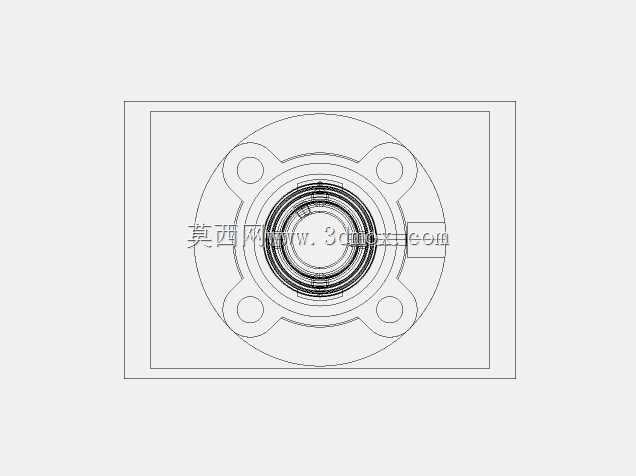

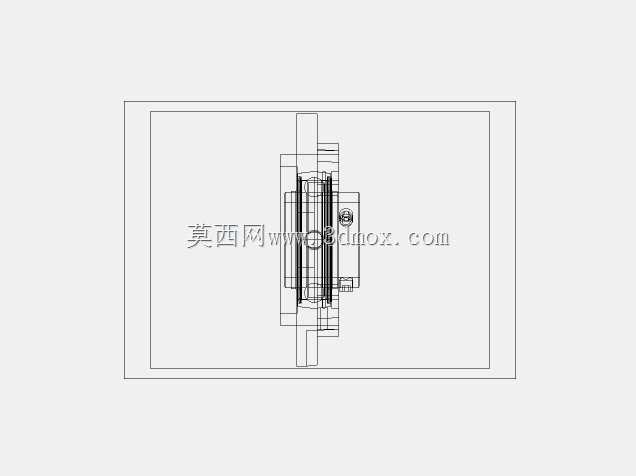

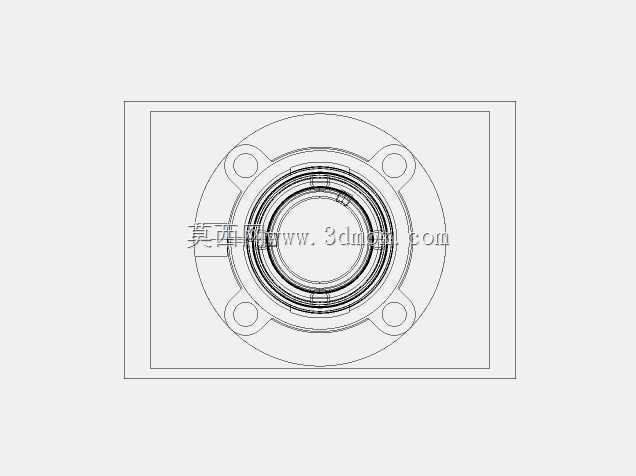

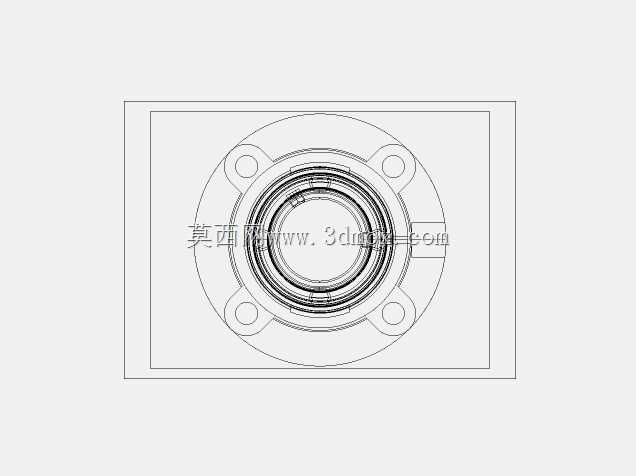

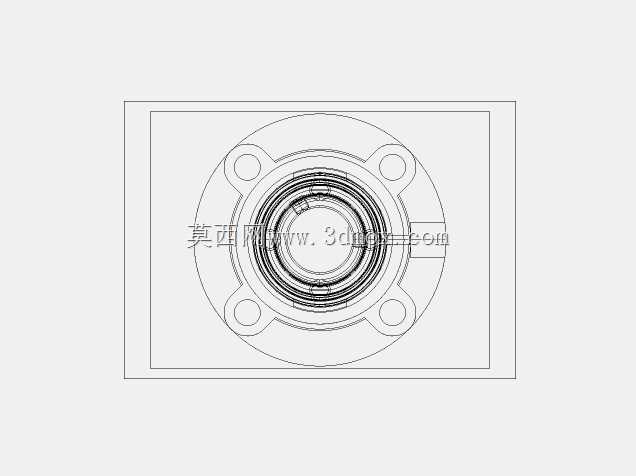

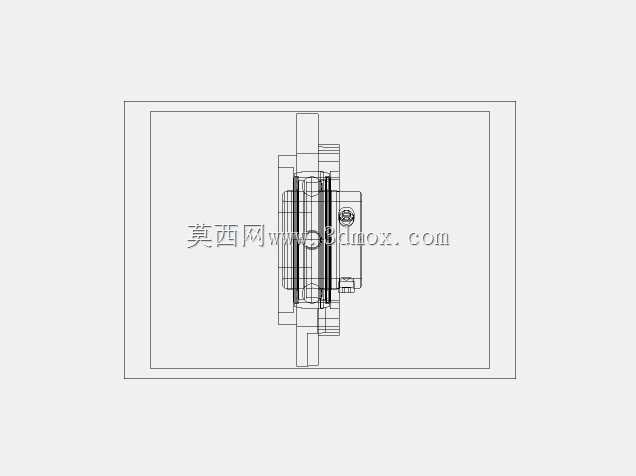

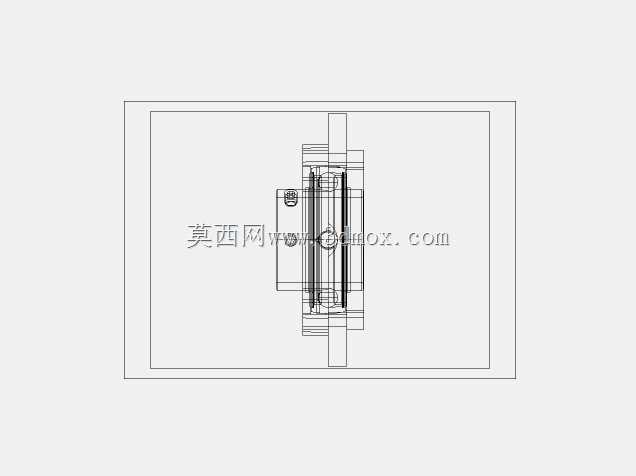

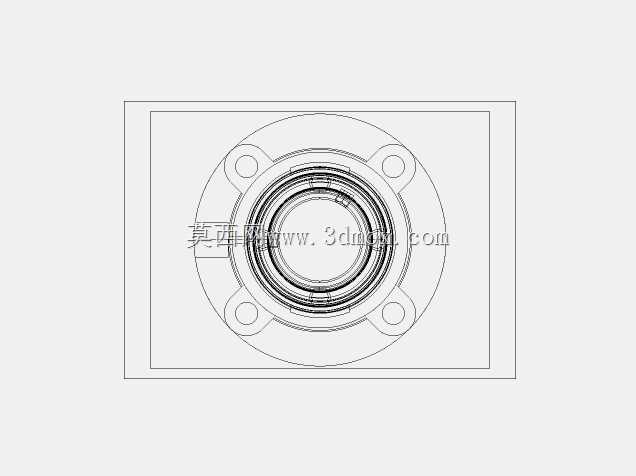

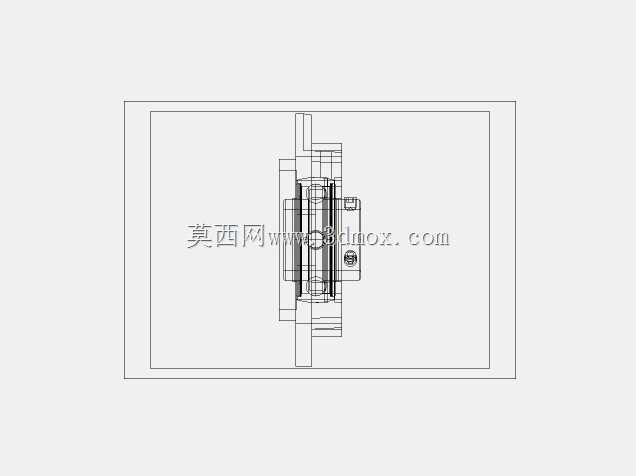

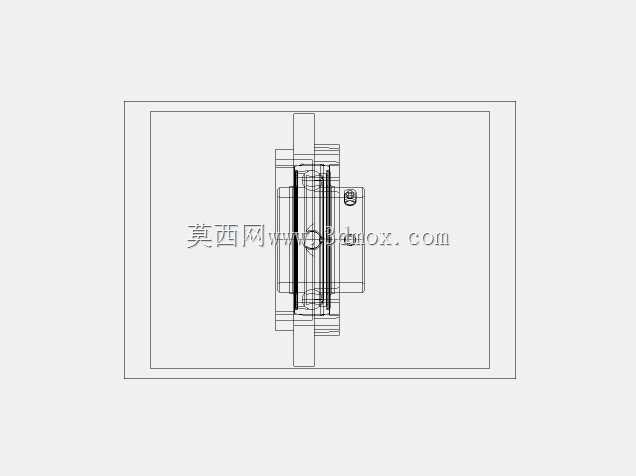

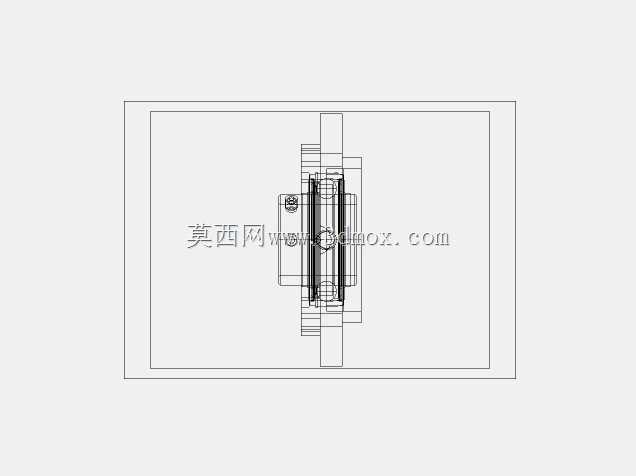

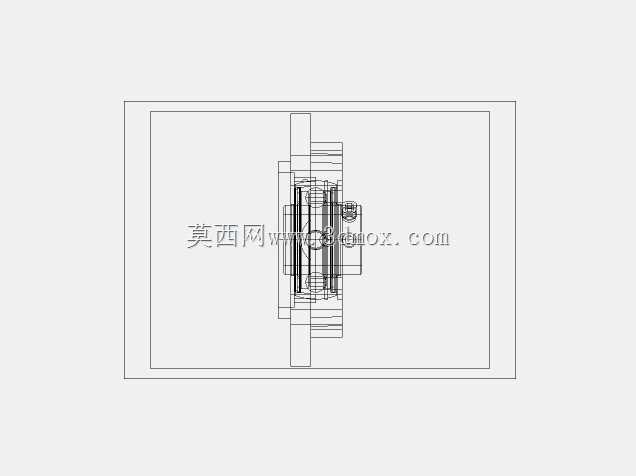

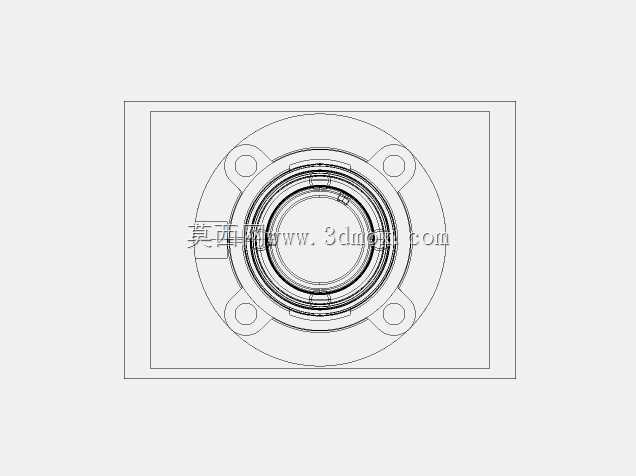

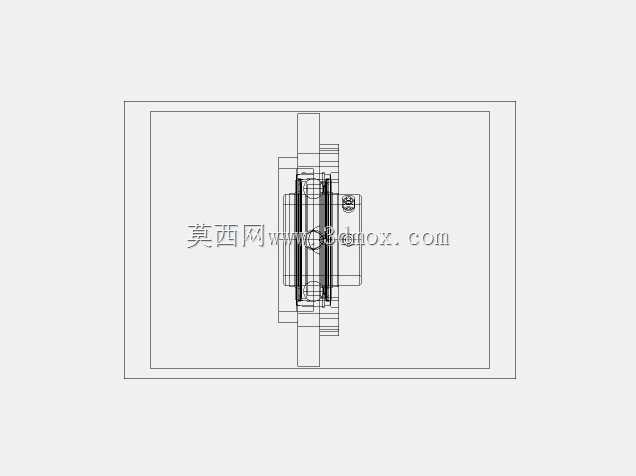

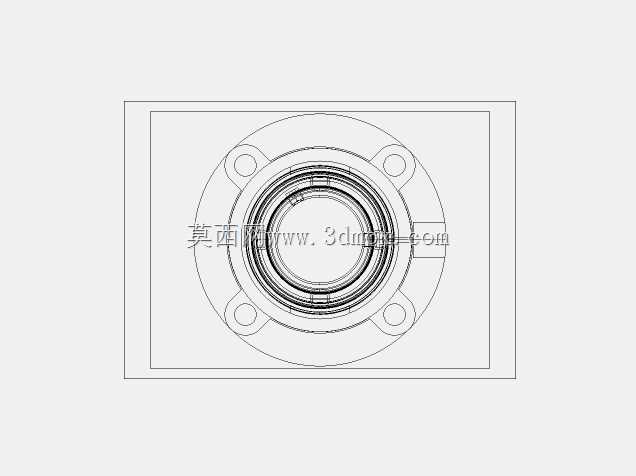

　　设计建模过程中，首先需要明确不同规格的安装边界：以常用的UCFC208、UCFC209、UCFC210三个规格为例，座体凸台外圆与安装沉孔的配合采用H8/h7间隙配合，既保证安装时能够顺利嵌入，又不会出现过大的径向窜动；凸台的轴向高度需要匹配机架安装板的厚度，通常凸台高出安装板背面1-2mm，保证螺栓锁紧时座体端面能够完全贴合安装面，不会出现悬空。三个安装孔的中心圆直径需要严格对应通用安装尺寸，孔位采用锪平结构，保证螺栓头能够完全沉入座体表面，不会突出干涉周边的护罩、传动件。轴承内部的滚柱保持架采用一体式冲压结构，建模时需要预留出润滑脂的存储空间，座体上的注油孔正对轴承外圈的油槽，保证后期维护时润滑脂能够直接进入滚动体摩擦面，无需拆卸轴承即可完成补脂。

　　实际选型应用时，需要注意这类轴承的轴向承载能力较弱，仅能承受少量的轴向窜动力，若轴系存在较大轴向载荷，需要额外搭配推力轴承使用；安装时顶丝的锁紧扭矩需要符合对应轴径的规范，扭矩过大会导致内圈变形，抱死轴颈，扭矩过小则会出现轴与内圈打滑、磨损轴面的问题。在腐蚀环境应用时，可以选配带不锈钢座体、橡胶密封盖的版本，常规工况下铸铁座体搭配双侧接触式橡胶密封，能够有效阻挡粉尘、喷淋水进入轴承内部，满足多数工业场景的防护需求。建模时需要区分座体的铸造圆角、安装面的加工粗糙度要求，铸造面保留3-5mm的拔模斜度，安装面、凸台外圆、轴承内孔的配合面标注加工精度，保证模型导出的工程图能够直接用于生产加工，避免建模时忽略工艺细节导致的加工件无法装配的问题。
