双轨道钢球重力滚动演示教具结构

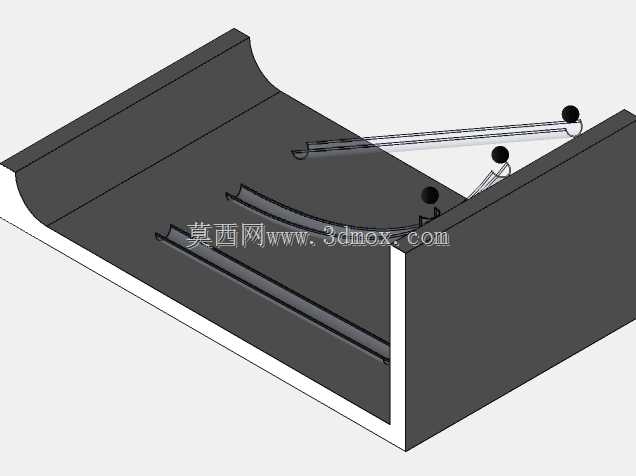

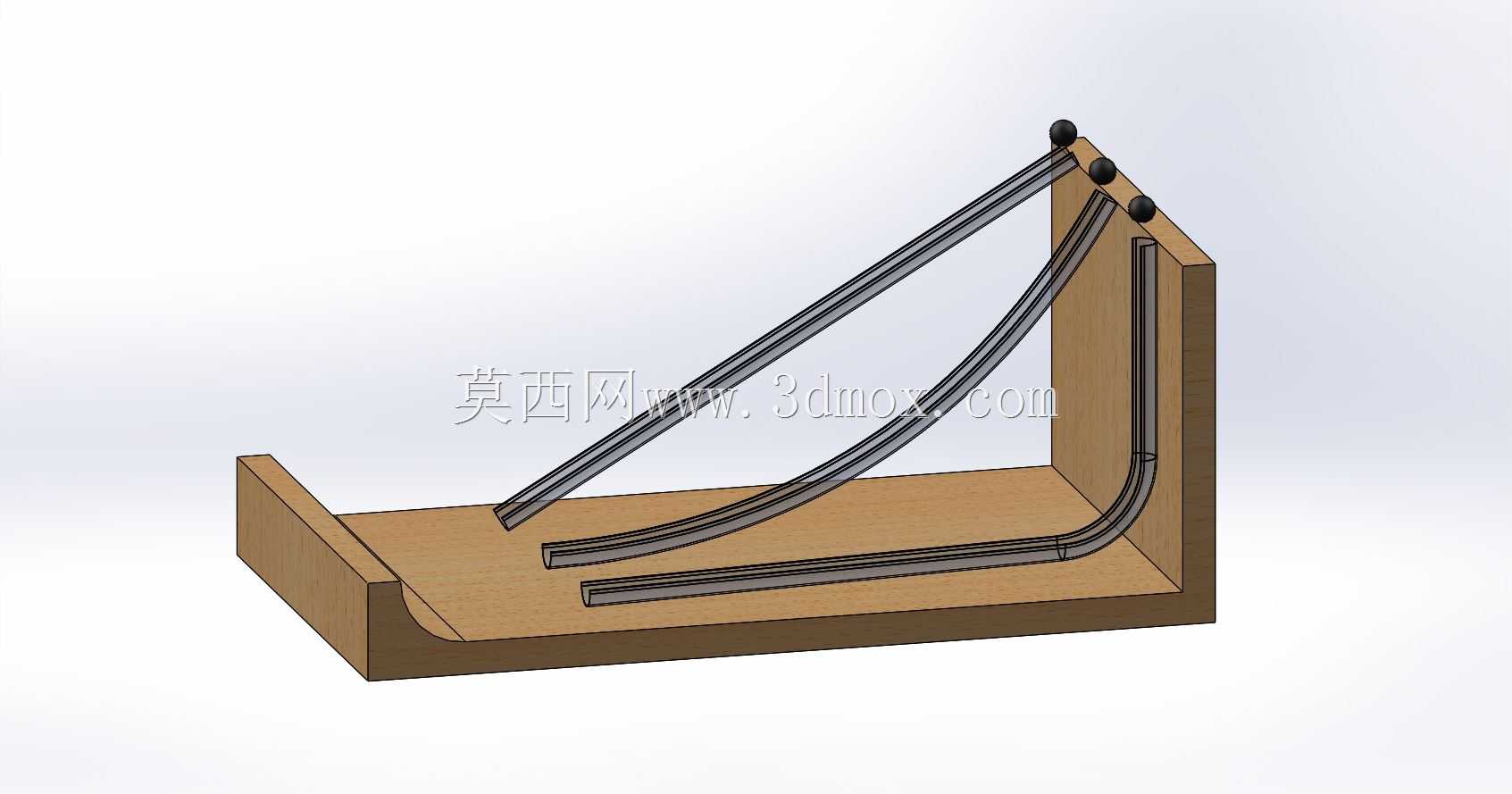

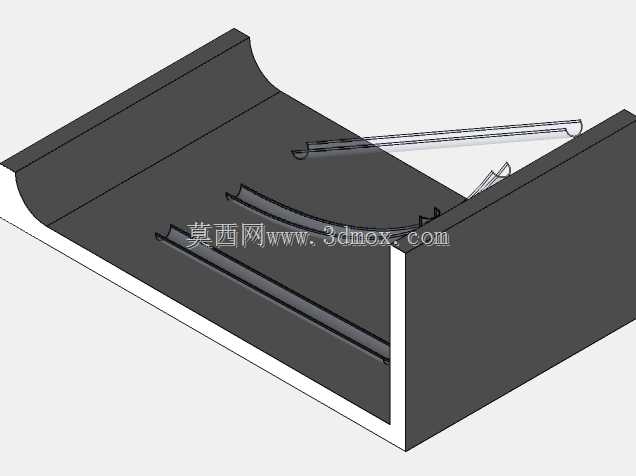

　　这套轨道结构主要面向基础力学演示场景搭建，日常可放置在中小学科学实验室、高校工程力学导论课堂、科普场馆互动展区使用，核心作用是直观展示重力势能转化为动能的过程，以及不同轨道线型对物体运动时长、运动轨迹的影响，帮助观察者跳出纸面公式，直观理解最速降线相关的力学原理。整套结构采用L型立式支撑布局，底部为水平承托基座，后侧为垂直立板，所有轨道的上端固定点均设置在立板上部的同一高度位置，轨道下端则全部对齐基座前端的接球槽位置，保证钢球从同一高度无初速度释放的初始条件一致，避免安装偏差带来的演示误差。轨道部分共设置两组平行的滚道，其中一组为直线倾斜布置，另一组为带弧度的曲线布置，两组轨道的截面均采用凹槽式设计，槽宽略大于钢球直径，

　　既可以限制钢球的滚动方向，避免钢球在运动过程中脱轨，又不会给钢球滚动带来多余的摩擦阻力，保证演示效果的准确性。设计过程中首先确定了钢球的运动起点与终点的相对位置，将起点设置在立板上部靠前的位置，终点统一汇聚到基座前端的弧形接球槽内，接球槽做了圆弧过渡处理，钢球滚动到终点后会顺着槽壁滑入槽内停留，不会弹出结构外，无需额外设置拦截部件。曲线轨道的线型经过反复调整，兼顾了坡度变化的平滑性与结构的可加工性，轨道与立板、基座的连接位置全部采用嵌入式固定，轨道端部与安装面贴合后做平齐处理，没有突出的连接结构，避免钢球滚动到端部时出现卡顿。整套结构的安装边界较为紧凑，底部基座的水平投影为矩形，放置时只需要保证基座与支撑台面完全贴合，

　　无需额外的地脚固定，立板后侧保持平整，也可以通过壁挂件固定在墙面使用，适配不同的展示场景。轨道的上表面做了光滑处理，减少钢球滚动时的摩擦损耗，保证钢球可以依靠自身重力从起点完整滚动到终点，不需要额外施加外力。立板上部的起点位置设置了三个定位凸点，对应不同轨道的释放位置，演示时可以将钢球放置在凸点位置对齐，保证每次释放的初始位置一致，方便对比不同轨道上钢球的运动速度差异。基座的侧边做了圆角处理，避免搬运、使用过程中出现尖锐边角磕碰的问题，整体结构没有复杂的传动部件，日常维护只需要定期清理轨道表面的灰尘，避免杂物进入轨道凹槽影响钢球滚动即可。在实际教学使用中，这套结构可以配合秒表记录钢球在不同轨道上的运动时长，

　　让观察者直观对比直线轨道与曲线轨道的运动效率差异，理解重力分力随轨道坡度变化的规律，相比纯理论讲解更易建立具象认知。结构的所有部件均采用常见的型材加工，没有特殊定制的异形零件，加工难度低，组装流程简单，普通的机械加工车间即可完成制作，成本可控，适合批量制作作为教学教具使用。轨道与支撑结构的连接位置预留了微调间隙，组装时可以根据实际加工误差小幅调整轨道的倾斜角度，保证轨道全程平滑过渡，不存在局部凸起或凹陷导致钢球卡顿的问题。钢球选用标准规格的实心轴承钢球，圆度精度高，滚动过程中不会出现跳动偏移，进一步提升演示结果的可靠性。
