多关节夹持式工业机械臂结构设计

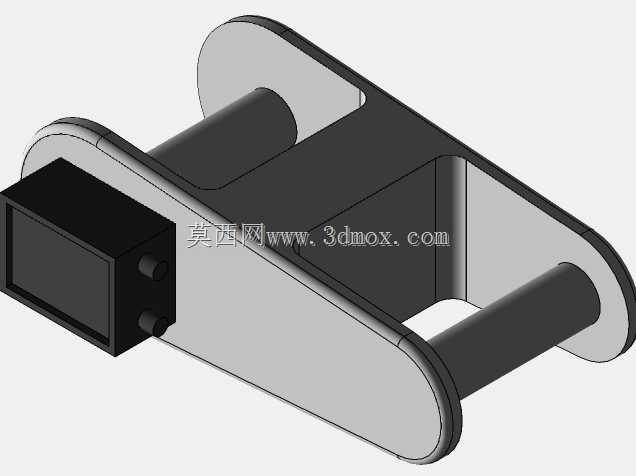

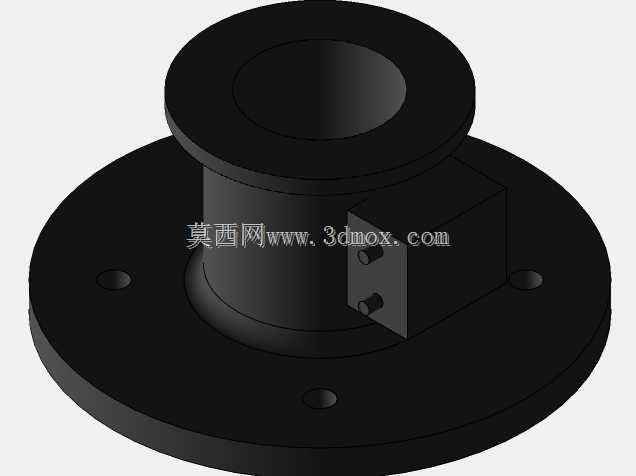

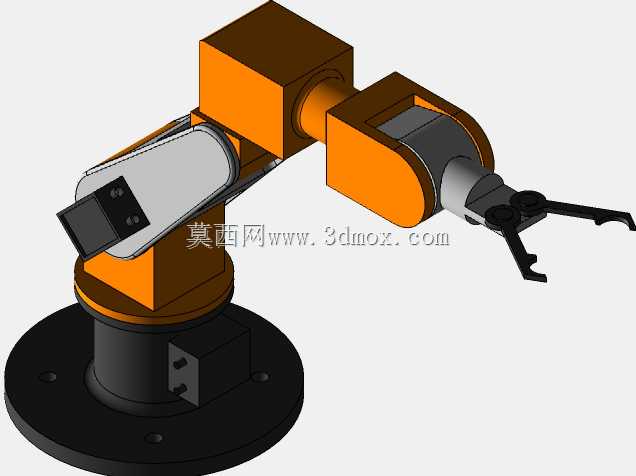

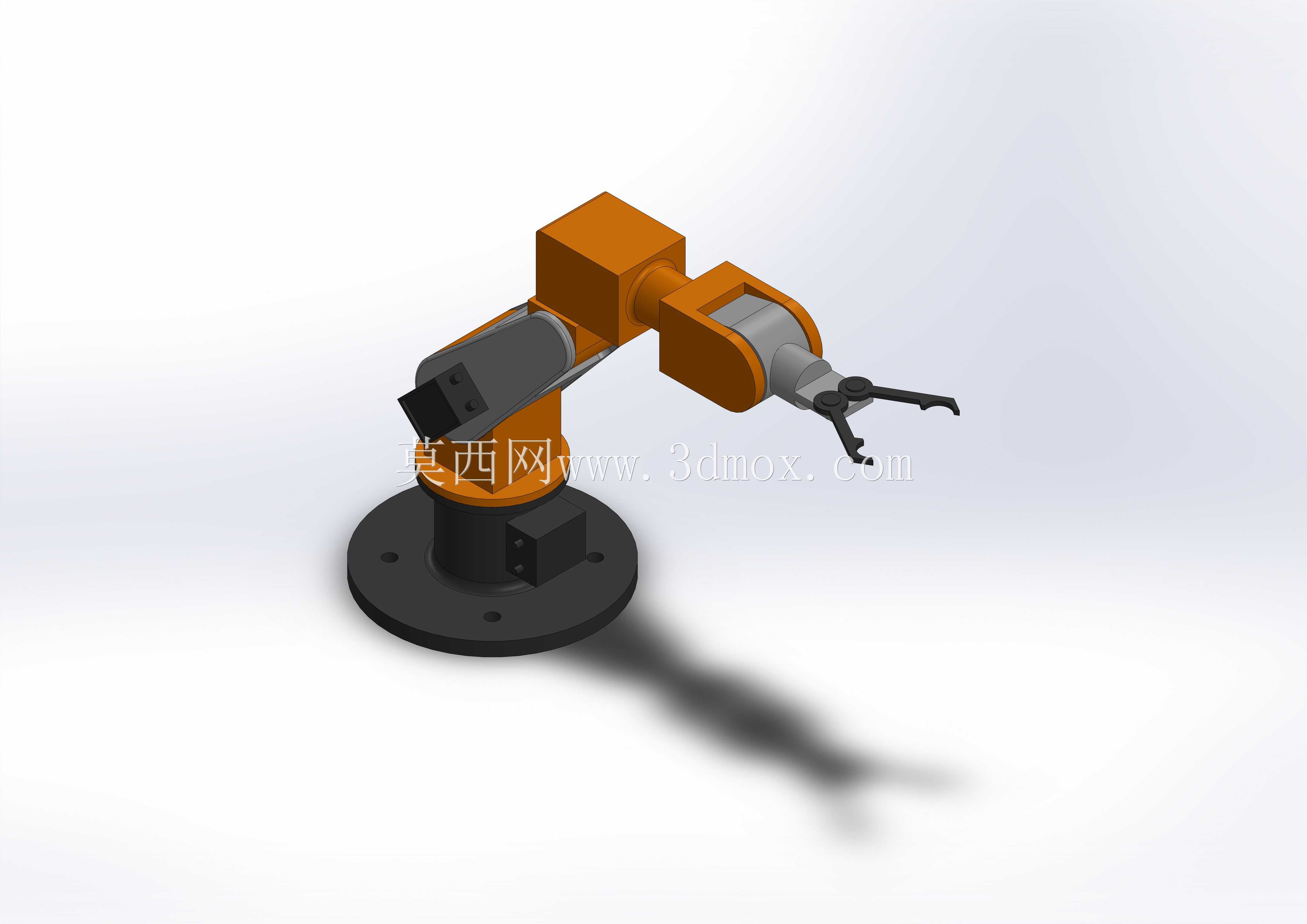

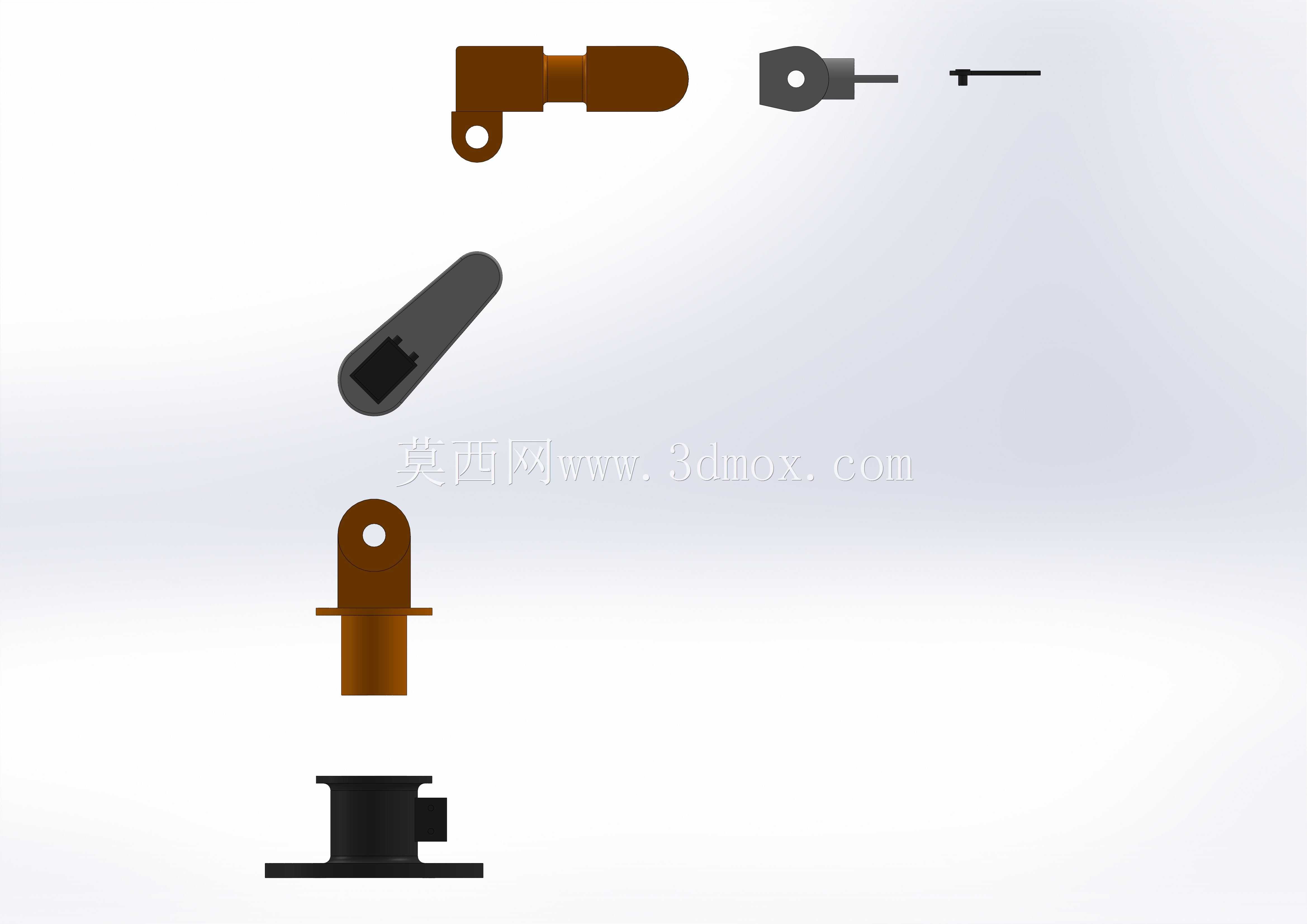

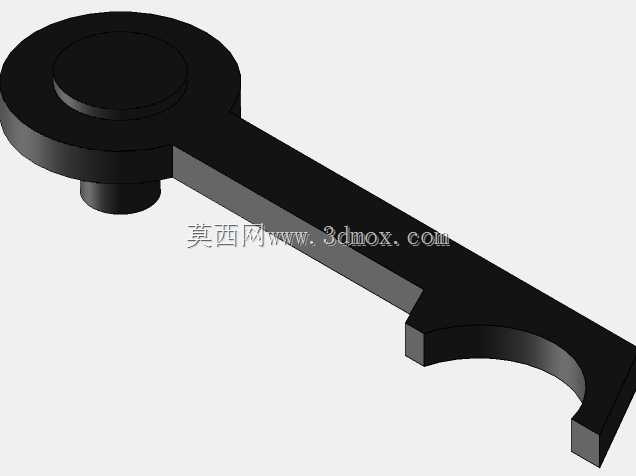

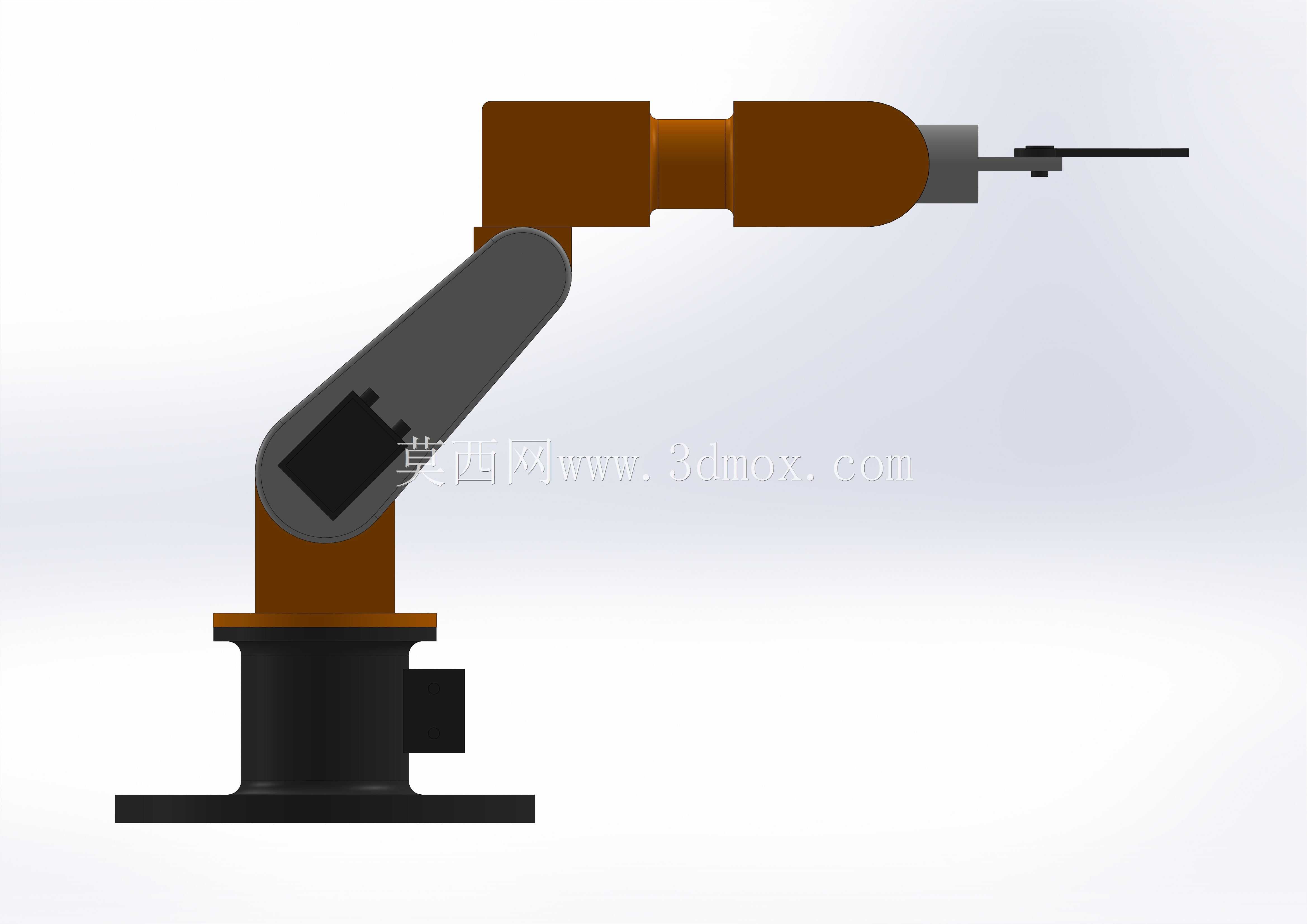

　　这款多关节夹持式机械臂的结构设计，核心围绕中小负载工位的柔性作业需求展开，在3C电子装配、轻工物料分拣、教学实训台搭建、小型机床上下料场景中都有适配空间。从结构布局来看，整机采用基座回转、大臂俯仰、小臂俯仰、腕部回转、末端夹持的五自由度配置，基座采用圆盘式法兰安装结构，底部预留均匀分布的螺栓沉孔，安装时可直接固定在型材机架或钢制工作台面上，安装基准面的平面度设计公差控制在0.05mm以内，避免基座安装倾斜带来的整机运动精度偏差，基座内部预留了走线空腔，可容纳伺服电机动力线、编码器线以及末端执行器的气路管线，避免管线外露造成的运动干涉或磨损。大臂与小臂均采用箱型薄壁结构设计，在保证结构刚性的前提下尽可能降低运动部件自重，

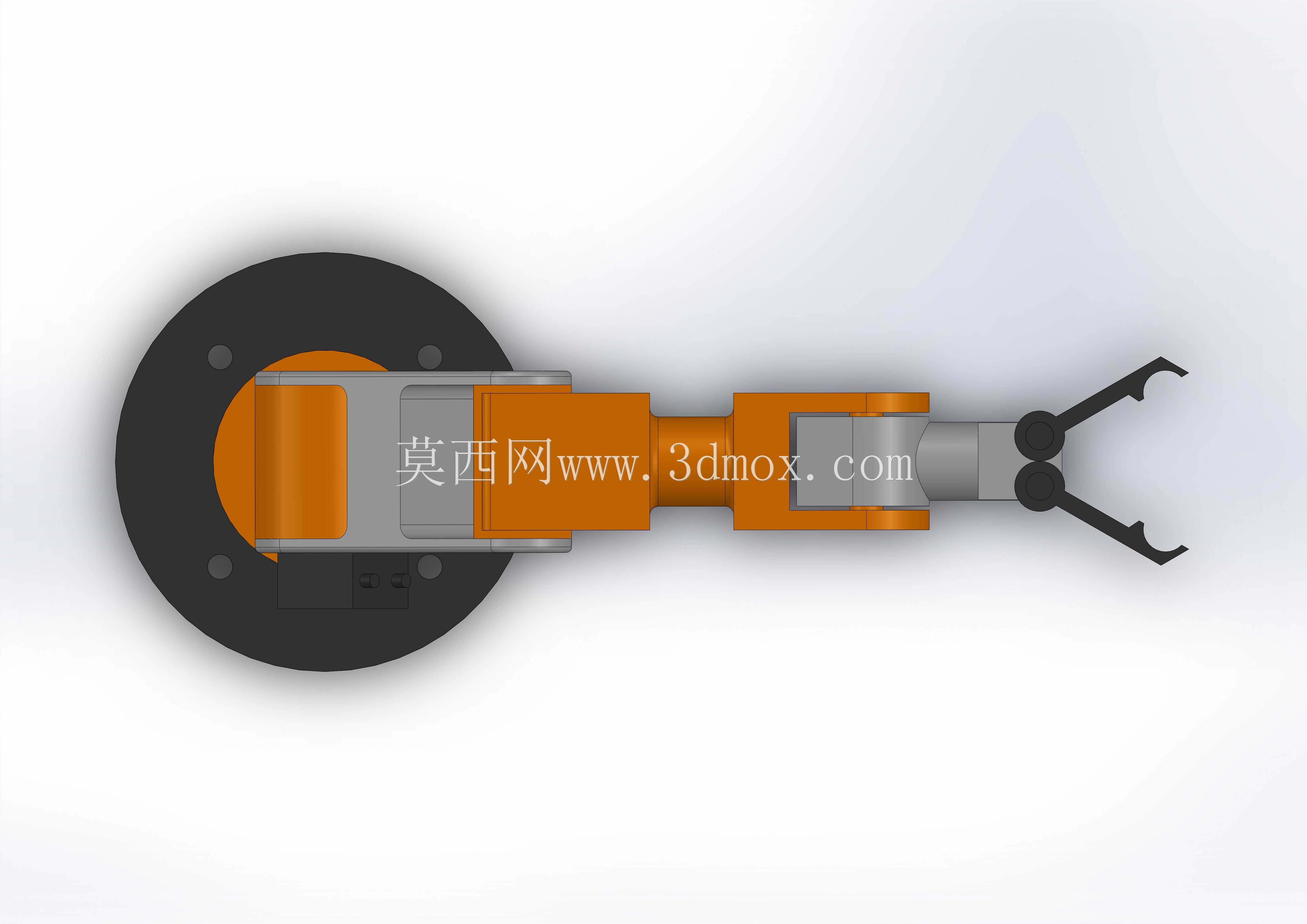

　　减少关节驱动端的负载冗余，臂体的转角范围经过运动仿真校核，大臂俯仰角度覆盖-30°到110°区间，小臂俯仰角度覆盖-60°到90°区间，配合基座0-320°的回转范围，可覆盖半径600mm左右的圆柱形作业空间，完全满足小型工位的作业覆盖需求，运动过程中各臂段的安全间隙预留不小于20mm，避免极限位置出现结构碰撞。末端执行器采用平行夹爪式设计，夹爪的开合行程适配直径10mm到80mm的规则工件，夹指接触面预留了防滑齿槽与安装孔位，可根据实际夹持的工件材质更换橡胶垫、V型块等适配附件，夹爪的驱动力通过腕部内置的传动结构传递，开合动作响应延迟控制在0.2s以内，可满足节拍较快的分拣、搬运作业需求。

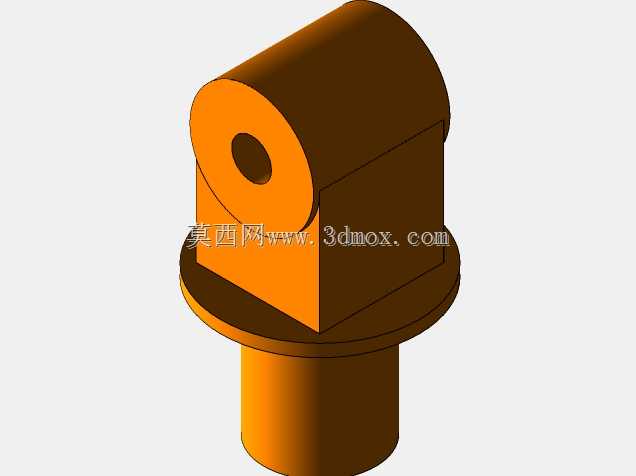

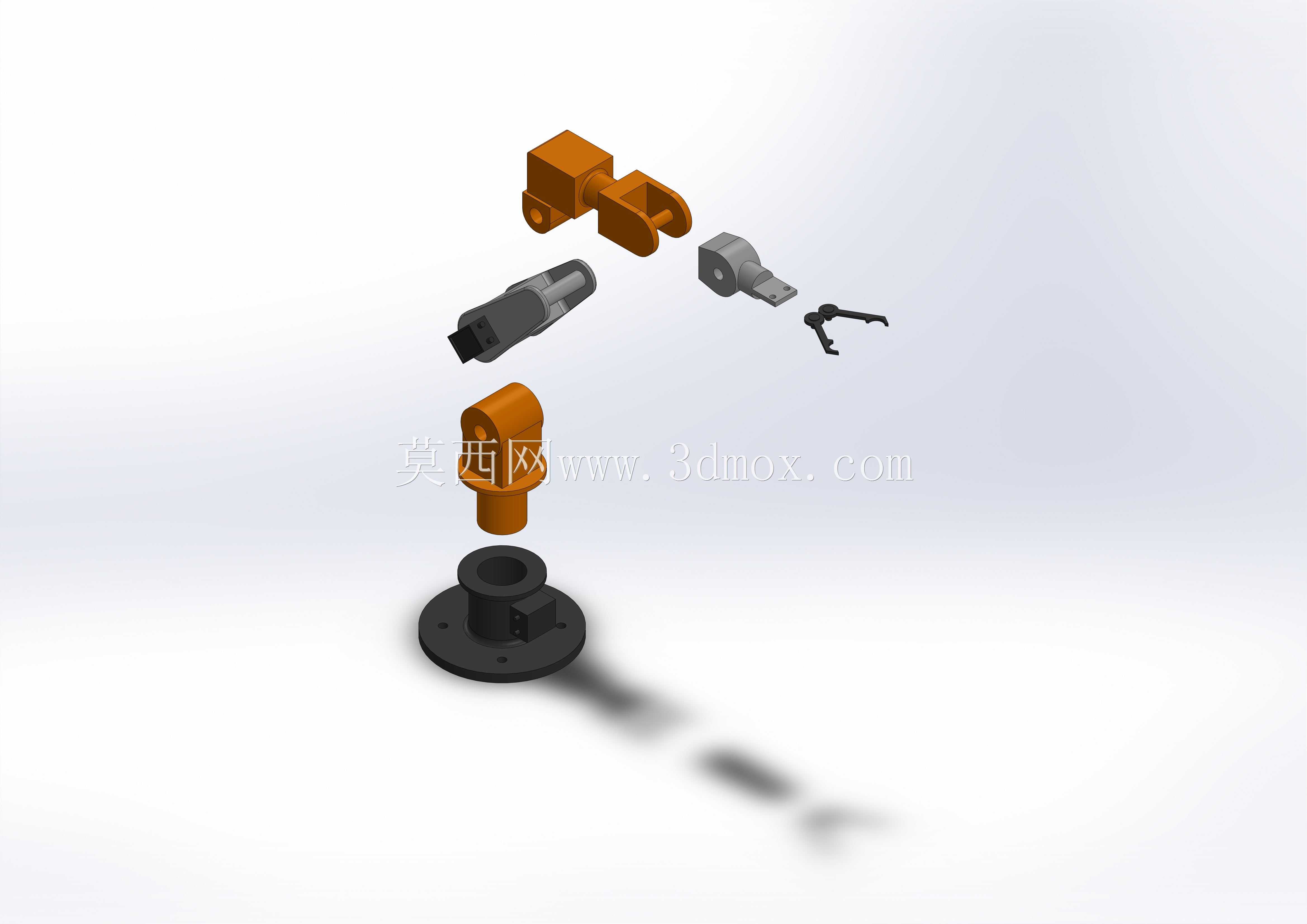

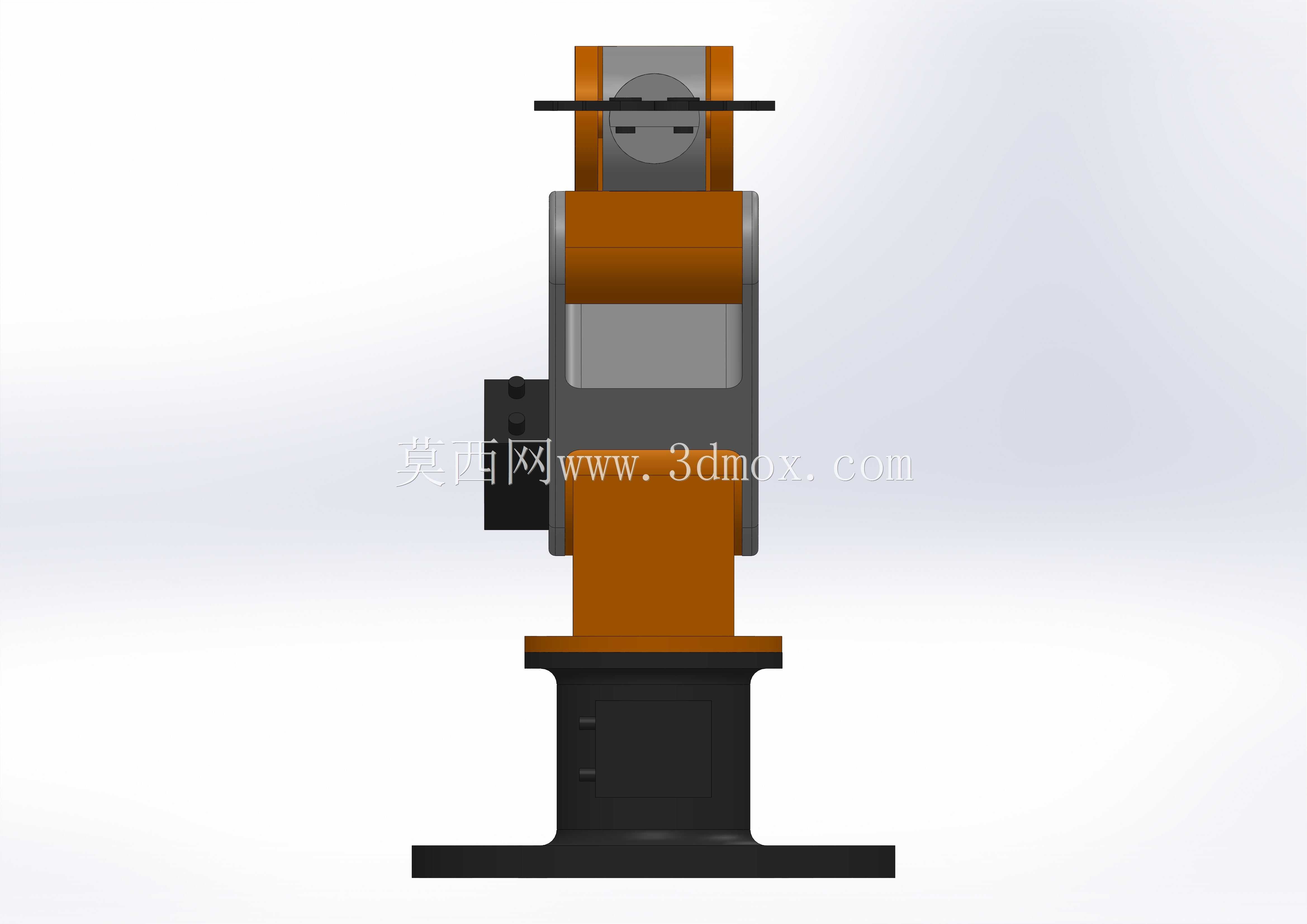

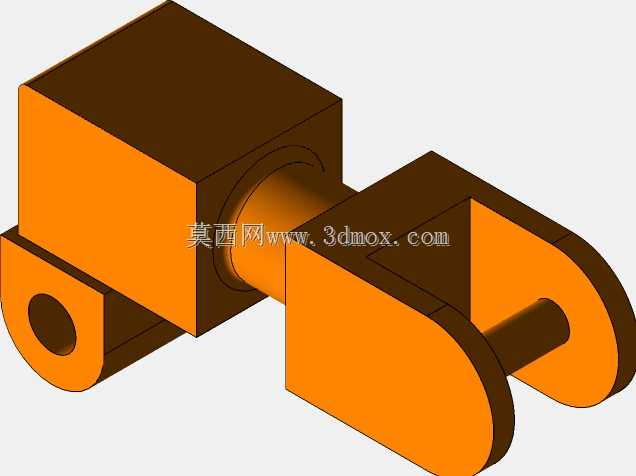

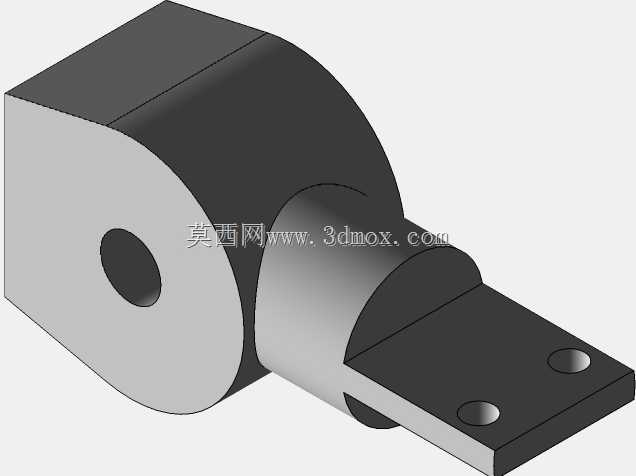

　　设计过程中对各关节的连接结构做了模块化处理，关节处采用标准深沟球轴承配合交叉滚子轴承的支撑方案，既承受径向载荷也可承受臂体运动带来的倾覆力矩，关节端的密封结构采用迷宫式密封设计，可阻挡车间环境中的粉尘、切削液溅入关节内部，延长传动部件的维护周期。从安装边界来看，整机直立状态下的最大高度约720mm，基座直径220mm，安装时需在基座周边预留不小于100mm的维护空间，方便后期对关节紧固件、传动部件进行检查调整，基座底部的走线孔直径预留30mm，可同时容纳4组线缆与1根直径8mm的气管，满足常规末端执行器的动力与信号传输需求。在实际应用中，这类小型机械臂可搭配视觉检测模块完成散乱工件的拾取排序，也可固定在流水线旁完成工件的工位转移，

　　或是集成到教学实训设备中完成机器人运动学、轨迹规划的实操演示，结构上的模块化设计也方便使用者根据需求更换末端执行器，比如更换吸盘、焊枪、画笔等附件，拓展喷涂、涂胶、绘图等不同作业功能。设计阶段对整机的重心位置做了多次优化，将大臂驱动部件尽可能靠近基座布置，降低运动过程中的转动惯量，提升运动平稳性，各臂段的壁厚经过有限元校核，在额定5kg负载下，臂体末端的最大变形量不超过0.3mm，可满足常规装配、搬运作业的精度要求。关节处的限位结构采用硬限位与软限位结合的方式，硬限位为金属挡块，设置在各关节的极限转角位置，避免软件失控时出现结构损坏，软限位可通过控制系统自定义设置，适配不同工位的作业范围限制，减少现场调试的安全风险。
