气动驱动水泥料仓密封盖板结构设计

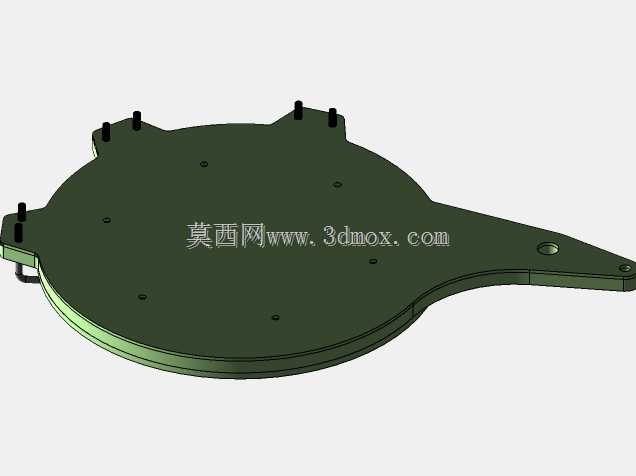

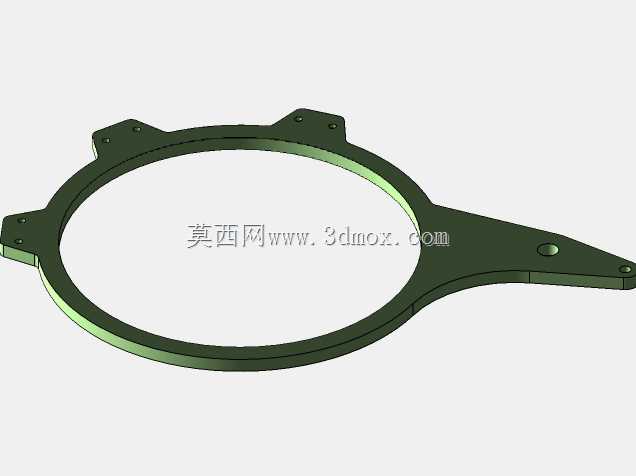

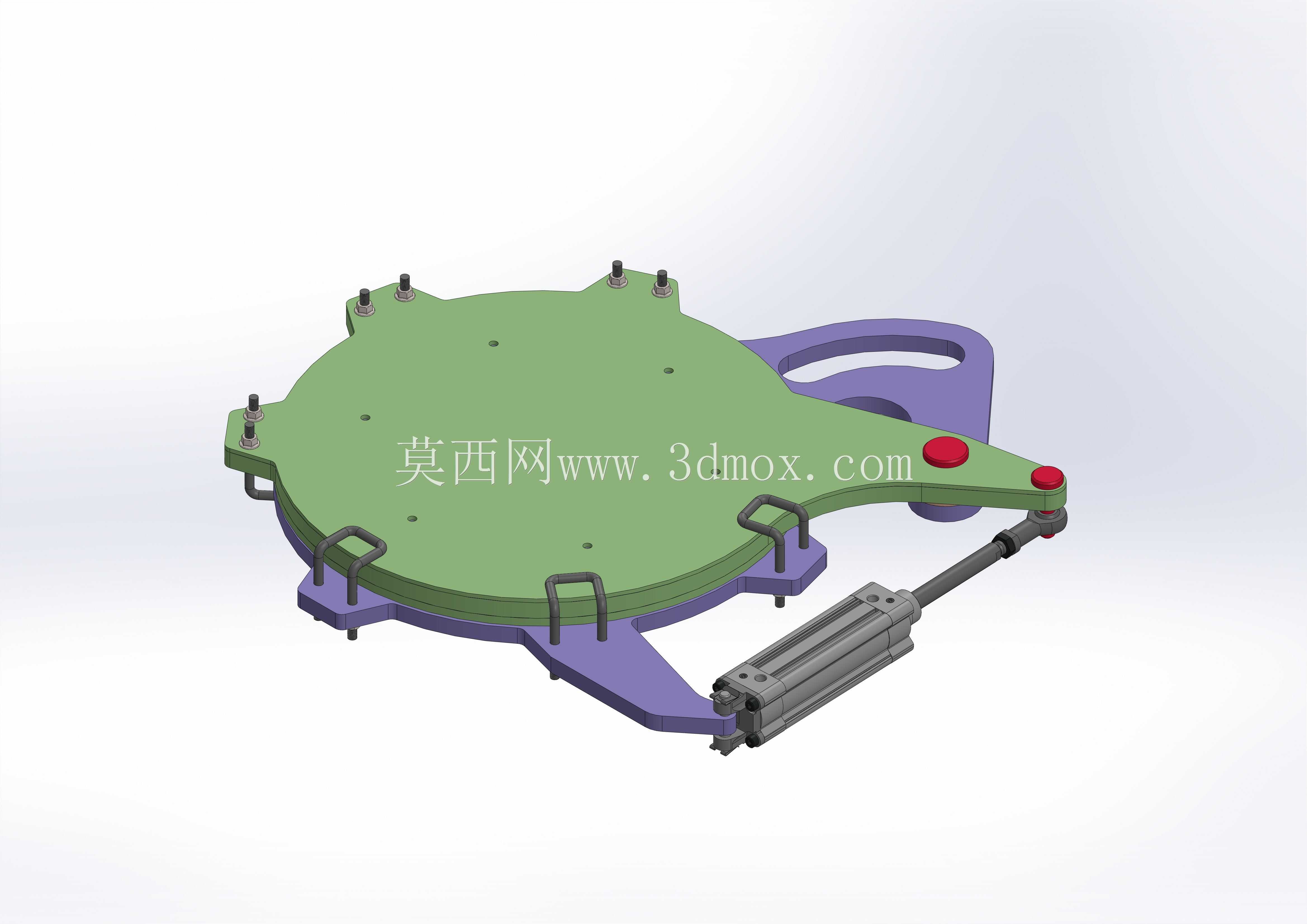

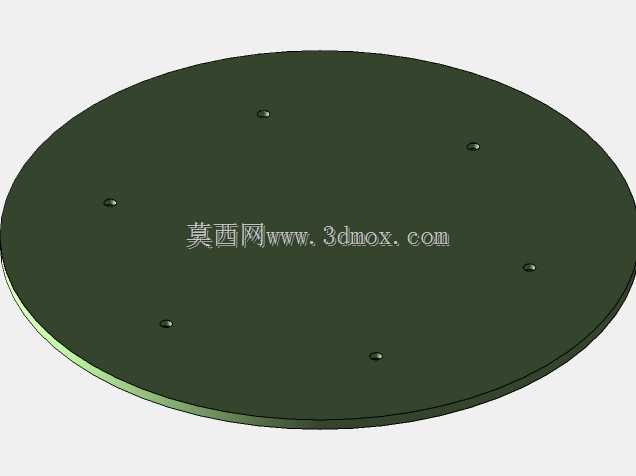

　　在散装水泥存储、中转的场站场景中，料仓顶部的密封盖板是控制物料进出、阻隔仓内粉尘外溢、避免外界杂物落入仓内的核心功能部件，传统的手动翻盖结构需要操作人员攀爬至仓顶作业，不仅劳动强度大，在粉尘浓度较高的仓顶区域作业还存在滑倒、坠落的安全隐患，同时手动盖板的压紧力难以均匀控制，长期使用后容易出现密封胶条局部压合不实，造成仓内水泥受潮结块、粉尘无组织排放的问题。这套气动驱动的料仓盖板结构，正是针对散装水泥中转仓的日常使用痛点做的定向结构优化，整套结构围绕仓顶的圆形安装口做匹配设计，盖板主体采用圆盘式承载结构，盘面均匀分布多组压紧卡扣，在盖板闭合时可以沿圆周方向均匀施加压紧力，让盖板与仓口法兰之间的密封胶条形成连续的压合密封带，避免局部漏灰、漏风的问题。

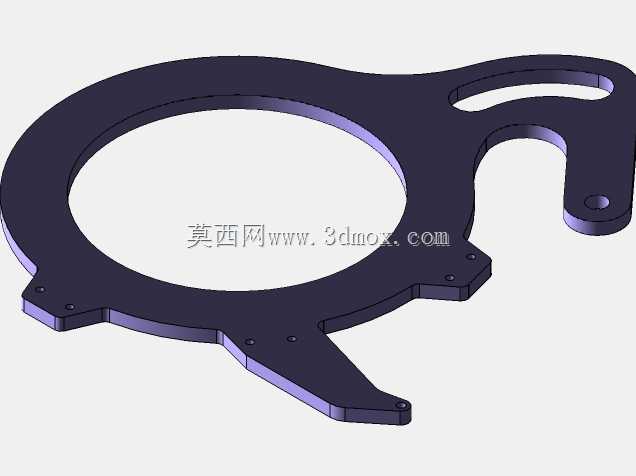

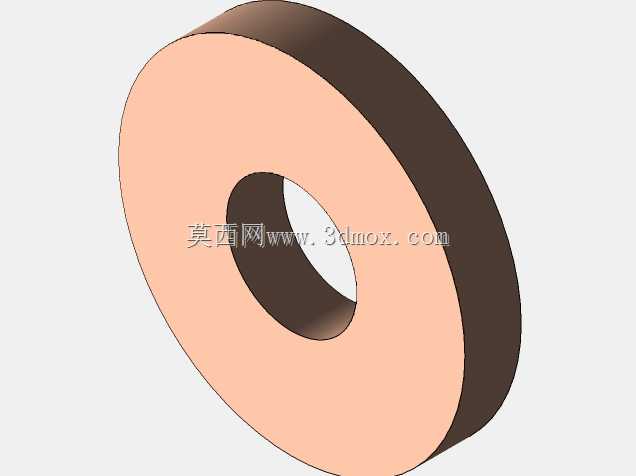

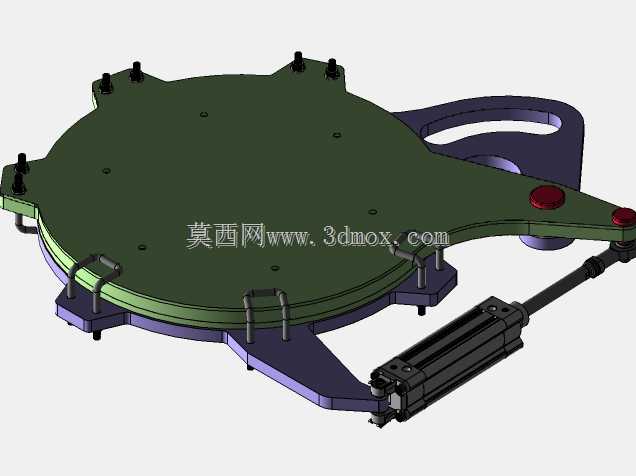

　　从结构布局来看，盖板的旋转铰接端设置在仓口侧方的安装支座上，支座与仓顶的预埋钢板采用螺栓连接，安装时不需要对仓顶结构做大规模焊接改造，适配现有多数直径规格的立式水泥储料仓的顶部开口改造需求。驱动单元采用标准的笔型气缸作为执行件，气缸的缸体端铰接在仓顶侧方的固定支架上，活塞杆端与盖板侧边的驱动摆臂做铰接连接，气缸伸缩时可以带动盖板绕铰接轴完成0到90度以上的翻转动作，全开状态下盖板不会遮挡仓口的进料通道，满足散装水泥罐车打料时的进料管对接、仓内检修时的人员进出通道需求。盖板侧边设置的两个红色限位缓冲件，分别对应盖板全开、全闭两个极限位置，在气缸动作到行程终点时可以吸收冲击动能，避免金属结构直接碰撞产生的噪音与结构变形，延长整套结构的使用寿命。

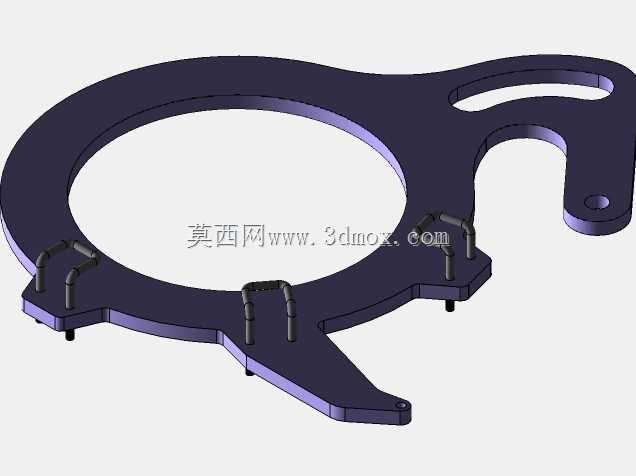

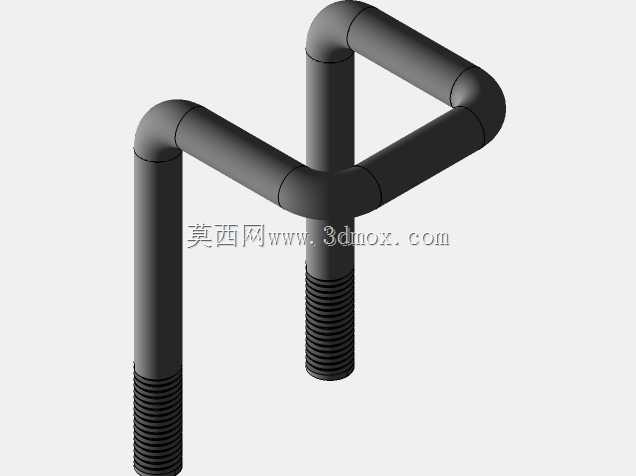

　　盖板盘面的多组U型吊装卡扣，一方面是作为盖板加工、运输、现场安装时的吊装受力点，方便现场施工时用起重设备将盖板整体吊装就位，另一方面也可以作为日常检修时的安全带挂点，方便运维人员在仓顶作业时挂接安全防护装备。盖板侧方延伸的弧形扶手结构，是在气动系统出现故障需要应急手动操作时的受力握持位置，不需要额外加装临时操作件，运维人员可以握持扶手配合撬棍完成盖板的应急开合操作，避免气动系统失压时盖板无法动作影响生产作业。

　　设计过程中针对仓顶的安装边界做了充分的适配考量，整套结构的所有外伸部件都控制在仓口法兰的外沿安全范围内，不会超出仓顶原有防护栏杆的防护边界，避免现场安装后出现结构突出造成的磕碰风险。气缸的选型匹配了盖板整体的翻转力矩，在仓顶存在一定风压的户外场景下，也可以稳定驱动盖板完成开合动作，不会出现风力推动盖板意外闭合的安全隐患。密封胶条的安装槽设置在盖板的下表面圆周位置，采用嵌入式安装结构，更换胶条时不需要拆解盖板主体结构，只需要将老化的胶条从槽内抽出，嵌入新的胶条即可完成维护，大幅降低日常运维的工作量。

　　整套结构的受力路径经过多轮优化，盖板闭合后的所有压紧力都通过圆周分布的卡扣直接传递到仓口法兰上，铰接支座与气缸支架只承受翻转过程中的动作力，不承受盖板闭合后的密封压紧力，长期使用不会出现铰接轴变形、支架焊缝开裂的问题。针对水泥仓顶粉尘大、露天作业的工况，所有铰接位置都采用了带防尘密封圈的铰接轴承，避免水泥粉尘进入铰接缝隙造成的转动卡滞，气缸的活塞杆表面做了镀硬铬处理，抗粉尘磨损、抗锈蚀能力更强，可以在户外露天环境下长期稳定工作，不需要频繁做润滑维护。
