盘形凸轮直动弹簧复位从动传动机构

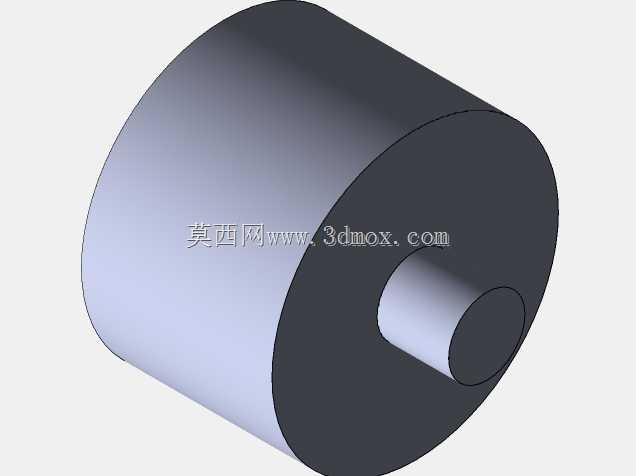

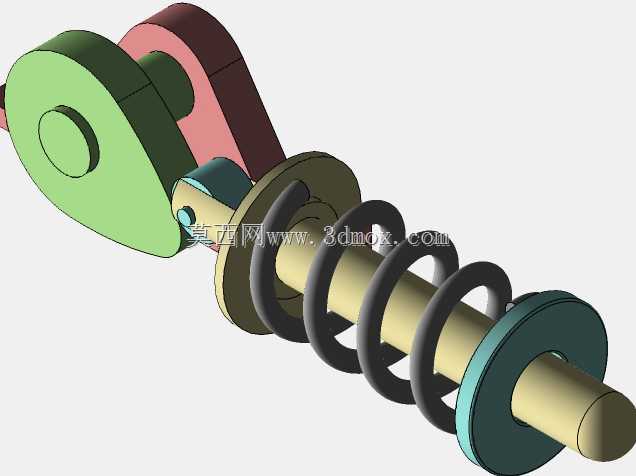

　　这套凸轮从动传动结构，是自动化进给、工位切换、节拍执行机构里最常见的基础传动单元，很多轻工装配线、小型冲压送料装置、包装设备的间歇动作执行端，都会用到同原理的结构变体。从结构组成来看，整套机构包含偏心盘形凸轮、平底接触从动摆臂、复位压缩弹簧、导向支撑轴、端部限位挡圈几个核心部分，没有冗余的装饰结构，所有几何特征都服务于动力传递与动作复位的功能需求。

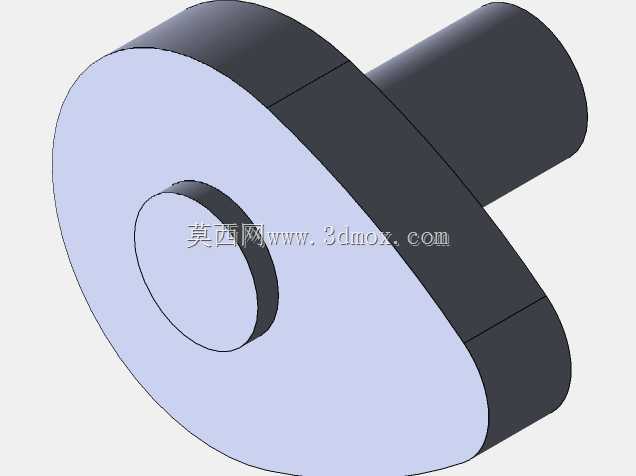

　　设计这套结构的时候，首先要匹配的是执行端的动作行程要求，盘形凸轮的轮廓曲线直接决定了从动件的升程、回程速度与停留时间，建模时凸轮基圆尺寸的选取，首先要考虑接触应力的控制，基圆过小会导致凸轮与从动件接触点的压力角超出许用范围，运行时会出现卡顿、磨损加剧的问题，基圆过大则会让整个机构的安装占用空间增加，不符合紧凑化的设备布局要求。图中这套结构采用的是平底接触的从动形式，相比尖顶从动件，平底结构的接触面积更大，单位面积承压更小，能承受更高的往复动作频率，适合每分钟60-120次节拍的中低速传动场景，接触端的平底设计也能在运行时形成楔形油膜，降低接触副的磨损速率，日常维护只需要定期补充润滑脂即可，不需要频繁更换易损件。

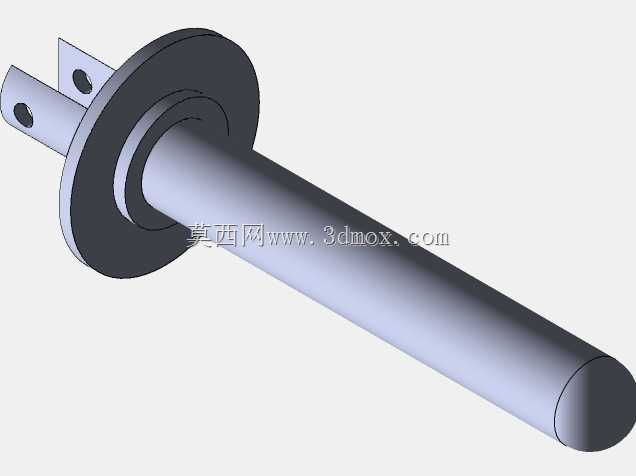

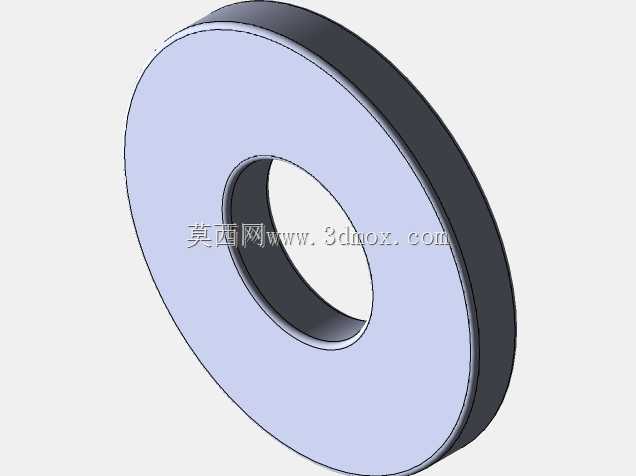

　　复位部分采用的是圆柱压缩弹簧，套在从动件的导向轴上，弹簧的两端都设置了平垫支撑，避免弹簧端部直接与机架、从动摆臂接触造成的偏磨。弹簧的刚度选取是设计中的关键环节，刚度过小会导致从动件回程时无法及时贴紧凸轮轮廓，出现动作滞后甚至跳脱的问题，刚度过大则会增加凸轮驱动端的负载，造成不必要的动力损耗，同时也会加剧凸轮轮廓的磨损。导向轴的直径与长度设计，需要保证从动件往复运动时的直线度，轴与从动件内孔的配合间隙控制在H8/f7的区间，既不会因为间隙过大出现运动卡滞，也不会因为间隙过小导致装配难度提升、热胀后抱死。

　　从安装边界来看，整套机构的安装基准是凸轮的支撑轴与从动件导向轴的平行度，两个轴的平行度公差需要控制在0.05mm以内，否则运行时会出现从动件偏载，导致弹簧受力不均、接触端局部磨损过快。凸轮的轴向定位依靠轴肩与紧定螺钉实现，装配时需要调整凸轮的周向角度，匹配设备的整体动作节拍，保证从动件的动作时机与其他工位的执行动作同步。端部的限位挡圈采用卡簧式固定结构，拆卸维护时不需要复杂的工具，就能快速拆分各个零件进行检修更换。

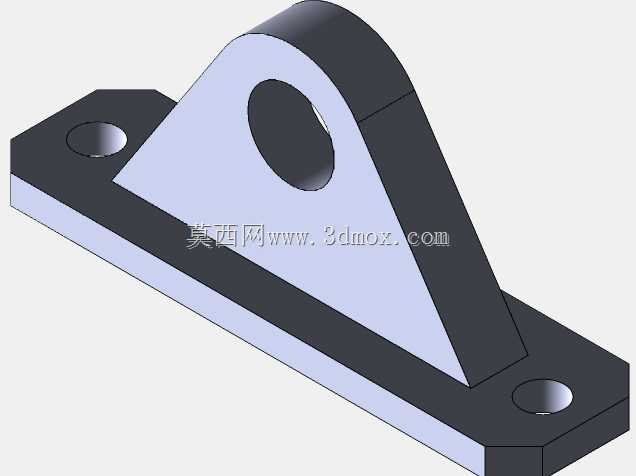

　　在实际应用场景中，这类凸轮从动机构常被用在小型自动化设备的送料工位，比如螺丝装配机的螺丝分料动作、包装设备的纸盒推料动作、印刷设备的纸张抬升动作，都是依靠凸轮轮廓的特定曲线，实现固定规律的往复运动，相比气缸驱动的往复动作，凸轮传动的动作一致性更好，不会因为气压波动出现动作行程偏差，适合长时间连续运行的量产设备。建模过程中，凸轮的轮廓曲线需要通过运动仿真验证压力角的变化，确保整个升程与回程段的压力角都在许用范围内，避免出现自锁问题；弹簧的建模需要匹配实际的节距、中径、丝径参数，模拟装配后的预压缩量，保证复位力在整个行程内都能满足从动件贴紧凸轮的要求。导向轴的支撑端需要预留足够的安装长度，方便与设备机架通过螺栓或者焊接方式固定，轴端的倒角设计方便装配时穿过从动件内孔与弹簧内圈，降低装配难度。
