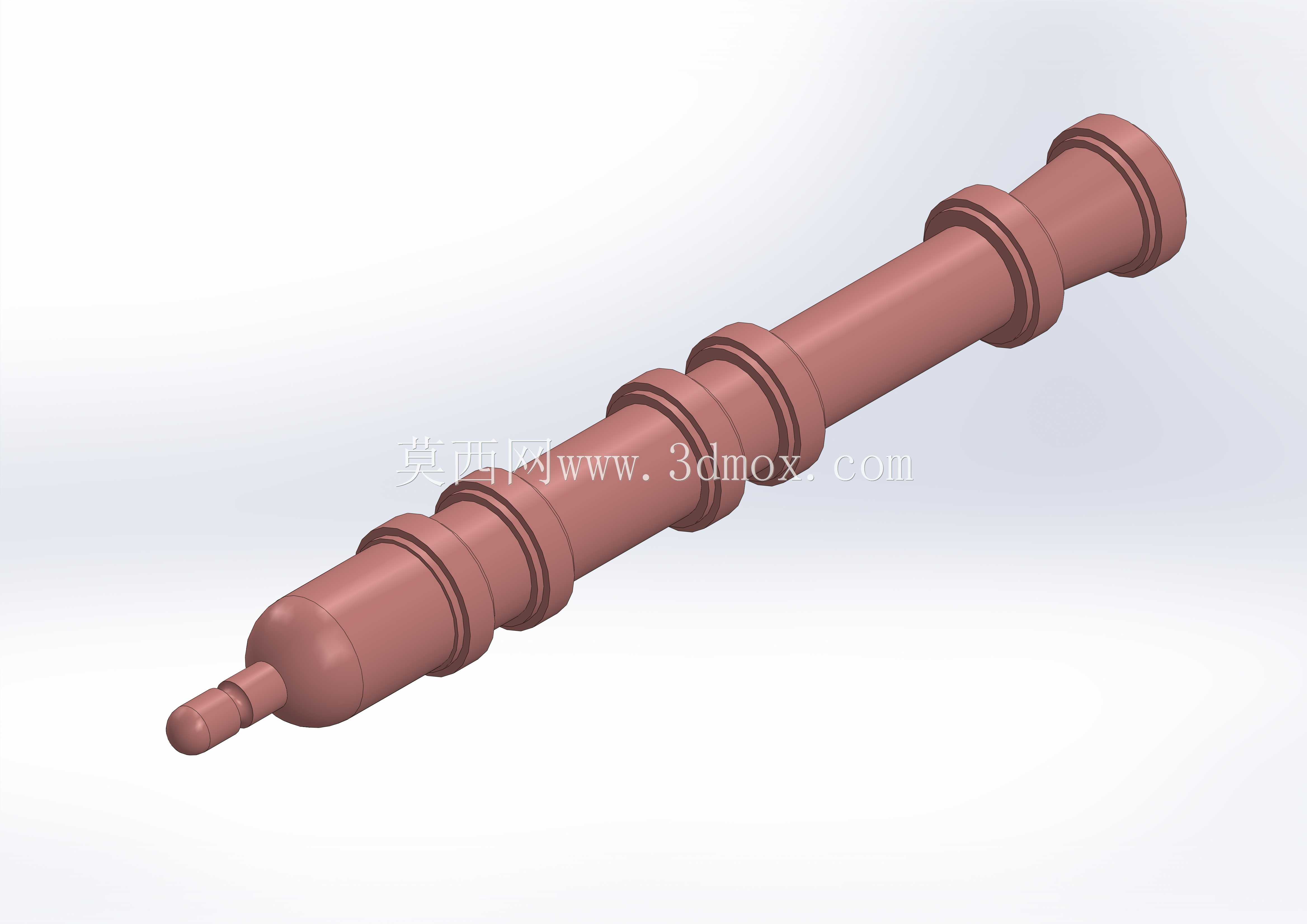

多阶轴段阶梯式传动长轴结构设计

　　在常规的回转类传动系统搭建过程中，阶梯长轴是承担扭矩传递、支撑回转部件的核心承载零件，这类零件的设计合理性直接决定整套传动机构的运行稳定性与服役寿命，很多现场出现的传动异响、部件窜动、轴承过早失效问题，追根溯源都和轴段的尺寸匹配、定位结构设计不到位有直接关联。从实际应用场景来看，这类多阶带凸环的长轴，常被用在中小功率的减速传动箱、纺织机械的导纱辊传动单元、小型输送设备的动力输出端，以及部分专用机床的进给传动副中，不同直径的轴段分别对应不同的安装配合需求，不需要额外加装过多的定位套、隔圈就能完成各部件的轴向定位，能有效压缩装配环节的零件数量，降低累计装配误差。设计这类轴结构的时候，首先要明确各轴段的受力边界，

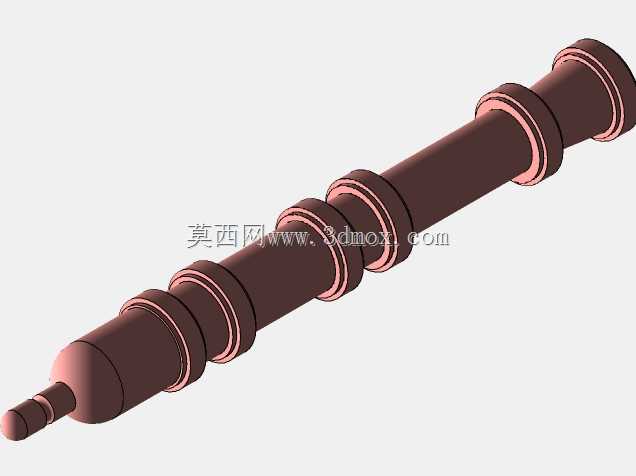

　　整根轴的扭矩从输入端的小径轴头传入，这个位置通常会通过键连接或者过盈配合和联轴器、带轮连接，所以轴头位置做了圆弧过渡的圆头设计，既可以避免装配时尖锐棱边刮伤配合件的内孔，也能减少应力集中，避免启动瞬间的扭矩冲击在轴端产生裂纹。沿着轴身分布的多个环形凸台，是整根轴的轴向定位基准，每个凸台的端面都要和对应安装的轴承内圈、传动齿轮端面、隔套端面贴合，所以设计时凸台的轴肩高度要严格匹配对应标准件的安装定位尺寸，比如支撑深沟球轴承的轴肩高度不能超过轴承内圈的倒角高度，否则会导致轴承无法安装到位，也会给后续的拆卸维护造成阻碍。轴段之间的过渡圆角是设计中很容易被忽略的细节，所有变径位置都不能做直角过渡，要根据相邻轴段的直径差匹配对应的圆角半径，

　　在应力集中系数较高的扭矩输入侧，圆角半径可以适当放大，同时要保证圆角粗糙度低于相邻轴段的配合面粗糙度，避免长期交变载荷下在过渡位置产生疲劳断裂。从安装边界来看，整根轴的最大外径出现在靠近输出端的凸台位置，这个尺寸决定了安装时穿过箱体预留孔的最小孔径，装配时要从轴径较小的一端依次穿入轴承、传动轮、密封件，最后在输出端通过锁紧螺母或者端盖完成轴向锁紧，所以各轴段的直径要按照装配顺序依次递增或者递减，避免出现中间轴段直径大于两端、导致零件无法套入的设计失误。轴身的配合面公差要根据配合性质做区分，和轴承、齿轮配合的轴段采用基孔制的过渡配合，保证传动过程中不会出现相对转动，和密封件接触的轴段要做更高的表面光洁度处理，

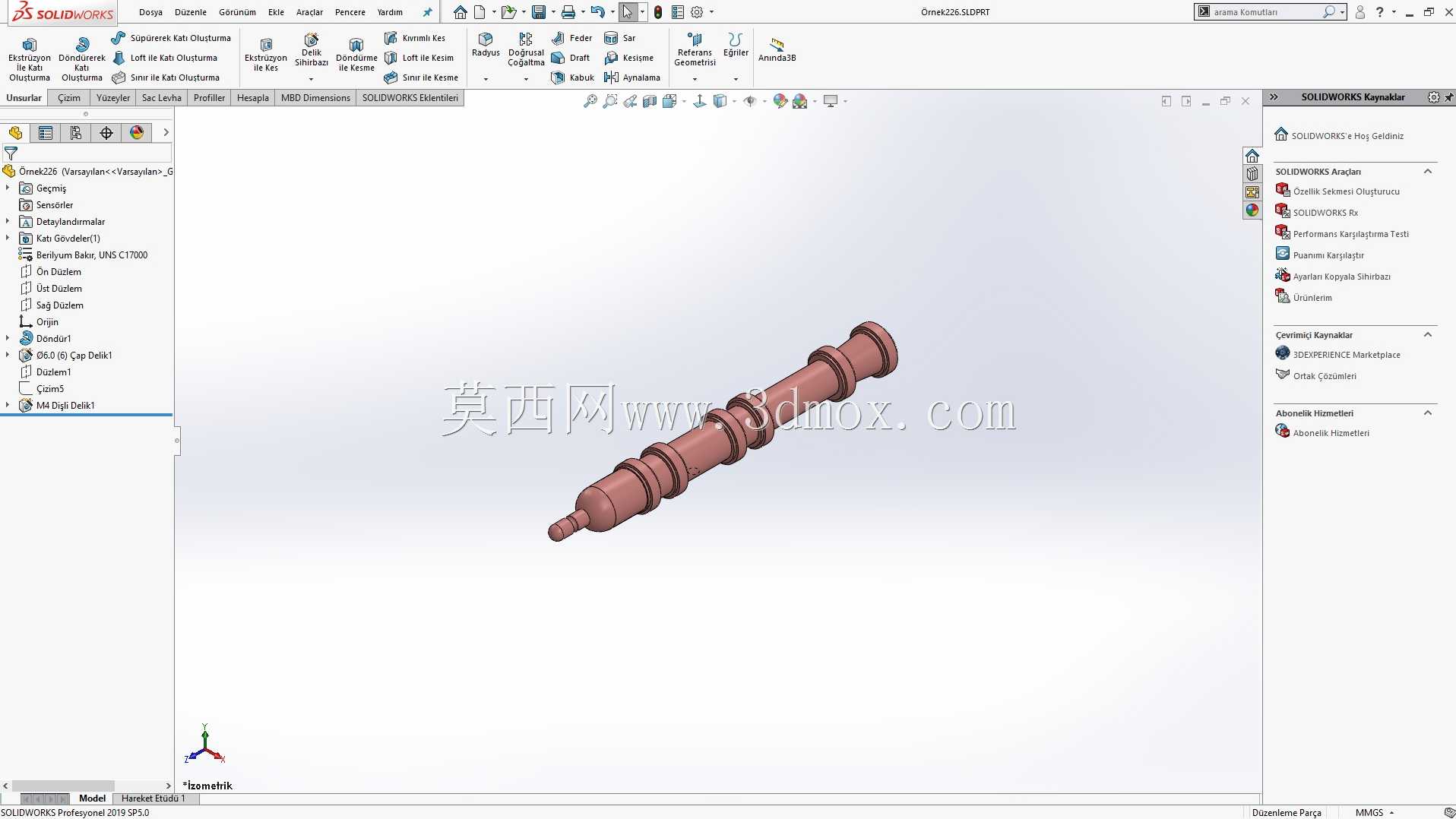

　　避免长期运转磨损密封唇口造成润滑油渗漏。另外这类长轴在建模完成后，还要做动平衡的初步校核，尤其是长度直径比超过10的细长轴结构，要合理调整各轴段的重量分布，避免高速运转时出现挠曲变形，必要时可以在轴端预留动平衡去重的工艺位置，方便后续加工完成后做动平衡校正。实际生产中，这类轴一般选用45号钢或者40Cr材质做调质处理，配合面根据耐磨需求做高频淬火，表面硬度达到HRC45-50就能满足大多数常规传动场景的使用要求，如果是用在腐蚀环境或者高负载场景，也可以更换为不锈钢材质或者做表面镀层处理，但要重新核算轴的强度裕度，避免材质强度变化导致轴的承载能力不足。很多新手设计这类轴的时候，容易把所有轴段的直径做成统一尺寸，或者轴肩高度设计不合理，要么定位失效导致零件窜动，要么装配时零件无法推到定位面，还有的会忽略轴端的倒角设计，导致装配时对准困难，甚至敲坏配合件，这些细节在三维建模阶段就要通过装配干涉检查提前规避，把每个配合位置的公差、粗糙度、技术要求都在模型里对应标注清楚，后续出工程图的时候就能直接提取信息，减少设计和加工环节的信息差。
