带安装支座的滚轮支撑组件结构设计

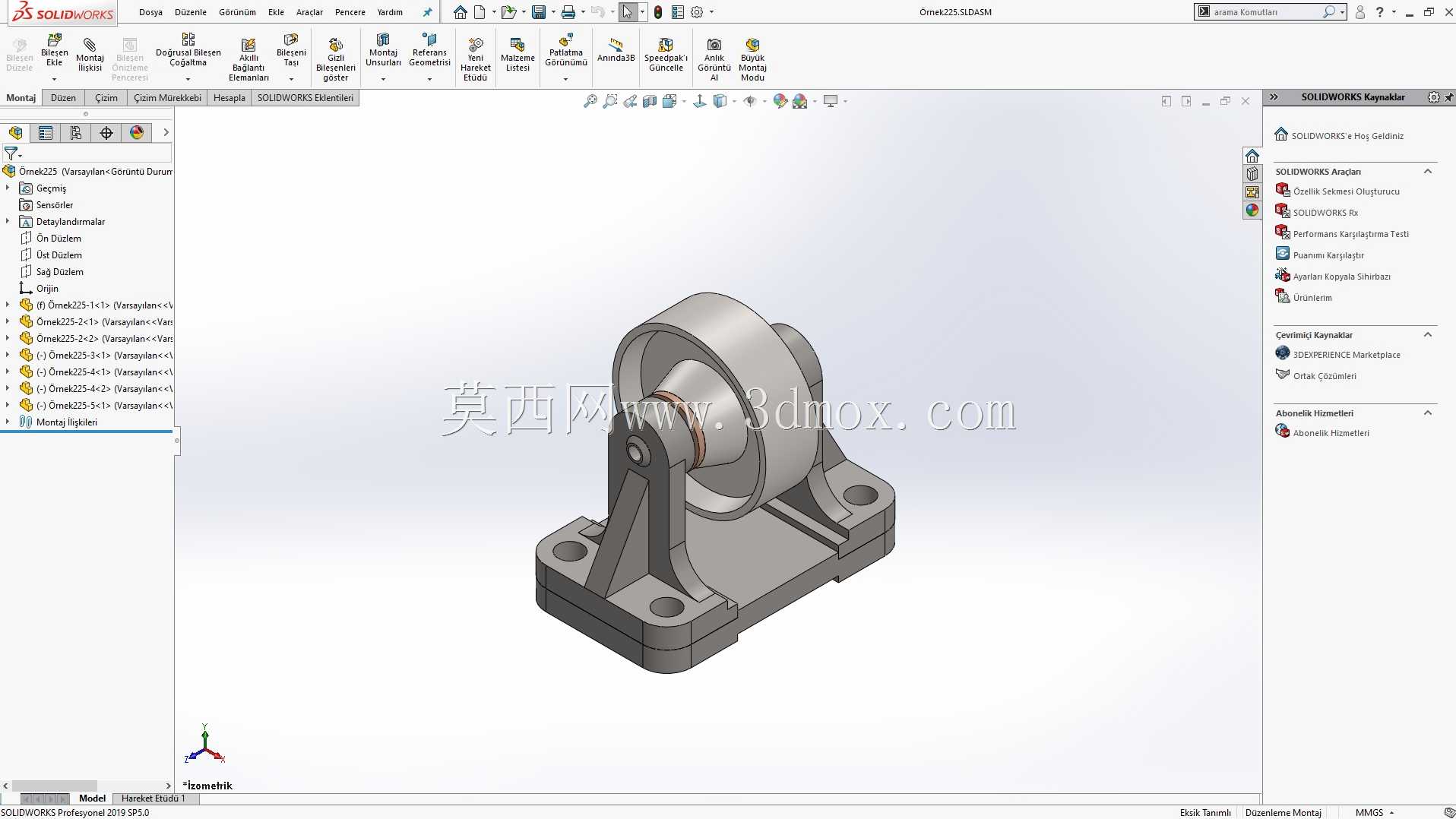

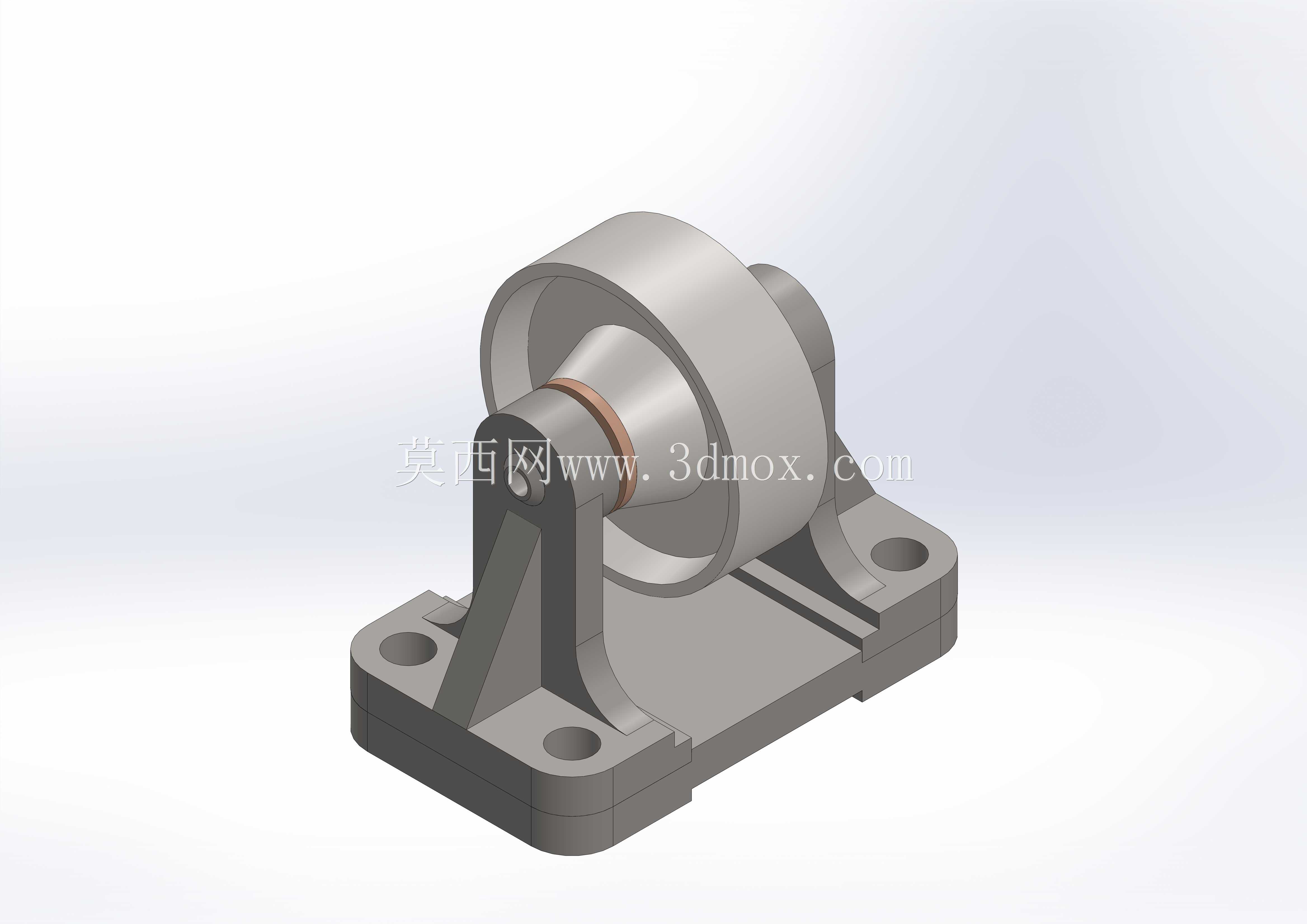

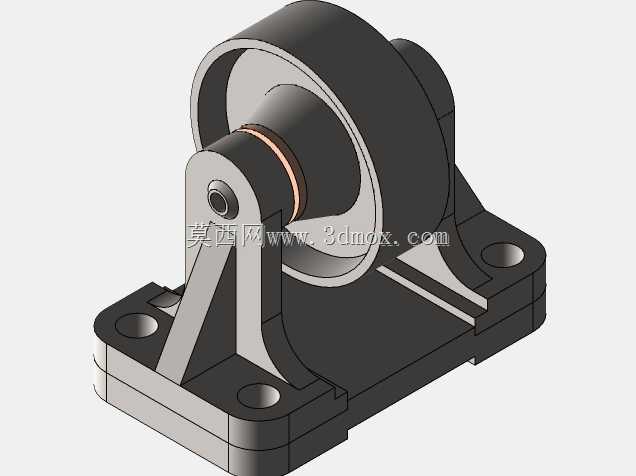

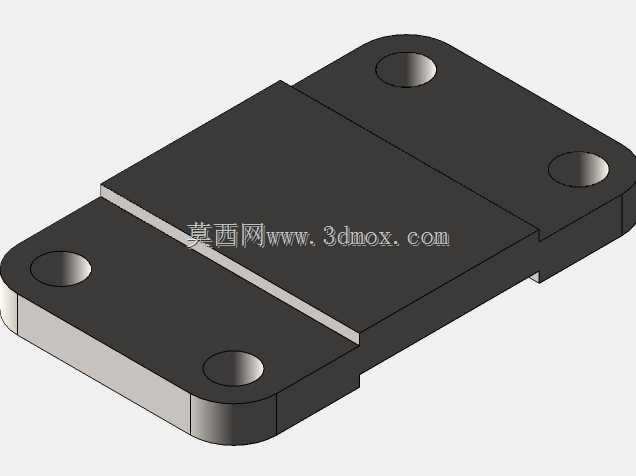

　　该滚轮支撑组件多用于轻型输送线、工装移载台、小型物料周转设备的从动轮支撑部位，在车间工位周转小车、线边物料架、窄幅皮带输送机的端部张紧轮组中也能见到同结构的应用，核心作用是为回转轮体提供稳定的径向与轴向支撑，同时通过一体式安装底座实现与设备机架的快速固定，避免轮体运转过程中出现偏摆、窜动问题。从结构组成来看，组件包含带加强筋的铸造型安装底座、一体式支撑立臂、回转轮体、轮轴以及轴向限位衬套几个核心部分，安装底座采用矩形底板设计，四个角位置设置沉头安装孔，孔位间距适配常规40系列、50系列工业铝型材的安装槽距，也可直接通过螺栓固定在碳钢焊接机架的安装平面上，沉头孔设计可保证螺栓安装后头部不突出底板平面，避免安装后出现底面间隙，

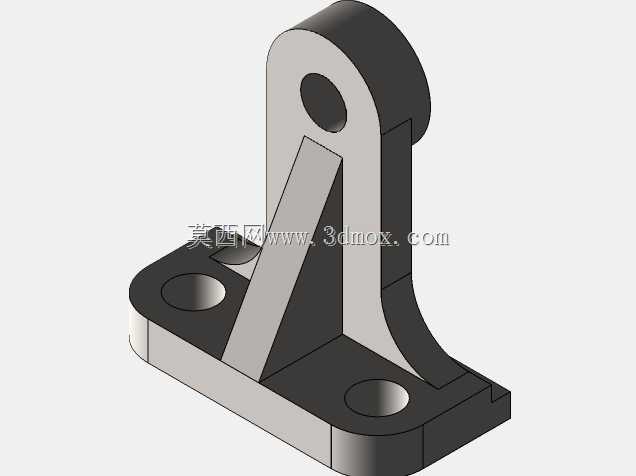

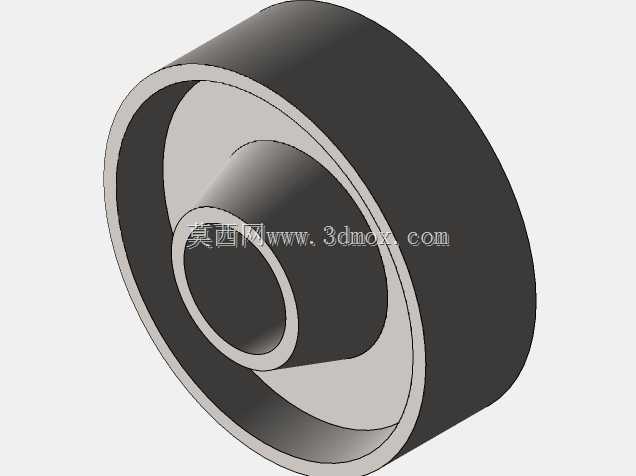

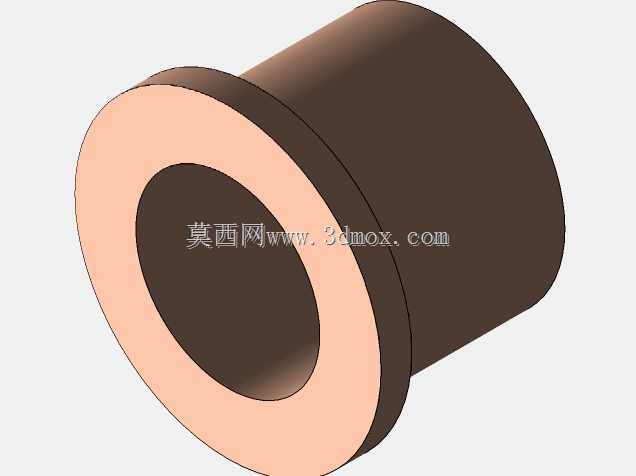

　　保证支撑稳定性。支撑立臂与底板采用一体化结构设计，立臂两侧设置三角形加强筋，筋板厚度根据轮体额定载荷做匹配设计，可抵消轮体受径向载荷时对立臂根部产生的弯矩，避免长期受载出现立臂变形、轮轴倾斜的问题；立臂上端设置同轴的轮轴安装孔，孔位加工有同轴度公差要求，保证两侧支撑孔的同轴度控制在0.02mm以内，避免轮轴安装后出现卡滞、回转阻力过大的问题。轮体采用宽幅圆柱面设计，轮面宽度适配常用的20mm、25mm宽度平皮带或者聚氨酯包胶接触面，轮体内部设置轴承安装位，可适配标准深沟球轴承的安装尺寸，轮体与支撑立臂之间设置铜质或者尼龙材质的轴向限位衬套，既可以避免轮体回转过程中与立臂端面产生摩擦磨损，也可以控制轮体的轴向窜动间隙，

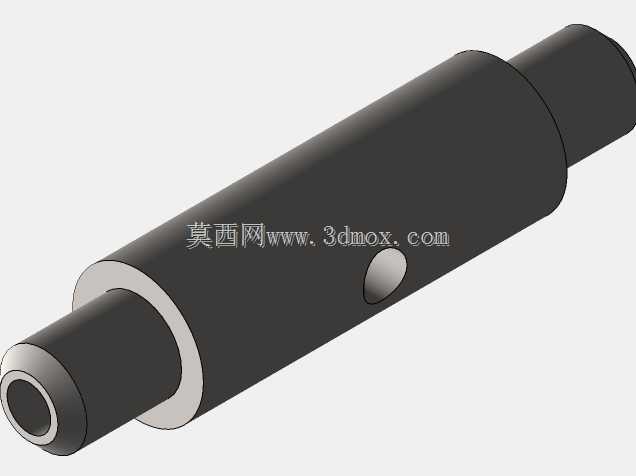

　　保证轮体始终在居中位置回转。设计过程中优先考虑了安装维护的便捷性，轮轴与立臂安装孔采用间隙配合，轴端设置顶丝固定孔，日常维护更换轴承或者轮体时，仅需要松开顶丝即可抽出轮轴完成零部件更换，不需要整体拆卸底座，可大幅降低线体维护的停机时间。安装边界方面，组件整体高度控制在适配常规轻型输送线的安装高度范围，底板长度与宽度尺寸可覆盖相邻铝型材的安装槽位，不需要额外增加过渡安装板；轮体的回转外径与立臂的高度做匹配设计，保证轮面最低点与底板安装平面之间预留足够的间隙，避免轮面运转过程中与安装平面或者机架上的突出零部件产生干涉。实际选型应用时，需要根据输送物料的单工位载荷核算轮体与支撑座的额定静载荷，

　　该结构的额定载荷范围适配单轮10-50kg的轻型负载场景，若用于重载场景则需要对应加厚底板、加大加强筋厚度、选配更大载荷等级的轴承，同时调整轮轴的直径以提升抗弯强度。轮体的材质可根据实际应用场景做替换，用于输送线张紧轮时可选用钢质轮体外包聚氨酯材质，降低运转噪音同时增加皮带与轮面的摩擦力；用于工装小车的行走轮时可直接选用尼龙或者MC材质轮体，兼顾耐磨性能与减震效果；用于固定工位的导向轮时可选用45号钢调质处理的轮体，提升轮面的耐磨性能，延长使用寿命。结构细节上，所有棱边均做了倒角处理，避免安装过程中出现锐边划伤的问题，底座的安装孔位做了锪平处理，保证螺栓安装时接触面平整，锁紧后不会出现底座翘曲的问题；轮轴的两端设置倒角，方便安装时顺利穿入支撑孔与轴承内圈，降低装配难度。
