铰接式轴座支撑连接构件

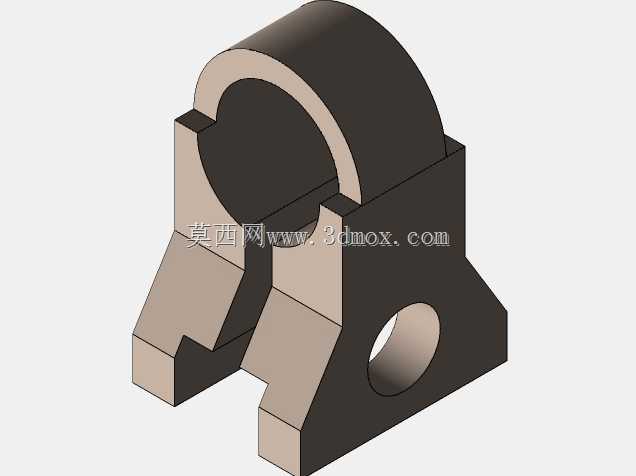

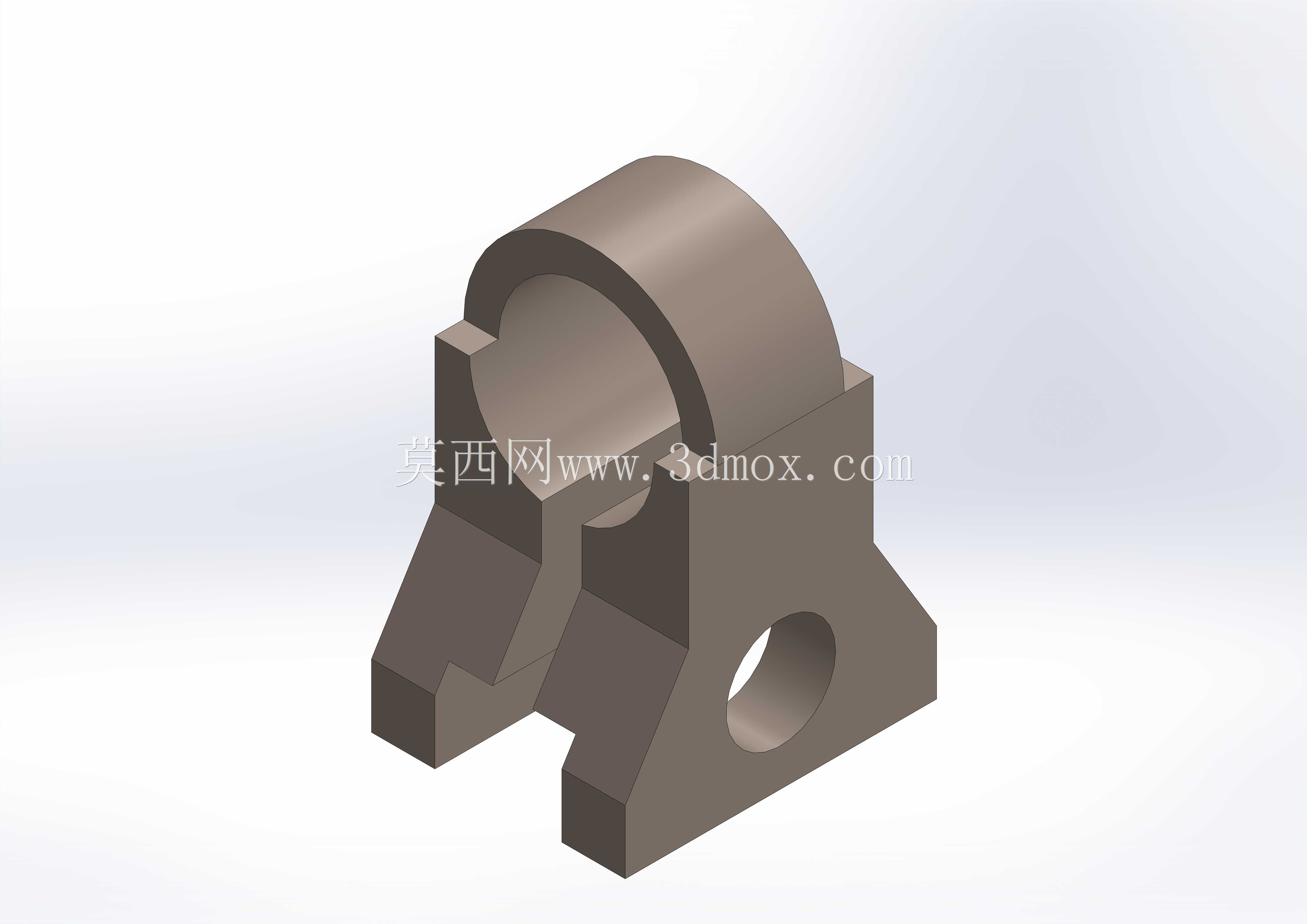

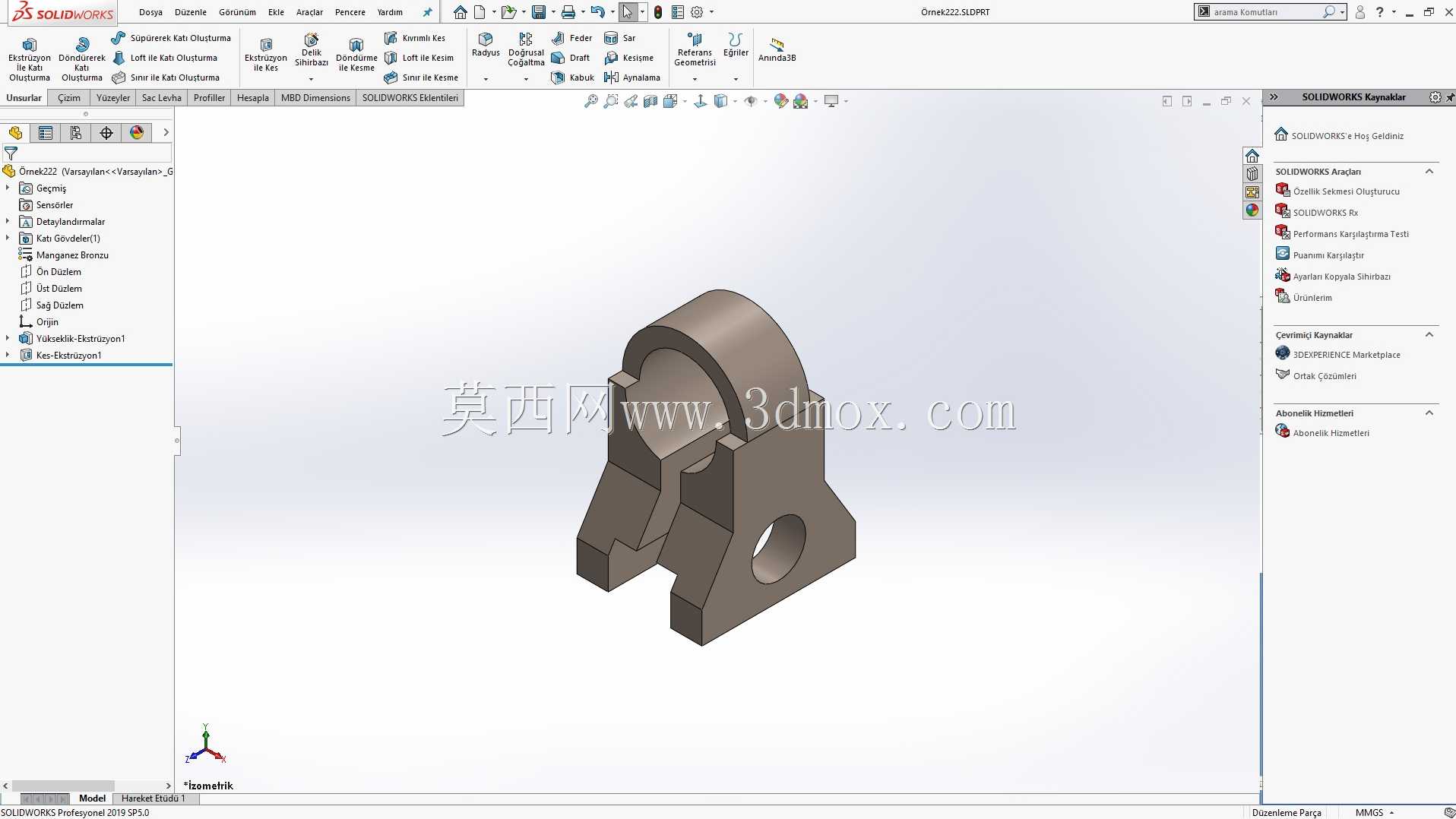

　　这类带半圆抱箍结构的支撑连接构件，常应用在轻工输送线、小型工装夹具、非标自动化设备的铰接点位上，核心作用是为回转类轴件提供径向支撑，同时通过底座的安装结构完成与设备机架的刚性连接，兼顾轴件的转动自由度约束与安装位的定位精度要求。从结构设计逻辑来看，上部的半圆抱箍内径与配套轴径采用基孔制间隙配合，抱箍开口侧预留的锁紧余量可在装配时通过紧固件收紧，消除轴与座体之间的装配间隙，避免轴件回转过程中出现径向窜动；抱箍与下部支撑立板采用一体化过渡结构，过渡处设置的圆角可有效降低应力集中系数，在承受轴件传递的径向载荷与偏转载荷时，避免直角连接处出现应力断裂风险。下部的支撑结构采用双侧斜向加强筋设计，筋板从抱箍外侧斜向延伸至底座安装面，

　　在不额外增加整体壁厚的前提下，大幅提升座体的抗弯曲、抗扭转载荷能力，相比等厚立板结构，同等载荷工况下可减少约30%的材料用量，同时避免薄壁结构注塑或铸造成型时出现的缩孔、变形缺陷。底座采用带安装孔的平板式结构，单侧的横向通孔可用于穿装定位销或铰接副销轴，既可以通过螺栓将座体完全固定在机架安装面上，也可以通过该横向销轴实现座体自身的小角度摆动，适配不同安装角度的轴系支撑需求；底座底面设计为平面结构，安装时与机架贴合面的平面度要求控制在0.05mm以内，保证装配后座体不会出现倾斜，避免轴件安装后出现别劲、回转卡滞的问题。在实际应用场景中，这类构件可作为小型传送带的托辊支撑座，配合托辊轴完成托辊的回转支撑，承受输送带及物料的垂直载荷；

　　也可作为手动工装夹具的铰接支座，为夹具的摆动压臂提供回转支点，承受夹紧作业时的反向作用力；还可用于小型农业机械的操纵杆铰接点位，为操纵杆的摆动提供稳定支撑，适应户外作业的振动、冲击载荷。设计过程中需要重点校核几个关键尺寸边界：抱箍的内径尺寸公差需控制在H7级别，保证与轴件的配合间隙在合理范围，既不会因间隙过大导致轴件晃动，也不会因间隙过小造成装配困难；底座安装孔的中心距需与机架上的预装孔位完全匹配，孔位公差控制在±0.1mm以内，避免装配时出现孔位错位无法穿装螺栓的问题；抱箍中心到底座安装面的高度尺寸是核心安装边界，该尺寸直接决定配套轴件的安装高度，公差需控制在±0.15mm以内，保证轴系的同轴度符合设计要求；

　　横向销轴孔的轴线与抱箍内孔轴线的平行度公差需控制在0.08mm以内，当需要利用该孔实现座体摆动时，避免两个轴线不平行导致的运动卡滞。从受力角度分析，这类构件的主要失效形式为抱箍根部的疲劳断裂、底座安装孔处的压溃变形，因此在结构设计时，抱箍根部的壁厚需根据额定载荷计算确定，通常在承受5kN径向载荷的工况下，根部壁厚不小于8mm；底座安装孔处需设置局部加厚凸台，避免螺栓锁紧时压力过大导致底座表面出现压陷，影响安装稳定性。此外，构件的边角处均设置了C1的倒角，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也可以减少应力集中点，提升构件的疲劳寿命。针对不同的应用工况，这类构件可采用铸铁、铸铝或工程塑料加工成型：重载工况下选用HT200铸铁材质，具备较好的减震性与强度；轻载且需要轻量化的场景下选用6061铝合金材质，经阳极氧化处理后具备较好的耐腐蚀性；低速轻载的工装场景下可选用尼龙材质，具备自润滑特性，无需额外添加润滑脂即可实现轴件的顺畅回转。
