带方头调节螺杆的立式定位夹紧机构

项目分类:通用机械零部件 发布时间:2023-08-11 ID:706209
  • 带方头调节螺杆的立式定位夹紧机构
  • 带方头调节螺杆的立式定位夹紧机构
  • 带方头调节螺杆的立式定位夹紧机构
  • 带方头调节螺杆的立式定位夹紧机构
  • 带方头调节螺杆的立式定位夹紧机构
  • 带方头调节螺杆的立式定位夹紧机构
  • 带方头调节螺杆的立式定位夹紧机构
  • 带方头调节螺杆的立式定位夹紧机构
  • 带方头调节螺杆的立式定位夹紧机构

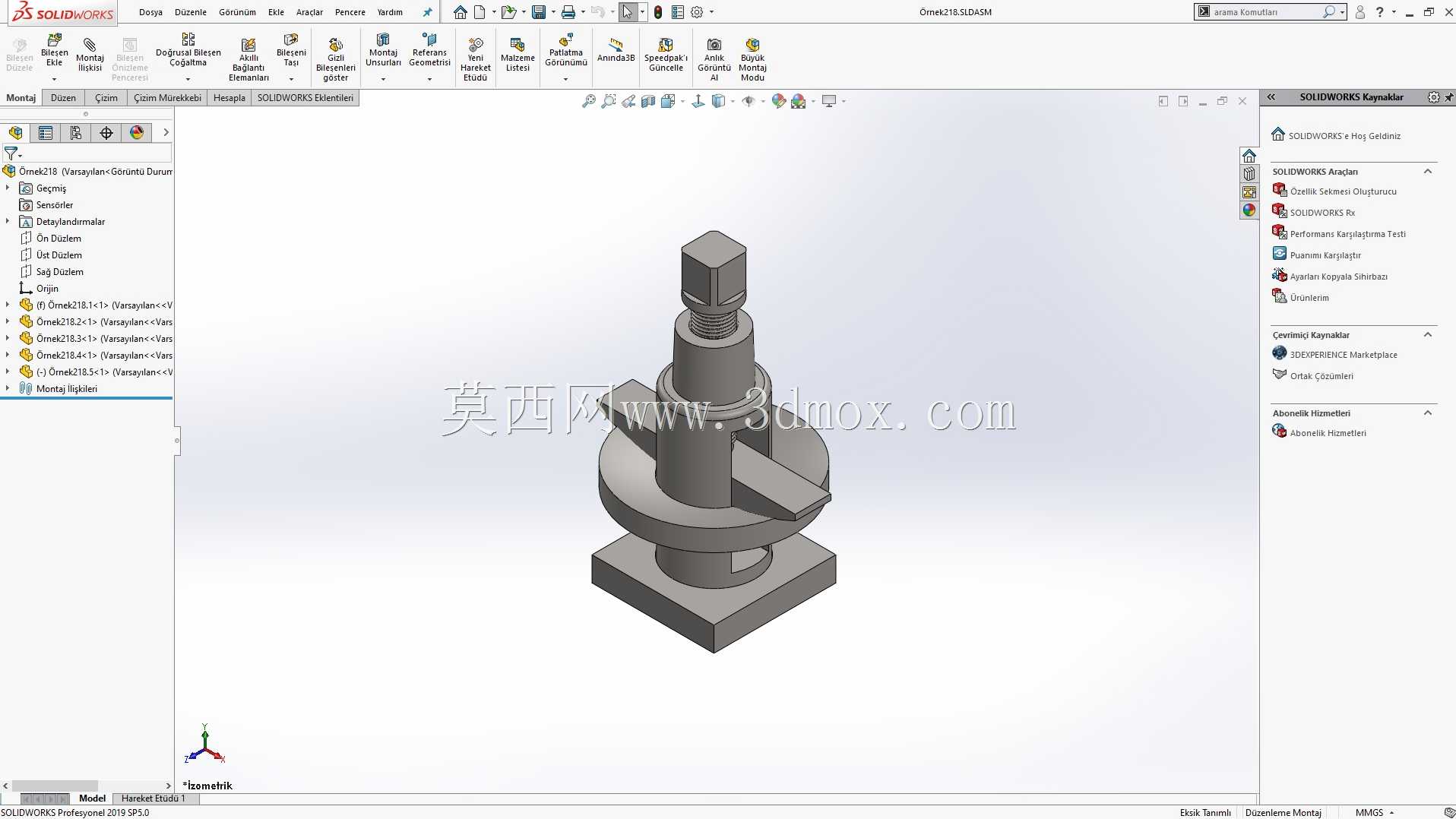

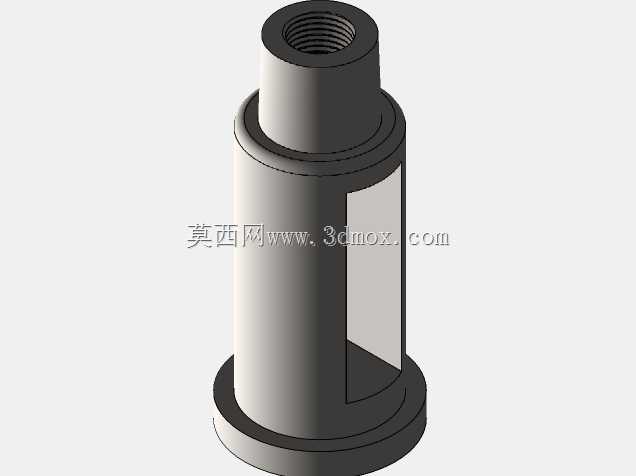

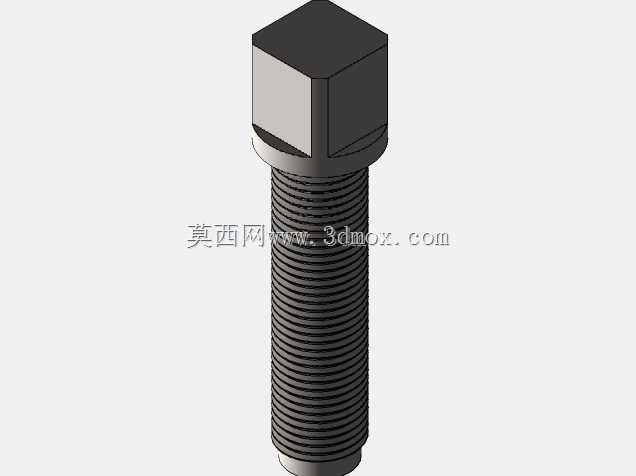

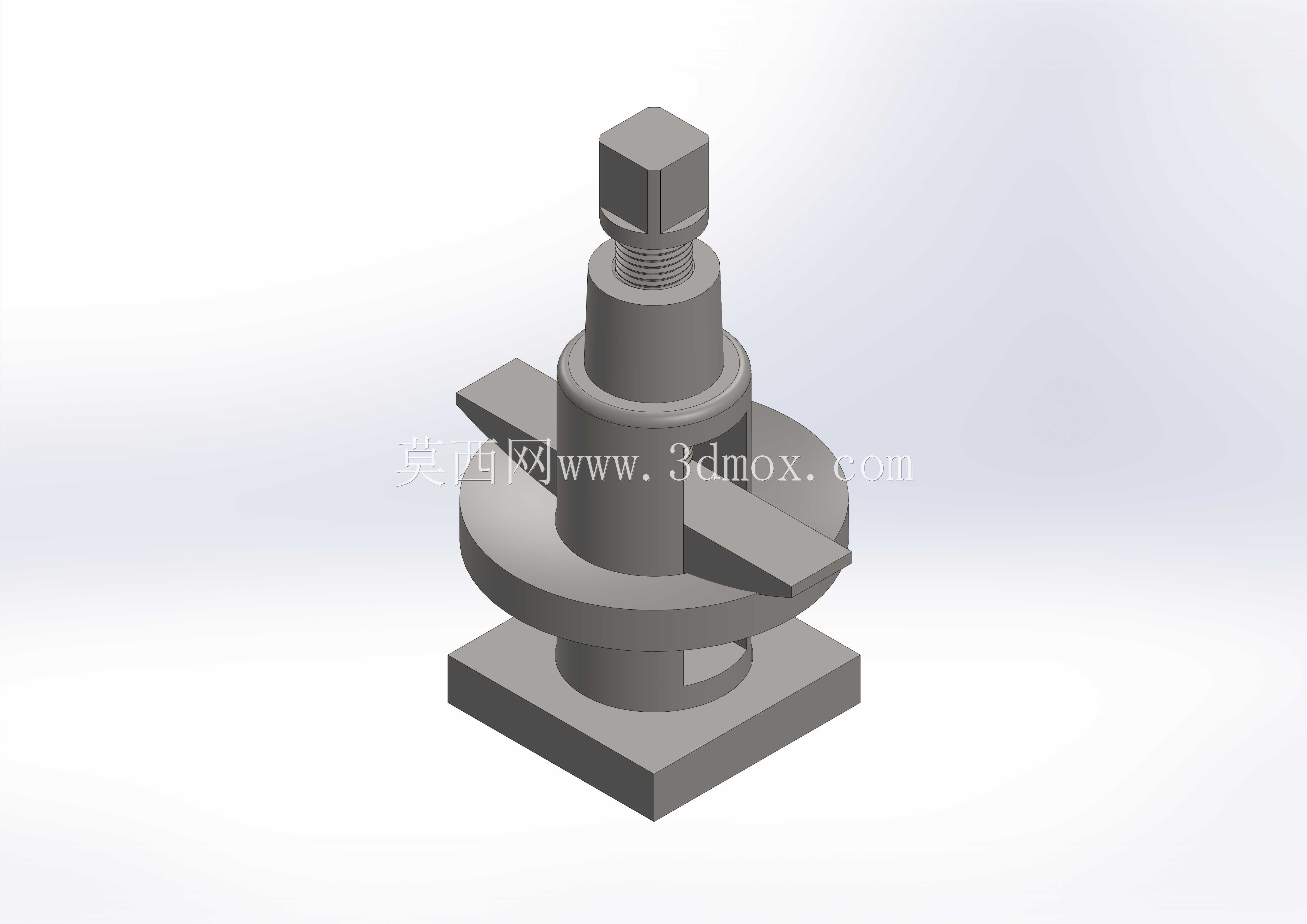

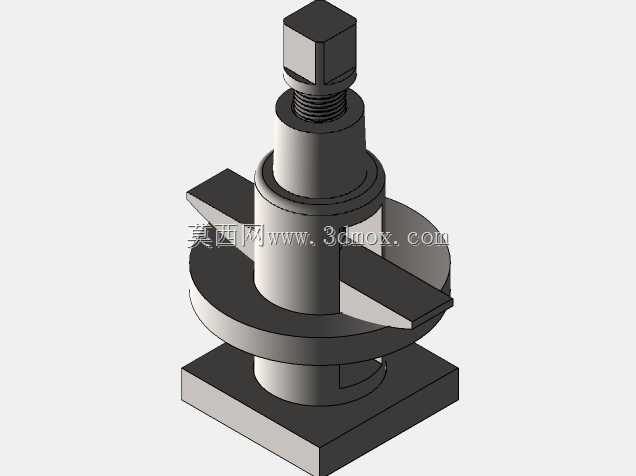

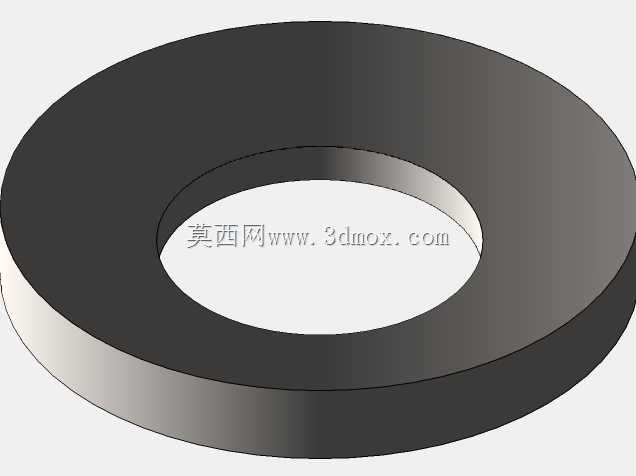

  这套立式定位夹紧组件,常应用在小型工装夹具的工位定位环节,也可适配轻型自动化生产线的工件预固定工位,在小尺寸零件铣削加工、装配工位的辅助定位场景中使用频率较高。从结构布局来看,组件底部采用方形安装基座,基座上表面设置同轴的环形支撑台,支撑台两侧对称伸出两个水平定位翼片,中心贯穿的调节螺杆上端为四方头结构,方便使用标准扳手施加扭矩,螺杆中段带有螺纹段,可通过旋转实现轴向的升降调节,完成对上方工件的压紧或释放动作。

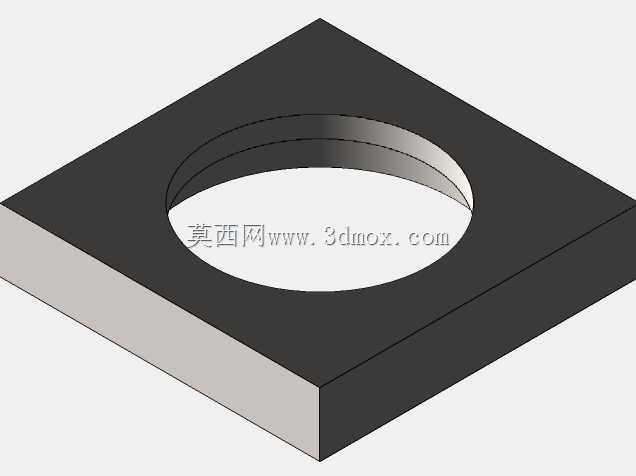

  设计过程中优先考虑了操作的便捷性,顶部四方头的对边尺寸匹配常规活动扳手、呆扳手的夹持范围,不需要定制专用工装即可完成调节操作,降低现场使用的工具适配成本。两侧的水平翼片并非对称等长设计,其中一侧翼片长度略长,可在工件放置时起到侧向定位的作用,避免工件在夹紧过程中出现周向转动,减少额外定位销的使用,简化整体夹具的结构复杂度。底部方形基座的四个角可预留安装孔位,能够直接通过内六角螺栓固定在工装基板或者设备工作台面上,安装时不需要额外加工复杂的定位槽,仅需要保证安装面的平面度在0.1mm以内即可满足使用要求,降低配套安装面的加工难度。

  从功能实现逻辑来看,旋转顶部四方头时,螺杆沿中心轴线做直线进给,当螺杆下行时,下端面可压紧放置在环形支撑台上的工件,配合两侧翼片的侧向限位,能够限制工件五个方向的自由度,满足小型盘类、轴类零件的加工定位需求。螺杆的螺纹段采用普通公制粗牙螺纹,导程适中,既不会因为导程过大导致夹紧行程调节精度不足,也不会因为导程过小造成夹紧操作耗时过长,常规工况下旋转3到5圈即可完成工件的装夹或拆卸,适配中小批量零件加工的快换需求。环形支撑台的上表面做了平面度处理,与工件接触的区域粗糙度控制在Ra1.6以内,避免装夹过程中刮伤工件表面,同时保证支撑面与工件的接触面积足够,减少单位面积的压紧力,防止薄壁工件出现装夹变形。

  安装边界方面,整套组件的整体高度较低,重心集中在底部基座位置,即使在设备运行产生小幅振动的工况下,也不会出现倾覆问题,不需要额外增加配重结构。基座的方形轮廓尺寸适配常规工装板的T型槽间距,可直接跨接在相邻T型槽上安装,也可根据实际工位需求调整安装位置,不需要对原有工作台做大规模改造。在实际使用场景中,这类夹紧机构常成对布置在工件的两侧,配合底部的定位块完成异形工件的完全定位,也可单独使用作为小型零件的单点夹紧单元,适配多品种小批量的柔性生产需求。结构中没有设置复杂的弹性元件或者液压、气动驱动部件,纯机械结构的设计让整套组件的故障率极低,日常维护仅需要定期在螺纹段涂抹少量润滑脂,避免螺纹锈蚀卡滞即可,维护成本远低于动力驱动的夹紧元件。

  设计时还考虑了不同工况的适配性,螺杆的伸出长度可根据工件的厚度差异做适当调整,当需要装夹厚度较大的工件时,可更换更长规格的螺杆,不需要更换整套基座和支撑台结构,提升组件的通用适配能力。两侧翼片的端面可根据工件的外形做修配处理,比如针对圆形工件可将翼片端面修磨为圆弧面,增大与工件的接触面积,针对方形工件可保持平面接触,保证定位的稳定性。整套结构的所有零件均可采用常规45号钢加工制作,零件加工工艺性好,没有复杂的曲面或者特殊加工要求,普通车削、铣削设备即可完成全部零件的加工,制造成本较低,适合车间自行加工制作或者批量采购作为标准工装配件使用。在装配过程中,需要保证螺杆与基座中心孔的同轴度控制在0.05mm以内,避免螺杆升降过程中出现卡滞,同时保证压紧力的方向垂直于支撑面,避免工件装夹后出现倾斜,影响后续加工或者装配的精度。
