螺旋锥齿轮精密三维结构设计

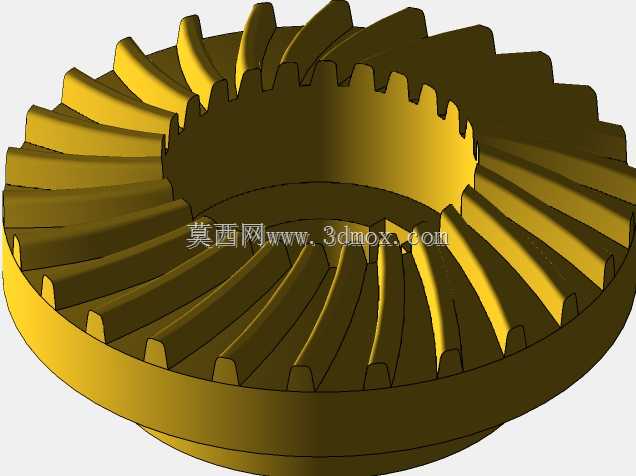

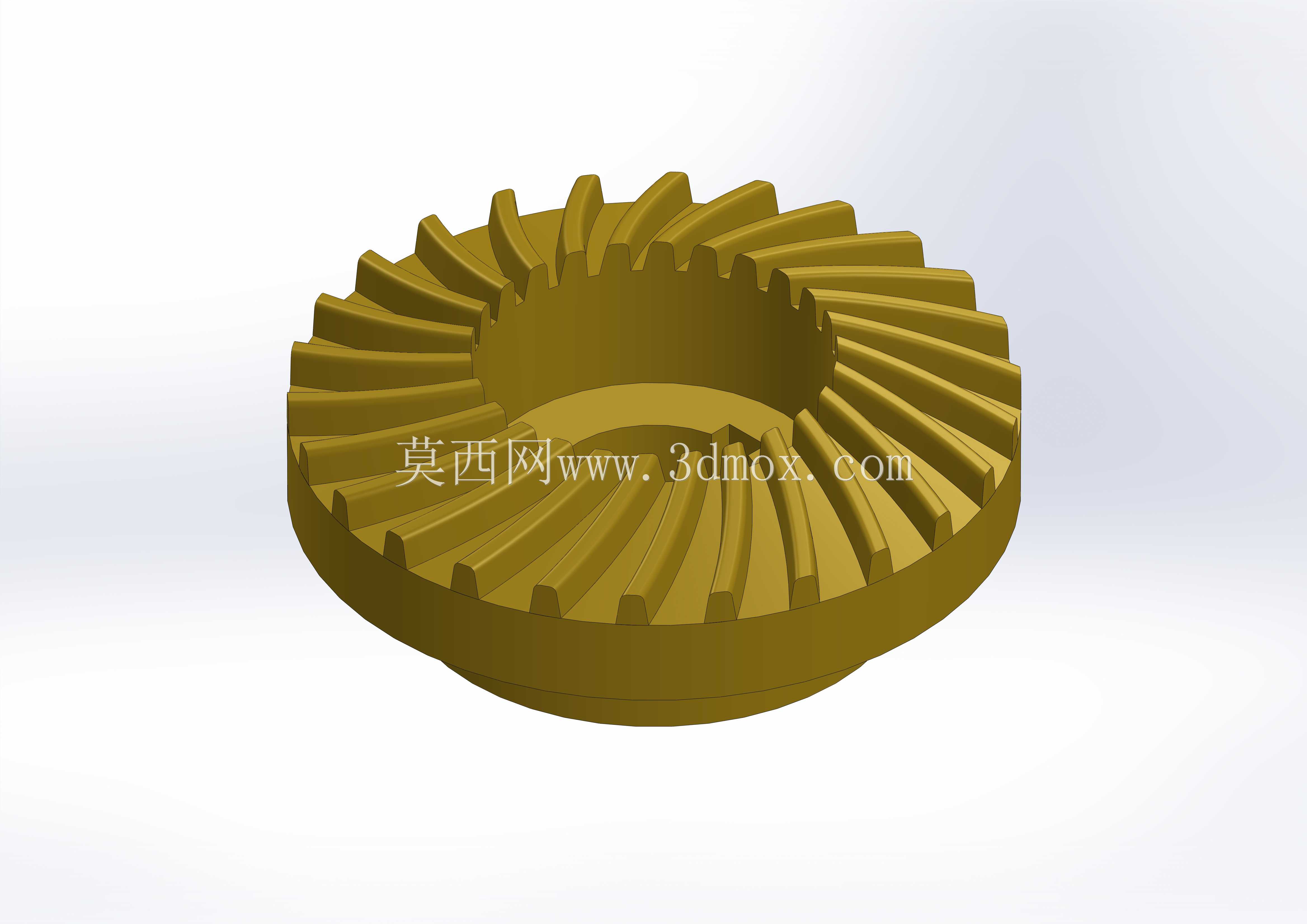

　　这类螺旋锥齿轮主要应用于相交轴间的动力传递场景，在差速器、机床主轴传动箱、农业机械行走驱动单元、小型工程机械传动系统中十分常见，核心作用是在两轴轴线呈一定夹角（通常为90度，也可根据传动需求调整为其他交角）的工况下，稳定传递旋转扭矩与运动，相比直齿锥齿轮，其啮合过程是渐进式的，轮齿从一端开始接触逐步过渡到另一端，啮合重合度更高，传动过程中的冲击、噪声与振动都明显更低，适合中高速、有一定载荷冲击的传动工况。从结构设计逻辑来看，该齿轮采用弧状螺旋齿形设计，齿线为曲线形态，轮齿沿锥面呈放射状螺旋分布，齿向的螺旋角设计需要匹配配对齿轮的参数，保证啮合时齿面接触区落在齿面中部，避免出现边缘接触导致的早期磨损，齿根部分做了圆弧过渡处理，

　　降低应力集中系数，提升轮齿的弯曲疲劳强度，中心的通孔为安装定位孔，用于与传动轴配合，孔的公差带通常选用H7级精度，保证装配同轴度，端面与锥面的垂直度公差需要控制在0.02mm以内，避免安装后出现齿面偏载。在实际选型应用中，需要先明确传动比、输入转速、额定传递扭矩、安装距、轴交角这些核心边界参数，安装距是锥齿轮装配的核心尺寸，直接决定啮合间隙与接触区位置，装配时需要通过调整垫片厚度来精确控制安装距，保证齿侧间隙在0.1-0.3mm区间（根据模数大小调整），齿面接触斑点沿齿高方向不小于40%，沿齿长方向不小于60%，才能保证传动平稳性与使用寿命。外形尺寸方面，这类齿轮的最大外缘由齿顶圆直径决定，齿宽通常取外锥距的1/3到1/4，

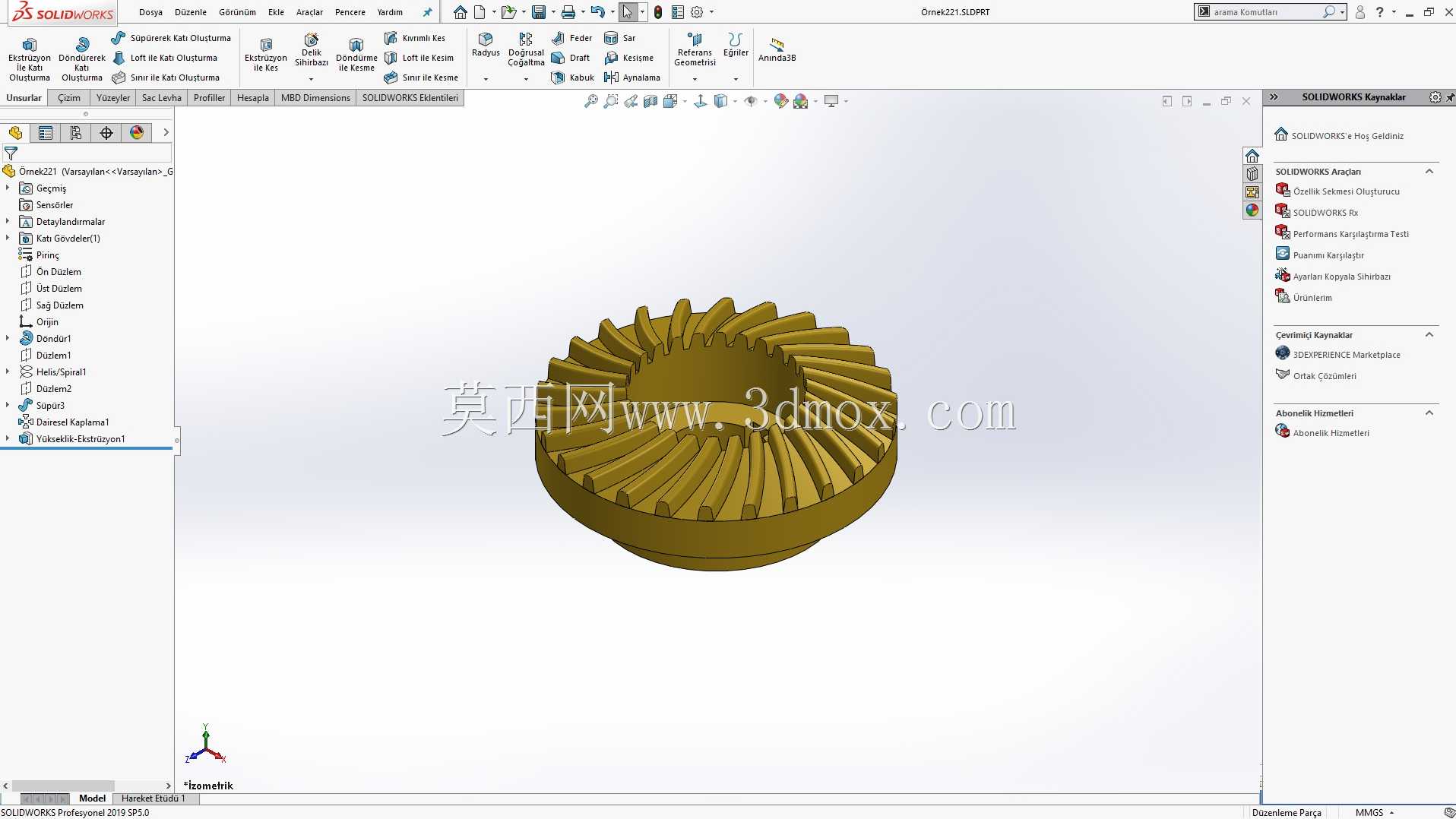

　　过宽的齿宽会导致小端齿形过薄，加工难度提升且强度不足，过窄则会降低啮合重合度，影响传动平稳性；背锥面的设计需要匹配配对齿轮的安装空间，避免运转时与周边壳体、其他传动件发生干涉。建模过程中，首先需要确定分锥角、齿顶高系数、顶隙系数、螺旋角、旋向、模数这些基础齿形参数，先构建齿轮的基体锥台结构，再通过齿形方程生成单个轮齿的曲面特征，通过圆周阵列得到全部轮齿，之后对齿顶、齿根的过渡圆角进行处理，最后完成中心安装孔、端面定位特征的构建，建模时需要注意轮齿的螺旋方向，配对的两个螺旋锥齿轮旋向相反，保证啮合时轴向力方向指向齿轮大端，避免运转时齿轮出现轴向窜动脱出的风险。在实际工况中，这类齿轮通常采用渗碳淬火处理，齿面硬度达到HRC58-62，

　　芯部保持足够韧性，既保证齿面耐磨性能，又能承受一定的冲击载荷，润滑方式多采用飞溅润滑，齿轮箱内加注齿轮油，油位高度淹没齿轮大端1-2个齿高即可，过高会增加搅油阻力，过低则会导致齿面润滑不足出现早期磨损。日常维护中需要定期检查齿面接触情况与润滑油状态，若出现接触区偏移，需要及时调整安装垫片位置，避免偏载导致断齿、点蚀等失效形式。
