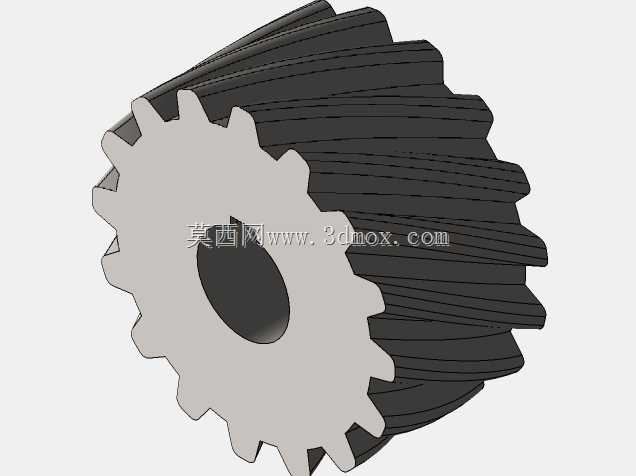

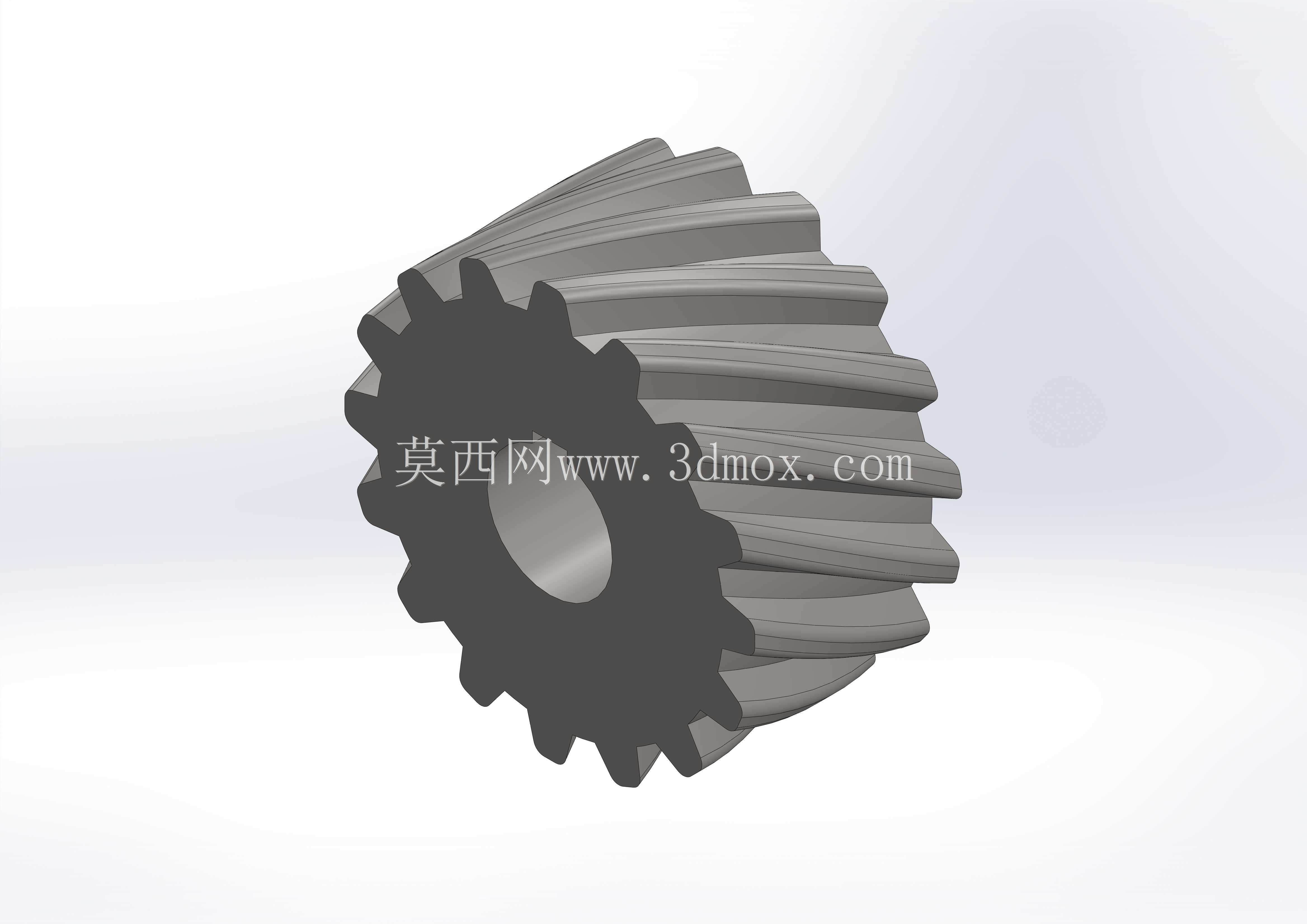

螺旋锥齿轮传动件结构设计

　　这款螺旋锥齿轮的设计，核心是解决相交轴之间的动力换向传输需求，在各类需要轴线呈角度布置的传动场景中应用广泛，比如机床主轴的进给传动单元、小型工程机械的行走驱动端、农用机械的动力输出换向结构，都能见到这类齿形零件的身影。区别于直齿锥齿轮，斜向排布的轮齿在啮合过程中是逐步进入接触状态，不会出现整齿突然咬合撞击的情况，传动过程的平稳性有明显提升，同时单齿承受的瞬时载荷被分散到更长的齿面接触线上，重载工况下的齿面抗点蚀、抗崩损能力更强，适合中高速、有一定冲击载荷的传动场景。

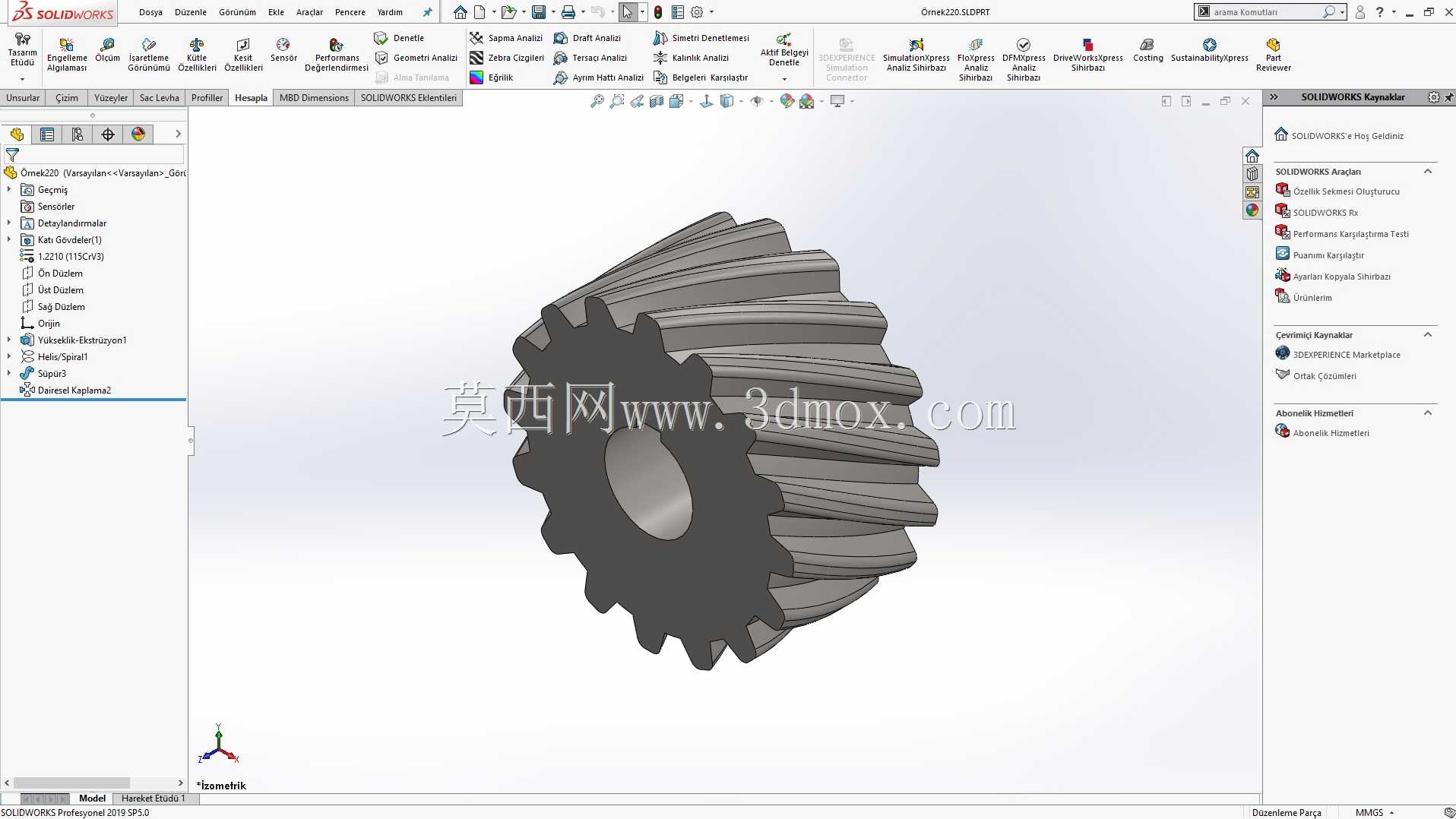

　　从设计逻辑来看，建模阶段首先要确定的是相交轴的轴交角参数，常规工况下多采用90度正交布置，也可根据设备内部的空间排布需求调整轴交角数值，建模时先完成节锥面的参数搭建，确定分锥角、齿顶锥角、齿根锥角的基础数值，再通过螺旋角的参数设置匹配齿向的倾斜角度，齿廓部分采用渐开线齿形拟合，保证啮合过程中传动比的恒定，避免出现转速波动。齿宽的取值需要匹配安装空间的边界，过窄的齿宽会导致单齿载荷过大，齿面磨损加快，过宽则会提升加工难度，同时容易出现齿向载荷分布不均的问题，常规设计中齿宽一般取节锥母线长度的三分之一左右，兼顾承载能力与加工可行性。

　　实际装配过程中，这类齿轮的安装边界需要严格控制轴向定位精度，两齿轮的节锥顶点必须重合，否则会出现齿面接触区域偏移的问题，轻则导致传动噪音增大、齿面偏磨，重则会出现轮齿卡滞、断齿的故障。齿轮中心的轴孔需要匹配对应传动轴的配合公差，一般采用过渡配合保证同轴度，同时轴孔内可设置键槽来传递扭矩，避免齿轮与轴之间出现相对转动。齿顶部分做了小尺寸的倒角处理，既可以避免装配过程中齿顶边缘磕碰损伤，也能减少啮合过程中齿顶棱边对配对齿轮齿面的刮擦，降低运行过程中的异响。

　　从功能特性上看，这类螺旋锥齿轮不仅能完成相交轴之间的动力传递，还可根据齿数比的搭配实现减速或者增速的传动需求，在小型减速器的输入端、手动工具的传动换向结构中，常采用小齿数主动轮搭配大齿数从动轮的布置，实现降速增扭的效果。齿面的加工精度需要匹配应用场景的需求，高速传动场景下需要更高的齿形、齿向精度，降低运行振动，低速重载场景则可适当放宽精度要求，控制加工成本。建模过程中对齿根圆角做了优化处理，增大齿根的过渡圆弧半径，降低齿根位置的应力集中系数，提升轮齿的弯曲疲劳强度，应对频繁启停的冲击载荷时，能有效降低断齿的失效概率。

　　在设备布局中，这类齿轮的占用空间相对紧凑，相比平行轴传动的圆柱齿轮组，相交轴传动的锥齿轮结构可以大幅缩短传动链的轴向尺寸，适合内部空间局促、需要换向布置动力传输路径的设备。安装时需要预留足够的侧隙调整空间，通过调整垫片的厚度来控制两齿轮的啮合侧隙，侧隙过小会导致齿轮运转卡滞、润滑脂无法有效进入啮合面，加剧齿面磨损，侧隙过大则会导致传动回程误差增大，正反转切换时出现明显的冲击异响。齿轮的润滑方式根据运行转速确定，中低速工况可采用润滑脂填充润滑，高速工况则需要搭配润滑油喷淋润滑，保证啮合面持续形成油膜，降低齿面的摩擦磨损，延长零件的使用寿命。
