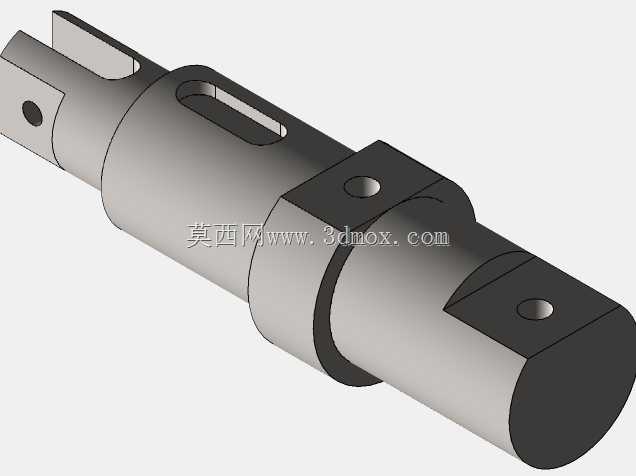

带铰接耳槽的阶梯轴类连接销轴结构

　　这类带铰接耳槽的阶梯轴类零件，多应用在需要实现铰接传动、限位连接的工装夹具、小型执行机构以及轻工自动化设备的连杆传动环节中，作为相邻两个运动构件的枢轴连接件，承担载荷传递、转动副支撑的核心作用，区别于普通光轴销轴，该结构集成了多段阶梯定位面、径向销孔以及端部铰接卡槽，不需要额外加装轴套、定位卡簧就能完成装配限位，能有效减少装配环节的零件数量，降低整套机构的装配累计误差。从实际使用场景来看，这类销轴常出现在小型气动执行机构的摆臂连接位、手动工装夹具的夹紧臂铰接点、输送线侧挡调节机构的转动枢轴位置，工作过程中主要承受径向剪切载荷，同时配合铰接端的卡槽结构，能够限制销轴自身的周向转动，避免销轴在长期往复摆动过程中出现跟转磨损，

　　延长铰接副的使用寿命。设计过程中首先要匹配安装位的空间边界，轴段的各段直径需要对应铰接构件的安装孔公差，通常与转动配合的孔位采用H7/g6的间隙配合，保证转动过程无卡滞，与固定安装位的孔段采用H7/k6的过渡配合，避免固定段出现窜动。端部的扁位卡槽尺寸需要匹配安装座上的防转凸台，卡槽的深度要保证凸台嵌入后有足够的接触面积，承受周向的防转剪切力，避免长期受载后卡槽变形导致防转失效。轴身中部的径向销孔，用于穿装开口销或者径向锁紧螺钉，实现销轴的轴向限位，销孔的位置需要避开轴段的应力集中区域，通常设置在距离轴肩2-3倍轴径的位置，避免开孔导致轴段的抗剪切强度下降过多。从外形尺寸的适配逻辑来看，销轴的总长度需要略小于安装位两侧的总间距，

　　预留0.5-1mm的轴向窜动间隙，避免构件转动过程中出现轴向顶死的问题；各段阶梯的轴肩高度控制在2-3mm，既能够提供足够的定位支撑面，又不会因为轴肩过高导致应力集中系数过大。轴端的倒角统一采用C1的45度倒角，方便装配过程中顺利穿入安装孔，同时去除机加工产生的锐边毛刺，避免装配过程中刮伤安装孔的内壁表面。在实际选型应用时，需要先核算销轴承受的最大径向剪切载荷，根据载荷大小匹配对应的轴径尺寸，同时确认铰接端的卡槽方向与安装座的防转结构方向一致，径向销孔的位置要保证穿装锁紧件后，销轴不会从安装位脱出。这类集成式的销轴结构相比传统光轴加卡簧、加平键防转的方案，零件集成度更高，装配步骤更少，

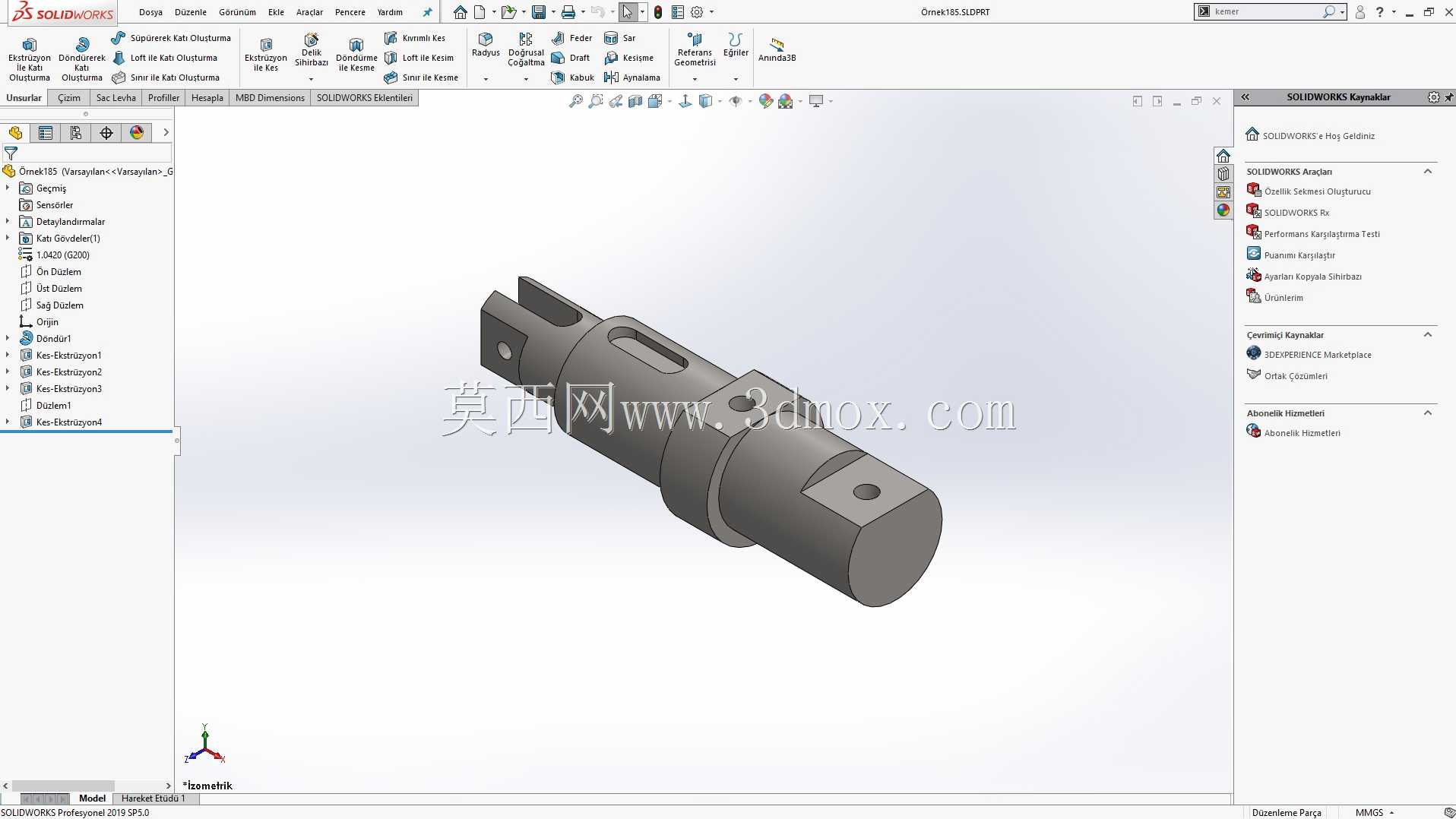

　　在小载荷的铰接传动场景中能够有效降低机构的整体复杂度，同时减少后期维护过程中零件脱落、丢失的问题，适合在批量生产的小型工装、自动化执行模组中推广使用。建模过程中需要注意各轴段的同轴度公差控制，铰接配合段的圆柱度公差需要控制在0.01mm以内，保证转动过程的顺畅性，卡槽的对称度公差需要控制在0.02mm以内，避免装配时防转凸台无法顺利嵌入卡槽。轴身的所有过渡圆角都采用R0.5的圆角过渡，减少热处理以及受载过程中的应力集中，避免销轴在交变载荷作用下出现断裂失效。
