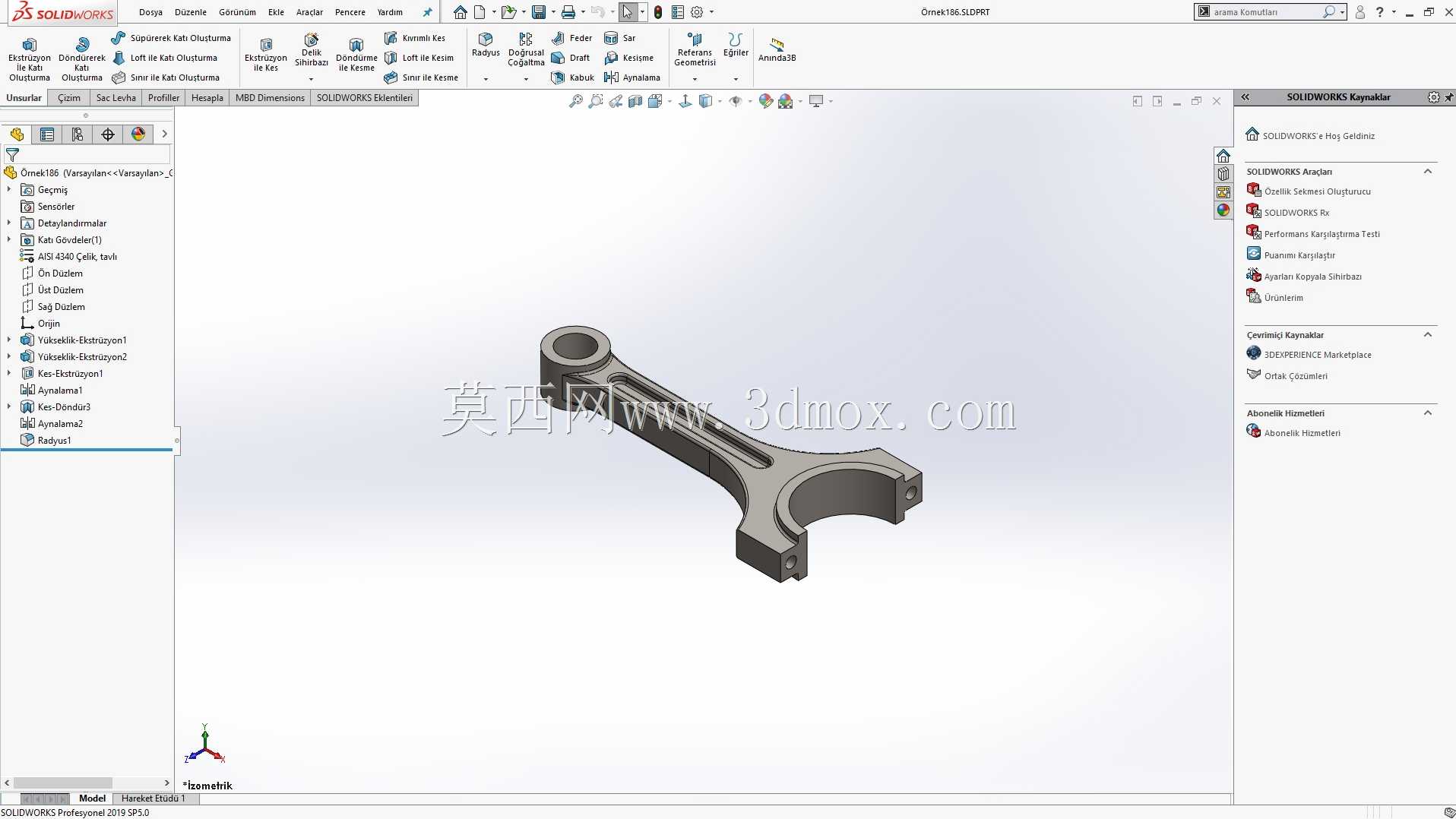

内燃机分体式连杆结构三维建模

　　本次建模的连杆构件，是往复式动力机械曲柄连杆机构的核心传力部件，主要应用在车用汽油发动机、柴油发动机、小型通用汽油机、往复式压缩机等需要将活塞往复直线运动转换为曲轴旋转运动的设备场景中，直接承担燃烧做功阶段的爆发压力传递、惯性力引导的核心功能，其结构可靠性直接决定动力总成的大修周期与运行稳定性。

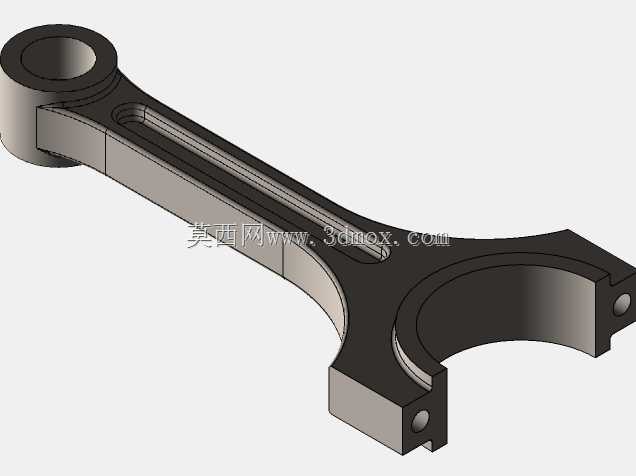

　　从实际工况需求出发，该连杆采用平切口分体式结构设计，小头端为整圆通孔结构，用于压入青铜衬套后与活塞销完成铰接配合，安装时需保证衬套油孔与连杆小头的润滑油道完全对正，确保活塞销在高速往复运动中能得到持续的压力润滑，避免干磨导致的衬套烧蚀、活塞销抱死故障。大头端为剖分式结构，配套连杆盖通过两枚高强度螺栓完成锁紧，剖分面采用平面定位结构，加工时需保证剖分面的平面度、表面粗糙度达到设计要求，避免装配后出现连杆瓦孔失圆，导致轴瓦偏磨、烧瓦等严重故障。

　　建模过程中优先保证各安装配合面的尺寸精度与形位公差合理性：小头孔的圆柱度公差控制在0.005mm范围内，与活塞销的配合间隙根据应用场景的不同，通常预留0.01-0.03mm的活动量，适配不同温度下的材料热膨胀量；大头孔在连杆盖按规定扭矩锁紧后，圆柱度公差需控制在0.008mm以内，与曲轴连杆轴颈的配合间隙需匹配轴瓦的壁厚参数，保证润滑油膜能稳定形成。杆身部分采用工字形截面设计，在保证整体抗弯、抗扭强度的前提下尽可能降低构件自身重量，减少高速运转时产生的往复惯性力，降低曲轴主轴承的载荷冲击；杆身内部预制贯通的润滑油道，连通小头衬套油孔与大头轴瓦间隙，可将曲轴油道输送来的压力润滑油引导至小头端，实现活塞销与衬套的持续润滑，无需额外布置润滑管路。

　　安装边界方面，该连杆的中心距（小头孔中心至大头孔中心的距离）直接决定发动机的活塞行程参数，建模时严格锁定两孔中心距的尺寸公差，避免因中心距偏差导致发动机压缩比偏离设计值，出现动力不足、爆震等问题；大头端的外圆尺寸需避让曲轴箱内部的平衡块、缸筒内壁等周边结构，保证曲轴运转过程中连杆不会与周边构件发生运动干涉；小头端的外径尺寸需匹配活塞内腔的避让空间，避免活塞运动到上止点时，连杆小头与活塞内腔发生碰撞。连杆螺栓的安装孔位置度需严格控制，保证连杆盖装配后无错位，螺栓拧紧时需采用转角法或扭矩法分多次对称拧紧，避免因拧紧力矩不均导致连杆盖变形、螺栓受力断裂。

　　从结构细节来看，连杆大头与小头的过渡位置采用大圆弧过渡设计，避免应力集中导致的疲劳断裂，这也是连杆类零件最常见的失效位置，建模时对过渡圆角的曲率做了连续化处理，保证应力传递路径平滑，无突变截面。连杆盖的定位结构采用螺栓孔本身定位，加工时需保证螺栓孔与剖分面的垂直度，避免装配后连杆盖出现偏移。整个构件的外形设计充分考虑了模锻加工的工艺性，拔模斜度、分型面位置都符合量产锻造的工艺要求，无需额外做过多工艺补正即可直接用于锻造模具的设计参考。
