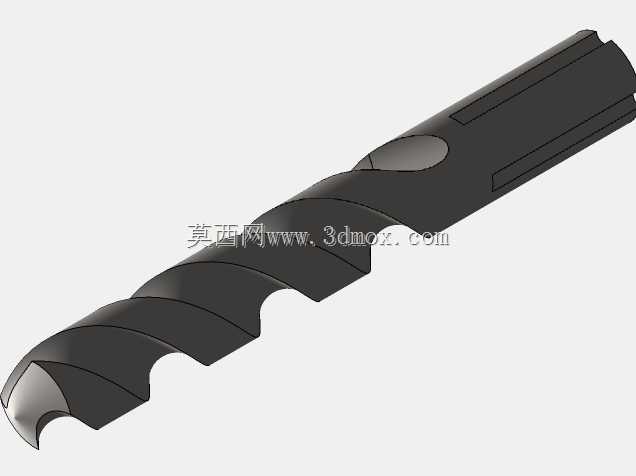

176规格硬质合金麻花钻切削刀具结构

　　在金属切削加工、建筑构件开孔、复合材料制孔等多类作业场景中，孔加工占整体机加工序的比重超过三成，其中直柄麻花钻是应用覆盖范围最广的孔加工刀具，本次呈现的176规格钻头结构，针对常规中碳钢、铝合金型材、硬质PVC等常见加工材质的钻孔需求做了结构优化，适配普通台钻、手持电钻、加工中心等多类装夹设备。从实际使用场景出发，日常维修作业里的金属支架扩孔、家装环节的型材预装开孔、批量零件的定位初孔加工，都需要这类稳定性强、排屑顺畅的钻头作为基础加工工具，其结构设计直接决定了钻孔的形位公差、孔壁粗糙度以及单支刀具的可加工孔数。

　　从功能特性来看，该钻头采用标准双螺旋排屑槽结构，槽型经参数化拟合设计，螺旋角控制在30度常规切削区间，既保证钻削过程中切屑能够顺着螺旋槽顺畅排出，避免切屑堵塞在孔内造成钻头烧损、孔壁拉伤，也兼顾了钻尖部分的结构强度，在进给量0.1-0.2mm/r的常规切削参数下，不会出现槽根应力集中导致的刀体断裂问题。钻尖部分采用标准118度顶角设计，针对不同加工材质的适配性更强，横刃经修磨处理减少了轴向进给力，手持作业时能够明显降低推抵力度，降低操作人员的劳动强度，同时减少钻孔初期的滑移偏移，保证孔位的定位精度。刀体尾部采用直柄装夹结构，装夹直径适配常规三爪钻夹头的装夹范围，不需要额外配置转换套即可完成装夹，装夹后同轴度偏差控制在0.02mm以内，高速旋转时的径向跳动量小，能够有效提升钻孔的圆度，减少钻削过程中的振动噪音。

　　设计过程中优先平衡了切削效率与刀具耐用度的关系，刃带部分设置了合理的倒锥量，从钻尖向柄部方向直径逐步递减，减少钻头与已加工孔壁之间的摩擦面积，降低切削热的产生，同时刃带的宽度控制在合理区间，既能够起到导向修光孔壁的作用，也不会因为摩擦面过大导致钻孔时出现闷钻情况。排屑槽的抛光处理结构设计，能够减少切屑与槽壁的摩擦阻力，在加工塑性较强的铝合金材质时，能够避免切屑粘黏在槽内影响排屑效果，针对钢件加工时的带状切屑，槽型的曲率设计也能够引导切屑适度卷曲，避免长切屑缠绕刀体带来的安全隐患。

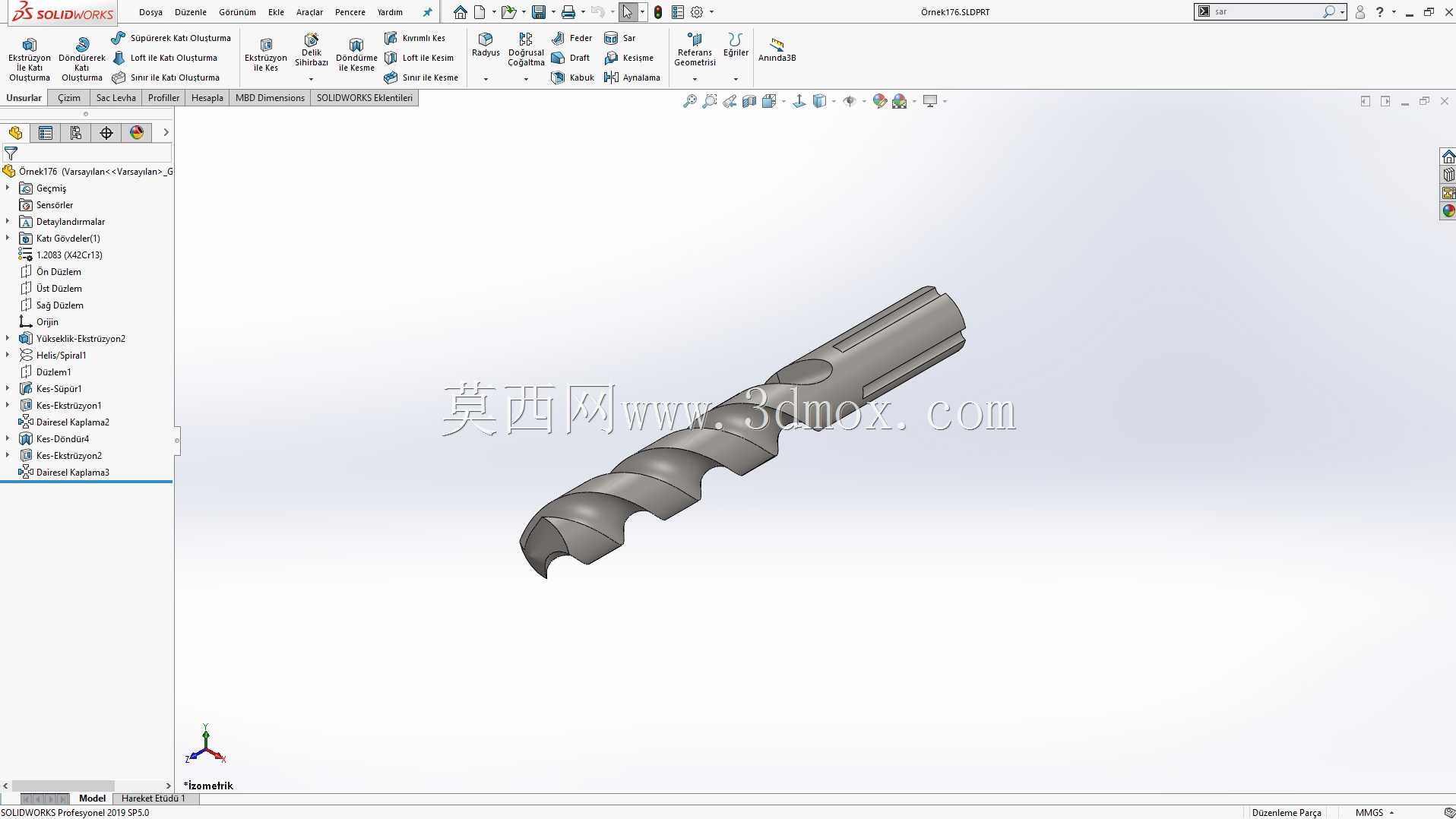

　　从安装边界与尺寸适配角度，该钻头的有效切削长度覆盖常规10倍径以内的钻孔深度需求，柄部长度满足普通钻夹头的最小装夹深度要求，装夹后不会出现夹头与加工面干涉的问题，针对叠层材料加工场景，钻头的钻尖穿透性设计能够减少出口处的毛刺翻边，降低后续孔口修磨的工作量。刀体的芯厚从钻尖向柄部逐步递增，提升了刀体整体的刚性，在加工硬度较高的钢材时，能够承受更大的轴向进给力，减少钻头折断的概率，同时芯厚的增量参数经过反复校核，不会因为芯厚过大挤占排屑槽空间，保证排屑通道的有效截面积。在实际选型使用时，该结构钻头可匹配乳化液冷却、风冷等多种冷却方式，干切工况下也能保持稳定的切削性能，适合多场景下的通用钻孔作业，其结构参数可作为同规格钻头设计的参考基准，建模过程中对各部分曲面做了连续曲率处理，没有出现碎面、尖角等建模缺陷，可直接用于后续的工程图导出、切削仿真分析以及加工工艺编制。
