直角三通式内螺纹法兰连接液压接头

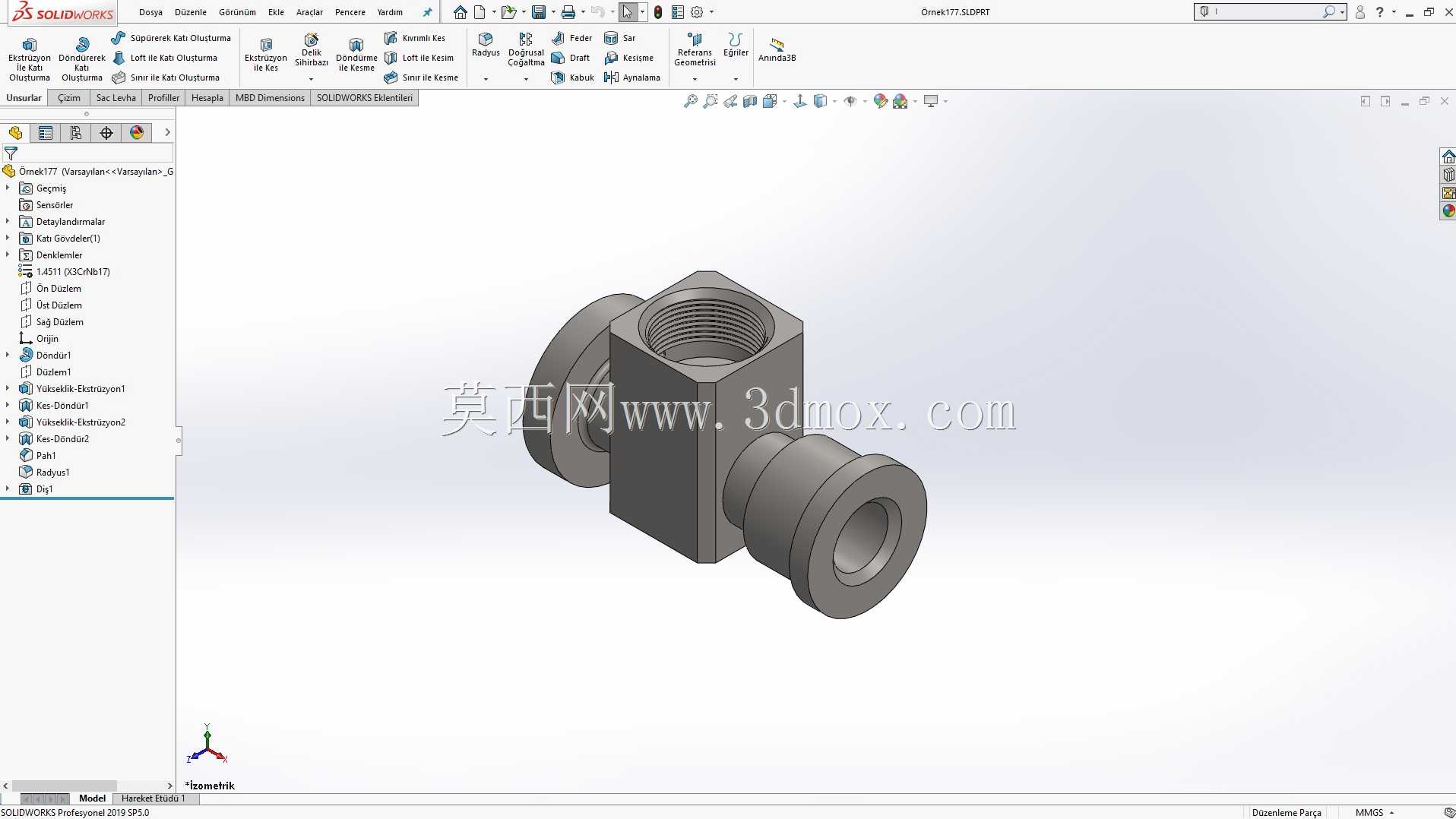

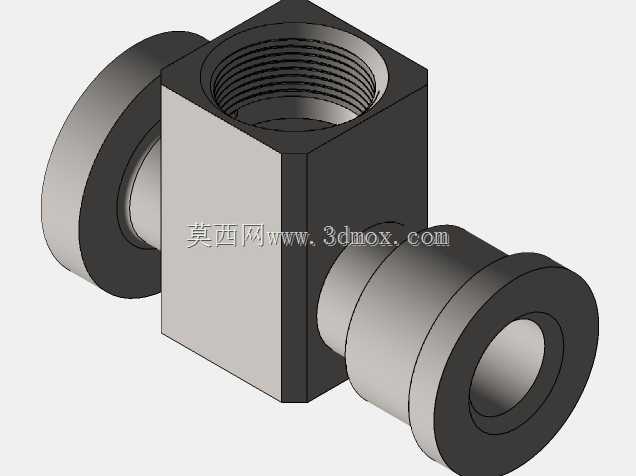

　　这款直角结构的三通管路连接件，主要应用在液压系统、气动管路、低压流体输送回路的管路转向与分流场景中，在小型液压站、机床润滑回路、自动化设备气路排布里十分常见，能够在有限的安装空间内完成三个方向管路的连通，避免管路过度弯折造成的流阻增大、管路疲劳破损问题。从结构设计来看，主体采用方块式基体做承载，三个连接端分别做了差异化的接口设计：其中一端为内螺纹接口，内壁加工有标准管螺纹，可直接与外螺纹式硬管、软管接头旋合连接，螺纹根部设计有退刀槽结构，能够保证接头旋合到位，同时避免螺纹加工末端的应力集中问题；另外两个连接端为法兰式快接结构，端部加工有密封面与定位止口，可与配套的法兰盘通过卡箍或者螺栓压紧实现密封连接，

　　这种连接方式的优势在于安装时不需要旋转管路，适合排布密集、管路无法转动的安装场景，同时法兰连接的抗振动性能优于纯螺纹连接，在设备存在持续振动的工况下不容易出现松动渗漏的问题。设计过程中优先考虑了流道的平顺性，三个接口的内部流道交汇处做了圆弧过渡处理，没有直角锐边，能够减少流体在转向过程中的压力损失，同时避免流道死角造成的介质残留，对于输送液压油、润滑脂这类有一定粘度的介质时，能够降低流阻，提升管路输送效率。基体的方块结构并非随意设计，六个平面可以作为安装时的夹持基准，在接头与管路装配时，可以用扳手夹持方块部位施加扭矩，避免直接夹持连接部位造成接口变形、密封面损伤；同时方块结构的刚性优于圆柱形三通结构，在受到管路侧向拉力时，

　　不容易出现基体变形导致的接口错位问题。从安装边界来看，三个接口的轴线处于互相垂直的两个平面内，其中两个法兰接口处于同一轴线上，内螺纹接口的轴线与该轴线垂直相交，整体安装占用的空间为长方体区域，在做管路排布设计时，可以直接以方块基体的外轮廓作为避让参考，不需要额外预留扳手旋转的大空间，因为法兰端的安装不需要旋转接头本体，仅需要在侧面预留法兰紧固件的操作空间即可，相比传统的螺纹式直角三通，能够节省至少30%的排布空间，适合集成度较高的阀组、小型液压动力单元内部使用。密封设计上，内螺纹端采用锥管螺纹的自身密封特性，配合密封带或者密封胶即可实现无渗漏连接，法兰端的密封面设计有环形密封槽，可安装O型密封圈，当法兰压紧时，

　　密封圈被挤压填充密封间隙，能够承受最高16MPa的工作压力，满足中低压液压系统的使用要求。材质选择上，这类接头通常采用304不锈钢或者碳钢镀锌处理，不锈钢材质可用于有腐蚀性介质的工况，比如化工流体输送、食品级管路场景，碳钢镀锌材质成本更低，适合常规的液压油、压缩空气管路使用，两种材质的基体都经过去应力处理，不会因为加工应力导致后期使用中出现变形渗漏。在实际选型应用中，需要根据管路的通径匹配对应规格的接头，这款接头的三个接口通径保持一致，不会出现截流问题，同时要根据工作压力选择对应的密封件材质，普通矿物油工况采用丁腈橡胶密封圈即可，高温或者腐蚀介质工况需要更换氟橡胶密封圈。建模过程中，所有接口的尺寸都遵循相关管路标准，螺纹规格、法兰止口尺寸、密封槽尺寸都可以直接对接标准管路配件，不需要二次修改，结构上所有的棱边都做了倒角处理，既避免安装时划伤操作人员，也能够去除加工毛刺，避免毛刺脱落进入管路造成阀件卡滞。
