带杆叉形铰接连接头结构设计

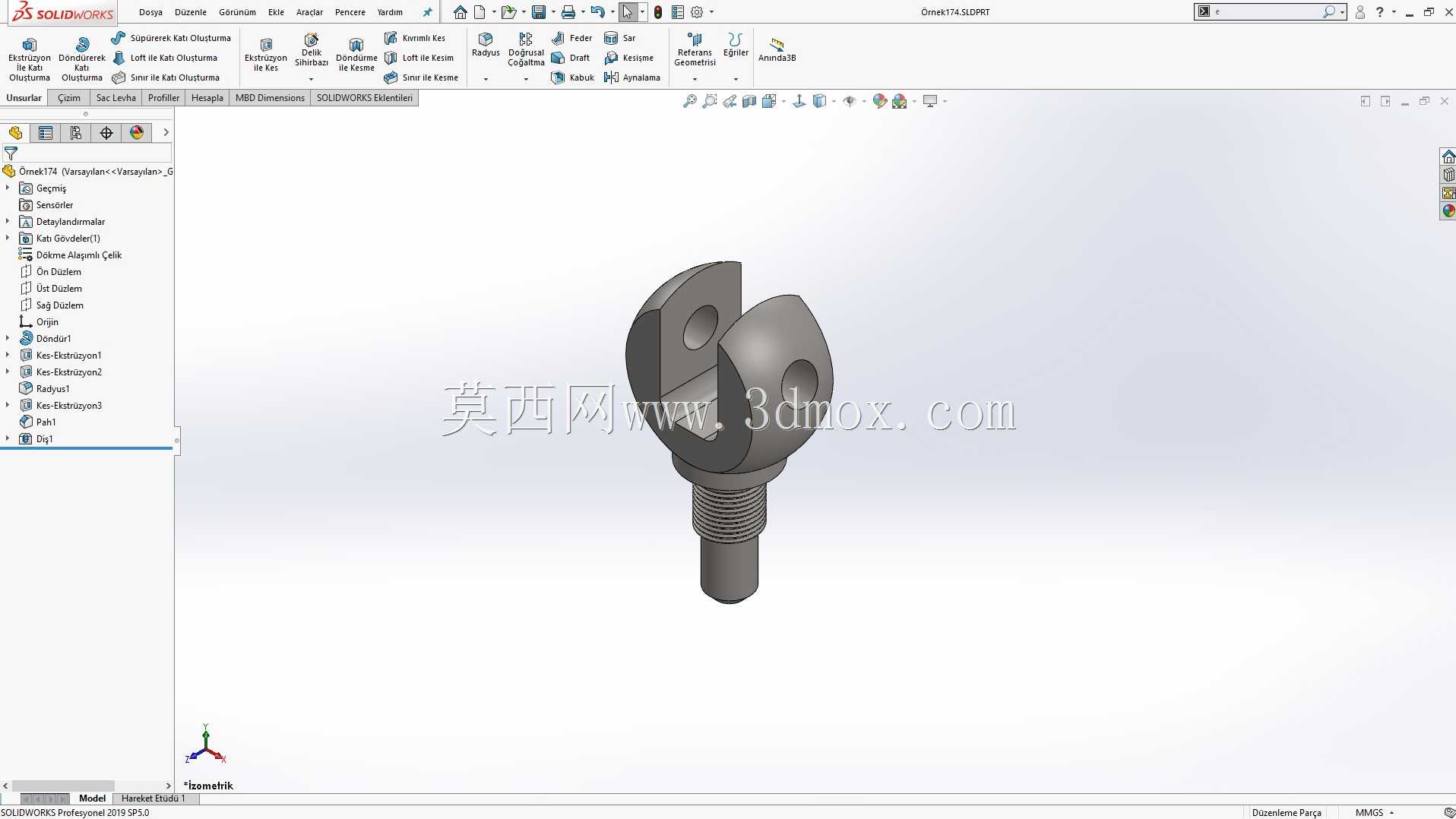

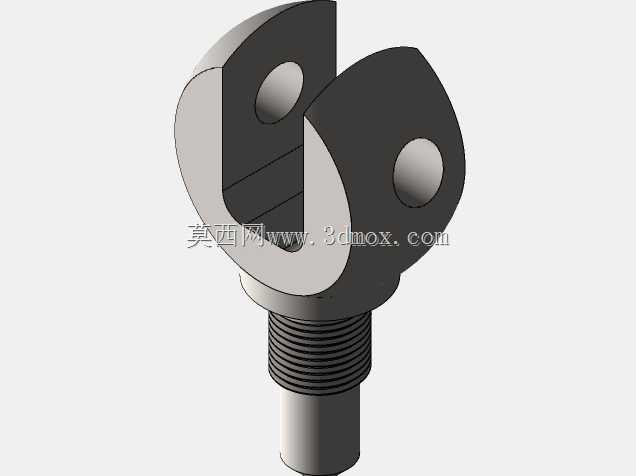

　　这款带杆叉形铰接连接头，是机械传动与连杆机构中十分常见的铰接承载零件，日常在轻工自动化生产线的连杆摆臂、小型工程机械的操纵拉杆、农用机具的调节联动结构、健身器材的活动连接部位都能见到它的身影，核心作用是实现两个构件之间的可转动铰接，同时传递沿杆轴方向的拉压载荷，避免刚性连接带来的应力集中与运动卡滞。从结构设计逻辑来看，零件下部为外螺纹连接杆，杆部末端做了小直径光杆收尾，这个设计细节是为了装配时能够顺利穿过安装板的过孔，避免螺纹起始端的毛刺刮伤安装孔内壁，同时外螺纹段的长度经过匹配计算，能够适配常用厚度的安装基座，配合螺母锁紧后可以实现杆长方向的小范围调节，满足不同安装距的装配需求。上部的叉形开槽结构是整个零件的功能核心，

　　开槽宽度经过尺寸公差严格控制，刚好能够容纳配套的铰接耳片插入，两侧叉耳上同轴加工有销孔，销孔的位置度公差控制在0.02mm以内，保证铰接销穿入后两侧受力均匀，不会出现偏载磨损的情况；叉耳的外轮廓做了圆弧过渡处理，一方面是去除加工锐边避免装配时划伤操作人员，另一方面能够降低铰接转动过程中与周边构件的干涉概率，即使安装空间存在小范围的尺寸偏差，圆弧面也能起到导向避让的作用。在安装边界方面，零件的最大外轮廓集中在叉形头部，装配时需要预留出铰接件转动的摆动空间，以销孔轴线为中心，转动半径覆盖的范围内不能布置其他刚性构件，避免运动过程中发生碰撞；下部螺纹杆的安装同轴度需要控制在0.1mm以内，防止杆部受附加弯矩导致螺纹段过早出现疲劳断裂。

　　设计过程中针对铰接部位的受力特性，对叉耳根部做了加厚处理，同时在根部与杆部的衔接位置做了圆角过渡，避免应力集中导致的根部断裂问题，经过受力校核，在额定拉压载荷下，叉耳的变形量控制在弹性变形范围内，能够满足长期往复摆动的使用需求。销孔内部在实际应用中通常会配套衬套或者自润滑轴承，降低铰接转动时的磨损，延长整个连接结构的使用寿命，因此销孔的尺寸精度按照H7公差加工，能够与标准衬套实现过盈配合，保证衬套安装后不会出现窜动。零件的整体外形没有复杂的曲面结构，所有特征都可以通过常规的车削、铣削、钻削工序完成加工，不需要特殊的定制刀具，适合批量生产，加工过程中只需要严格控制两侧销孔的同轴度、螺纹杆与叉形头部的位置度，就能够满足使用要求。

　　在实际选型应用时，需要根据所传递的载荷大小匹配对应的螺纹杆直径与叉耳厚度，这款结构的尺寸属于中小型铰接件，适合载荷在数千牛级别的连杆机构使用，比如自动化设备的门体开合连杆、包装机械的摆杆驱动连接、小型输送线的张紧调节机构等场景，装配时需要注意铰接销的锁紧方式，通常采用开口销或者卡簧防止销子轴向窜动，避免铰接结构脱开引发设备故障。
