带插脚折弯式金属连接插接件结构

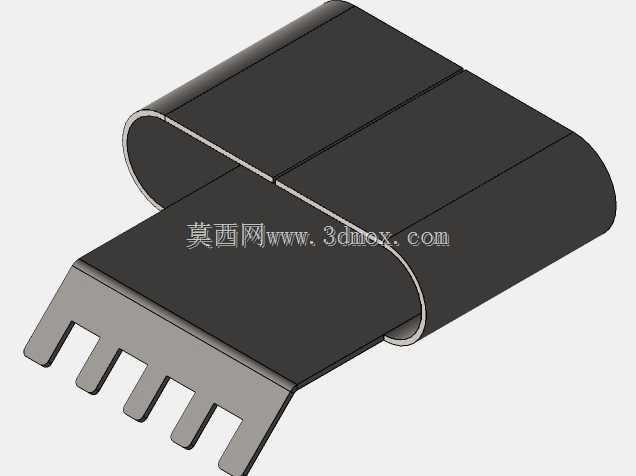

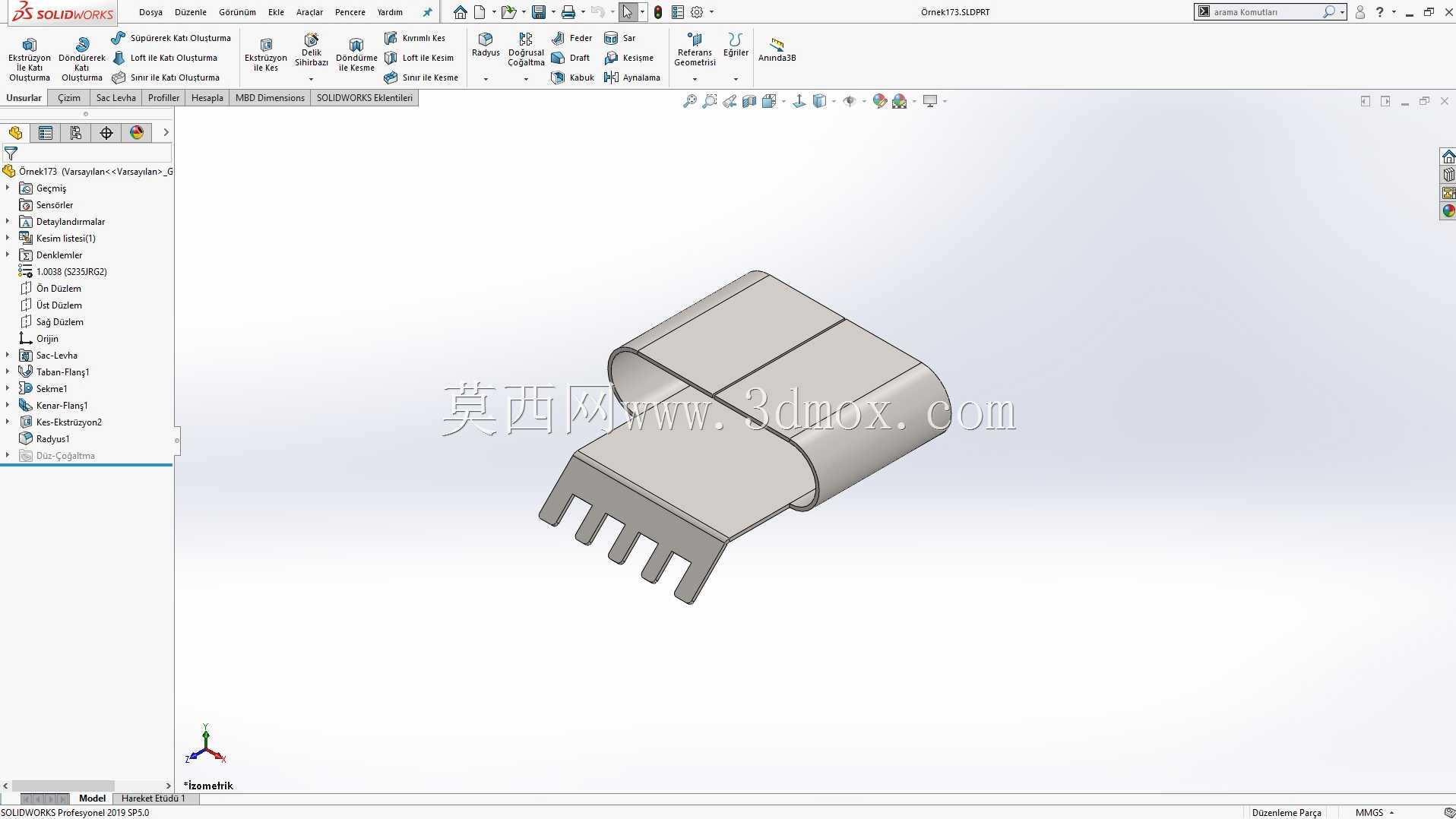

　　这款插接结构件主要面向低压信号传输、小电流导通的板端连接场景，常见于消费类电子内部线路对接、小型工控模块的信号引出端，也可适配便携数码设备的内置接口扩展需求，替代传统焊接式接线端子，降低产线装配的人工操作复杂度。从结构设计逻辑来看，整体采用一体化折弯成型思路，主体包裹段为半包围式腔体结构，腔体内部预留的空间可直接与对接端的公头插片形成贴合接触，腔体两侧的折边做了微小的内收倾角，当公头插入时，折边会产生微量弹性形变，持续给接触面施加正向压力，避免设备受振动影响出现接触不良、信号瞬断的问题。前端伸出的四个平行插脚采用等间距排布，插脚的宽度与厚度匹配常规PCB板的通孔焊盘尺寸，插脚根部做了加宽过渡处理，在波峰焊或者手工焊接过程中，

　　能减少焊锡顺着插脚缝隙渗入主体腔体的概率，同时加宽结构也能提升插脚与主体连接位置的抗弯折强度，避免装配时插脚受侧向力出现根部断裂的情况。主体腔体的圆弧过渡段并非单纯的外观造型处理，圆弧的曲率经过反复调整，一方面可以在冲压折弯工序中减少板材应力集中，降低成型后零件的回弹量，保证腔体内部尺寸的一致性，另一方面圆弧面可以作为装配时的导向定位面，当对接公头插入出现微小角度偏差时，可顺着圆弧面滑入腔体内部，不会出现插头顶死、结构变形的问题。从安装边界来看，插脚的伸出长度适配常规1.6mm厚度的PCB板，焊接后零件主体与PCB板面的间隙控制在0.8mm左右，既可以避免主体金属部分与板上其他走线形成短路，也能预留足够的焊锡爬升空间，

　　保证焊接可靠性。主体腔体的外部尺寸控制在常规接插件的通用安装尺寸范围内，可直接替换同规格的现有插接件，不需要调整PCB板的开孔布局与周边元件的避让空间。在功能特性上，整个零件采用单一金属板材冲压折弯成型，没有额外的铆接、焊接拼接结构，零件本身的导通电阻更低，长期使用过程中不会因为拼接位置氧化出现接触电阻升高的问题，适合长期稳定的小电流信号传输场景。插脚的端面做了微小的倒角处理，在插入PCB焊盘孔时可以起到导向作用，即使焊盘孔存在微小的位置公差，也能顺利插装，降低产线装配的对位难度。腔体开口位置的两个侧边做了外翻的微小折边，一方面可以去除冲压产生的锐边毛刺，避免装配操作人员被划伤，另一方面外翻折边可以增加开口位置的结构强度，

　　在多次插拔循环后，开口不会出现向外扩张变形导致的接触压力下降问题。设计过程中针对插拔力做了匹配调整，既保证单次插入时不需要过大的按压力，适配人工装配的操作力度，也能保证插入后有足够的保持力，在设备常规运输、使用的振动环境下不会出现松脱。整个结构没有多余的复杂特征，所有折弯角度都适配常规冲压模具的成型工艺，不需要特殊的成型工序，量产时的模具成本更低，零件成型后的尺寸一致性更容易管控，适合大批量生产应用。在实际选型使用时，需要注意对接公头的插片厚度要与腔体内部的间隙尺寸匹配，插片表面做镀锡或者镀金处理时，接触可靠性会进一步提升，适合在有轻度振动、温湿度变化不大的室内设备环境中使用，如果是在高腐蚀、高湿度的特殊场景下使用，还需要在零件外部增加绝缘防护护套，避免金属部分氧化或者与其他导体意外接触。
