工业设备四辐式手轮操作控制构件

　　这类四辐式手轮是工业现场手动操作回路里最常见的执行端构件，大量应用在需要人工介入调整开度、行程、锁止位置的设备场景中，从管线阀门的启闭调节，到机床工作台的进给微调、工装夹具的夹紧锁止，再到输送设备的张紧度调整、化工容器的人孔锁紧结构，都能见到同结构手轮的应用。不同于小型旋钮式操作件，这类大直径手轮的核心设计逻辑是通过放大操作力臂，降低操作人员的输入力矩需求，在没有气动、电动辅助操作的工况下，仅靠人力就能输出足够的锁紧或调节扭矩，同时辐条式的结构在保证整体结构刚度的前提下，尽可能降低了构件自身重量，减少长期使用后安装轴端的悬臂负载，避免轴件出现偏磨、变形问题。

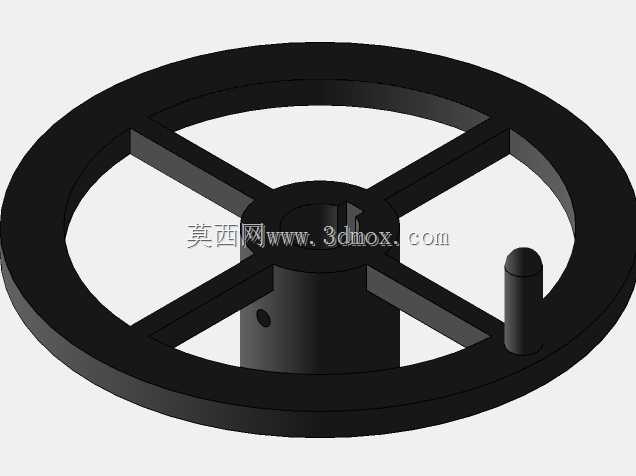

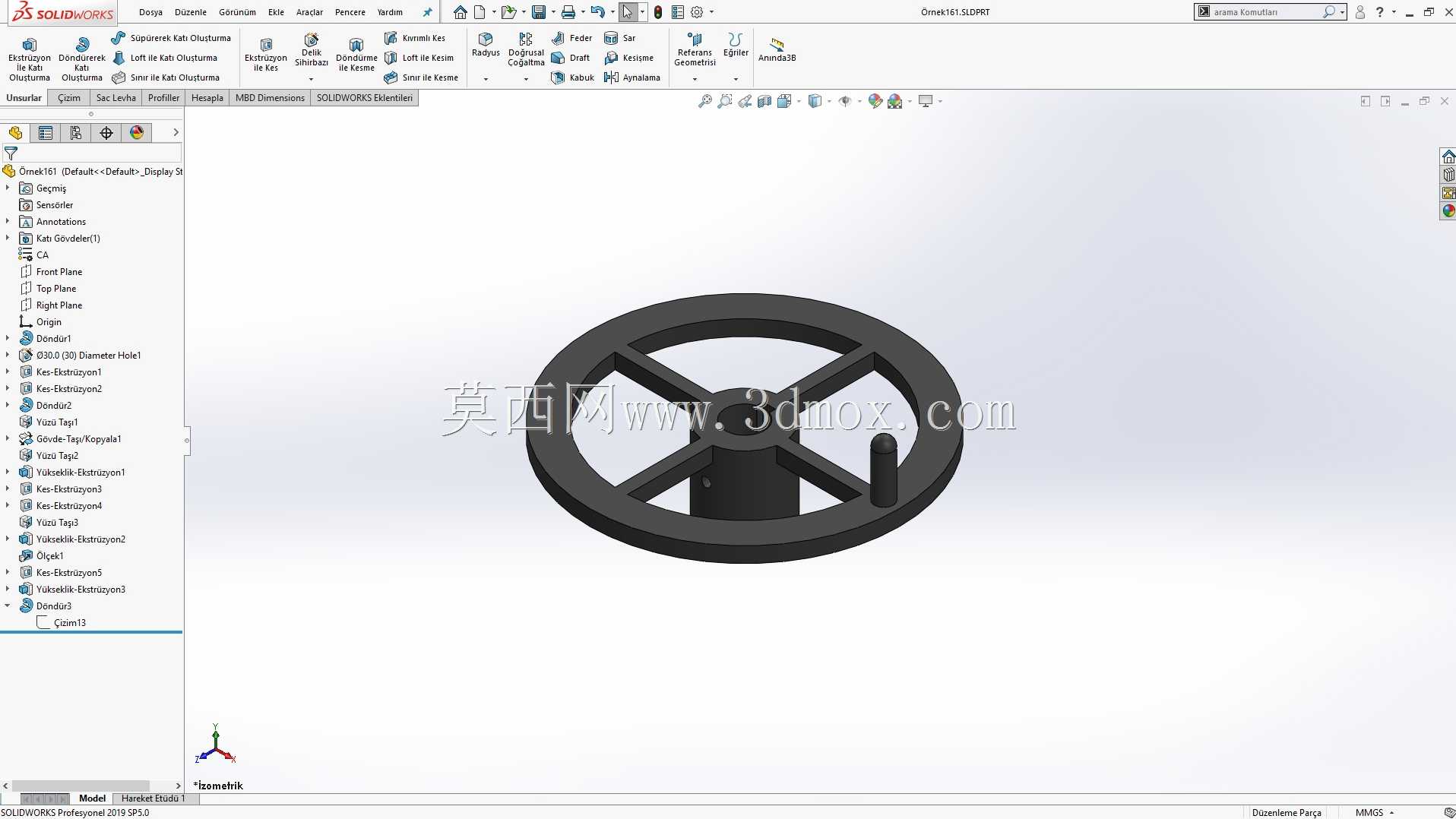

　　从结构设计细节来看，中心轮毂部位做了加厚的轴孔配合段，轴孔与操作轴的配合通常选用过渡配合加键槽传扭的结构，部分同规格产品还会在轮毂侧面加装紧定螺钉，用于长期固定后的防松，避免手轮在反复正反转操作后出现轴向窜动、跟转打滑的问题。四根辐条采用等角度均匀分布的布局，每根辐条的截面做了圆弧过渡处理，没有尖锐的棱角，一方面是避免操作过程中剐蹭操作人员的衣物、皮肤，另一方面是消除应力集中点，在承受大扭矩操作时，不会在辐条与轮毂、轮缘的连接位置出现应力断裂的问题。轮缘的外圈做了贴合手掌弧度的曲面设计，部分工况下使用的同类型手轮还会在轮缘表面包覆防滑橡胶层，但图中这款全金属结构的手轮，是针对有油污、切削液飞溅的机加工场景设计，金属表面更容易清理，不会出现橡胶层被腐蚀剥落的问题。轮缘上额外设置的小握柄，是为了快速转动手轮时使用，操作人员单手握持握柄就能快速完成大行程的调节，不需要整圈反复挪动抓握位置，在需要快速启闭、大行程调整的工况下，能大幅提升操作效率。

　　在安装边界的设计考量上，这类手轮的安装轴端突出长度需要严格匹配轮毂的轴向厚度，突出过长会导致手轮固定后轴端顶到外部防护结构，突出过短则会导致键槽配合长度不足，传扭能力达不到设计要求，容易出现滚键问题。手轮的外径尺寸选择需要匹配操作力矩的需求，通常需要的操作扭矩越大，选用的手轮直径就越大，常规工业场景下，直径160mm规格的四辐手轮，适配的操作力矩在15N·m到25N·m区间，刚好覆盖大多数中口径阀门、普通机床进给轴、轻型工装夹紧机构的操作需求。安装时需要保证手轮的端面与操作轴的轴线保持垂直，偏角不能超过1度，否则转动过程中会出现明显的跳动，不仅操作手感生涩，长期使用还会导致轴承受力不均，提前出现磨损旷量。

　　从实际使用的场景适配来看，全金属材质的这款手轮可以适应-20℃到120℃的工作环境温度，在普通机加工车间、常温管线廊道、常规装配工位都能稳定使用，不适合在强腐蚀环境下直接使用，如果要应用在腐蚀场景，需要额外做表面喷塑或者更换不锈钢材质。手轮的表面做了发黑处理，具备基础的防锈能力，日常使用中不需要额外做防锈维护，表面沾附的油污、切削液用普通抹布擦拭即可清理，维护成本极低。在结构强度验证层面，这类手轮的设计需要满足在轮缘任意位置施加两倍额定操作力矩时，辐条、轮毂不会出现塑性变形，卸载后能完全恢复原有形状，不会出现转动卡滞的问题。日常巡检过程中，只需要定期检查轮毂位置的紧定螺钉是否松动，握柄的转动是否顺畅，不需要做额外的润滑维护，整体的使用寿命能达到十万次以上的操作循环，完全能满足工业设备全生命周期的使用需求。
