双铰接带安装孔合页式连接固定构件

　　这类带双铰接筒、平面安装孔的合页式构件，日常在工业设备防护门、小型工装翻盖、非标自动化设备的活动挡板结构里应用极广，很多做小型设备结构设计的工程师，在处理需要反复开合、同时要保证连接刚度的活动部位时，都会优先选用这类结构形式，而不是直接采购标准合页——毕竟标准合页的安装孔位、铰接轴间距往往没法完全适配定制设备的安装边界，自己建模调整参数反而能省掉后期改安装板的麻烦。

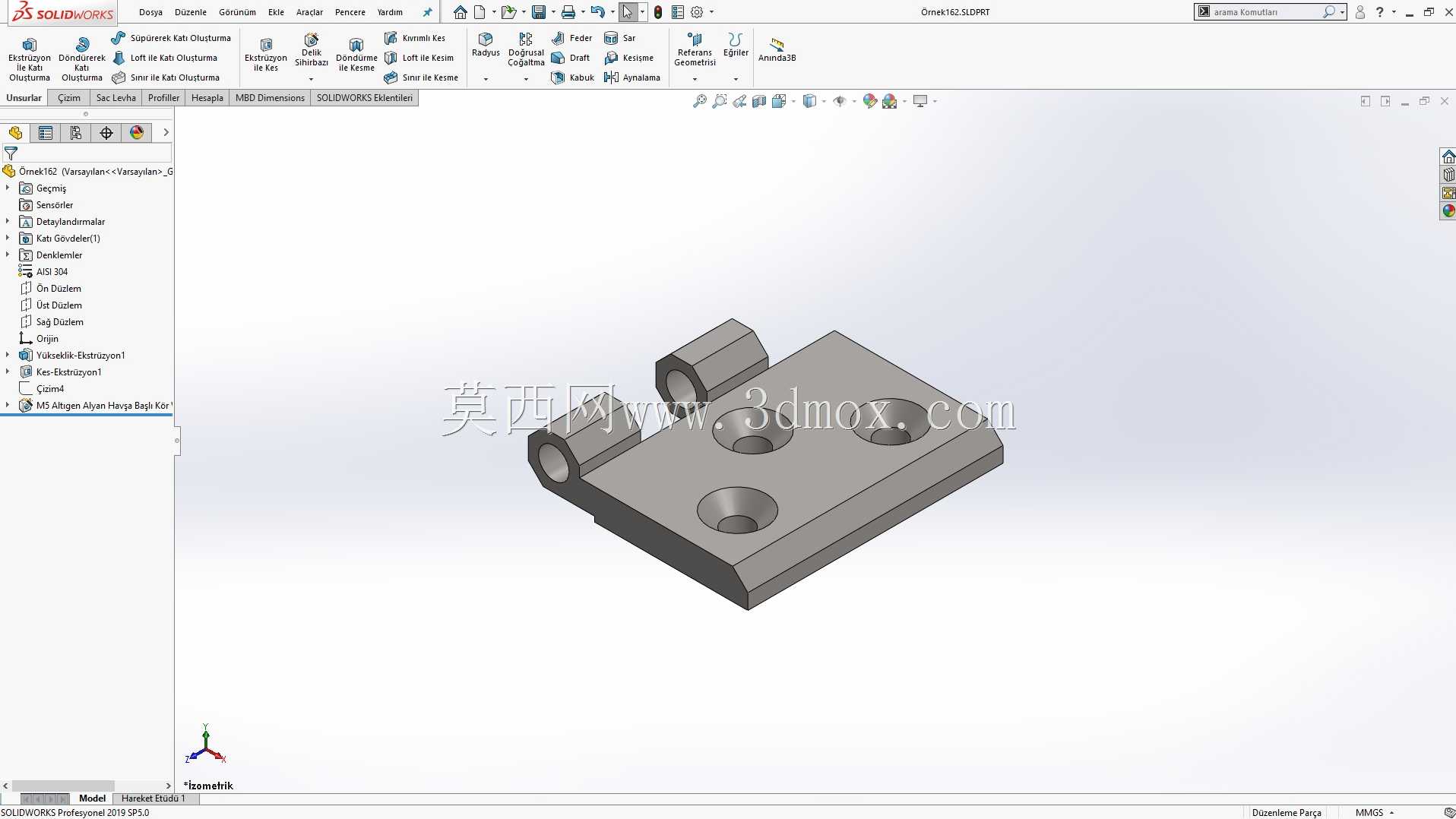

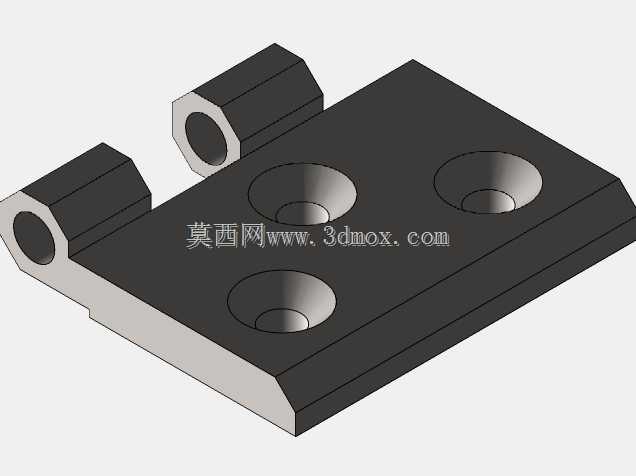

　　从结构本身来看，底座部分做了平整的矩形安装面，上面预留了三个沉头安装孔，孔位分布做了非对称设计，两个孔靠近铰接侧排布，一个孔在底座远端，这种排布方式能在安装时让固定螺钉的受力更均匀，避免开合过程中底座远端因为受力翘曲，沉头孔的深度也做了适配常规内六角沉头螺钉的设计，螺钉锁紧后端面能和安装面完全齐平，不会突出表面刮蹭到相邻的活动部件。两个铰接筒的同轴度是这个零件设计的核心控制点，建模的时候需要先做公共基准轴，两个筒的内孔尺寸公差要控制在适合间隙配合的范围，保证穿入铰接轴之后，转动没有卡滞，同时径向窜动量不会过大，两个铰接筒之间预留的间隙刚好适配对接的活动页片厚度，不会出现装配后页片夹死、转动阻力过大的问题。

　　设计这类构件的时候，首先要确认的是安装边界：底座的长宽尺寸要匹配安装面的可用空间，不能突出到设备的操作通道里，铰接筒的高度要和对接的活动页片的铰接段高度匹配，保证装配后整个铰接部位的端面齐平，不会出现错位剐蹭。很多新手工程师做这类结构的时候，容易忽略安装孔的边距问题，把孔开得太靠近底座边缘，导致安装的时候螺钉孔壁距离侧边太薄，锁紧螺钉的时候出现基材开裂的问题，这个模型里的安装孔边距都留了足够的安全余量，哪怕是用铝合金材质加工，也不会出现孔位崩边的情况。

　　从实际使用场景来说，这类构件如果用在设备防护门上，铰接轴的长度要做适当加长，两端可以加装卡簧槽，防止设备运行过程中因为振动导致铰接轴窜出脱落；如果用在需要经常拆卸的工装翻盖上，铰接筒的内孔可以做衬套镶嵌的设计预留，后期磨损了只需要更换铜衬套，不用整个更换固定座，能降低后期维护成本。底座的底面在建模的时候做了0.05mm的微凹处理，只有四周的贴合面和安装板接触，这样哪怕安装面有轻微的平面度误差，也能保证整个固定座安装平稳，不会出现锁紧后构件倾斜、导致铰接转动卡滞的问题。

　　另外，这个构件的铰接部位和底座之间做了加强筋过渡吗？不对，看结构是直接一体成型的直角过渡？不，仔细看的话，铰接筒和底座连接的位置做了小圆弧过渡，避免应力集中，因为开合过程中这个位置是受力最大的部位，反复受交变载荷的话，直角位置很容易出现应力开裂，小圆弧过渡能大幅提升这个部位的疲劳强度，哪怕是用普通的Q235钢板铣削加工，或者用锌合金压铸成型，都能满足常规工况下的使用寿命要求。三个安装孔的沉头深度也做了统一，不管是用M4还是M5的沉头螺钉，都能保证锁紧后端面齐平，不会出现螺钉头突出或者沉头过深导致螺钉锁紧力不足的问题。

　　在做装配验证的时候，要注意活动页片和固定座之间的转动间隙，预留0.1到0.2mm的轴向间隙，避免温度变化导致构件热胀冷缩出现转动卡滞，尤其是在车间环境温度变化较大的场景，这个间隙预留非常有必要。如果是用在有切削液、粉尘的加工设备上，铰接筒的上端面可以做个微小的倒角，方便加注润滑脂，同时能避免粉尘堆积在轴缝里，加速铰接部位的磨损。很多人觉得合页类构件是很简单的零件，实际上要做到转动顺畅、安装稳固、长期使用不松动，每个尺寸细节都要结合实际使用场景调整，比如铰接筒的长度如果做短了，铰接的接触面积不够，用久了就会出现晃动，导致活动门错位；如果做太长了，又会浪费材料，还会占用额外的安装空间，这个模型里的铰接筒长度和底座宽度的比例刚好，兼顾了连接刚度和空间占用的平衡。
