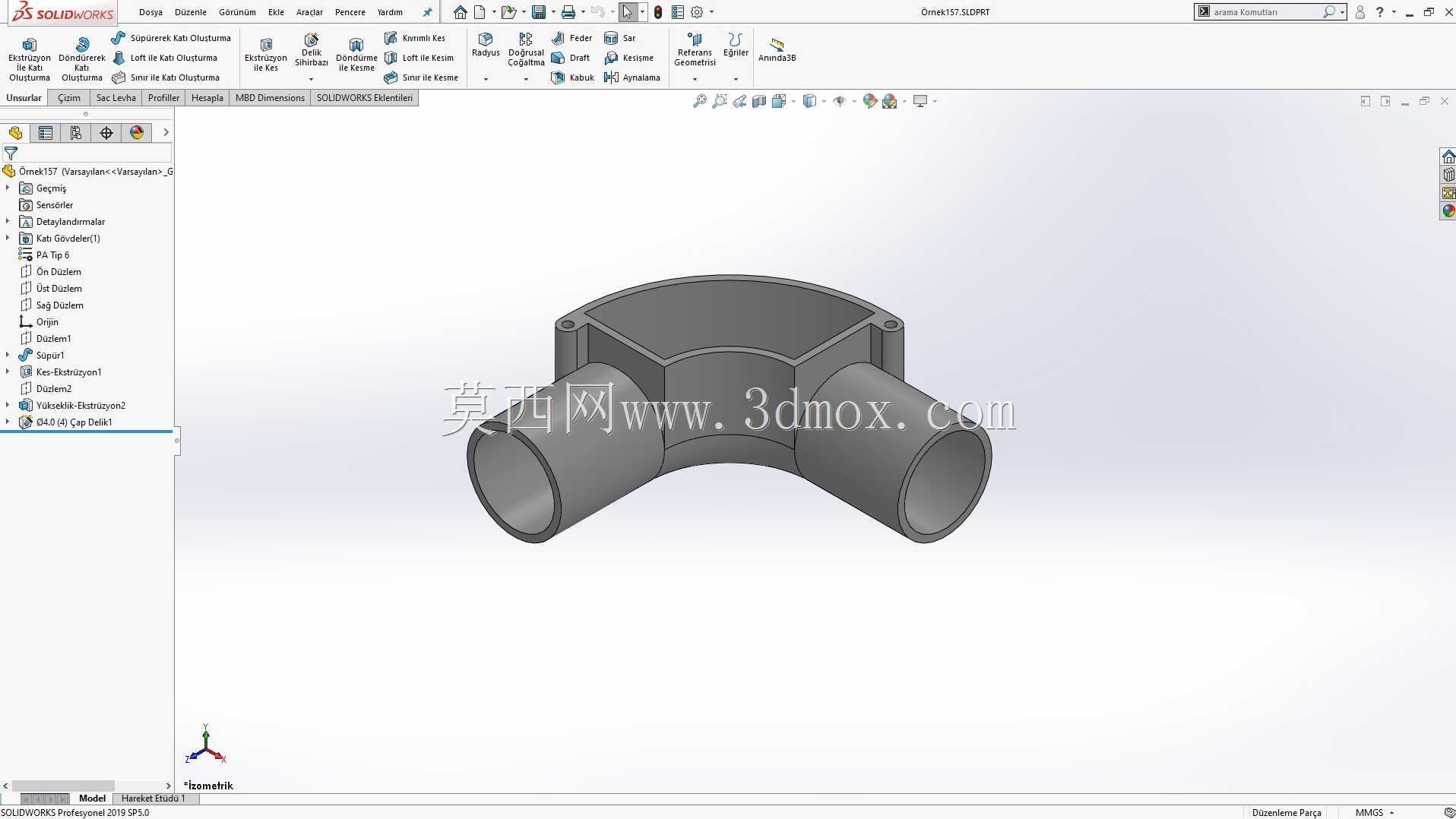

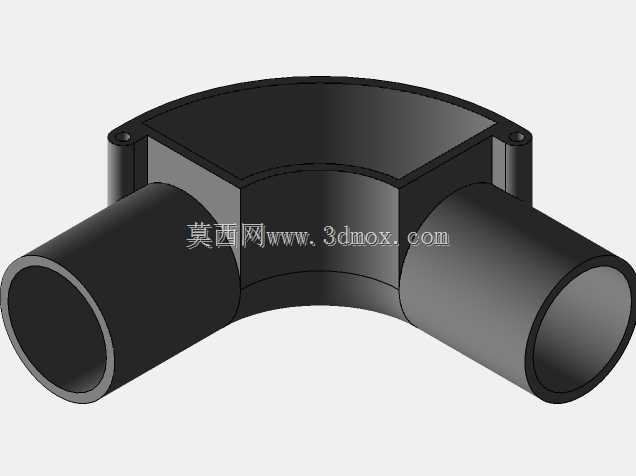

等径90度三通弯头管道连接件结构设计

　　在民用给排水、化工流体输送、暖通空调管路布设、农业灌溉管网搭建等诸多场景中，管路走向的90度转向同时需要引出支路的工况十分常见，常规的直角弯头搭配正三通的组合安装方式，不仅需要多段短管衔接、增加了管路泄漏点的数量，还会占用更大的布设空间，在狭小的管井、设备内部管路排布场景中适配性较差，这款一体式等径90度三通弯头，正是针对这类工况开发的集成式管路连接件。

　　从结构设计逻辑来看，这款管件采用一体成型的结构思路，将90度弯头的转向功能与等径三通的支路引出功能整合在单一零件上，两个主通路接口呈90度垂直排布，满足管路直角转向的核心需求，第三个支路接口设置在弯头的转角外侧位置，接口轴线与两个主通路接口的轴线均呈45度夹角，这种布局能够最大程度降低流体经过转角时的紊流程度，减少管路内部的压力损失，同时避免支路接口正对流体转向的冲击面，降低流体中杂质在转角处淤积的概率。

　　接口部分采用标准圆柱承插结构设计，接口内径与对应公称通径的管材外径保持一致的公差配合范围，安装时可直接将管材插入接口内部，配合粘接、热熔或者卡箍紧固的方式完成密封连接，接口端部做了15度的导入倒角处理，既能够方便管材快速插入对位，也能避免安装时管材端面的锐角刮伤接口内部的密封层。管件的壁厚根据公称通径对应的承压标准做了等强度设计，转角处的内壁做了圆弧过渡处理，过渡圆角半径不小于管材壁厚的1.5倍，避免转角处出现应力集中的问题，在承受管路内部流体压力或者外部安装载荷时，不会出现转角开裂的情况。

　　从安装边界来看，这款管件的三个接口轴线共面，整体外轮廓没有突出的安装耳或者额外的结构凸起，安装时所需的操作空间仅比同通径的90度弯头略大，相比采用弯头加三通的组合安装方式，能够减少至少两个连接点的密封作业量，同时缩短管路转向段的总长度，在空间受限的设备内部管路布设场景中，能够有效压缩管路占用的空间，提升整体布局的紧凑性。

　　在实际使用场景中，这款管件可适配PVC、PPR、金属等多种材质的同通径管材，根据材质的不同可应用在不同压力等级的流体输送场景中：采用塑料材质加工时，可用于民用建筑的冷热水管路、家装给排水系统，能够在卫生间、厨房等狭小的吊顶空间内完成管路转向与支路引出，减少接头数量降低漏水隐患；采用金属材质铸造加工时，可用于工业压缩空气管路、低压化工流体输送管路、消防供水管路，集成式的结构能够减少管路安装的工时，同时降低多个接头带来的泄漏风险。

　　设计过程中针对流体通过的工况做了流道优化，转角处的内壁圆弧过渡能够让流体转向时的流向变化更加平缓，相比直角拼接的弯头加三通结构，流体经过时的局部阻力系数可降低30%左右，能够有效减少输送过程中的压力损耗，降低泵类输送设备的运行能耗。同时，一体成型的结构相比拼接结构拥有更好的结构强度，在承受管路水锤冲击时，应力能够均匀分布在整个转角的圆弧面上，不会在拼接焊缝或者粘接位置出现应力集中导致的破损，长期使用的可靠性更高。

　　针对安装对位的需求，管件的三个接口的外圆面都做了统一的定位基准面，安装时可以通过基准面快速判断接口的朝向，保证支路接口的布设位置符合管路设计的走向要求，避免安装后支路角度出现偏差影响后续管路的对接。管件的外表面没有多余的结构凸起，安装完成后可以直接贴合墙面或者设备内壁固定，不需要额外预留凸起结构的避让空间，进一步提升了狭小空间内的适配性。
