铰接式双耳连接支座结构设计

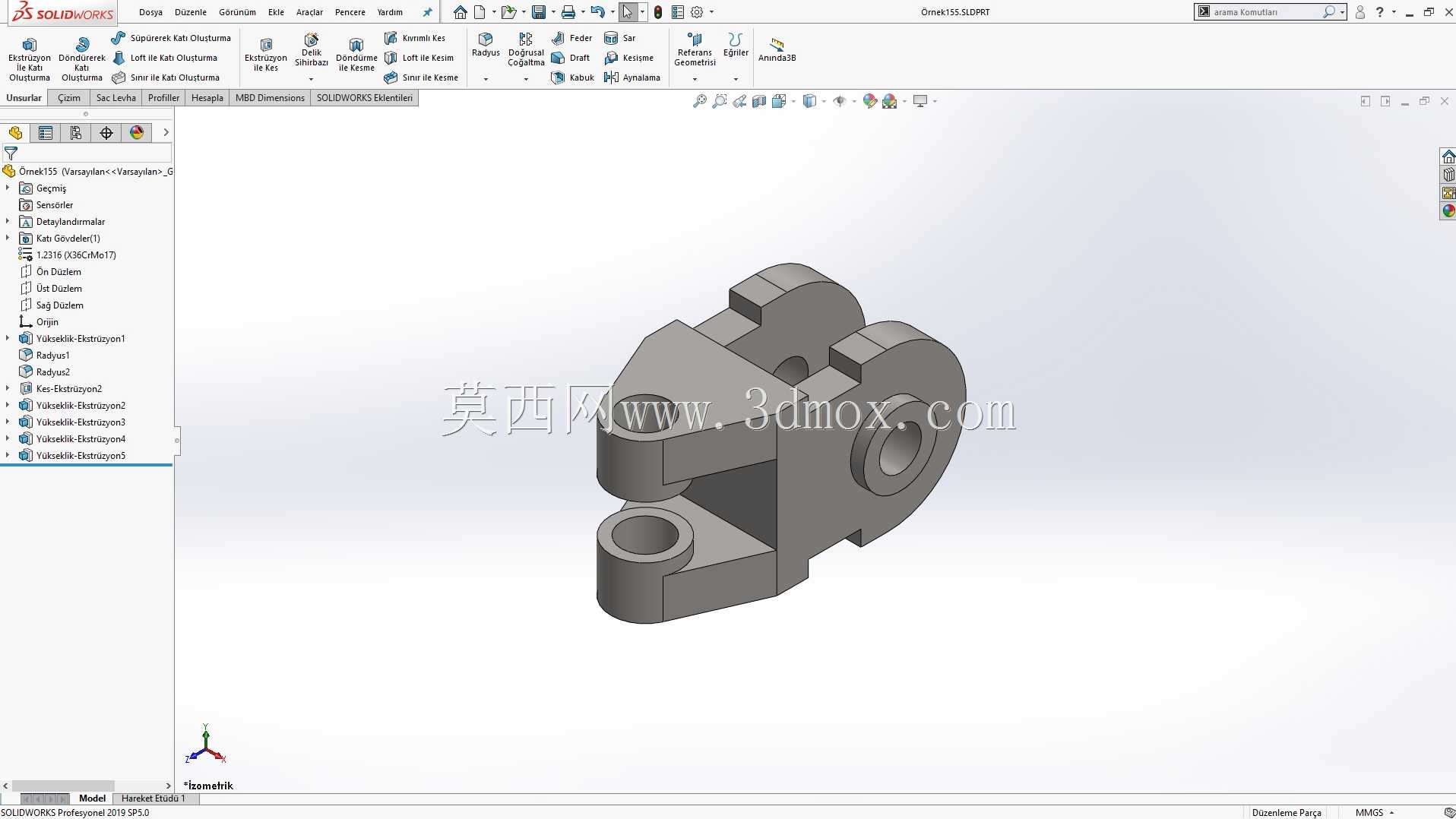

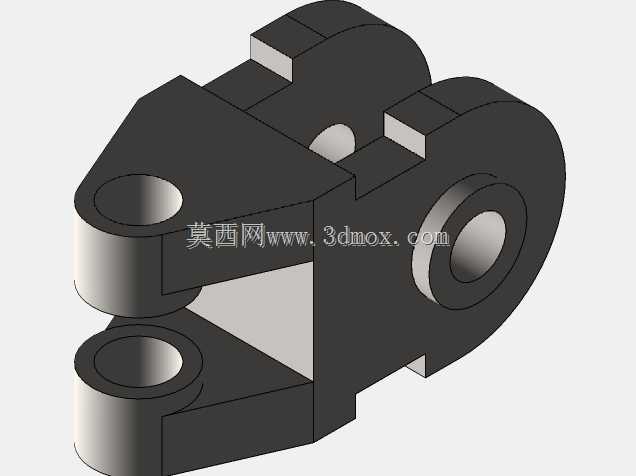

　　这类铰接双耳连接支座，多应用在需要实现小角度相对转动的机械传动链路、工装夹具铰接点位、自动化设备连杆衔接部位，核心作用是通过销轴穿装实现两个构件之间的铰接约束，既传递对应方向的拉压载荷，又能预留设定范围内的转动自由度，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，主体采用一体化铸钢或机加工成型思路，主体基座一侧设置带同轴通孔的圆形凸台，该凸台的通孔用于穿装主销轴，凸台端面做了加厚处理，用来提升销轴接触区域的抗挤压强度，避免长期交变载荷下出现孔位变形、椭圆化的问题；另一侧延伸出上下平行的双耳结构，两个耳片的通孔保持严格同轴，耳片之间预留的间隙尺寸，刚好匹配对接连杆端部的厚度，装配时将对接构件的连接端卡入双耳间隙，

　　穿入副销轴即可完成铰接，间隙值在设计时预留了0.2-0.3mm的装配公差，既保证构件转动时无卡滞，又不会因为间隙过大产生横向窜动。安装边界方面，主体基座的底面为平整安装面，可通过螺栓锁紧固定在设备机架或安装基板上，基座上预留的安装孔位间距按照通用五金配件的安装模数设定，适配多数常规设备的安装孔位布局，不需要额外做安装面的二次加工即可完成固定。外形尺寸上，整体结构紧凑，总长度控制在适配小型传动机构的尺寸区间，双耳的耳片厚度经过载荷校核，能够承受常规工况下的径向剪切力，主凸台的外径尺寸大于双耳外侧间距，保证整体结构的重心落在安装面的中心区域，避免固定后出现偏载力矩。设计过程中重点考虑了铰接点位的磨损补偿问题，

　　所有销轴孔的内壁都预留了衬套安装槽位，实际使用时可镶嵌铜质或自润滑材质的衬套，长期使用出现磨损后仅需更换衬套即可，不需要整体更换支座，大幅降低后期维护成本。同时，结构上的所有转角位置都做了R角过渡处理，避免热处理或受力时出现应力集中开裂的问题，非配合面的拔模斜度按照1:50设定，适合采用铸造后少量机加工的工艺路线生产，也可直接采用整块型材通过数控铣削加工成型，适配不同批量的生产需求。在实际应用场景中，这类支座常被用在气动元件的端部铰接、工装夹具的开合连杆连接、输送设备的挡料机构铰接点位，也可作为小型工程机械操作机构的连接构件使用，能够承受一定的冲击载荷，转动过程中无多余自由度，铰接间隙可控，不会出现传动过程中的空程问题。

　　设计时还对销轴的防脱结构做了适配，双耳外侧的孔位边缘预留了卡簧槽安装位置，穿装销轴后可通过轴用卡簧锁定销轴轴向位置，避免设备运行过程中销轴窜出脱落，主凸台侧的销轴孔同样做了相同的防脱结构设计，保证两个铰接点位的连接可靠性。整体结构没有多余的冗余设计，所有结构特征都服务于铰接连接、载荷传递、安装固定三个核心功能，重量控制在合理区间，不会给设备带来额外的负载，同时结构刚度足够，在额定载荷下的形变量控制在0.05mm以内，能够满足多数中低速传动机构的铰接使用需求。
